Decon wheel Roxx MED3013 Bedienungsanleitung

6/23/2020

Assembly instructions for Roxx

MED3013

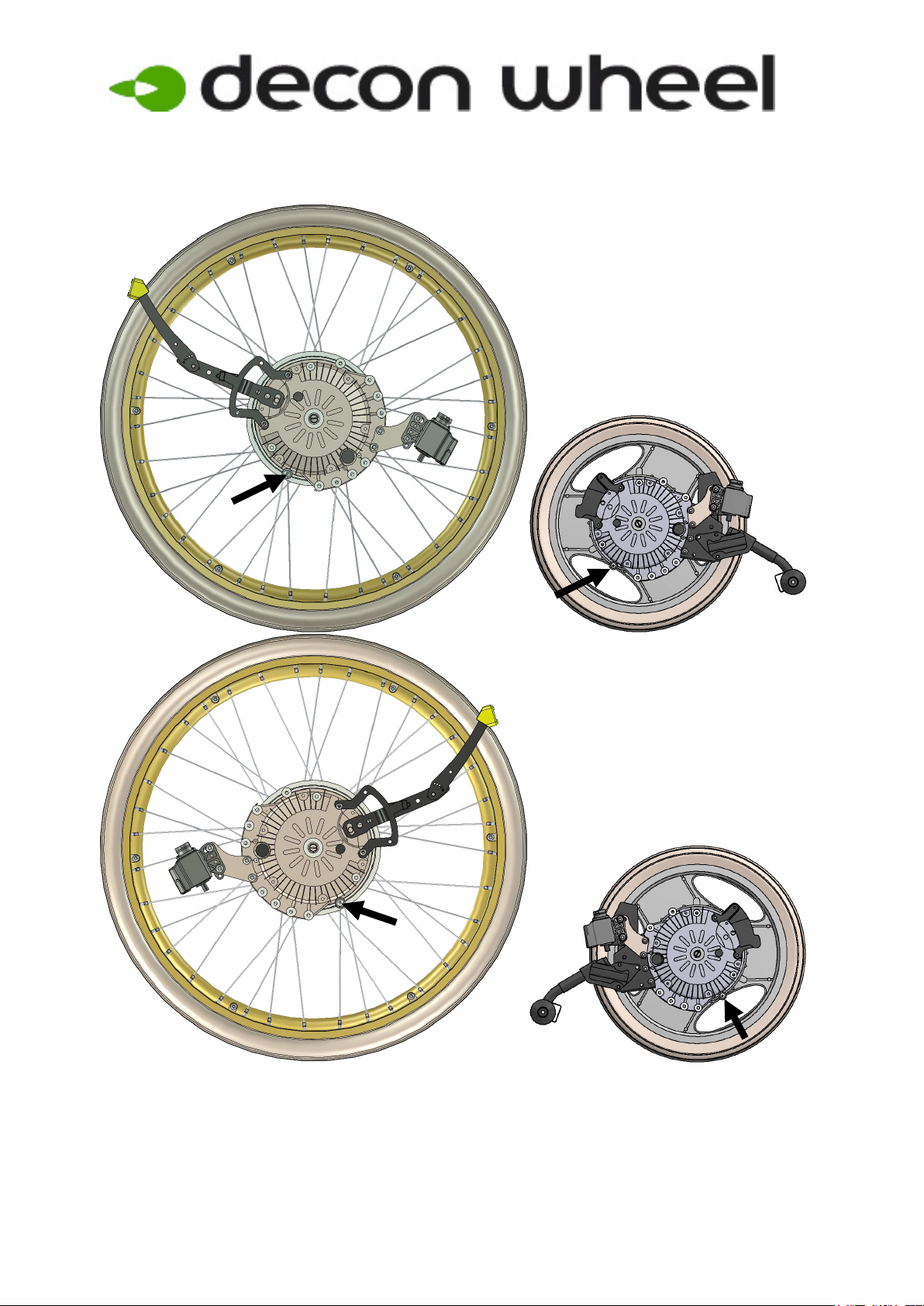

1. Remove wheels on both sides.

2. Check the correct placement for the stop pin. Check that anti-tip devices are removed

on the eDrive with 20’’  26’’ wheels, and use the anti-tip devices on the chair. But if it

is eDrive with 16’’ wheels use the anti-tip devices on the wheel.

6/23/2020

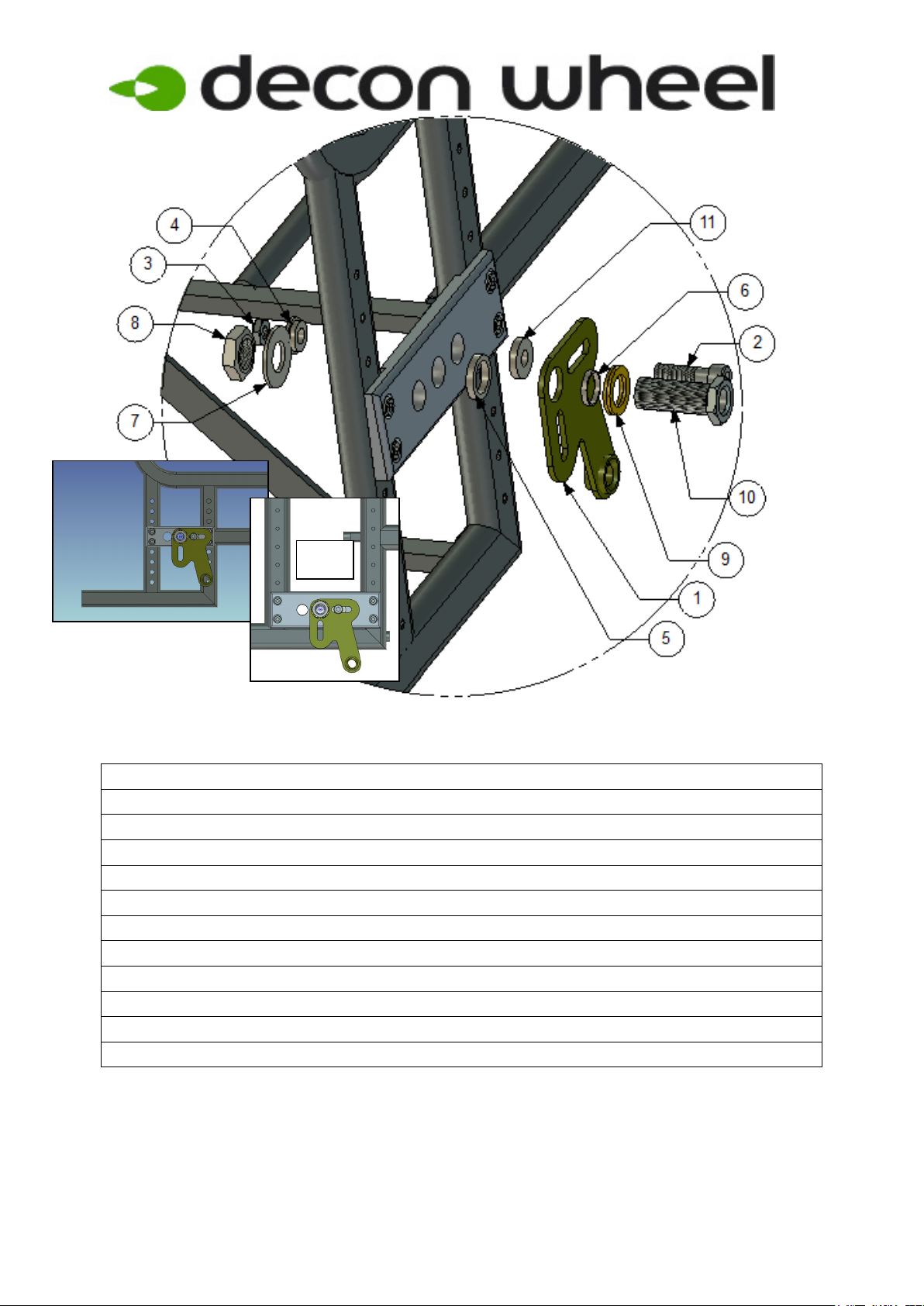

3. Assembly the plate (right side) according to picture.

Parts pair mounting set:

Item No. Part Number Qty Description

1 MED2000 1 Bracket

2 XSM8X30 1 Screw Socket M8 x 30

3 XSM8ML 1 Nut Self-Locking M8

4 100 400 007 1 Spacer

5 100 400 004 1 Spacer

6 100 400 017 1 Spacer

7 XSM16BR 1 Planbricka 16,5

8 XSM16M 1 Nut M16X1 Low

9 405239 1 Nordlock Washer

10 HW069 1 Hubsleever

11 XSM8BRW 1 Washer 8,4x21x4 DIN7349

4. Assemble the back placed battery bag.

16’’

6/23/2020

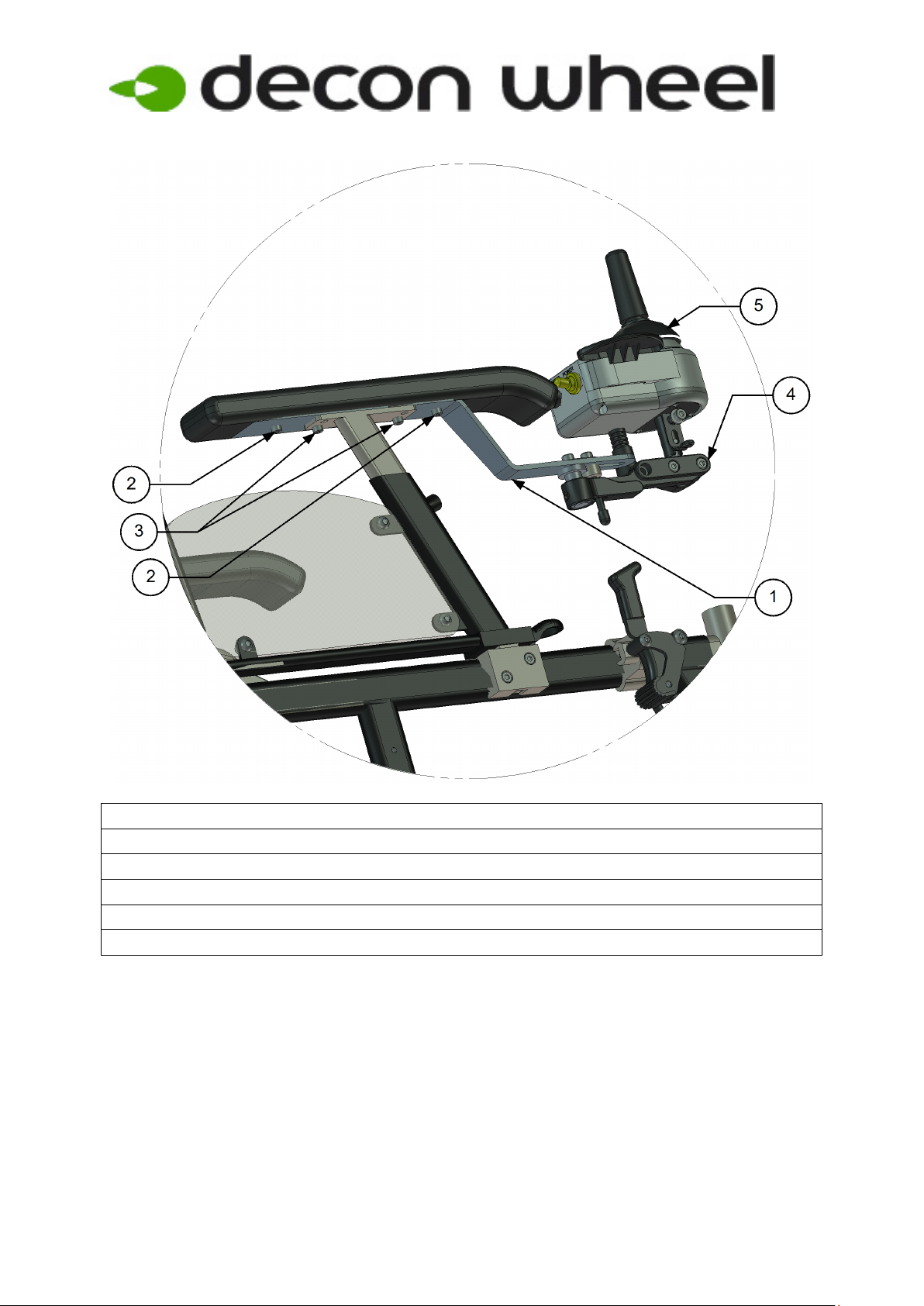

Joystick Control

Item No. Part Number Qty Description

1 MED3070-01 Rev2 1 Bracket

2 MC6SM5X16 2 Screw Socket M5 x 16

3 MC6SM5X20 2 Screw Socket M5 x 20

4 XOC-48160-B0 1 Upper holder assembly 2

5 XOC-48110-A0 1 Remote Control Assembly

6/23/2020

Attendant Control

MED1250

Item No. Part Number Qty Description

1 XSM6X30 2 Screw Round M6 x 30

2 XSM6ML 1 Nut Self-Locking M6

3 MCG1151-18 2 Handle Bracket 3

4 XSM6BRTG 1 Thorn Washer M6

6/23/2020

Åtdragningsmoment / Tightening torque

Metriska grovgängor, stål.

Metric coarse threads, steel.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M3

1,2 Nm

M4

3 Nm

M5

6 Nm

M6

10 Nm

M8

25 Nm

M10

50 Nm

M12

85 Nm

Navhylsor.

Sleeves.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M16x1

30 Nm

M18x1

40 Nm
