Franke F5LM1035 Bedienungsanleitung
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm / 06.01.2022
F5
F5LM1035
2030066468
7612982288913
DE Montage- und Betriebsanleitung Einhebel-Standbatterie
EN Installation and operating instructions Single-lever pillar mixer
FR Notice de montage et de mise en service Mitigeur monolevier pour montage sur
plage
ES Instrucciones de montaje y servicio Grifo de pie monomando
IT Istruzioni per il montaggio e l'uso Miscelatore a bordo lavabo mono
NL Montage- en bedrijfsinstructies Eengreeps wastafelmengkraan
PL Instrukcja montażu i obsługi Bateria pionowa jednouchwytowa
SV Monterings- och driftinstruktion Stående engreppsblandarenhet
CS Návod pro montáž a provoz Páková stojánková baterie
FI Asennus- ja käyttöohje Vipukäyttöinen pylväshana
RU Инструкция по монтажу и вводу в эксплуатацию
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
- 2 -
- 3 -
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm

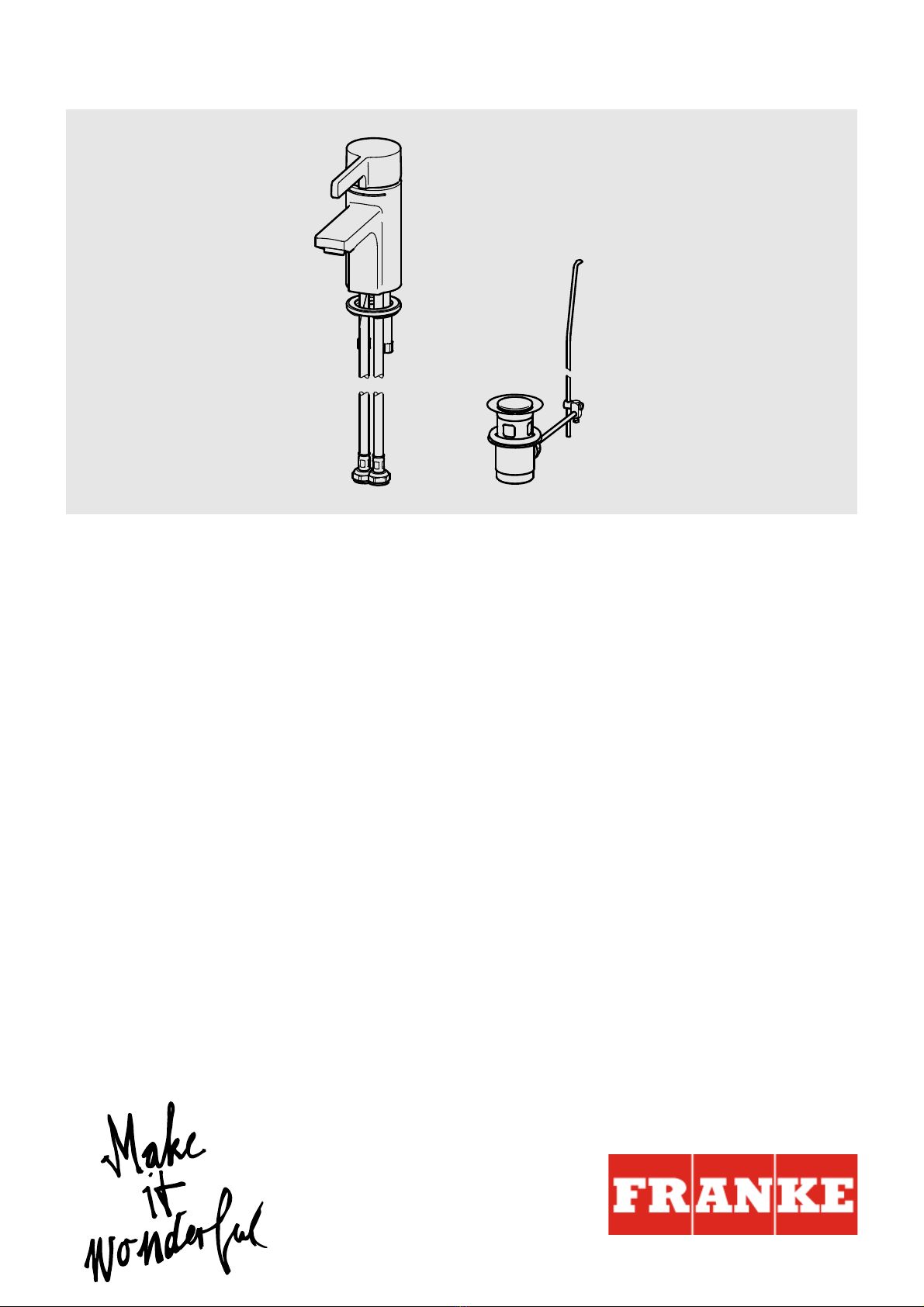

Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system!
► The fitting must be operated only with
original mesh filters!
► Set the temperature stop after assembly
has been completed.
► Vor Installation Rohrleitungen spülen!
► Armatur nur mit original Sieben betreiben!
► Nach erfolgter Montage den
Temperaturanschlag einstellen.
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and maintai-
ned at regular intervals depending on the
water quality and in accordance with the
local conditions, and rules and regulations
applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow at 3 bar flow pressure
5 l/min
► Volumenstrom bei 3 bar Fließdruck
5 l/min
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Använd armaturen endast med
originalsilar!
► Ställ in temperaturstoppet efter
installationen.
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 5 l/min
► Volymström vid 3 bar hydrauliskt tryck
5 l/min
EN
DE
PL
SV
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
- 4 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
► Régler la butée de température après le
montage.
► Provozovat armaturu jen s originálními
sítky!
► Po montáži nastavte teplotní limit.
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique pour 3 bars de pression
dynamique 5 l/min
► Průtok při průtočném tlaku 3 bar 5 l/min
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► ¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► Käytä varusteet vain alkuperäisten sihtien!
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el mantenimien-
to de la grifería a intervalos regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Tilavuusvirta 3 barin virtauspaineella
5 l/min
► Flujo volumétrico con 3 bares de presión
de flujo 5 l/min
FR
CS
ES
FI
- 5 -
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► A montaggio avvenuto impostare il blocco
temperatura.
► Эксплуатировать арматуру только с
оригинальными фильтрами!
► После произведенного монтажа
настроить температурный упор.
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar ► Минимальный гидравлический напор
1,0 бар
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica a 3 bar di pressione
idraulica 5 l/min
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Объёмный расход при гидравлическом
напоре 3 бар 5 л/мин
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Armatuur alleen met originele zeven
gebruiken!
► Na de montage de temperatuurbegrenzing
instellen.
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom bij 3 bar dynamische druk
5l/min
IT
RU
NL
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
- 6 -
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
www.franke.com
10 mm 19 mm
5mm
21
- 7 -
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
43
65
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
- 8 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
7 8
A
21
B
21
- 9 -
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
3. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco temperatura
C
36 mm
3mm 2,5 mm
21
2.2
2.1
ZMI_001_2030066468-F5LM1035_#SALL_#AQU_#V1.fm
- 10 -
3 4
5
5.1
5.2
38°
