Montageanleitung

Zenio Metro

31811000

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

Die Armatur muss nach den gültigen Normen montiert,

gespült und geprüft werden.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 – 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Hansgrohe Armaturen können in Verbindung mit hydraulisch

und thermisch gesteuerten Durchlauferhitzern eingesetzt

werden wenn der Fließdruck mindestens 0,15 MPa beträgt.



•

Deutsch

Reinigung (siehe Seite 35) und

beiliegende Broschüre

Bedienung (siehe Seite 34)

Serviceteile (siehe Seite 36)

Montage siehe Seite 31

Maße (siehe Seite 33)

Kein essigsäurehaltiges Silikon verwenden!

Einhandmischer mit

Warmwasserbegrenzung, Justierung

siehe Seite 32. In Verbindung

mit Durchlauferhitzern ist eine

Warmwassersperre nicht notwendig.

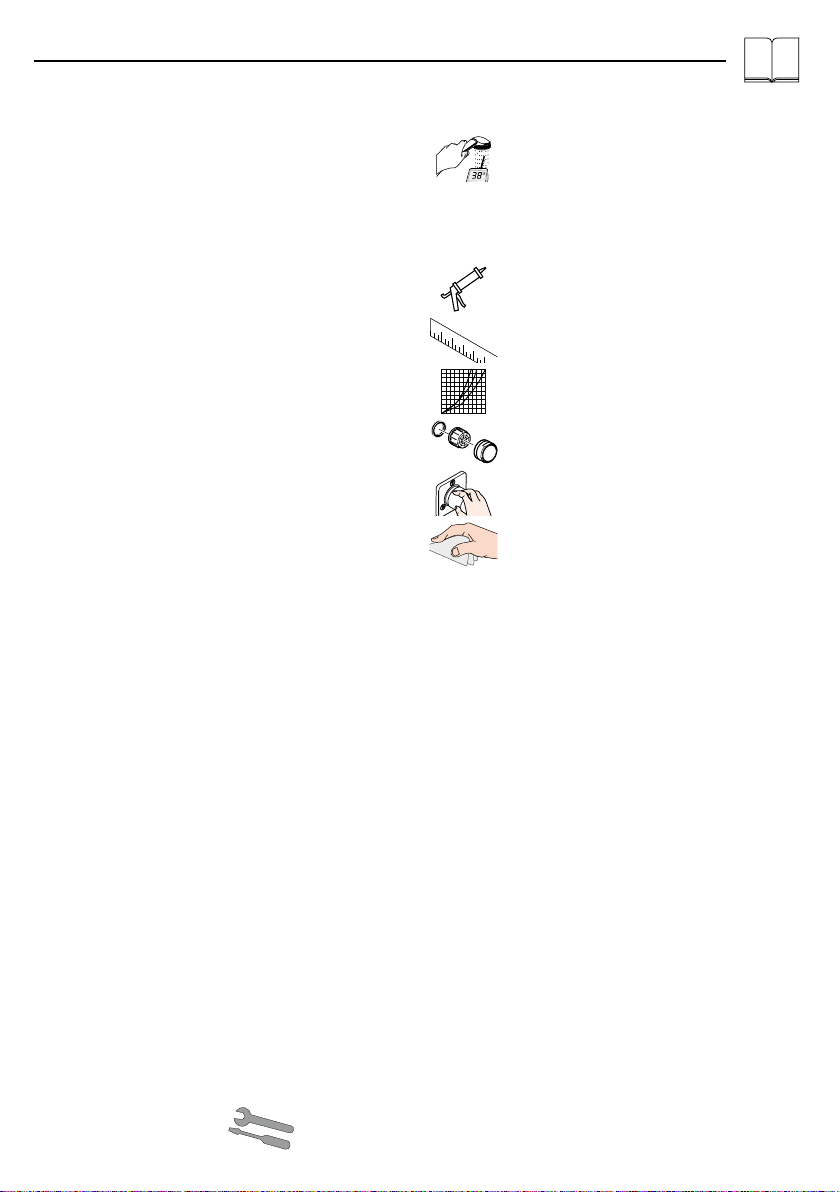

Symbolerklärung

Durchussdiagramm

(siehe Seite 33)

Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure

Le système de douche ne doit servir qu‘à se laver et

à assurer l‘hygiène corporelle.

Il est conseillé d‘équilibrer les pressions de l‘eau

chaude et froide.

Instructions pour le montage

La robinetterie doit être installée, rincée et contrôlée

conformément aux normes valables.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 – 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 80°C

Température recommandée: 65°C

Les mitigeurs Hansgrohe fonctionnent également en

association à des chaue-eau à commande hydraulique

ou thermique à condition que la pression soit au

minimum de 0,15 MPa.



•

Français

Nettoyage (voir page 35) et

brochure ci-jointe

Instructions de service (voir page

34)

Pièces détachées (voir pages 36)

Montage voir page 31

Dimensions (voir page 33)

Ne pas utiliser de silicone contenant de

l‘acide acétique!

Mitigeur avec limitation de la température:

consulter la page 32 pour le réglage.

Une limitation de la température n‘est pas

nécessaire quand le mitigeur est alimenté

par un chaue-eau instantané.

Description du symbole

Diagramme du débit

(voir page 33)

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The shower system may only be used for bathing,

hygienic and body cleansing purposes.

The hot and cold supplies must be of equal

pressures.

Installation Instructions

The tting must be installed, ushed and tested after

the valid norms.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 – 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Hansgrohe mixers can be used together with

hydraulically and thermically controlled continuous ow

heaters if the ow pressure is at least 0,15 MPa.



•

English

Cleaning (see page 35) enclosed

brochure

Operation (see page 34)

Spare parts (see page 36)

Assembly see page 31

Dimensions (see page 33)

Do not use silicone containing acetic acid!

To adjust the hot water limiter on single lever

mixers, please see page 32. No adjustment

is necessary when using a continuous ow

water heater.

Symbol description

Flow diagram

(see page 33)

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da

schiacciamento e da taglio bisogna indossare guanti

protettivi.

Il sistema doccia deve essere utilizzato

esclusivamente per l‘giene del corpo.

Attenzione! Compensare le dierenze di pressione

tra i collegamenti dell‘acqua fredda e dell‘acqua

calda.

Istruzioni per il montaggio

La rubinetteria deve essere installata, pulita e testata

secondo le istruzioni riportate!

Dati tecnici

Pressione d‘uso: max. 1 MPa

Pressione d‘uso consigliata: 0,1 – 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 80°C

Temp. dell‘acqua calda consigliata: 65°C

I miscelatori Hansgrohe possono venire usati con caldaie

a „bassa pressione“ se la pressione di usso è almeno di

0,15 MPa.



•

Italiano

Pulitura (vedi pagg. 35) e brochure

allegata

Procedura (vedi pagg. 34)

Parti di ricambio (vedi pagg. 36)

Montaggio vedi pagg. 31

Ingombri (vedi pagg. 33)

Non utilizzare silicone contenente acido

acetico!

Regolazione del limitatore di erogazione di

acqua calde dei miscelatori monocomando,

vedere pagina 32. In combinazione

con le caldaie istantanee, il limitatore

di erogazione di acqua calda non è

necessario.

Descrizione simbolo

Diagramma usso

(vedi pagg. 33)

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

La grifería solo debe ser utilizada para nes de

baño, higiene y limpieza corporal.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

El grifo tiene que ser instalado, probado y testado,

según las normas en vigor.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 – 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Los mezcladores Hansgrohe pueden ser utilizados junto

con calentadores continuos de agua que sean manejados

de manera hidráulica o térmica, siempre que la presión en

servicio ascienda a un mínimo de 0,15 MPa.



•

Español

Limpiar (ver página 35) y folleto

anexo

Manejo (ver página 34)

Repuestos (ver página 36)

Montaje ver página 31

Dimensiones (ver página 33)

No utilizar silicona que contiene ácido

acético!

Uso como mezclador monomando con

limitación del caudal de agua caliente: ver

ajuste en pagina 32. En combianción con

calentadores instantáneos no es necesario

limitar el caudal de agua caliente.

Descripción de símbolos

Diagrama de circulación

(ver página 33)

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

Het douchesysteem mag alleen voor het wassen,

hygiënische doeleinden en voor de lichaamreiniging

worden gebruikt.

Grote drukverschillen tussen de kouden warm

wateraansluitingen dienen vermeden te worden.

Montage-instructies

Leidingen doorspoelen volgens Norm. De mengkraan

vervolgens monteren en controleren.

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 – 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 80°C

Aanbevolen warm water temp.: 65°C

Hansgrohe kranen kunnen samen met hydraulisch en

thermisch gestuurde geisers gebruikt worden indien de

uitstroomdruk min. 0,15 MPa bedraagt.



•

Nederlands

Reinigen (zie blz. 35) en

bijgevoegde brochure

Bediening (zie blz. 34)

Service onderdelen (zie blz. 36)

Montage zie blz. 31

Maten (zie blz. 33)

Gebruik geen zuurhoudende silicone!

Eéngreepsmengkranen met

warmwaterbegrenzing, instelling zie

blz. 32. In kombinatie met geisers is een

warmwaterbegrenzing niet noodzakelijk.

Symboolbeschrijving

Doorstroomdiagram

(zie blz. 33)

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

Brusersystemet må kun bruges til bade-, hygiejne og

rengøringsformål.

Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

Ifølge gældende regler, skal armaturet monteres,

skylles igennem og afprøves.

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 – 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 80°C

Anbefalet varmtvandstemperatur: 65°C

Hansgrohe armaturer kan anvendes i forbindelse med

hydraulisk- og termiskstyrede gennemstrømningsvandvar

mere ved et vandtryk på 0,15 MPa.



•

Dansk

Rengøring (se s. 35) og vedlagt

brochure

Bediening (se s. 34)

Reservedele (se s. 36)

Montering se s. 31

Målene (se s. 33)

Der må ikke benyttes eddikesyreholdig

silikone!

Etgrebsarmaturer med

varmtvandsbegrænsning, justering se side

32. I forbindelse med gennemstrømningsvan

dvarmer er en varmtvandsbegrænsning ikke

nødvendig.

Symbolbeskrivelse

Gennemstrømningsdiagram

(se s. 33)

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes

de entalamentos e de cortes.

O sistema de duche só pode ser utilizado para ns

de higiene pessoal.

Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

A misturadora deve ser instalada, purgada e testada

de acordo com as normas em vigor.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 – 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 80°C

Temp. água quente recomendada: 65°C

As misturadoras Hansgrohe podem ser utilizadas com

esquentadores (de controlo térmico ou hidráulico) desde

que a pressão de utilização seja, no minimo, de 0,15 MPa.



•

Português

Limpeza (ver página 35) e

brochura em anexo

Funcionamento (ver página 34)

Peças de substituição (ver página

36)

Montagem ver página 31

Medidas (ver página 33)

Não utilizar silicone que contenha ácido

acético!

Misturadora monocomando equipada com

limitador de temperatura (vide pàg.32). Em

combinação com caldeira ou esquentador

instantâneo o limitador de água quente não

se aplica.

Descrição do símbolo

Fluxograma

(ver página 33)

Inhaltsverzeichnis

Sprachen:

Andere Hans Grohe Küchen- und Badezimmerausstattung Handbücher

Hans Grohe

Hans Grohe Monsoon Vario Handbuch

Hans Grohe

Hans Grohe MyCube M Handbuch

Hans Grohe

Hans Grohe Metris 100 31166010 Handbuch

Hans Grohe

Hans Grohe Talis S2 32110000 Handbuch

Hans Grohe

Hans Grohe M4221-H120 71805000 Handbuch

Hans Grohe

Hans Grohe AXOR Citterio Series Handbuch

Hans Grohe

Hans Grohe Allegra Carlton 14882 Series Bedienungsanleitung

Hans Grohe

Hans Grohe AXOR Citterio E 36110 7 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Focus M42 120 Eco 1jet 71805000 Handbuch

Hans Grohe

Hans Grohe S412-F340 Handbuch

Hans Grohe

Hans Grohe Talis Select S 300 72821 1 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Talis S2 Variarc Eco Bedienungsanleitung

Hans Grohe

Hans Grohe Unica'C Bedienungsanleitung

Hans Grohe

Hans Grohe Vernis Blend Vario 26275 1 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Logis 120 71830000 Handbuch

Hans Grohe

Hans Grohe Croma Select S 180 Showerpipe EcoSmart... Bedienungsanleitung

Hans Grohe

Hans Grohe Marin2 160 Showerpipe 27338009 Bedienungsanleitung

Hans Grohe

Hans Grohe Talis M51 260 1jet 72810 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Talis C Installationsanleitung

Hans Grohe

Hans Grohe Croma Select S Multi 26800400 Bedienungsanleitung

Hans Grohe

Hans Grohe Metris 110 31084010 Handbuch

Hans Grohe

Hans Grohe AXOR Starck 10942000 Handbuch

Hans Grohe

Hans Grohe Focus 31938000 Bedienungsanleitung

Hans Grohe

Hans Grohe Shower Select S 15744000 Bedienungsanleitung

Beliebte Küchen- und Badezimmerausstattung Handbücher anderer Marken

Grohe

Grohe BRIDGEFORD 33 870 Bedienungsanleitung

Gröne

Gröne Zedra 32 555 Bedienungsanleitung

Transform

Transform QL045 Bedienungsanleitung

Sanela

Sanela SLU 09PTB Bedienungsanleitung

Glacier bay

Glacier bay FP4A0052BNV Montageanleitung

Lefroy Brooks

Lefroy Brooks C1-1400 Montageanleitung

Grohe

Grohe Rapido E Bedienungsanleitung

Danze

Danze D302455 Bedienungsanleitung

Waterworks

Waterworks CEKM30 Merkblatt

Helvex

Helvex Omega TV-298 Bedienungsanleitung

Tribata.

Tribata. GEORGIAN G5393 Bedienungsanleitung

Alpha Bidet

Alpha Bidet Alpha One Bedienungsanleitung

InSinkErator

InSinkErator H/HC3300 Installationshandbuch

Clou

Clou Xo type 1 Bedienungsanleitung

Kohler

Kohler Contra 26448T-4 Bedienungsanleitung

Grohe

Grohe Bridgeford 20 158 Bedienungsanleitung

Wickes

Wickes MONO SINK MIXER Bedienungsanleitung

Grohe

Grohe ALLURE Bedienungsanleitung
