Hepco & becker C-Bow 6304547 00 05 Bedienungsanleitung

160315/230916/151217

4x Linsenkopfschrauben M8x70

8x Sechskantschraube M6x16mm

4x U-Scheiben Ø8,4

8x U-Scheiben Ø6,4

4x Aludistanzen ø18xø9x20mm

2 700007063 C-Bow schwarz

1 700008864 C-Bow Adapter links

1 700008865 C-Bow Adapter rechts

1 700008866 Schraubensatz: 4x filister head screw M8x70

8x hexagon bolt M6x16mm

4x washer Ø8,4

8x washer Ø6,4

4x alu spacer ø18xø9x20mm

2 700007063 C-Bow black

1 700008864 C-Bow adapter left

1 700008865 C-Bow adapter ight

1 700008866 Screw kit:

C-Bow Taschenhalter / Soft bag holder

YAMAHA MT - 09 Tracer ABS

Baujahr 2015-2017 / date of manufacture 2015-2017

Artikel Nr.: / Item-no.:

6304547 00 05 anthrazit/anthracite

INHALT

CONTENTS

Ratsche/Ratchet

Verlängerung/extension

Set

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

Die beiden Originalschrauben der Original

Kofferhalter links und rechts ausdrehen

(Schrauben entfallen).

Die Originaldistanzen verbleiben in den

Kofferhaltern.

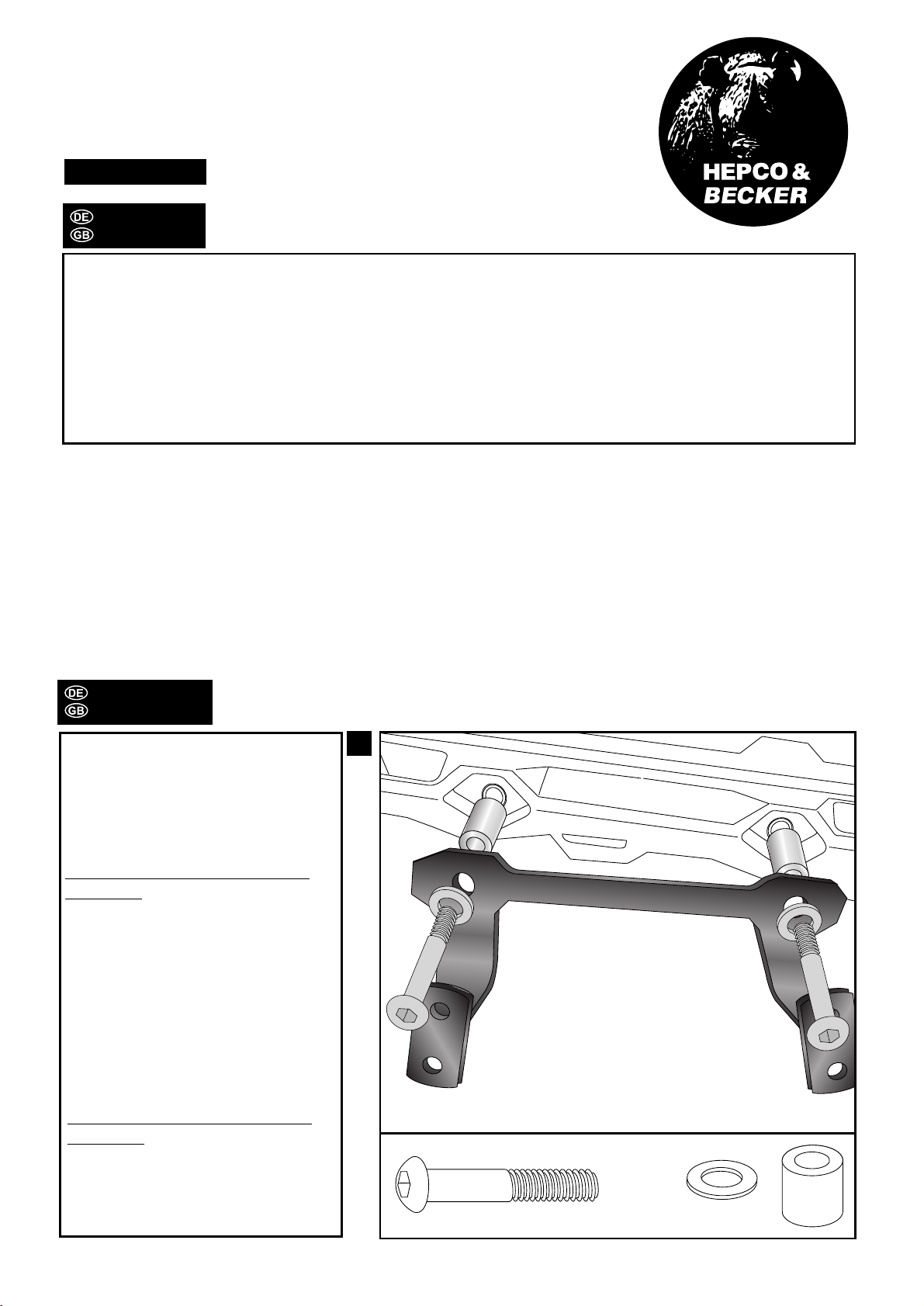

Montage der C-Bow Adapter links

und rechts:

In die nun freien Bohrungen die

Aludistanzen ø18xø9x20mm einstecken

und die Adapter mit den Linsenkopf-

schrauben M8x70mm sowie U-Scheiben

ø8,4 verschrauben.

Dismantle screws of the original side

carrier.Original screws are obsolete.

Original spacer remain.

Fastening of the C-Bow adapter left

and right:

add the alu spacer ø18xø9x20mm into

the free borings einstecken and fix the

adapter with filister head screws

M8x70mm and washers ø8,4.

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,

wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen

Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende

Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente

beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

C-Bow Taschenhalter / Soft bag holder

YAMAHA MT - 09 Tracer ABS

Baujahr 2015-2017 / date of manufacture 2015-2017

Artikel Nr.: / Item-no.:

6304547 00 05 anthrazit/anthracite

WICHTIG

IMPORTANT

VORBEREITUNG

PREPARING

Fastening of the

C-Bow:

with hexagon bolts M6 x 16 and

washers ø6,4.

After mounting all parts, the screws

should be tightened to the torque

specified.

8x 8x

Montage der C-Bow links + rechts:

Dazu die Sechskantschrauben M6x16

und die U-Scheiben Ø6,4 verwenden.

Alle Teile korrekt ausrichten und die

Verschraubungen festziehen.

Als weiteres Zubehör lieferbar:/ Also available:

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: [email protected]

www.hepco-becker.de

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

ACHTUNG

CAUTION

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile

wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the

dismanteled parts. Please notice our enclosed service information.

C-Bow Taschenhalter / Soft bag holder

YAMAHA MT - 09 Tracer ABS

Baujahr 2015-2017 / date of manufacture 2015-2017

Artikel Nr.: / Item-no.:

6304547 00 05 anthrazit/anthracite

6614547 01 05 Easyrack

6504547 00 05 Alurack

5014547 00 05 Motorschutzbügel / Engine guard

8104547 00 06 Bugspoiler / Spoiler
