Abus Outdoor motion detector PIR Bedienungsanleitung

AZBW20000

Außenbewegungsmelder PIR Bedienungsanleitung

Outdoor motion detector PIR User manual

Détecteur de mouvement extérieur PIR Mode d’emploi

Buitenbewegingsmelder PIR Handleiding

Udendørs bevægelsesføler PIR Betjeningsvejledning

Rilevatore di movimento esterno PIR Istruzioni per l’uso

Einleitung

Dieser Außenbewegungsmelder arbeitet mit zwei unabhängigen, passiven Infrarotdetektoren,

die sich in einem für den Außeneinsatz geeigneten Gehäuse befinden. Beide Sensoren

müssen auslösen, bevor der Detektor ein Alarmsignal auslöst. Dieser hochpräzise,

zuverlässige Melder ist für die Nutzung in Alarm- und Videoüberwachungssystemen

konzipiert. Impulszähler und Erfassungsreichweite von 10 bis 30 Metern ist einstellbar.

Zusätzlich verfügt er über einen Deckelsabotage- und Wandabrisskontakt. Im Gehäuse kann

der Sensor um180° geschwenkt und 90° geneigt werden. Dies erhöht die Leistungsfähigkeit

der Außenüberwachung und eine äußerst genaue Erfassung des Sensors wird gewährleistet.

Die Platine ist acrylbeschichtet. Das hochwertige, stoßfeste Gehäuse besteht aus Polyethylen

und weist eine UV-gehärtete, lichtdurchlässige Frontabdeckung auf, wodurch der Sensor

wasserdicht, vor Umwelteinflüssen geschützt ist. Die Kombination von Präzisionselektronik,

digitalen Weißlichtfiltern und einer doppelten Abschirmung verhindert Fehlalarme durch

Sonnenlicht oder andere Störquellen.

Das Design des Außenbewegungsmelders bietet eine ansprechende, professionelle Optik, die

die Ausrichtung des Sensors nicht Preis gibt und die Verdrahtung bleibt komplett verborgen.

Optional für Wandabrisskontakt

Kabellöcher

Montage

Die Elektronik muss während der Montage vor Feuchtigkeit geschützt werden, da diese das

Gerät nachhaltig schädigen kann. Bohren Sie mit Hilfe der beigefügten Schablone die Löcher

für die zwei Befestigungsschrauben, den Kabeleingang und den Wandabrisskontakt (falls

genutzt). Siehe Abb. 1 und 2. Hinweis: Bei unebenen Wänden empfehlen wir die Anwendung

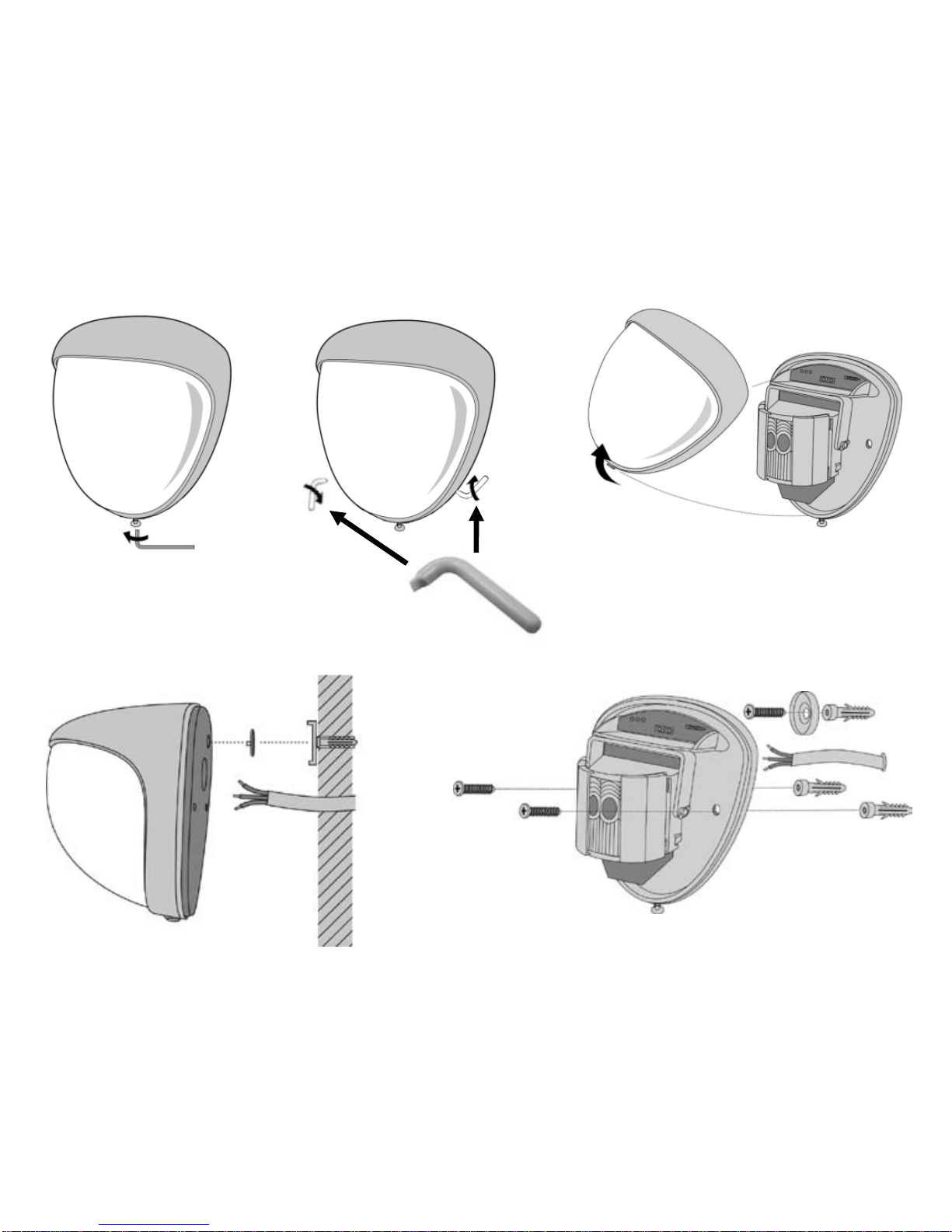

des Adapters für den Wandabrisskontakt. Entfernen Sie die Frontabdeckung des Melders

durch Lösen der Inbusschraube mit Hilfe des mitgelieferten Inbusschlüssels. (Abb. 3.1)Die

Abdeckung lässt sich dann von unten aus ihrer Nut herausklappen und nach oben abheben.

(Abb. 3.3)Sollte dies nicht möglich sein, benutzen Sie bitte das im Lieferumfang enthaltene

Spezial-Werkzeug aus Kunststoff (Abb. 3.4) um die Abdeckung durch vorsichtiges Hebeln

(seitlich rechts und links) zu lösen ohne sie dabei zu beschädigen. (Abb. 3.2)

Schablone

Abb. 1

Abb. 3.4

Abb. 3.1

Abb. 3.3

Abb. 3.2

Abb. 2

Abb. 4

Führen Sie das standardmäßige 8-adrige Alarmkabel durch den Kabeleingang; isolieren

Sie die Drähte und verbinden Sie diese mit dem abnehmbaren Klemmenblock.

Schrauben Sie das Gerät an die Wand und stellen Sie sicher, dass der Wandabrisskontakt

richtig positioniert und der Schalter geschlossen ist. Siehe Abb. 4 und 5. Für die Montage

werden zwei Klemmfüße als Reserve mitgeliefert. Der eine ist 1 mm weiter, der andere 2

mm weiter als ursprünglich aufgesteckte. Diese Steckverbindung kann durch vorsichtiges

Ziehen vom Stift entfernt werden. Siehe Abb. 2. Stellen Sie beim Austausch des

Elektronikmoduls stets sicher, dass die Leuchtdiode nach vorne zeigt, um eine korrekte

Ausrichtung des Sensors zu sichern. (Siehe Abschnitt "Strahlenausrichtung &

Ausblendung") Wenn der Detektor korrekt ausgerichtet und installiert ist, setzen Sie die

Frontabdeckung wieder ein und verriegeln Sie diese, wie dargestellt. Siehe Abb. 6.

Abb. 5

Abb. 6

Anschließen der Sabotagelinie

Gehtest

Die Reichweite des Detektors wird ohne die Frontabdeckung erhöht. Daher muss diese beim

korrekten Ausrichten des Sensors und beim Prüfen der Ausgänge angebracht sein. Passen

Sie die Reichweite anhand der nachfolgenden Tabelle an und schwenken und neigen Sie das

Abb. 7

Alternative 1

Alternative 2

Alternative 3 (nicht empfohlen)

Objektivmodul über den Bereich, um den kompletten Bereich zu erfassen. Beim Drücken der

Programm-Taste leuchtet die blaue Anzeige auf und Impulszählung '1' wird automatisch

festgelegt. Das Gerät kann nun ausgerichtet werden. Die blaue Anzeige am

Außenbewegungsmelder leuchtet bei jeder Erfassung auf. Dieser Testmodus wird automatisch

5 Minuten nach der letzten Erfassung abgebrochen. Andernfalls die Stromversorgung

unterbrechen und den Testmodus wieder herstellen.

Ausrichtung und Ausblendung

Das Multifunktionsobjektiv erzeugt im Außenbewegungsmelder 7 Strahlen mit langer

Reichweite und einen Vorhang aus 7 Strahlen mit mittlerer bis kurzer Reichweite.

Bewegungen quer zu den Strahlen ergeben das beste Ansprechverhalten und den größten

Erfassungsbereich, während Bewegungen in Richtung Melder ein schwächeres Ergebnis zur

Folge haben. Das Gerät erfasst Temperaturänderungen und Bewegungen im Strahlenraster;

daher sollten Objekte, wie Bäume, Sträucher, Teiche, Wärmetauscher von Klimaanlagen und

Tiere bei der Positionierung des Melders berücksichtigt werden. Das Meldermodul besitzt zwei

Schiebeklappen, um den Abtastwinkel zu verringern. Zusätzliche Blenden werden mitgeliefert,

um das Strahlenraster noch weiter einzugrenzen, z. B. wenn ein minimaler Abtastwinkel von

10 Grad erforderlich ist. Die Blenden werden an das Schwenk-/Neigemodul angebracht, wie in

Abb. 8 dargestellt. Jeder Abschnitt des Melderobjektivs deckt einen Rasterbereich von c.a. 10°

ab. Siehe Abb. 8.

Wenn Sie den Melder so anbringen, dass sich auch Nebengrundstücke im überwachten

Bereich befinden, drehen Sie das Modul und schirmen Sie Strahlen horizontal oder

vertikal, die außerhalb des zu erfassenden Bereiches fallen, ab. Verwenden Sie dafür das

mitgelieferten Aufkleber auf der glatten Rückseite des Objektivs, siehe untenstehende

Grafik auf der nächsten Seite. Achten Sie beim Austausch des Objektivs stets auf die

richtige Position, um den gewünschten Erfassungsbereich zu erhalten (Oberseite des

Fresnel-Objektivs ist mit TOP markiert). Siehe Abb. 9.

Abb. 8

Abb. 9

Strahlenraster auf maximale

Reichweite eingestellt.

Durch Abdecken des oberen

Abschnitts wird die Reichweite auf 20

m verringert.

Strahlenraster auf minimale

Reichweite eingestellt.

Durch Abdecken des oberen

Abschnitts wird die Reichweite auf 6 m

verringert.
