Abus SOINT SG1250 Bedienungsanleitung
1
Innensirene SOINT
Installationsanleitung
SOINT Indoor Siren ............. 5
Installation Guide
Sirène intérieure SOINT...... 8
Instructions d’installation
Sirena interna SOINT .......... 11
Istruzioni per l'installazione
Binnensirene SOINT ........... 14
Installatie-instructies
Indendørs sirene SOINT ..... 17
Installation Guide
SG1250
www.homeelectric.de
2
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser Innensirene SOINT. Mit
diesem Gerät haben Sie ein Produkt erworben, das nach dem
heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt
die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Montageanleitung beachten!
2. Merkmale
Die Sirene SOINT ist für den Einsatz im Innenbereich konzipiert.
Die Sirene bietet einen hohen Schalldruck und wird auf Grund der
Signalfrequenz als extrem Lautstark empfunden. Die Sirene kann in
zwei Lautstärke-Modi (90 oder 110dB) betrieben werden.
3. Sicherheitshinweise
Regen und Feuchtigkeit vermeiden. Die Sirene nicht an nassen
Orten verwenden. Die Sirene ist nur für den Einsatz im
Innenbereich vorgesehen.
Die Sirene innerhalb des vorgeschriebenen Temperatur- und
Leistungsbereichs betreiben. Ein Betrieb der Sirene außerhalb
des vorgeschriebenen Bereichs kann zu einer schnelleren Alterung
und zu einem vorzeitigen Versagen führen. Eine massive
Überschreitung des angegebenen Betriebsbereichs kann auch zu
einem Sofortausfall der Sirene führen.
3
4. Beschreibung der Anschlüsse
+12V Schließen Sie hier dauerhaft +12V an.
-Hi Legen Sie hier 0V an, wenn die Sirene mit maximaler
Lautstärke (ca. 110dBA) aktiviert werden soll.
-Lo Legen Sie hier 0V an, wenn die Sirene mit geringerer
Lautstärke (ca. 90dBA) aktiviert werden soll.
-LED Legen Sie hier 0V an, wenn die LED aktiviert werden
soll.
Tamper Integrieren Sie diesen Sabotage-Anschluss (NC-
Kontakt)
in die Sabotageüberwachung Ihrer Alarmzentrale.

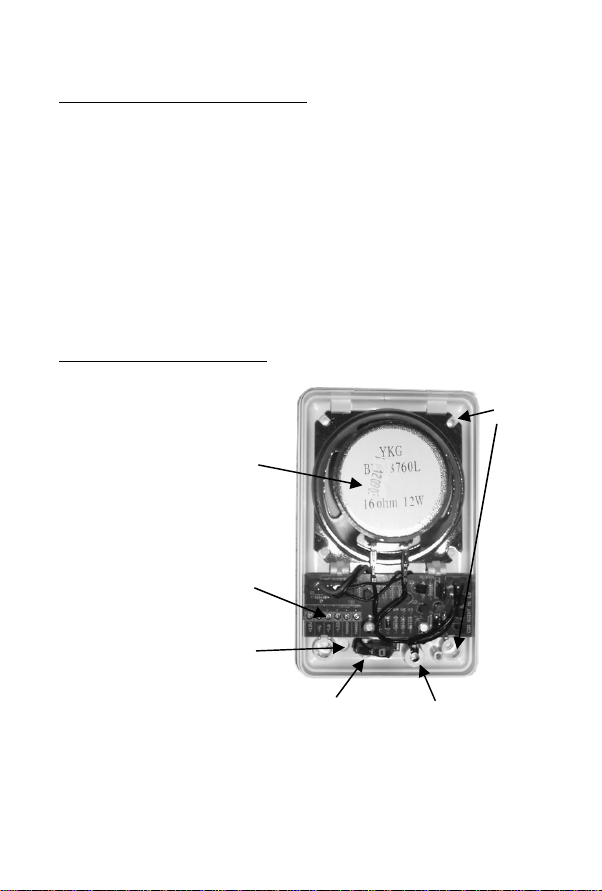

5. Beschreibung der Sirene
(1) Anschlußklemme
(2) Befestigungspunkte
(3) Kabeleinlaß
(4) LED-Anzeige
(5) Sabotageschalter
(6) Laustsprecher
1
2
3
4
5
6
4
6. Technische Daten
Modelnummer SG1250
Lautstärke 90dBA (Low)
110 dbA (High)
LED-Ansteuerung negatives Signal / 0V
Sirenen-Ansteuerung negatives Signal / 0V
Signalfrequenz 1,2 – 1,8 KHz
Betriebsspannung 12V DC
Stromaufnahme 33mA @ 90dB (Klemme –Lo)
300mA @ 110dB (Klemme –Hi)
Sabotagekontakt NC (normal geschlossen)
Maße (HxBxT) 155 x 100 x 48mm
Betriebstemperatur -10° bis +50°C
Schutzklasse IP54
Der Hersteller behält sich vor technische Änderungen ohne
Vorankündigung durchzuführen.
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:
1995/5/EG Richtlinie über Funkanlagen und Telekommu-
nikationseinrichtungen und die gegenseitige Anerkennung ihrer
Konformität.
Die Konformitätserklärung ist zu beziehen unter:
ABUS Security-Center GmbH & Co. KG
86444 Affing
GERMANY
www.abus-sc.com
5
1. Preface
Dear Customer,
Thank you for purchasing this SOINT indoor siren. You made the
right decision in choosing this state-of-the-art technology, which
complies with the current standards of domestic and European
regulations. The CE has been proven and all related certifications
are available from the manufacturer upon request. To maintain this
status and to guarantee safe operation, it is your obligation to
observe these operating instructions.
2. Features
The SOINT siren is designed for indoor use only.
The siren offers high sound pressure. Due to the signal frequency, it
sounds extremely loud. It can be operated in two volume modes (90
or 110dB).
3. Precautions
Avoid rain and humidity. Do not use the siren in damp places.
The siren is designed for indoor use only.
Operate the siren only within the specified temperature and
power ranges. Operating the siren outside the prescribed range
can lead to reduced product life and early malfunction. Greatly
exceeding the specified operating range can also result in
immediate failure of the siren.
6
4. Connections
+12V Connect +12V here permanently.
-Hi Connect 0V here to activate the siren at maximum
volume (approx. 110dBA).
-Lo Connect 0V here to activate the siren at a lower
volume (approx. 90dBA).
-LED Connect 0V here to activate the LED.
Tamper Integrate this sabotage contact (NC contact) in the
sabotage monitoring system of your alarm centre.
5. Description of siren
(1) Terminal
(2) Mounting points
(3) Cable inlet
(4) LED display
(5) Sabotage switch
(6) Loudspeaker
1
2
3
4
5
6
7
6. Technical data
Model number SG1250
Volume 90dBA (low)
110 dBA (high)
LED trigger Negative signal / 0V
Siren trigger Negative signal / 0V
Signal frequency 1.2 – 1.8 kHz
Operating voltage 12V DC
Power consumption 33mA @ 90dB (–Lo clamp)
300mA @ 110dB (–Hi clamp)
Tamper contact NC (normally closed)
Dimensions (HxWxD) 155 x 100 x 48mm
Ambient operating
temperature
-10° – +50°C
Protection class IP54
The manufacturer reserves the right to make technical modifications
without prior notice.
This product complies with the requirements of the EU directive:
1995/5/EC “Directive on radio and telecommunications terminal
equipment and the mutual recognition of their conformity”.
The declaration of conformity can be ordered from:
ABUS Security-Center GmbH & Co. KG
86444 Affing
GERMANY
www.abus-sc.com
8
1. Préface
Chère cliente, cher client,
Nous vous remercions d’avoir porté votre choix sur cette sirène
intérieure SOINT. Par l’achat de ce produit, vous disposez
maintenant d’un appareil faisant appel à une technologie de pointe.
Ce produit est conforme aux exigences des directives européennes
et nationales en vigueur. La conformité de ce produit a été prouvée.
Les déclarations et documents correspondants ont été déposés
chez le fabricant. Pour que cette conformité persiste et qu’un
fonctionnement en toute sécurité puisse être assuré, lire
attentivement ces instructions de montage !
2. Caractéristiques
La sirène SOINT a été conçue pour une utilisation à l'intérieur.
Cette sirène fournit une pression sonore élevée et la fréquence de
signal fait qu'elle semble être extrêmement forte. La sirène peut
fonctionner à deux volumes différents (90 ou 110 dB).
3. Consignes de sécurité
Eviter la pluie et l’humidité. Ne pas utiliser la sirène à des
endroits humides. La sirène a été conçue uniquement pour une
utilisation à l’intérieur.
Utiliser la sirène dans les limites prescrites de la plage de
températures et d'humidité. Une utilisation de la sirène hors de la
plage indiquée risque d’accélérer son vieillissement et d’entraîner
rapidement une défaillance. Un dépassement massif de la plage de
fonctionnement indiquée peut aussi se solder immédiatement par
une panne de la sirène.
9
4. Description des connecteurs
+12V Brancher en permanence à cet endroit du +12V.
-Hi Apposer ici 0V, pour activer la sirène avec le volume
maximal (env. 110 dBA).
-Lo Apposer ici 0V, pour activer la sirène avec un volume
moins élevé (env. 90 dBA).
-LED Apposer ici 0V, pour activer la DEL.
Tamper Intégrer ce connecteur anti-sabotage (contact
normalement fermé) à la surveillance anti-sabotage de
votre sirène.
5. Description de la sirène
(1) Borne de raccord
(2) Point de fixation
(3) Entrée de câble
(4) Voyant lumineux
(5) Interrupteur
anti-sabotage
(6) Haut-parleur
1
2
3
4
5
6
10
6. Fiche technique
Numéro de modèle SG1250
Volume 90 dBA (Low)
110 dbA (High)
Commande de DEL Signal négatif / 0V
Commande de sirène Signal négatif / 0V
Fréquence de signaux 1,2 à 1,8 KHz
Tension de
fonctionnement :
12 V CC
Consommation 33 mA à 90 dB (borne –Lo)
300 mA à 110 dB (borne –Hi)
Contact anti-sabotage. NC (normalement fermé)
Dimensions (HxLxP) 155 x 100 x 48 mm
Température de
fonctionnement
-10° à +50°C
Indice de protection IP54
Le fabriquant se réserve de toutes modifications techniques sans
annonce préalable.
Ce produit est conforme aux exigences de la directive européenne:
Directive 1995/5/CE, R&TTE (Radio and Telecommunications
Terminal Equipment) et la reconnaissance de leur conformité
mutuelle.
La déclaration de conformité est disponible auprès de:
ABUS Security-Center GmbH & Co. KG
86444 Affing
GERMANY
www.abus-sc.com
