ACE INSTRUMENTS WAVE Bedienungsanleitung

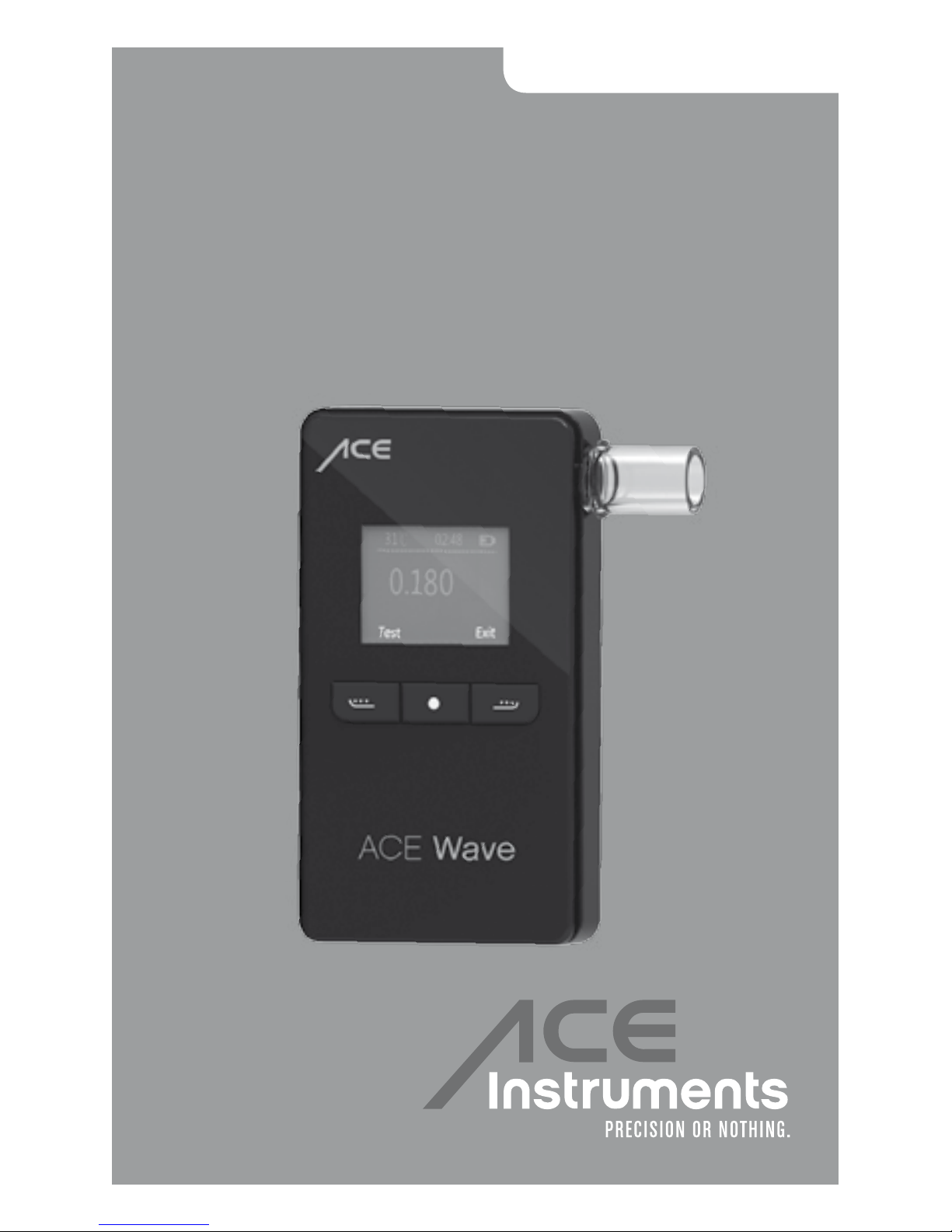

ACE Wave

www.ace-instruments.net

Bedienungsanleitung .Operating Manual

Autorenhaftung:

Die hier enthaltenen Informationen wurden gewissenhaft und

unter Annahme ihrer Richtigkeit erstellt. Der Ersteller kann jedoch

keine Haftung für die wie auch immer geartete Nutzung und

daraus erwachsenden Konsequenzen übernehmen.

Der Ersteller ist nicht für Kosten oder Ausgaben für Schäden

haftbar, die aus der Nutzung der in diesem Dokument enthalte-

nen Informationen entstehen. Änderungen an diesen Informatio-

nen sind ohne Ankündigung vorbehalten.

Einführung:

Vielen Dank für den Kauf unseres Atemalkoholtesters ACE Wave!

Dieses Gerät liefert Testergebnisse der ACE Genauigkeitsklasse II.

Dies bedeutet eine Messtoleranz von +/- 0,100 Promille bei

einem Referenzwert von 1,000‰ (Promille = Grundeinstellung).

In der App „Alcovisor“ kann man die Messeinheit in %BAC (USA)

oder in mg/L (UK) ändern.

Das Gerät darf nur in Übereinstimmung mit den Anweisungen in

der Bedienungsanleitung verwendet werden.

Kurzbeschreibung:

Der ACE Wave ist ein hochwertiges und benutzerfreundliches

digitales Alkoholtestgerät mit elektrochemischem Sensor und

Bluetooth-Funktion, wodurch Sie das Gerät auch in Kombination

mit der App „Alcovisor“ nutzen können (nur für Smartphones mit

iOS- und Android-System möglich, nicht mit Tablets benutzbar).

Zur Testdurchführung muss diese App aus dem App Store (iOS)

oder Google Play (Android) heruntergeladen bzw. auf Ihrem

Smartphone installiert werden. Der ACE Wave misst die

Alkoholkonzentration in der Atemluft und berechnet daraus die

Blutalkoholkonzentration. Der Alkoholtester verfügt über eine

3-Knopf-Bedienung. Die Atemtests werden unter Verwendung

von aufsteckbaren Mundstücken durchgeführt und die ermittelten

Messergebnisse sind 1:1 interpretierbar (z.B. das Display zeigt

den Wert 0,36 = 0,36 Promille). Alle durch dieses Alkoholtestgerät

ermittelten Messwerte dienen stets nur als Anhaltspunkt und sind

nicht rechtsverbindlich. Atemtests sollten unter Verwendung von

aufsteckbaren Mundstücken durchgeführt werden (pro Test sollte

ein neues Mundstück verwendet werden). Sie können dieses

Alkoholtestgerät zur Kalibrierung an ACE Instruments senden

(siehe www.ace-instruments.net).

Lieferumfang:

g1 elektrochemischer Alkoholtester ACE Wave

g5 Mundstücke

g1 Micro USB-Ladekabel

g1 schwarze Ledertasche zum sicheren Transport

g1 Bedienungsanleitung (Deutsch & Englisch)

ACE Wave Bedienungsanleitung

So erhalten Sie ein möglichst genaues Ergebnis:

a) Warten Sie nach dem letzten Schluck Alkohol mindestens

15 Minuten bis zum Alkoholtest. Essen, trinken und rauchen

Sie während dieser Zeit nicht.

b) Öffnen Sie das Gehäuse nicht.

c) Bewahren Sie den Alkoholtester nicht an einem kalten oder

heißen oder feuchten oder schlecht belüfteten Platz auf.

d) Bewahren Sie den Alkoholtester außerhalb der Reichweite von

Kindern auf.

e) Führen Sie nach längerer Aufbewahrungszeit drei „Einlauftests“

durch, bevor Sie den eigentlichen Alkoholtest durchführen.

f) Lassen Sie den Alkoholtester nicht fallen.

g) Ersetzen Sie bei Batteriealarm die Batterien. Verringerte Batte-

riekapazität führt zu falschen Testergebnissen.

h) Führen Sie keinen Test in lauten (Schallwellen stören den

Sensor), zugigen oder schlecht belüfteten Plätzen durch.

i) Nach einem Testergebnis von 1,00 Promille oder höher benötigt

der Sensor eine längere Erholungszeit. Warten Sie in diesem Fall

mindestens drei Minuten bis zum nächsten Test.

j) Führen Sie keinen Test durch in sehr kalter, sehr heißer oder

unbelüfteter, rauchiger Umgebung.

k) Bewahren Sie den Alkoholtester so auf, dass das Eindringen

von Staub und Flüssigkeiten verhindert wird.

l) Pusten Sie nicht zu stark in das Gerät, dies schadet dem

Sensor (vor allem, wenn durch das Pusten viel Speichel in das

Gerät gelangt).

ACE Instruments empfiehlt:

gBenutzen Sie für jede testende Person immer ein neues

Mundstück! ACE Instruments übernimmt keine Verantwortung für

jegliche Schäden, die durch den Gebrauch eines Mundstückes

durch mehrere Personen und für mehrere Tests entstehen können.

gBenützen Sie stets die hygienisch und einzeln verpackten ACE

Mundstücke. Der Alkoholtester kommt bei jedem Test innen und

außen mit menschlichen Ausscheidungen in Kontakt (Schweiß,

Speichel, Blut etc.).

Bezeichnung der einzelnen Bestandteile:

Linke Taste um

im Menü nach

oben zu gelangen

Rechte Taste um

im Menü nach

unten zu gelangen

4-stelliges

digitales Display

(3 Dezimalstellen)

Ein / Aus /

Bestätigung (Enter)

Luftauslass

(immer freihalten)

Anschluss

für USB-

Ladekabel

Lautsprecher

(Rückseite)

Öffnung zum

Anbringen der

Mundstücke

des Alkoholtesters „Connected“. In der App steht oben „Bereit“

und in der Mitte „Zum Starten antippen“. Tippen Sie darauf und

Sie sehen „Puste, bis ein Klickton zu hören ist“ (gleichzeitig

steht am Display des Alkoholtesters „Connected!“ und „See

Smartphone!“).

5. Pusten Sie jetzt ca. 5 Sekunden konstant und ohne abzusetzen

in das Mundstück des Alkoholtesters bis Sie einen „Klackton“

hören (das Gerät piepst 6x während der Atemprobe). Wenn der

Test erfolgreich war, dann bewegen sehen Sie Ihr Messergebnis

nun in der App auf Ihrem Handy (jedoch nicht am Alkoholtester

selbst).

6. Für einen neuen Test setzen Sie bitte ein neues Mundstück an

der Mundstücköffnung Ihres Alkoholtesters ein und tippen Sie auf

die 3 Linien im oberen linken Bereich der App. Wählen Sie dann

„Startseite“ und gehen Sie wie in Punkt 4. und 5. beschrieben

vor.

Die App „Alcovisor“ bietet verschiedene Funktionen wie zum

Beispiel das automatische Speichern der durchgeführten Tests

(mit Datum, Zeit und Testergebnis), die Anzeige des von Ihnen für

einen Warnhinweis festgelegten Messlimits oder die Änderung

der Messeinheit. Die gespeicherten Tests können beginnend

beim aktuellen Datum bis jeweils 1.000 Tage in der Vergangenheit

betrachtet werden.

Zum Abschalten des Gerätes drücken Sie den mittleren Knopf

für etwa 3 Sekunden. Das Gerät schaltet sich aber nach maximal

3 Minuten auch automatisch ab.

Durchführung der Messung ohne App:

1. Drücken Sie 2-3 Sekunden lang den mittleren Knopf (an der

Vorderseite des Alkoholtesters) zum Einschalten. Am Display des

Alkoholtesters erscheint etwa 2 Sekunden lang die Gesamtanzahl

der mit dem Gerät bisher durchgeführten Tests (diese kann bei

einem Neugerät bei bis zu 10 Tests liegen, wenn das Gerät zur

Qualitätssicherung vor der Auslieferung geprüft wurde).

2. Das Gerät erwärmt sich kurz und zeigt dann „Disconnected“

gBenützen Sie Handschuhe, wenn Sie die für einen Test

verwendeten Mundstücke vom Gerät abnehmen, vor allem

dann, wenn fremde Personen den Test durchgeführt haben.

ACE Technik führt in seinem Sortiment dafür geeignete

Handschuhe (www.ace-technik.de).

Vorbereitung für den Test (egal ob mit oder

ohne Nutzung der App „Alcovisor“):

1. Prüfen Sie, ob die wiederauﬂadbare Batterie geladen ist. Für

den Ladevorgang verwenden Sie bitte das mitgelieferte Mikro

USB-Kabel. Während des Auﬂadens leuchtet ein blaues Licht in

der für das Mundstück vorgesehenen Öffnung. Ist der Ladevor-

gang beendet, so leuchtet dieses Licht grün.

2. Stecken Sie ein Mundstück auf die seitliche Öffnung zum

Anbringen der Mundstücke. Vergewissern Sie sich, dass das

Mundstück fest sitzt.

Durchführung der Messung

mit der App „Alcovisor“:

1. Laden Sie die App „Alcovisor“ aus dem App Store (iOS) oder

Google Play (Android) auf Ihrem Smartphone herunter und öffnen

Sie die App auf Ihrem Smartphone.

2. Drücken Sie zirka 2 Sekunden lang den mittleren Knopf (an der

Vorderseite des Alkoholtesters) zum Einschalten. Am Display des

Alkoholtesters erscheint etwa 2 Sekunden lang die Gesamtanzahl

der mit dem Gerät bisher durchgeführten Tests (diese kann bei

einem Neugerät bei bis zu 10 Tests liegen, wenn das Gerät zur

Qualitätssicherung vor der Auslieferung geprüft wurde). Am Dis-

play des Alkoholtesters steht anschließend „Disconnected“ und

darunter „Test“. Drücken Sie auf die linke Taste am Gerätecover,

Sie wählen damit den Verbindungsaufbau zu Ihrem Smartphone.

3. Das Alkoholtestgerät verbindet sich nun via Bluetooth mit der

App auf Ihrem Handy und parallel dazu erwärmt sich der Sensor

im Alkoholtester.

4. War der Verbindungsversuch erfolgreich, dann steht am Display

Nur die Verwendung von

Original ACE-Mundstücken...

- stellt die Genauigkeit der Messergebnisse sicher

- gewährleistet 100 % Hygienesicherheit

- sichert Ihnen die volle Gerätegarantie

ACE Instruments warnt:

Selbst wenn das Gerät Alkoholisierung im „sicheren“ Bereich

anzeigt, ist dies nach dem Genuss von Alkohol kein Freibrief für

das Lenken eines Fahrzeuges oder eine andere Tätigkeit, die

unter Alkoholeinﬂuss nicht ausgeführt werden sollte.

Hinweise zum Batteriegesetz (BattG):

Das Gerät, auf das sich diese Bedienungsanleitung bezieht, ent-

hält im Auslieferungszustand 1 wiederauﬂadbare Lithium-Batterie

(400mAh, DC3, 7V). Diese Batterie kann bis zu 300x aufgeladen

werden. Sollte die Batterie nicht mehr auﬂadbar sein, so können

Sie das Alkoholtestgerät an ACE Instruments senden. Dort wird

die Batterie im Service-Labor gegen einen neue wiederauﬂadbare

Batterie ausgetauscht (die Kosten für diese Leistung erfahren Sie

auf www.ace-instruments.net).

Bitte beachten Sie: Alte Batterien / Akkus werden wieder-

verwertet. So lassen sich wertvolle Rohstoffe wie Eisen, Zink

oder Nickel erneut nutzen. Batterierecycling ist die leichteste

Umweltschutzübung der Welt. Die Mülltonne bedeutet,

dass Batterien und Akkus nicht in den Hausmüll gehören.

Die Zeichen unter den Mülltonnen stehen für:

(„Verbindung getrennt“) und „Test“ an. „Für einen Test ohne App-

Nutzung wählen Sie „Test“ aus und bestätigen Sie die Auswahl

mit dem mittleren Knopf (in der Mundstück-Öffnung leuchtet ein

rotes Licht).

3. Atmen Sie tief ein und pusten Sie dann gleichmäßig und ohne

Unterbrechung für etwa 5 Sekunden in das Mundstück bis Sie ei-

nen „Klackton“ hören. Während der Atemprobe leuchtet ein rotes

Licht und es ist ein Biepton zu hören. Zum Ende des Tests wird

der Biepton beendet und das rote Licht erlischt, anschließend

wertet der Alkoholtester Ihr Messergebnis aus.

4. Wenn der Test erfolgreich war, dann wird das Messergebnis

direkt am Display des ACE Wave angezeigt.

5. Für einen neuen Test setzen Sie bitte ein neues Mundstück ein

und wählen Sie „Test“ am Display des ACE Wave aus.

Zum Abschalten des Gerätes drücken Sie den mittleren Knopf für

etwa 3 Sekunden. Das Gerät schaltet sich aber nach maximal 3

Minuten auch automatisch ab.

Wichtige Hinweise:

Wenn Sie etwas gegessen, Alkohol getrunken oder eine

Zigarette geraucht haben, so warten Sie mindestens

20 Minuten bevor Sie mit der Messung beginnen.

Pusten Sie keinen Zigarettenrauch in die Mundstücköffnung,

dadurch nimmt der Sensor Schaden!

Dieser Alkoholtester ist ein hochwertiges und empﬁndliches

Messgerät. Um die Messgenauigkeit des elektrochemischen

Sensors aufrecht zu halten, sollte das Gerät regelmäßig benutzt

werden. Wird das Gerät über einen längeren Zeitraum nicht

benutzt, so kann der Sensor austrocknen. Wir empfehlen, den

Alkoholtester mindestens 2x pro Monat für Alkoholtests zu

verwenden (auch wenn Sie nichts getrunken haben).

gHg: Batterie

enthält Quecksilber

gCd: Batterie

enthält Cadmium

gPb: Batterie

enthält Blei

Fehlermeldung:

Blow Interrupt

(Testunterbrechung)

Bedeutung / Problemlösung

Die Atemprobe war zu schwach oder

wurde zu frühzeitig beendet, bitte

beginnen Sie einen neuen Test.

Pusten Sie so in das Mundstück, als

ob Sie ohne Pause pfeifen würden.

Kalibrierung:

ACE Instruments empﬁehlt die Kalibrierung des im Gerät

integrierten Sensors zirka alle 12 Monate bzw. zirka nach 500

mit dem Gerät durchgeführten Tests. Die Kalibrierung muss

nicht zwingend vorgenommen werden, die Genauigkeit des

im Alkoholtester integrierten Sensors nimmt jedoch ohne

Kalibrierung stetig ab. Sie können das Gerät zum Kalibrieren

an die unter www.ace-instruments.net angegebene Service-

Adresse senden.

Wir empfehlen die Einsendung als Paket, damit im Fall der

Unaufﬁndbarkeit der Abliefernachweis

bzw. Nachforschungsauftrag möglich ist.

Durch Änderungen am Produkt können sich die beschriebenen

Abläufe ändern. Dies kann ohne Vorankündigung und Anpassung

der Bedienungsanleitung geschehen und ist kein Grund zur

Reklamation, Retoure oder Preisminderung. Es liegt in der

Verantwortung des Anwenders, Abweichungen zwischen der

Bedienungsanleitung und der tatsächlichen Bedienung dieses

Alkoholtestgerätes zu erkennen und entsprechend zu reagieren.

Technische Daten:

Angabe des BAK

Genauigkeit

Reaktionszeit

Sensor

Energieversorgung

Display

Batterielebensdauer

Gerätedimensionen

Gewicht

Kalibrierung

0,000 bis 4,500‰

(ﬁxe Grundeinstellung)

In der „Alcovisor“ App kann die

Messeinheit in %BAC (USA) oder

mg/L (UK) umgestellt werden.

+/- 0,100‰ bei einem

Referenzwert von 1,000‰

innerhalb von 5 Sekunden

Elektrochemischer Sensor

1 Stück wiederauﬂadbare Lithium

Batterie (400mAh, DC3, 7V)

1,29 Zoll OLED Farb-Display

300 Ladevorgänge, danach muss

die Batterie gegen eine neue

wiederauﬂadbare Batterie getauscht

werden; senden Sie das Gerät bitte an

ACE Instruments, wo der Batterietausch

im Service-Labor durchgeführt wird

(gleichzeitig könnte der Alkoholtester

auch kalibriert werden).

53 mm x 95,5 mm x 17,3 mm (W x H x T)

68,8g

(inklusive wiederauﬂadbarer Batterie)

alle 6-12 Monate, Sie können das Gerät

zum Kalibrieren an die unter www.ace-

instruments.net angegebene Service-

Adresse senden

entsprechend gekennzeichnet. Sollte das Produkt diese Gewähr-

leistung nicht erfüllen, beschränkt sich der Anspruch des Käufers

und die Pﬂichten der ACE Handels- und Entwicklungs GmbH

ausschließlich und nach freiem Ermessen der ACE Handels- und

Entwicklungs GmbH auf den Austausch oder die Reparatur der

betroffenen Waren oder auf eine Erstattung des Kaufpreises für

die beanstandeten Waren.

2. ANWENDUNGSBESCHRÄNKUNG

Die ACE Handels- und Entwicklungs GmbH haftet in keinem Fall

für zusätzliche Schäden, Nebenschäden oder Folgeschäden

wie unter anderem entgangene Gewinne und Nutzungsausfall,

die aus Verkauf, Herstellung oder Nutzung der unter diesem

Haftungsausschluss verkauften Produkte entstehen, unabhängig

davon, ob diese Ansprüche aus Verträgen, Fahrlässigkeit oder

anderen schuldhaften Handlungen hergeleitet werden.

Das Produkt, dem diese Garantie- und Haftungserklärung

beiliegt, ganz gleich, in welcher Version und Benennung,

kann insbesondere nicht rechtsverbindlich dafür herangezo-

gen werden, um die Tauglichkeit einer Person zum Lenken

eines Fahrzeugs oder zur Ausführung einer Handlung, die

unter Alkoholeinﬂuss zu Eigen- und Fremdgefährdung führt,

festzustellen.

Die sorgfältige Prüfung aller Produkte bei Erhalt auf Beschädigun-

gen, eine für die gegebene Anwendung des Käufers geeignete

Kalibrierung und die bestimmungsgemäße Nutzung, Instandset-

zung und Wartung gemäß der Anweisungen in der von der ACE

Handels- und Entwicklungs GmbH gelieferten Produktliteratur

sind zwingende Voraussetzungen für diese Garantie. Instandset-

zungs- oder Wartungsarbeiten durch nicht qualiﬁziertes Personal

führen ebenso zum Erlöschen der Garantie wie die Verwendung

nicht freigegebener Verbrauchsmaterialien oder Ersatzteile. Wie

bei allen technisch anspruchsvollen Produkten ist es eine grund-

legende und für die Garantie der ACE Handels- und Entwicklungs

GmbH zwingende Voraussetzung, dass alle Benutzer dieser

Garantie und Haftung:

GARANTIE

Die ACE Handels- und Entwicklungs GmbH (ACE Instruments)

übernimmt für das Produkt, dem diese Garantie- und Haftungs-

erklärung beiliegt - in allen Versionen und Benennungen - eine

Garantie von zwei Jahren nach dem Kauf auf Material- und

Verarbeitungsfehler; eine Garantie von einem Jahr auf den

Sensor. Diese Garantie schließt die Elektronik sowie das Gehäuse

ein bzw. bezieht sich auf den Sensor ohne Probenahmekom-

ponenten. Nicht unter die Garantie fallen Komponenten, die bei

Wirksamkeit zwangsläuﬁg zerstört werden (z. B. Sicherungen).

Die Garantie gilt ab Datum der Auslieferung oder ab Datum der

ersten Inbetriebnahme (der jeweils kürzere Zeitraum gilt), wenn

dies in der Begleitliteratur des Produkts der ACE Handels- und

Entwicklungs GmbH nicht anders angegeben ist.

Garantie- und Haftungsbeschränkung:

1. PRODUKTBESCHRÄNKUNG

Die ACE Handels- und Entwicklungs GmbH lehnt jegliche weitere

ausdrückliche oder stillschweigend angenommene Garantie ab,

einschließlich der Marktfähigkeit und Eignung für einen bestimm-

ten Zweck. Die Garantie gilt insbesondere nicht für Kalibrierung.

Nach dem Austausch des Sensors ist die Kalibrierung zwingend

erforderlich. Sind bei einem Produkt ein Sensortausch und / oder

eine Kalibrierung notwendig, so erhält der Anwender ggfs. einen

Kostenvoranschlag. Lehnt der Anwender den Kostenvoranschlag

ab, sendet die ACE Handels- und Entwicklungs GmbH das

Produkt unrepariert / unkalibriert zurück und das Produkt wird

Betriebstemperatur

Lagertemperatur

0 bis 40°C

-30 bis 70°C

Produkte mit der Verwendung, den Fähigkeiten und Beschrän-

kungen des Produkts, wie in der betreffenden Produktliteratur

beschrieben, vertraut sind.

3. BERATUNGSBESCHRÄNKUNG

Der Käufer bestätigt, dass er die beabsichtigte Verwendung und

Eignung der gekauften Waren für jeglichen Verwendungszweck in

alleiniger Verantwortung geprüft hat. Zwischen den Parteien wird

ausdrücklich vereinbart, dass jegliche technische oder andere

Beratung durch die ACE Handels- und Entwicklungs GmbH

hinsichtlich der Nutzung der Waren oder Dienstleistungen kosten-

los und auf ausschließliches Risiko des Käufers geleistet wurde.

Daher erwächst der ACE Handels- und Entwicklungs GmbH

keinerlei Verpﬂichtung oder Haftung aus den Empfehlungen oder

deren Ergebnissen.

Author’s Liability:

All information herein was created conscientiously and under the

assumption of correctness. Hence, the author cannot be held

liable for the use of any kind whatsoever and/or any ensuing

consequences. Furthermore, the author is not liable for any costs

or expenses for damage that result from any information in this

document. Any information is subject to change without prior

notice.

Introduction:

Thank you for purchasing our ACE Wave Breathalyzer!

It measures alcohol concentration in human breath using

a fuel cell sensor and calculates the blood alcohol level.

The ACE Wave Breathalyzer offers reliable breath alcohol

test results.

The test result has a tolerance of +/- 0.100‰ with reference

to 1.000‰ (per mill = default setting). By using the „Alcovisor“

app you can change the measurement unit into %BAC (USA)

or mg/L (UK).

The device must only be used pursuant to the instructions

mentioned in this manual.

ACE Wave Operating Manual

Short description:

The ACE Wave Breathalyzer can be operated by three buttons

and has got a Bluetooth function so you can use the ACE Wave

in combination with a smartphone (only with iOS or Android

system / no tablets). To use the ACE Wave with your smartphone

you have to download the „Alcovisor“ app from the App Store

(iOS) or from Google Play (Android).

The fuel cell sensor inside the ACE Wave Breathalyzer can be

calibrated. To maintain the measurement accuracy it should be

calibrated regularely. For a calibration service you can send the

device to ACE Instruments (see www.ace-instruments.net).

For each breath test a mouthpiece is required. You can interprete

the test result 1:1 (e.g. the display shows 0.36 = 0.36 per mill).

Scope of delivery:

g1 Fuel cell ACE Wave Breathalyzer

g5 Mouthpieces

g1 Micro USB charging cable

g1 Black leather bag for a safe transport

g1 Operating Manual (German & English)

Label of individual components:

Left button

(to go up in

the menu)

Right button

(to go down in

the menu)

Digital display

with 4 digits

(3 decimals)

On / Off / Enter

Air outlet

(always keep this

part unblocked)

USB

Charging

port

Speaker

(Backside)

Mouthpiece

slot

This way you receive results that are as

accurate as possible:

a) Wait at least 15 minutes after your last sip of alcohol.

Do not eat, drink or smoke during that time.

b) Do not open the casing.

c) Do not keep the breathalyzer in cold, hot,

moist or badly ventilated places.

d) Keep the breathalyzer out of the reach of children.

e) Conduct three inlet tests after long storage before conducting

the actual alcohol test.

f) Do not drop the breathalyzer.

g) Let the battery be exchanged if it is depleted (for this service

you can contact [email protected]). Diminished battery

capacity leads to incorrect test results.

h) Do not conduct tests in loud (sound waves disrupt the sensor),

drafty or poorly ventilated places.

i) After a test result of 1.000‰ (‰ = EU standard), 0.500 mg/L

(mg/L = UK standard) or 0.100% BAC (% BAC =US standard) or

higher the sensor needs rest time. In this case wait at least three

minutes before the next test.

j) Do not conduct tests in very cold, very hot or an unventilated,

smoky ambience.

k) Store the breathalyzer in a way to avoid penetration by dust

or liquids.

l) Blowing too hard may cause damage to the sensor as saliva

ﬂows into it.

ACE Instruments recommends:

gAlways use a new mouthpiece for each person and test that

is conducted. ACE Instruments assumes no liability for any

damages which arise when several people use the same

mouthpiece for multiple tests.

gOnly use the provided single packed and hygienic

mouthpieces - more are available at www.ace-instruments.

net. During each test the ACE Wave Breathalyzer’s internal and

external parts come into contact with human secretion (saliva,

blood, sweat, etc.)!

gUse safety gloves when pulling out a mouthpiece used by

another person! You can buy appropriate gloves at ACE Technik

(www.ace-technik.de).

Preparation for the test (equally if you use the

breathalyzer with or without the “Alcovisor” app):

1. Check if the rechargeable battery is loaded. If you want to load

the device so please use the Micro USB cable which is delivered

together with the device. During the loading you can see a blue

light inside the mouthpiece slot. If the loading is completed this

light will turn into green colour.

2. Put a mouthpiece on the mouthpiece connection, which is on

the side of the device. Make sure the mouthpiece is attached

properly.

Conducting the measurement

by using the “Alcovisor” app:

1. Download the „Alcovisor“ app from the App Store (iOS) or

Google Play (Android) on your phone and open the app on your

phone.

2. Press for about 2 seconds the middle button (on the front of

the breathalyzer) to switch on. The total number of the previously

conducted tests appear on the display of alcohol tester for about

2 seconds (this may be at a new device at up to 10 tests, if the

equipment has been tested for quality assurance before delivery).

3. The alcohol test device will now connect via Bluetooth with the

app on your phone and in parallel the sensor of the breathalyzer

heats up.

4. If the connection is successful, then you can see „Ready“ on

top of the app and on the display of the breathalyzer you see

„Connected“. In the middle of the app you see „Tap to begin“ -

please tap there and you will see „Blow“.

5. Now take a deep breath and blow for about 5 seconds

constantly and without a break into the mouthpiece of the

Inhaltsverzeichnis

Sprachen:

Andere ACE INSTRUMENTS Prüfgeräte Handbücher

ACE INSTRUMENTS

ACE INSTRUMENTS ACE A Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE View Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ALP-1 med Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS II Basic plus Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS AL6000 Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE II Basic plus Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE Neo Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE X Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS AFM-5 Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE Prime Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE View Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS Solid Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS DA-5000 Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE X Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE II Basic plus Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS AL5500 plus Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ALP-1 med Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS AFM-5 Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE DA-5000 Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS Solid Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS ACE Easy Bedienungsanleitung

ACE INSTRUMENTS

ACE INSTRUMENTS AL5500 plus Bedienungsanleitung

Beliebte Prüfgeräte Handbücher anderer Marken

SMART

SMART KANAAD SBT XTREME 3G Series Bedienungsanleitung

Agilent Technologies

Agilent Technologies BERT Serial Bedienungsanleitung

Agilent Technologies

Agilent Technologies N3280A Bedienungsanleitung

Vernier

Vernier Go Direct Voltage Bedienungsanleitung

Lifeloc

Lifeloc R.A.D.A.R. Bedienungsanleitung

Fluke

Fluke T5-600 Bedienungs- und Montageanleitung

Mercury

Mercury TSL01 Bedienungsanleitung

MAHA

MAHA MBT Series Bedienungsanleitung

Fuji Electric

Fuji Electric P-61 Bedienungsanleitung

ETC

ETC SealerAtor Bedienungsanleitung

Skyfine

Skyfine ETHYWAY V2 Bedienungsanleitung

Appion

Appion G5 Twin Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 8159-0112A Bedienungsanleitung

BW Technologies

BW Technologies MicroDock II Bedienungsanleitung

Sun Nuclear

Sun Nuclear 1027 Bedienungsanleitung

Biomark

Biomark HPR LITE READER Bedienungsanleitung

Hioki

Hioki 3169-20 Bedienungsanleitung

Ashcroft

Ashcroft ATE-100 Bedienungsanleitung
