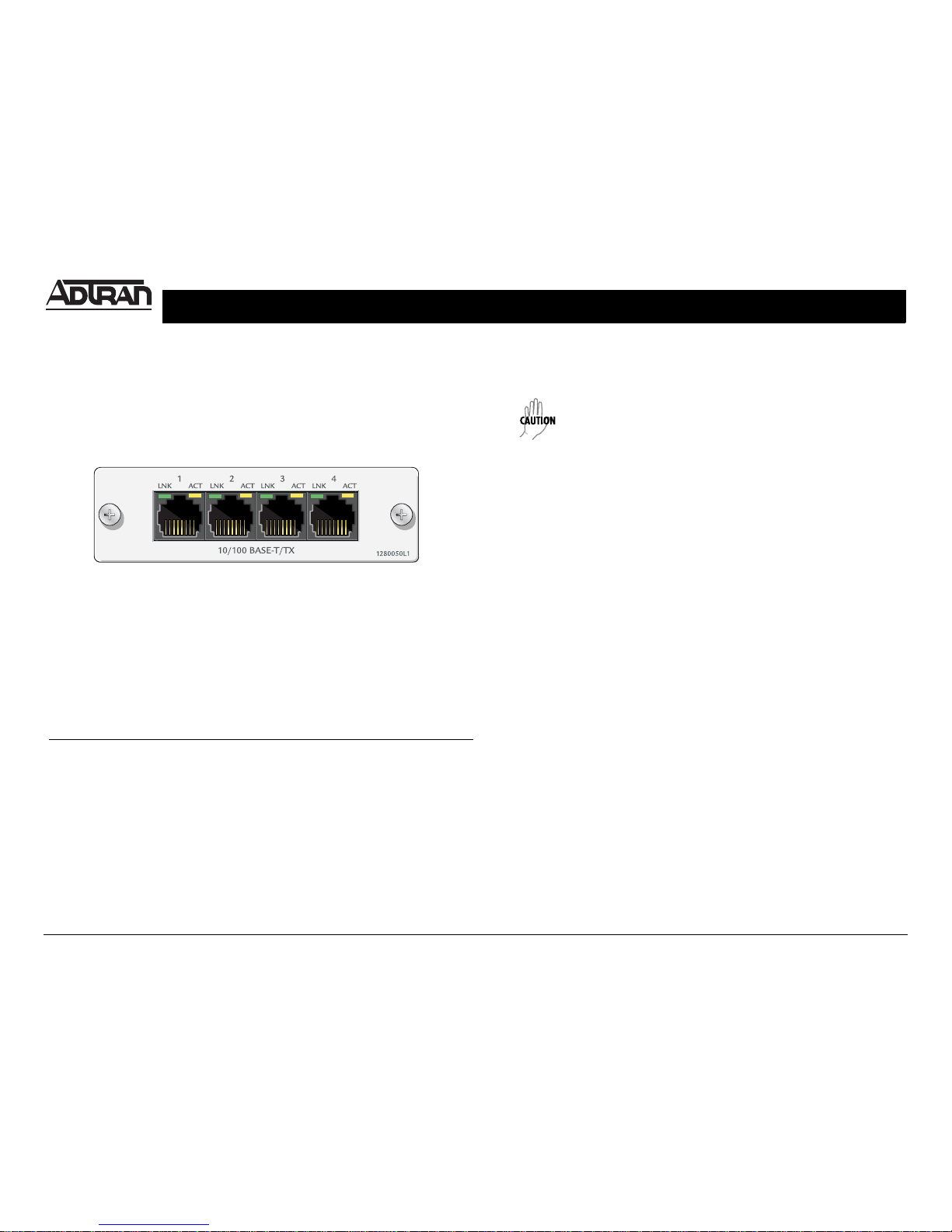

TRACER ETHERNET SWITCH MODULE P/N 1280050L1

For more detailed documentation, visit us online at www.adtran.com

Quick Start Guide

Quick Start Guide, 61280050L1-13A, January 2005 Technical Support 1-888-4ADTRAN (1-888-423-8726) Copyright ©2005 ADTRAN, All Rights Reserved

SPECIFICATIONS

Interface Type: (4) 10BaseT/100BaseTX interfaces with auto MDI/MDIX

crossover on all interfaces

Flow Control: Back-pressure flow control on all half-duplex interfaces

Pause-frame flow control on full-duplex interfaces

Environmental

Specifications: Operating Temperature: -25°C to 65°C

Storage Temperature: -20°C to 70°C

Relative Humidity: Up to 95% non-condensing

Compliance: FCC Part 15, Class A

NETWORK CONNECTION PINOUT

Pin Name Source Description

1 RX1 Attached Equipment Receive Positive

2 RX2 Attached Equipment Receive Negative

3 TX1 Module Transmit Positive

4, 5 UNUSED N/A —

6 TX2 Module Transmit Negative

7, 8 UNUSED N/A —

INSTALLATION INSTRUCTIONS

1. Remove the cover plate from the appropriate option slot in the TRACER

rear panel.

2. Slide the TRACER Ethernet Switch Module into the option slot until the

module is firmly positioned in the chassis.

3. Secure the thumbscrews at both edges of the module. Tighten with a

screwdriver.

4. Connect the cables to the associated device(s).

5. Complete installation of remaining modules and system as specified in

the TRACER 6000 Series System Manual.

The TRACER Ethernet Switch Module is not

hot-swappable. Remove power from the TRACER

system before installing or removing the module.
