ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

Contenitori/ Storage Units

1/6

4x4

4X42 . . . .

MANUTENZIONE

Per la normale pulizia si

consiglia di utilizzare

detergenti di uso comune.

Si sconsiglia l'utilizzo di

detergenti abrasivi, acidi e

anticalcare.

MAINTENANCE

For normal cleaning use

common detergents.

Do not use either abrasive

detergents or solvents,

acids and anti limestone.

NOTA

La ferramenta in dotazione

permette Il ssaggio degli

accessori su pareti in

mattoni pieni o forati e in

calcestruzzo.

Per pareti in cartongesso è

necessario rinforzare

adeguatamente la zona

interessata ed

eventualmente adottare

sistemi di ssaggio specici.

NOTE

The assembly material

supplied allows the

installation of the accessories

on solid and hollow brick

walls and on concrete walls.

For plasterboard walls it is

necessary to reinforce

adequately the area

concerned and to adopt

specic xing systems if

necessary.

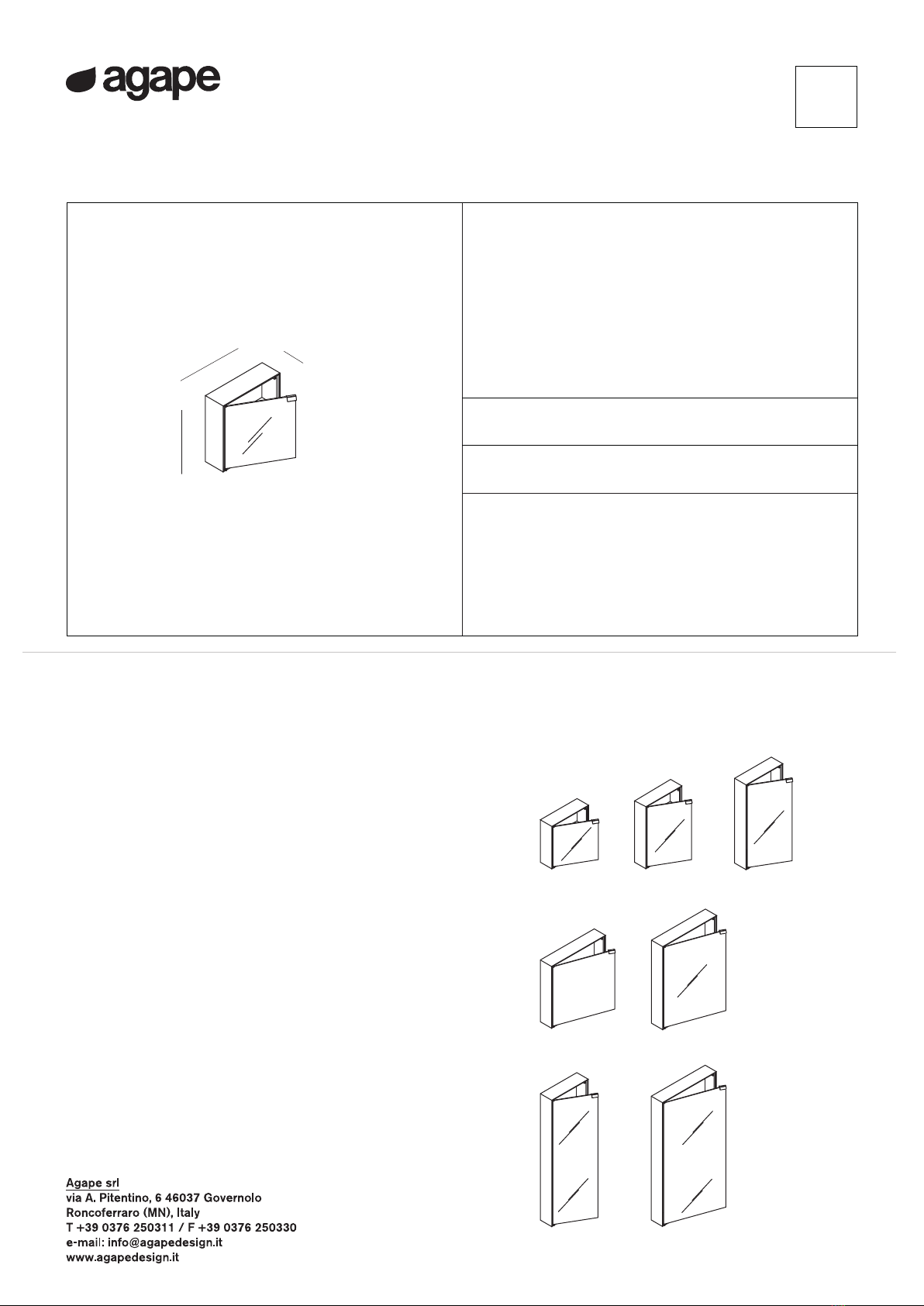

Specchio contenitore

Wall mounted mirror cabinet

400 (15” 3/4)

400 (15”3/4)

125 (4”7/8)

A4X4289

40x40

A4X4293

60x60

A4X4291

40x120

A4X4292

40x60 A4X4290

40x80

A4X4290H

60x80

A4X4291H

60x120

A4X4289

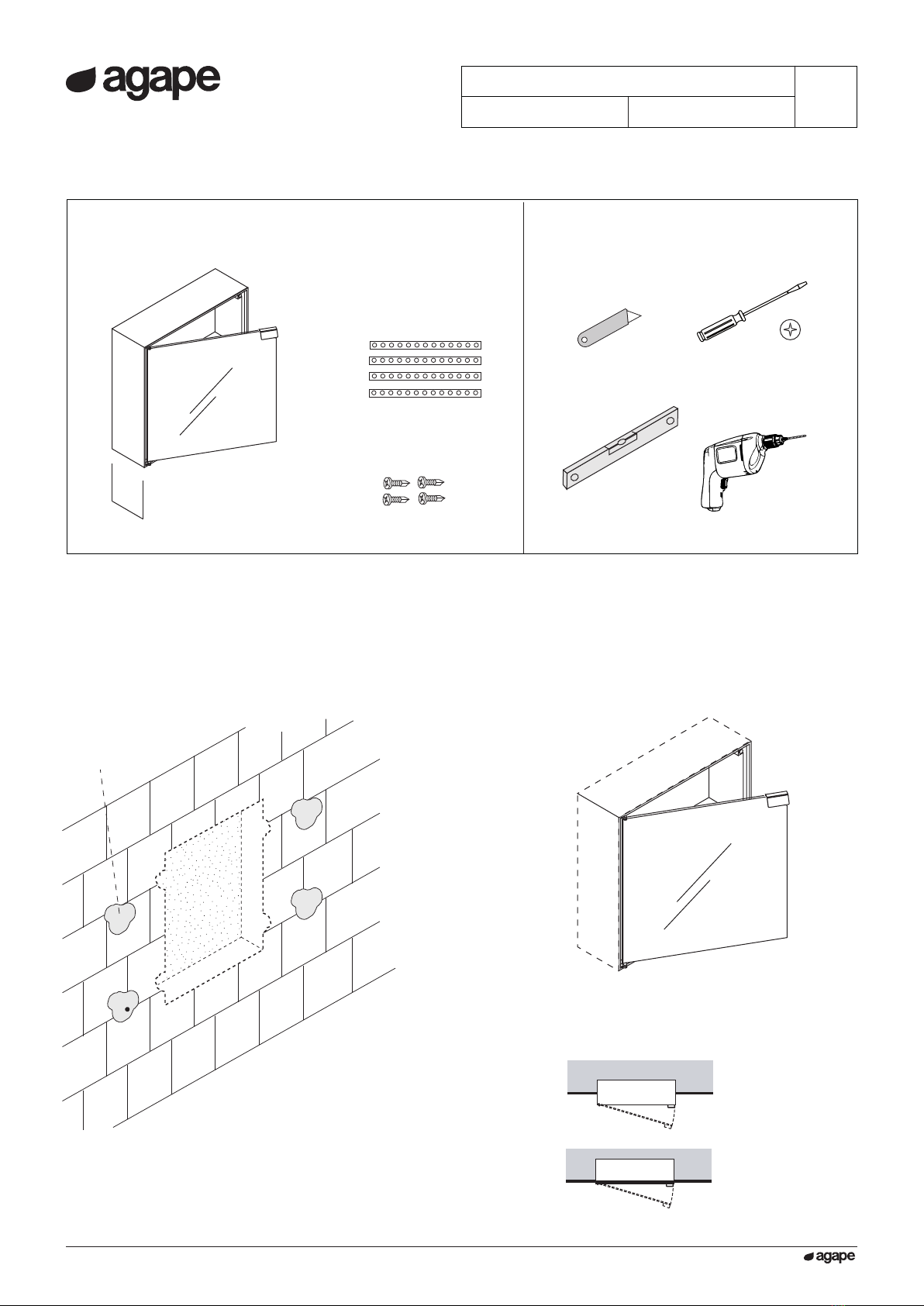

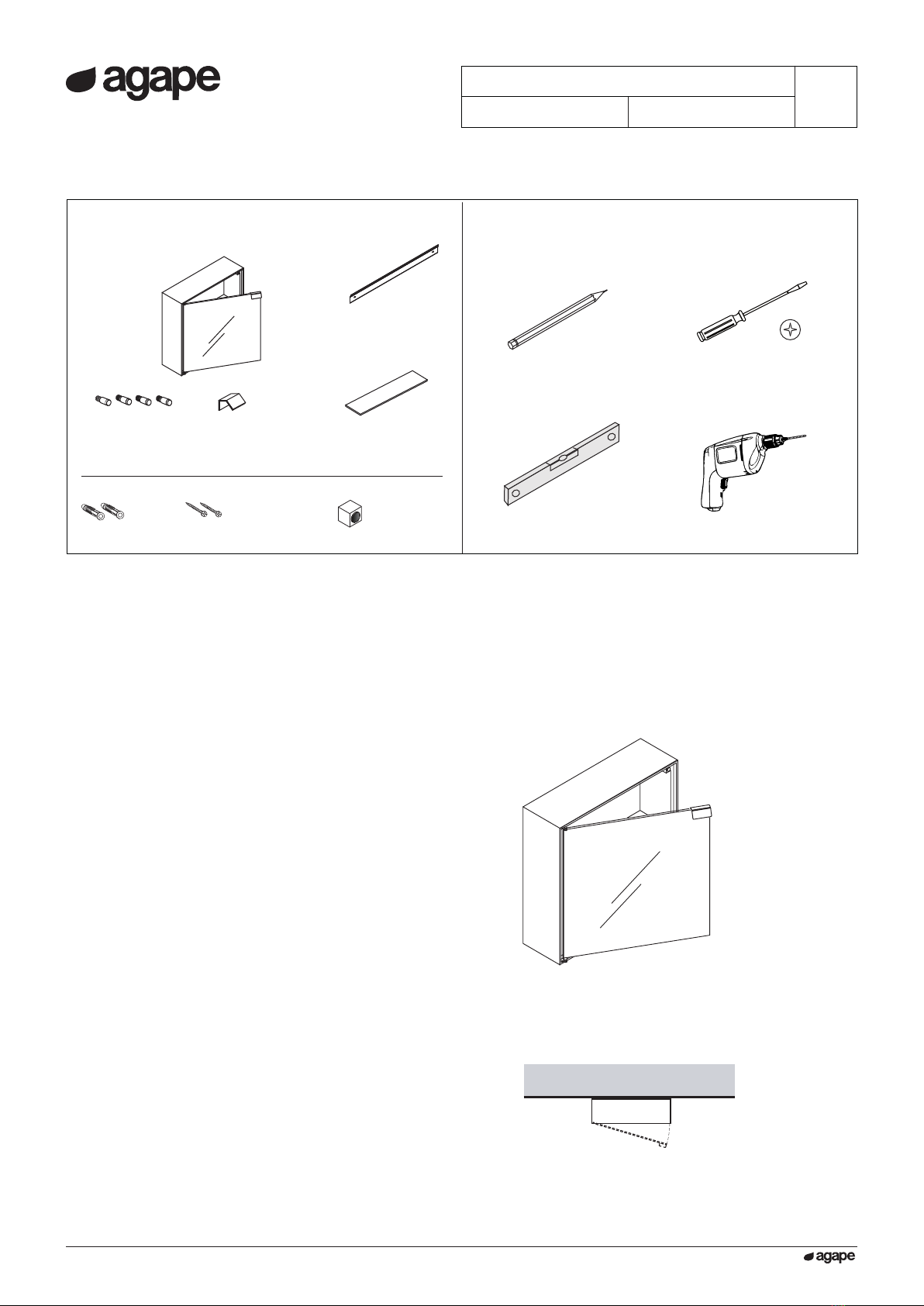

CONTENUTO DELLA CONFEZIONE

PACKAGE CONTENTS

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

COD.

06244 20060500/3 - SV

VERS.

STRUMENTI

TOOLS

2/6

4x4 . . .

CONTENITORE INSTALLATO

STORAGE MOUNTED

ø 8 (5/16”)

(B) (C)

Kit di fissaggio - Kit for fixing

(A)

Guida/Rail

Ripiani-Quantità variabile

Shelves-Variable quantity

Maniglia/Handle

4 Supporti per ripiano

4 Shelve Support

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

4x4 . . .

3/6

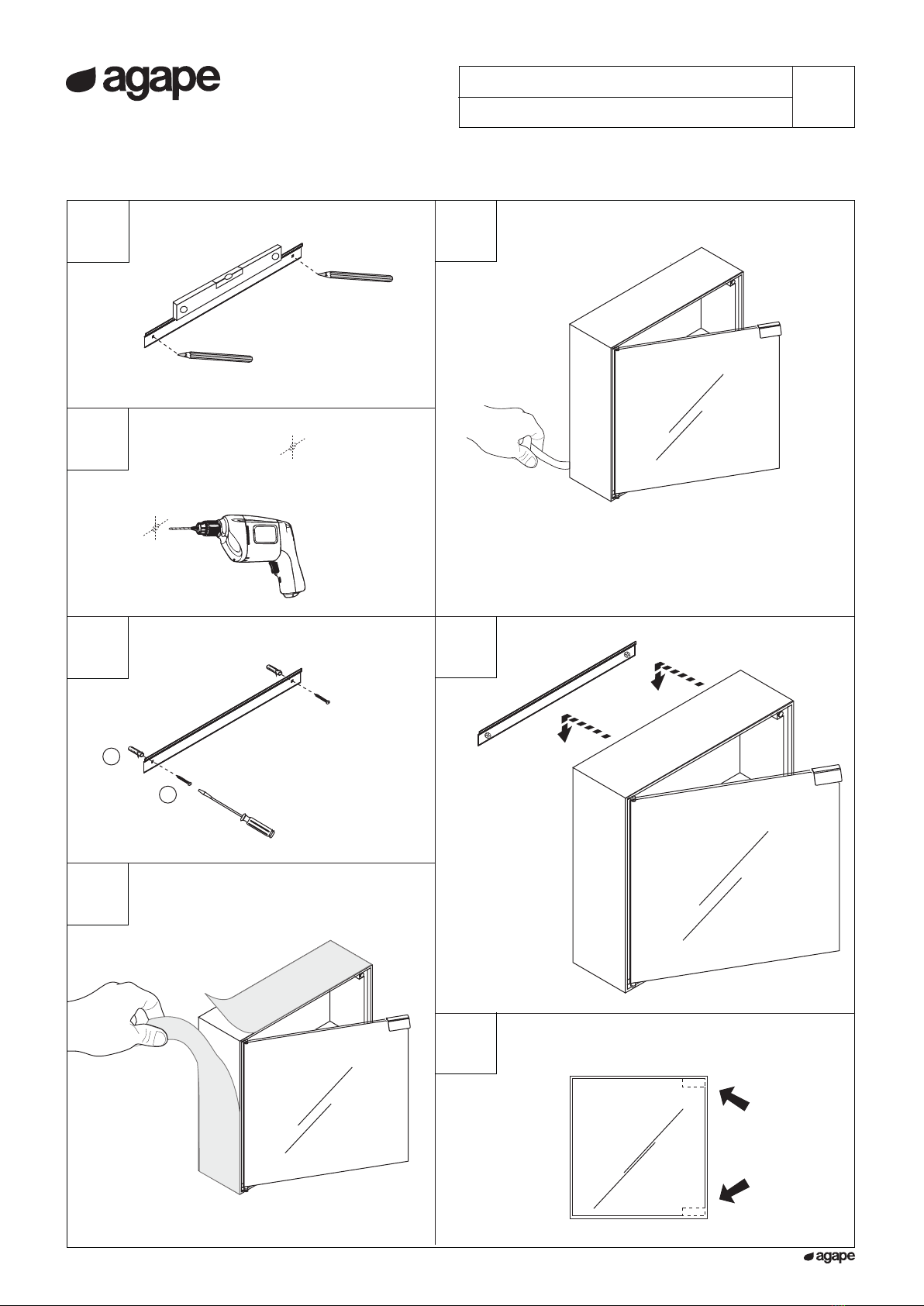

Togliere il biadesivo

Remove the double sided tape

Denire la posizione della maniglia (in alto o in basso).

Dene the position of the handle (on top or on the bottom).

Asportare la pellicola / Remove the film

ø 8 (5/16”)

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

4x4 . . .

4/6

8 11

10 12

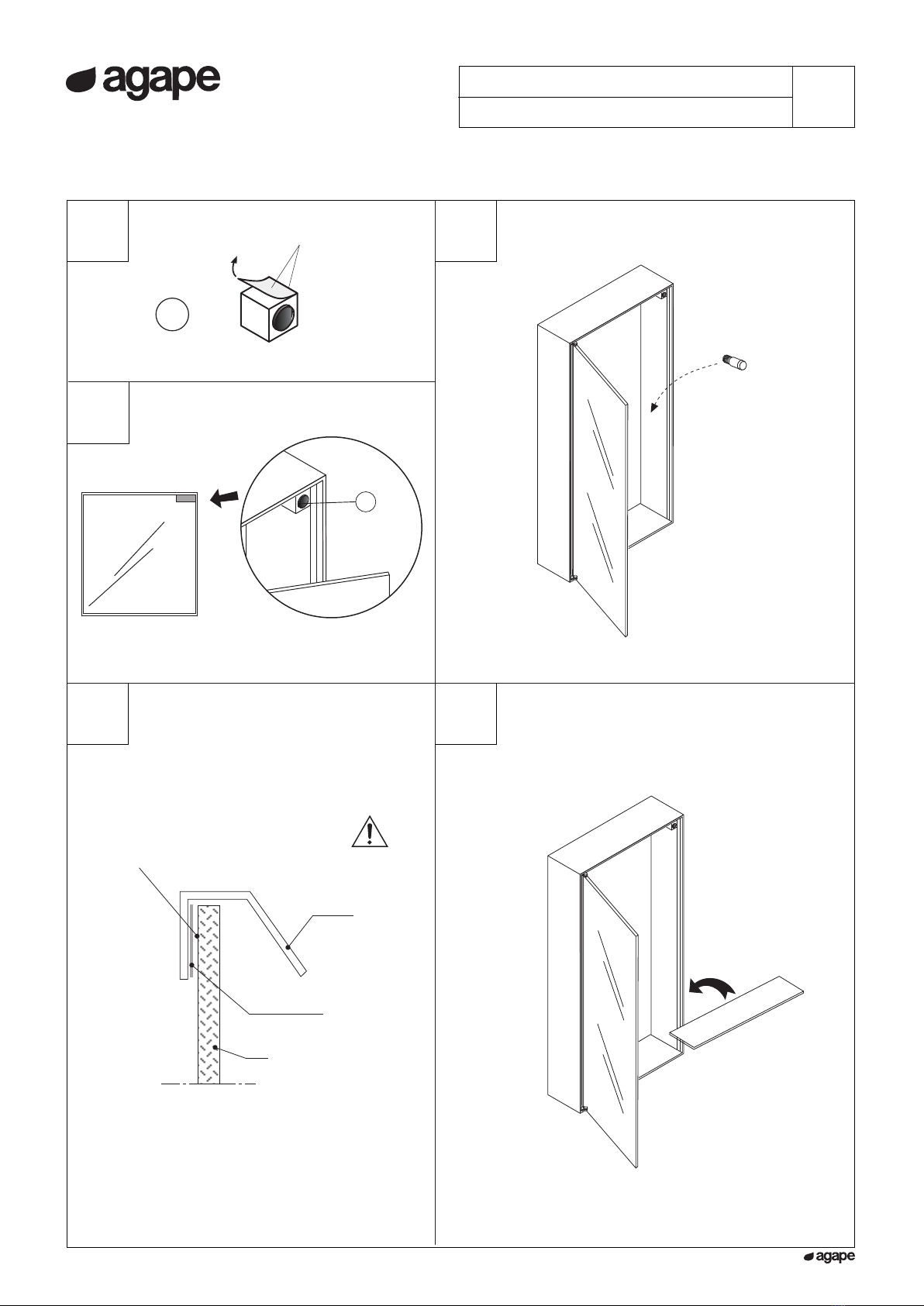

Supporti x 4

Support x 4

biadesivo

double sided tape

Maniglia /

Handle

Posizionare la maniglia allineata al bordo dell’anta.

Position the handle aligned with the door’s edge.

maniglia

handle

biadesivo

double sided tape

anta

door

Prima di applicare la maniglia sgrassare e

pulire con cura la superficie di incollaggio

Please clean and degrease carefully the mirror

surface before glueing the handle

Ripiani

Shelves

Ricavare la nicchia in base alle misure

del 4x4 e alla posizione degli ancoraggi.

Create the niche based on the measures

of the 4x4 and on the bracing's position.

CONTENUTO DELLA CONFEZIONE

PACKAGE CONTENTS

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

COD.

06244 20060500/3 - SV

VERS.

STRUMENTI

TOOLS

5/6

4x4 . . . . incassato / built

INSTALLATO

MOUNTED

PREDISPOSIZIONE

PREDISPOSITION

ø 8 (5/16”)

125

Fascette preforate

Predrilled ties

Viti autoperforanti 3,5x13

self-drilling screw

PREDISPOSIZIONE per incasso e

semincasso

PREDISPOSITION for built-in end

testimoni di intonaco

plaster

Semincasso/ Semi-built-in

Incassototale / built-in

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

6/6

100

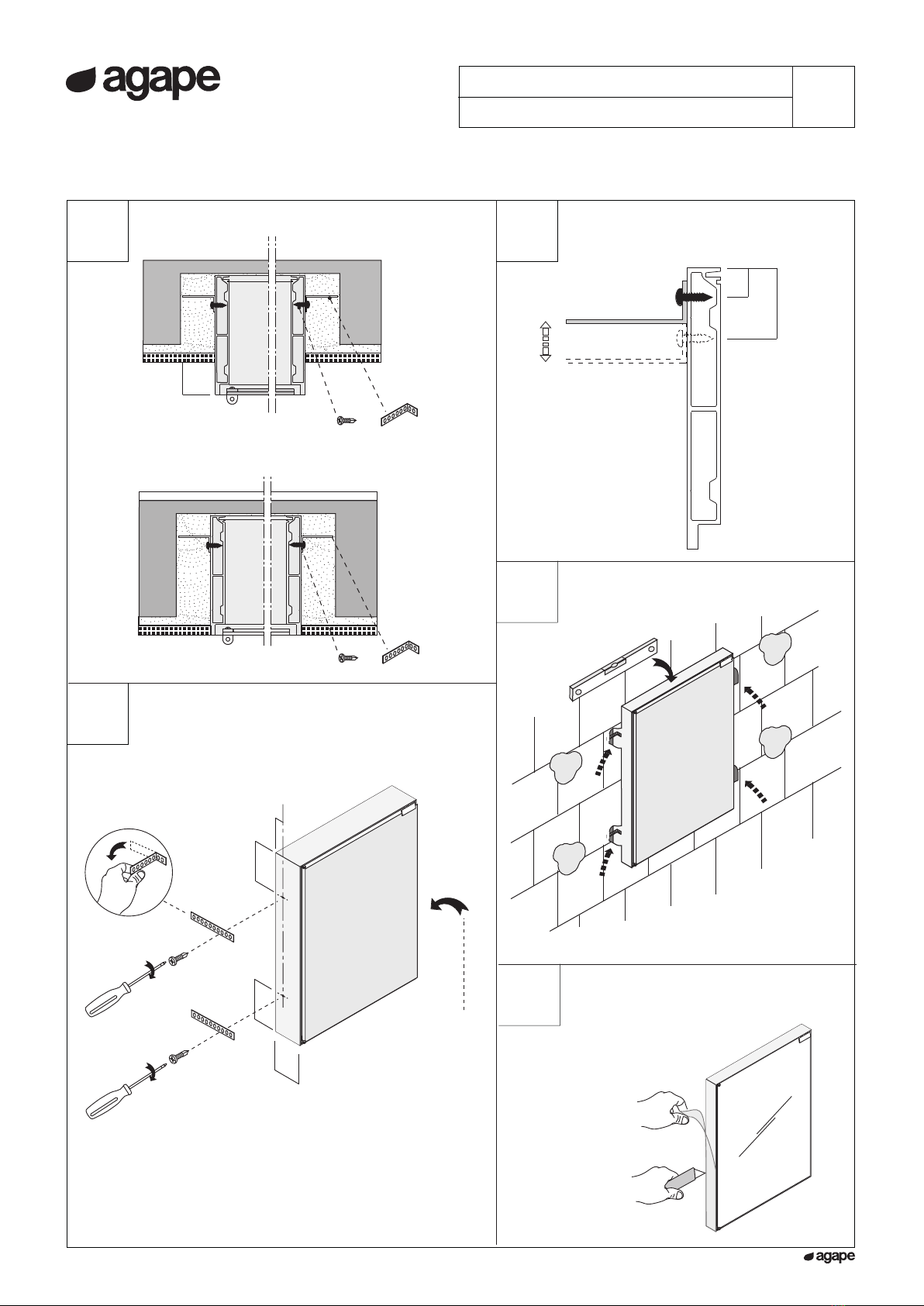

Ripetere le

operazioni

Repeat the

procedure

Fissaggio ancoraggi al anco

Fixing of the bracing alongside

muratura

masonry

Max 100

rivestimento/coating

intonaco/plaster

15/35

125

Semincasso/ Semi-built-in

Incasso totale / Built-in

Inserire e bloccare il contenitore con

malta rapida o schiuma poliuretanica

Insert and block the container with rapid

mortar or polyuretane foam

Terminata l'applicazione del rivestimento incidere

delicatamente per asportare la pellicola eccedente

Finished the coating, incise carefully to remove

the film in excess.

Per semincasso/ For semi-built-in

4x4 . . . . incassato / built
