Air Liquide MAJOR 251S Montageanleitung

800034322 Rev. 01

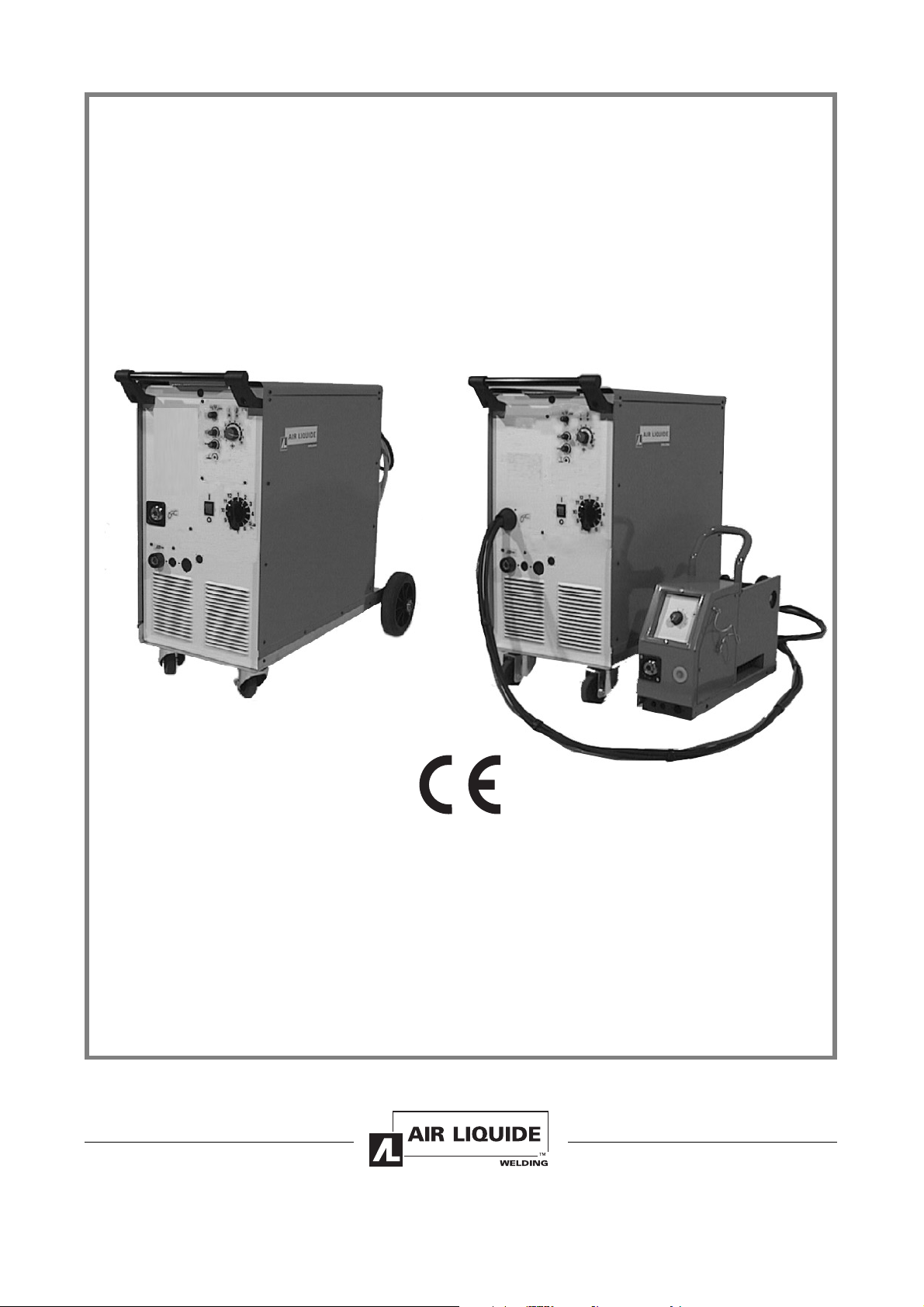

MAJOR 251S

JUNIOR 201/203/283/283S

INSTRUCTION DE SECURITE D’EMPLOI ET D’ENTRETIEN

SAFETY INSTRUCTION FOR USE AND MAINTENANCE

BETRIEBS- WARTUNGS- UND SICHERHEITSANLEITUNG

ISTRUZIONI PER LA SICUREZZA NELL’USO E PER LA MANUTENZIONE

INSTRUCCIONES DE SEGURIDAD, EMPLEO Y MANTENIMIENTO

INSTRUCÕES DE SEGURANÇA DE UTILIZAÇÃO E DE MANUTENÇÃO

VEILIGHEIDSINSTRUCTIES VOOR GEBRUIK EN ONDERHOUD

INSTRUKTIONER FÖR SÄKERHET, ANVÄNDING OCH UNDERÅLL

EDITION : F / GB /D/I/E/P/NL/S

REVISION :

DATE : 09-2003

REF 8595-0975

DE 371-472

Le soudage à l'arc et le coupage plasma peuvent être

dangereux pour l'opérateur et les personnes se trouvant à

proximité de l'air de travail. Lire le manuel d'utilisation.

Arc welding and plasma cutting may be dangerous for the

operator and persons close to the work area. Read the

operating manual.

Das Lichtbogenschweißen und das Plasmaschneiden können

für den Benutzer und für Personen, die sich in der Nähe des

Arbeitsbereichs aufhalten, gefährlich sein. Das

Benutzerhandbuch durchlesen.

La saldatura con arco e il taglio plasma possono essere

pericolosi per l’operatore e le persone che si trovano in

prossimità della zona di lavoro. Leggere le istruzioni per l’uso.

La soldadura por arco y el corte plasma pueden ser peligrosos

para el operador y las personas que se encuentran cerca del

área de trabajo. Leer el manual de utilización.

A soldadura a arco e o corte a plasma podem ser perigosos

para o operador e para as pessoas que se encontrem próximo

da zona de trabalho. Ler o manual de utilização.

Booglassen en plasmasnijden kunnen gevaarlijk zijn voor de

operator en de mensen in de omgeving van de werkzone.

Lees de gebruiksaanwijzing.

Bågsvetsning och plasmaskärning kan innebära faror för

operatören och de personer som befinner sig i närheten av

arbetsområdet. Läs användarmanualen.

Buesvejsning og plasma skæring kan være farligt for operatøren

og personer, som befinder sig i nærheden af arbejdsområdet.

Læs brugsanvisningen.

FGB

CONSIGNES DE SECURITE . . . . . . . . . . . . . . . . . . . . . . . .3

A - INFORMATIONS GENERALES . . . . . . . . . . . . . . . . . . . .8

1. PRESENTATION DE L'INSTALLATION . . . . . . . . . . . . . . . .8

2. DESCRIPTION DE LA FACE AVANT . . . . . . . . . . . . . . . . . .8

3. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . .8

4. CARACTERISTIQUES TECHNIQUES DE LA PLATINE . . . . .8

5. DIMENSIONS ET POIDS . . . . . . . . . . . . . . . . . . . . . . . . .9

6. TORCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

B - MISE EN SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . .10

1. RACCORDEMENT PRIMAIRE . . . . . . . . . . . . . . . . . . . . .10

2. RACCORDEMENT GAZ . . . . . . . . . . . . . . . . . . . . . . . . . .10

3. RACCORDEMENT DU DEVIDOIR . . . . . . . . . . . . . . . . . .10

4. MISE EN PLACE DU FIL . . . . . . . . . . . . . . . . . . . . . . . . .11

5. INVERSEUR DE POLARITE . . . . . . . . . . . . . . . . . . . . . .11

C - INSTRUCTIONS DíEMPLOI . . . . . . . . . . . . . . . . . . . . .11

1. MISE SOUS TENSION . . . . . . . . . . . . . . . . . . . . . . . . . .11

2. DOMAINE D'EMPLOI . . . . . . . . . . . . . . . . . . . . . . . . . . .11

3. SOUDAGE NERTALIC POINT . . . . . . . . . . . . . . . . . . . . .11

4. SOUDAGE SÉQUENTIEL . . . . . . . . . . . . . . . . . . . . . . . . .11

5. SOUDAGE POINT / INTERMITTENT . . . . . . . . . . . . . . . .12

D - MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

1. ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

2. PIECES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . .13

SCHEMAS ELECTRIQUES ET ILLUSTRATIONS . . . . . . . . . . .47

SOMMAIRE

SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . .3

A - GENERAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . .8

1. PRESENTATION OF INSTALLATION . . . . . . . . . . . . . . . . .8

2. FRONT PANEL DESCRIPTION . . . . . . . . . . . . . . . . . . . . .8

3. TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . .8

4. WIRE FEED PLATE UNIT TECHNICAL SPECIFICATIONS . .8

5. DIMENSIONS AND WEIGHT . . . . . . . . . . . . . . . . . . . . . . .9

6. TORCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

B - STARTING UP . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

1. PRIMARY CONNECTION . . . . . . . . . . . . . . . . . . . . . . . .10

2. GAS CONNECTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . .10

3. WIRE FEED CONNECTIONS . . . . . . . . . . . . . . . . . . . . . .10

4. POSITIONING THE WIRE . . . . . . . . . . . . . . . . . . . . . . . .11

5. POLARITY SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

C - INSTRUCTIONS FOR USE . . . . . . . . . . . . . . . . . . . . .11

1. POWER ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2. APPLICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

3. NERTALIC SPOT WELDING . . . . . . . . . . . . . . . . . . . . . .11

4. SEQUENTIAL WELDING . . . . . . . . . . . . . . . . . . . . . . . . .11

5. SPOT / SEQUENTIAL WELDING . . . . . . . . . . . . . . . . . . .12

D - MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

1. SERVICING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

2. SPARE PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

ELECTRICAL DIAGRAMS AND FIGURES . . . . . . . . . . . . . . .47

CONTENTS

D I

SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . .14

A - ALLGEMEINE INFORMATIONEN . . . . . . . . . . . . . . . . . .19

1. PRÄSENTATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

2. BESCHREIBUNG FRONTSEITE . . . . . . . . . . . . . . . . . . . .19

3. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4. TECHNISCHE SPEZIFIKATIONEN DES DRAHTZUFUHRPLATINE .19

5. ABMESSUNGEN UND GEWICHT . . . . . . . . . . . . . . . . . .20

6. BRENNER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

B - INBETRIEBNAHME . . . . . . . . . . . . . . . . . . . . . . . . . .21

1. E-ANSCHLUSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

2. GASANSCHLUSS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

3. ANSCHLUSS DES DRAHTVORSCHUBGERATS . . . . . . . .21

4. SCHWEISSDRAHT EINLEGEN . . . . . . . . . . . . . . . . . . . .22

5. POLARITATSINVERTER . . . . . . . . . . . . . . . . . . . . . . . . .22

C - BETRIEBSANWEISUNGEN . . . . . . . . . . . . . . . . . . . . .22

1. SPANNUNG EINSCHALTEN . . . . . . . . . . . . . . . . . . . . . .22

2. ANWENDUNGSBEREICHE . . . . . . . . . . . . . . . . . . . . . . .22

3. NERTALIC PUNKTSCHWEISSEN . . . . . . . . . . . . . . . . . .22

4. SEQUENZSCHWEISSEN . . . . . . . . . . . . . . . . . . . . . . . . .22

5. PUNKTSCHWEISSEN / INTERMITTIERENDES SCHWEISSEN 23

D- WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

1. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2. ERSATZTEILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

E-SCHALTBILDER UND ABBILDUNGEN . . . . . . . . . . . . . . .47

INHALTSVERZEICHNIS

REGOLE DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . .14

A - INFORMAZIONI GENERALI . . . . . . . . . . . . . . . . . . . . .19

1. PRESENTAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

2. DESCRIZIONE DELLA FACCIATA . . . . . . . . . . . . . . . . . .19

3. CARATTERISTICHE TECNICHE . . . . . . . . . . . . . . . . . . . .19

4. CARATTERISTICHE TECNICHE DEL PIASTRA . . . . . . . . .19

5. DIMENSIONI E PESO . . . . . . . . . . . . . . . . . . . . . . . . . . .20

6. TORCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

B - MESSA IN SERVIZIO . . . . . . . . . . . . . . . . . . . . . . . . .21

1. COLLEGAMENTO ELETTRICO . . . . . . . . . . . . . . . . . . . .21

2. COLLEGAMENTO GAS . . . . . . . . . . . . . . . . . . . . . . . . . .21

3. WIRE FEED CONNECTIONS . . . . . . . . . . . . . . . . . . . . . .21

4. POSIZIONAMENTO DEL FILO . . . . . . . . . . . . . . . . . . . . .22

5. INVERTITORE DI POLARITA . . . . . . . . . . . . . . . . . . . . . .22

C - ISTRUZIONI D’USO . . . . . . . . . . . . . . . . . . . . . . . . .22

1. MESSA SOTTO TENSIONE . . . . . . . . . . . . . . . . . . . . . . .22

2. APPLICAZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

3. SALDATURA NERTALIC PUNTO . . . . . . . . . . . . . . . . . . .22

4. SALDATURA SEQUENZIALE . . . . . . . . . . . . . . . . . . . . . .22

6. SALDATURA PUNTI / INTERMITTENTE . . . . . . . . . . . . .23

D - MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . .23

1. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2. PEZZI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . .24

SCHEMA ELETTRICO E DISEGNI . . . . . . . . . . . . . . . . . . .47

INDICE

E P

CONSIGNAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . .25

A - INFORMACIONES GENERALES . . . . . . . . . . . . . . . . . .30

1. PRESENTACIÓN DE LA INSTALACIÓN . . . . . . . . . . . . . .30

2. DESCRIPCIÓN DE LA CARA FRONTAL . . . . . . . . . . . . .3O

3. CARACTERÍSTICAS TÉCNICAS . . . . . . . . . . . . . . . . . . . .30

4. CARACTERÍSTICAS TÉCNICAS DE LA PLETINA . . . . . . .30

5. DIMENSIONES Y PESOS . . . . . . . . . . . . . . . . . . . . . . . .31

6. TORCHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

B - PUESTA EN SERVICIO . . . . . . . . . . . . . . . . . . . . . . . .32

1. CONEXIÓN ELÉCTRICA . . . . . . . . . . . . . . . . . . . . . . . . .32

2. CONEXIÓN GAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

3. CONEXION DE LA DEVANADERA . . . . . . . . . . . . . . . . . .32

4. COLOCACIÓN DEL HILO . . . . . . . . . . . . . . . . . . . . . . . .33

5. INVERSOR DE POLARIDAD . . . . . . . . . . . . . . . . . . . . . .33

C - INSTRUCCIONES DE EMPLEO . . . . . . . . . . . . . . . . . . .33

1. PUESTA EN TENSIÓN . . . . . . . . . . . . . . . . . . . . . . . . . .33

2. APLICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

3. SOLDADURA NERTALIC POR PUNTOS . . . . . . . . . . . . .33

4. SOLDADURA SECUENCIAL . . . . . . . . . . . . . . . . . . . . . .33

5. SOLDADURA PUNTO / INTERMITTENTE . . . . . . . . . . . .34

D - MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . .34

1. MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

2. PIEZAS DE RECAMBIO . . . . . . . . . . . . . . . . . . . . . . . . .34

ESQUEMAS ELÉCTRICOS E ILUSTRACIONES . . . . . . . . . . .47

SUMARIO

RECOMENDAÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . .25

A - INFORMAÇÕES . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

1. APRESENTAÇÃO DA INSTALAÇÃO . . . . . . . . . . . . . . . . .30

2. DESCRIÇÃO DO PAINEL DIANTEIRO . . . . . . . . . . . . . . .30

3. ESPECIFICAÇÕES TÉCNICAS . . . . . . . . . . . . . . . . . . . . .30

4. CARACTERÍSTICAS TÉCNICAS DE LA PLATINA . . . . . . .30

5. DIMENSÕES E PESO . . . . . . . . . . . . . . . . . . . . . . . . . . .31

6. TOCHA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

B - COLOCAÇÃO EM SERVIÇO . . . . . . . . . . . . . . . . . . . . .32

1. LIGAÇÃO ELÉCTRICA . . . . . . . . . . . . . . . . . . . . . . . . . .32

2. LIGAÇÃO GÁS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

3. LIGAÇÃO DO ALIMENTADOR DE FIO . . . . . . . . . . . . . . .32

4. POSICIONAMENTO DO FIO . . . . . . . . . . . . . . . . . . . . . .33

5. INVERSOR DE POLARIDADE . . . . . . . . . . . . . . . . . . . . .33

C - INSTRUÇÕES DE UTILIZAÇÃO . . . . . . . . . . . . . . . . . . .33

1. LIGAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

2. APLICAÇÕES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

3. SOLDADURA NERTALIC POR PONTOS . . . . . . . . . . . . .33

4. SOLDADURA SEQUENCIAL . . . . . . . . . . . . . . . . . . . . . .33

5. SOLDADURA PONTO / INTERMITENTE . . . . . . . . . . . . .34

D - MANUTENÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

1. LIMPEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

2. PEÇAS SOBRESSELENTES . . . . . . . . . . . . . . . . . . . . . .34

ESQUEMAS ELÉCTRICOS E ILUSTRAÇÕES . . . . . . . . . . . . .47

ÍNDICE

NL S

VEILIGHEIDSINSTRUCTIES . . . . . . . . . . . . . . . . . . . . . . .36

A - ALGEMENE INFORMATIE . . . . . . . . . . . . . . . . . . . . . .41

1. VOORSTELLING VAN DE INSTALLATI . . . . . . . . . . . . . .41

2. BESCHRIJVING FRONTPANEEL . . . . . . . . . . . . . . . . . . .41

3. TECHNISCHE KENMERKEN . . . . . . . . . . . . . . . . . . . . . .41

4. TECHNISCHE KENMERKEN VAN DE PLAAT . . . . . . . . . .41

5. AFMETINGEN EN GEWICHT . . . . . . . . . . . . . . . . . . . . . .42

6. TOORTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

B - OPSTARTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

1. ELEKTRISCHE AANSLUITING . . . . . . . . . . . . . . . . . . . . .43

2. GASAANSLUITING . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

3. AANSLUITNING VAN DE HASPELAAR . . . . . . . . . . . . . .43

4. DRAAD BEVESTIGEN . . . . . . . . . . . . . . . . . . . . . . . . . . .44

5. POLARITEITSOMKEERDER . . . . . . . . . . . . . . . . . . . . . .44

C - GEBRUIKSAANWIJZINGEN . . . . . . . . . . . . . . . . . . . . .44

1. INSCHAKELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

2. TOEPASSINGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

3. NERTALIC PUNTLASSEN . . . . . . . . . . . . . . . . . . . . . . . .44

4. SEQUENTIEEL LASSEN . . . . . . . . . . . . . . . . . . . . . . . . .44

5. PUNT / INTERMITTEREND LASSEN . . . . . . . . . . . . . . . .44

D- ONDERHOUD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

1. ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

2. WISSELSTUKKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

ELEKTRISCH SCHEMA'S EN ILLUSTRATIE . . . . . . . . . . . . .47

INHOUD

SÄKERHETSINSTRUKTIONER. . . . . . . . . . . . . . . . . . . . . .36

A - ALLMÄN INFORMATION . . . . . . . . . . . . . . . . . . . . . .41

1. BESKRIVNING AV MASKINEN . . . . . . . . . . . . . . . . . . . .41

2. BESKRIVNING AV FRAMSIDAN . . . . . . . . . . . . . . . . . . .41

3. TEKNISKA SPECIFIKATIONER . . . . . . . . . . . . . . . . . . . .41

4. TEKNISKA SPECIFIKATIONER PLATTA . . . . . . . . . . . . . .41

5. DIMENSIONER OCH VIKTER . . . . . . . . . . . . . . . . . . . . .42

6. SVETSPISTOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

B - IGÅNGSÄTTNING . . . . . . . . . . . . . . . . . . . . . . . . . . .43

1. ELANSLUTNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

2. GASANSLUTNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

3. ANSLUTNING AV MATARVERKET . . . . . . . . . . . . . . . . . .43

4. SÄTT I SVETSTRÅDEN . . . . . . . . . . . . . . . . . . . . . . . . . .44

5. POLARITETSOMKASTARE . . . . . . . . . . . . . . . . . . . . . . .44

C - ANVÄNDNINGSINSTRUKTIONER . . . . . . . . . . . . . . . . .44

1. PÅSÄTTNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

2. ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

3. NERTALIC PUNKTSVETS . . . . . . . . . . . . . . . . . . . . . . . .44

4. PULSSVETSNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

5. SVETSNING PUNKT / INTERMITTENT . . . . . . . . . . . . . .44

D - UNDERHÅLL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

1. ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

2. RESERVDELAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

ELSHEMAN OCH ILLUSTRATIONER . . . . . . . . . . . . . . . . .47

INNEHÅLLSFÖTECKNINNG

CONSIGNES DE SECURITE SAFETY INSTRUCTIONS

La SAF vous remercie de la confiance que vous lui avez accordée en acquérant cet

appareil qui vous donnera entière satisfaction si vous respectez ses conditions

d'emploi et d'entretien.

SAF thanks you for the trust that you place in our company by purchasing this

equipment which will provide you with complete satisfaction if you comply with its

conditions for use and maintenance.

Cet appareil ou cette installation a été construit dans le strict respect des Directives

Européennes Basses-tensions (73/23/CEE) et CEM (89/336/CEE), ceci par

l'application des normes respectives EN 60974-1 (règles de sécurité pour le matériel

électrique, Partie 1 : source de courant de soudage) et EN 50199 (Compatibilité

Electromagnétique CEM). (Norme produite pour le soudage à l'arc).

This equipment was built in the strictest compliance with Low-Voltage European

Directives (73/23/CEE) and CEM (89/336/CEE), through application of the respective

standards EN 60974-1 (Safety Rules for Electric Equipment, Part 1: Welding

Current Source) and EN 50199 (Electromagnetic Compatibility CEM). (Standards

produced for arc welding).

La pollution électromagnétique des équipements électriques est pour une grande part

due au rayonnement du câblage de l'installation. En cas de problème de proximité

entre appareils électriques, veuillez dans ce cas vous rapprocher de la SAF qui

examinera les cas particuliers.

Electromagnetic pollution of electric equipment is largely due to radiation from the

installation wiring. In case of problems, contact SAF which will examine special cases.

ATTENTION : la SAF est dégagée de toute responsabilité en cas de

modification, d'adjonction de composants ou de sous ensembles, ou

d'une quelconque transformation de l'appareil ou de l'installation, effectué

par le client ou par un tiers, sans un accord préalable spécifique écrit par

la SAF elle-même.

CAUTION: SAF declines all responsibility in case of modification,

addition of components or subassemblies, or any transformation

of the equipment carried out by the customer or a third-party,

without prior specific written agreement from SAF.

Les matériels objet de la présente instruction peuvent, associés à d'autres éléments,

constituer une "machine" qui tombe alors dans le champ d'application de la directive

européenne 91/368/CEE définissant les exigences essentielles de santé et de

sécurité : (reprise dans le code du travail français Art. L233-5 Décrets du

29.12.1992). La SAF ne peut être tenue responsable pour toute association

d'éléments qui ne serait pas de son fait.

The equipment, subject of these instructions, when combined with other items, may

constitute a "machine", which then comes under the scope of application of European

Directive 91/368/CEE defining the essential requirements for health and safety:

(included in the French Labor Regulations, Art. L233-5 Decrees dated December

29th 1992). SAF may not be held liable for any combination of items which it has not

recommended.

Pour votre sécurité, nous vous indiquons ci-après une liste non limitative de

recommandations ou obligations dont une partie importante figure dans le code du travail.

For your safety, we are providing below, a non-exhaustive list of recommendations or

obligations, a substantial part of which is included in the Labor Regulations.

La SAF vous remercie de bien vouloir lui transmettre toute anomalie que vous

constateriez dans la rédaction de cette instruction.

SAF would ask you to advise it of any anomaly that you may note in the preparation of

this notice.

Vous devez impérativement lire les pages de sécurité ci-après

avant la mise en service de votre installation :

It is absolutely essential that you read the following safety-

pages before starting up your welding-set :

1. sécurité électrique (cf. page 3)

2. sécurité contre les fumées, les vapeurs, les gaz nocifs et toxiques (cf.

page 4)

3. sécurité contre les rayonnements lumineux (cf. page 5)

4. sécurité contre le bruit (cf. page 5)

5. sécurité contre le feu (cf. page 5)

6. sécurité d'emploi des gaz (cf. page 6)

7. sécurité du personnel (cf. page 7)

1. electric safety (see page 3)

2. protection from smoke, vapors, harmful and toxic gases (see page 4)

3. protection from luminous radiation (see page 5)

4. protection from noise (see page 5)

5. protection from fire (see page 5)

6. safety in the use of gases (see page 6)

7. safety of persons (see page 7)

ATTENTION : un générateur de soudage/coupage ne doit être

utilisé que pour la fonction à laquelle il a été destiné. Il ne doit être

en aucun cas utilisé, notamment pour le rechargement des

batteries, décongélation des conduits d'eau, chauffage de locaux

par adjonction de résistances, etc...

CAUTION: a welding/cutting power-source must be used only for

the function for which it is intended. In no case may it be used,

especially to recharge batteries, unfreeze water pipes, heat

premises through the addition of resistors, and so forth...

1. SECURITE ELECTRIQUE (DECRET 88-1056 DU 14-11-88) (BRANCHEMENT, ENTRETIEN, DEPANNAGE)

ELECTRIC SAFETY (DECREE 88-1056 DATED NOVEMBER 14TH 1988)

(CONNECTION, MAINTENANCE, TROUBLESHOOTING)

Les interventions faites sur les installations électriques doivent être confiées à des

personnes qualifiées pour les effectuer.

Servicing operations carried out on electric installations must be entrusted to persons

qualified to perform them.

Par personnes qualifiées, on entend des spécialistes qui, grâce à leur formation

technique, sont en état de percevoir les dangers provenant du soudage et de

l'électricité.

By qualified persons is meant specialists who, as a result of their technical training,

are capable of recognizing dangers resulting from welding and electricity.

a) Branchement sur le réseau des sources de courant de

soudage / coupage

a) Connecting the welding/cutting current sources to the mains

a.1) Avant de raccorder votre appareil, vous devez vérifier que : a.1) Before connecting your equipment, you must check that:

!le compteur, le dispositif de protection contre les surintensités et les court-

circuits, les socles et fiches des prises et l'installation électrique, sont

compatibles avec sa puissance maximale et sa tension d'alimentation (cf.

les plaques signalétiques) et conformes aux normes et réglementations en

vigueur ;

!the meter, the protection device against excess currents and short-circuits, the

connector sockets and plugs of the outlets and electric installation are compatible

with its maximum power and its supply voltage (see the constructor's nameplates),

and comply with applicable standards and regulations ;

a.2) Le branchement, monophasé ou triphasé avec terre, se fait via la protection

d'un dispositif à courant différentiel-résiduel de moyenne ou haute sensibilité

(disjoncteur différentiel ; sensibilité comprise entre 1 A et 30 mA ) :

a.2) Connection, single-phase or three-phase with ground, is carried out via the

protection of a differential-residual current device with medium or high

sensitivity (differential circuit-breaker; sensitivity between 1 A and 30 mA ):

!si le câble est branché à poste fixe, la terre, si elle est prévue, ne doit jamais être

coupée par le dispositif de protection contre les chocs électriques ;

!if the wire is connected to a fixed station, the ground, if there is one, must

never be cut off from electric shocks by the protection device;

!son interrupteur, s'il existe, est sur la position "ARRET" ; !its switch, if there is one, is on the "OFF" position;

!le câble d'alimentation si il n'est pas fourni doit être du type "HAR USE" ; !the power-supply cable , if it is not supplied, must be of the "HAR USE" type ;

!votre circuit d'alimentation électrique doit être équipé d'un dispositif d'arrêt

d'urgence, aisément reconnaissable et disposé de manière à être facilement

et rapidement accessible.

!your electric power-supply circuit must be equipped with an emergency

shutdown device, which is easy to recognize and positioned so as to be

easily and quickly accessible.

b) Poste de travail b) Work-station

La mise en œuvre du soudage et coupage à l'arc implique le strict respect des

conditions de sécurité vis-à-vis des courants électriques.

Implementation of arc welding and cutting implies strict compliance with safety

conditions with respect to electric currents.

Assurez vous qu'aucune pièce métallique accessible aux opérateurs et à leurs aides

ne peut entrer en contact direct ou indirect avec un conducteur de phase ou le neutre

du réseau d'alimentation.

Make sure that no metallic part accessible to operators and their assistants can come into

direct or indirect contact with a live wire or the neutral of the power-supply network.

N'utilisez que des portes électrodes et torches parfaitement isolés. Use only electrode holders and torches which are perfectly insulated.

L'opérateur doit être isolé du sol et de la pièce à souder (gants, chaussures de

sécurité, vêtements secs, tablier de cuir, etc...).

The operator must be insulated from the ground-surface and the workpiece (gloves,

safety shoes, dry clothes, leather apron, and so forth...).

Branchez le câble de masse sur la pièce le plus près possible de la zone de soudage

et de façon sûre (ceci afin d'assurer une bonne circulation du courant).

Connect the ground conductor to the part as close as possible to the welding area and

in a secure manner (this is in order to ensure good current flow).

Ne pas toucher simultanément le fil électrode (ou la buse) et la pièce. Do not touch the electrode wire and the part (or the nozzle) simultaneously.

Lorsque les travaux de soudage doivent être effectués hors des conditions habituelles

et normales de travail avec risque accru de choc électrique (ex : enceinte dans

laquelle l'opérateur manque d'aisance) des précautions supplémentaires doivent être

prises et notamment :

When welding work has to be carried out outside the usual and normal working conditions with

increased risk of electric shock (for example: enclosure in which the operator finds it difficult to

maneuver) additional safety precautions must be taken, particularly:

!l'utilisation d'une source de courant de soudage/coupage marquée !the use of a welding/cutting current source marked

!le renforcement de la protection individuelle. !reinforcing of individual protection.

c) Entretien / Dépannage c) Maintenance / Troubleshooting

Avant toute vérification interne et réparation, vous devez vous assurer que l'appareil

est séparé de l'installation électrique par consignation (on entend par consignation, un

ensemble d'opérations destinées à séparer et à maintenir l'appareil hors tension).

Before any internal verifications and repair work, make sure that the equipment is separated

from the electric installation by electrical isolation (by electrical isolation is meant a group of

operations designed to separate and keep the equipment de-energized).

Certains appareils sont munis d'un circuit d'amorçage HT.HF (signalé par une plaque).

Vous ne devez jamais intervenir sur ce circuit (contacter la SAF pour toute

intervention).

Some equipment has a HV.HF striking circuit (indicated by a plate). You must never

work or perform servicing operations on this circuit (contact SAF for all servicing

operations).

Vous devez vérifier au moins tous les 6 mois le bon état d'isolement et les raccordements des

appareils et accessoires électriques, tels que prises, câbles souples, gaines, connecteurs,

prolongateurs, pinces de pièces, porte-électrodes ou torches...

At least every six months, you must check the proper condition of the insulation and

connections of the electric equipment and accessories such as plugs, flexible wires,

ducts, connectors, extension leads, part-holders, electrode-holders, or torches...

Les travaux d'entretien et de réparation des enveloppes et gaines isolantes doivent

être effectuées minutieusement.

Maintenance and repair work on the jackets and insulating ducts must be carried out

extremely carefully.

Faites réparer par un spécialiste, ou mieux faites lui remplacer les pièces défectueuses. Have defective parts repaired by a specialist, or better still, have them replaced.

Vérifier périodiquement le bon serrage et la propreté des connections électriques. Routinely check the proper tightening and cleanliness of the electric connections.

Voir plus loin le chapitre MAINTENANCE consacré plus particulièrement à l'entretien

et au dépannage de votre matériel.

See the MAINTENANCE section below, dealing in particular with maintenance and

troubleshooting on your equipment.

2. SECURITE CONTRE LES FUMEES, LES VAPEURS, LES GAZ NOCIFS ET TOXIQUES

PROTECTION FROM SMOKE, VAPORS, HARMFUL AND TOXIC GASES

Les opérations de soudage et de coupage doivent être exécutées sur des

emplacements convenablement aérés.

Welding and cutting operations must be carried out in areas which are suitably

ventilated.

Les émissions sous forme de gaz, fumées insalubres, gênantes ou dangereuses pour

la santé des travailleurs, doivent être captées au fur et à mesure de leur production,

au plus près de leur source d’émission et aussi efficacement que possible. (Art. R232-

1-7 Décret 84-1093 du 7-12-84).

Emissions in the form of gas or fumes which are harmful, disturbing or dangerous for

the health of workers, must be collected progressively as they are produced, and as

close to their source of emission and as efficiently as possible. (Art. R232-1-7 Decree

84-1093 dated December 7th 1984).

Les capteurs de fumées doivent être reliés à un système d’aspiration de telle manière

que les éventuelles concentrations de polluants ne dépassent pas les valeurs limites.

Smoke sensors must be linked to a suction system so that any possible

concentrations of pollutants do not exceed the limit values.

Nous vous recommandons de consulter le "Guide pratique de ventilation n°7 - ED 668",

opération de soudage à l’arc de l’Institut National de Recherche et de Sécurité (INRS), dans

lequel figurent des méthodes de calculs et différents exemples pratiques d’application.

We would recommend that you consult the "Practical Ventilation Guidelines n°7 -

ED 668", arc welding operation, National Institute of Research and Safety (INRS), in

which are given the calculation methods and various practical application examples.

La SAF vous propose toute une gamme desystèmes d'aspiration répondant à vos besoins. SAF proposes an entire range of suction systems corresponding to your needs.

!Cas particulier des solvants chlorés (utilisés pour nettoyer ou dégraisser) : !Special case of chlorinated solvents (used for cleaning or grease-removal):

!les vapeurs de ces solvants, soumises au rayonnement d’un arc même

éloigné peuvent, dans certains cas, se transformer en gaz toxiques.

Vérifier que les pièces à souder soient sèches.

!vapors from these solvents, subjected to radiation from an arc, even a

remote one, can, in certain cases, be transformed into toxic gases.

Check that the workpieces are dry.

!lorsqu’ils ne sont pas dans une enceinte étanche, l'usage de ces solvants est

à proscrire dans un endroit où jaillissent des arcs électriques.

!when they are not in an impermeable enclosure, the use of these

solvents is to be prohibited in an area where there is electric arc jump.

3. SECURITE CONTRE LES RAYONNEMENTS LUMINEUX

PROTECTION FROM LUMINOUS RADIATION

Il est indispensable de vous protéger les yeux contre les coups d'arc (éblouissement

de l'arc en lumière visible et les rayonnements infrarouge et ultraviolet).

It is absolutely essential that your protect your eyes from blinding glare (glare of arc in

visible light and infrared and ultraviolet radiation).

Le masque de soudage, sans ou avec casque, doit toujours être muni d'un filtre

protecteur dont l'échelon dépend de l'intensité du courant de l'arc de soudage (Norme

EN 169).

The welding mask, without or with helmet, must always be equipped with a protective filter

whose gradation depends on the welding arc current intensity (EN 169 Standard).

Le filtre coloré peut être protégé des chocs et projections par un verre transparent

situé sur la face avant du masque.

The colored filter may be protected from impacts and spatter by means of a

transparent glass located on the front of the mask.

En cas de remplacement du filtre, vous devez conserver les mêmes références

(Numéro de l'échelon d'opacité).

When you replace the filter, you must use the same references, (Opacity gradation

number).

Les personnes, dans le voisinage de l'opérateur et à fortiori ses aides, doivent être

protégées par l'interposition d'écrans adaptés, de lunettes de protection anti-UV et si

besoin par un masque muni du filtre protecteur adapté.

Persons near the operator and necessarily his assistants, must be protected by

interposing adapted screens, anti-UV protective goggles and if necessary, by a mask

equipped with the adapted protective filter.

!Tableau donnant le numéro d'échelon (1) et utilisation recommandée pour le

soudage à l'arc :

!Table giving the gradation number (1) and recommended use for arc

welding:

(1)- Selon les conditions d'utilisation, le numéro d'échelon immédiatement supérieur

ou le numéro d'échelon immédiatement inférieur peuvent être utilisés.

(1)- Depending on use-conditions, the immediately-higher gradation number or the

immediately-lower gradation number may be used.

(2)- L'expression "métaux lourds" couvre les aciers, les aciers alliés, le cuivre et ses

alliages, etc...

(2)- The expression " heavy metals " covers steels, alloyed steels, copper and its

alloys, and so forth...

Note : les zones hachurées ci-dessus correspondent aux domaines où les procédés

de soudage ne sont pas habituellement utilisés dans la pratique actuelle du soudage.

Note: the shaded areas above correspond to fields in which welding processes are not

generally used in current welding practice.

4. SECURITE CONTRE LE BRUIT

PROTECTION FROM NOISE

Le bruit émis par une machine de soudage ou de coupage dépend de plusieurs paramètres et

notamment : l'intensité de soudage/coupage, le procédé (MIG - MIG PULSE - TIG etc...) et

l'environnement (locaux plus ou moins grand, réverbération des murs etc...).

Noise emitted by a welding or cutting machine depends on several parameters, and

particularly: the welding/cutting intensity, the process (MIG - MIG PULSE - TIG and so forth...)

and the environment (premises which or more or less spacious, reverberation from the walls,

and so forth...)..

Le bruit à vide des générateurs de soudage/coupage de la SAF est en général

inférieur à 70 dB (A).

The no-load noise from SAF welding/cutting power-sources is generally less than 70dB (A).

L'émission sonore (niveau de pression acoustique) de ces générateurs peut, en soudage ou

en coupage, dépasser 85 dB (A) au poste de travail.

The noise emission (acoustic pressure level) of these power-sources may, during welding or

cutting, exceed 85 dB (A) at the work-station.

Il convient donc de vous assurer par des mesures appropriées sur le lieu de travail et dans les

conditions d'utilisation de travail, que la limite de 85 dB (A) n'est pas dépassée. En cas de

dépassement l'opérateur doit être équipé de protections adaptées, tels que notamment

casques, bouchons d'oreilles, niveau antibruit, et être informé par une signalisation appropriée.

One should therefore take appropriate measures in the workplace and under working

conditions, so that the limit of 85 dB (A) is not exceeded. Should this level be exceeded, the

operator must be equipped with adapted protective devices, such as, in particular, helmets,

ear-plugs, anti-noise level, and be informed of this by appropriate signaling means.

La SAF vous propose toute une gamme d'équipements de protection répondant à vos

besoins.

SAF proposes an entire range of protective equipment corresponding to your

requirements.

5. SECURITE CONTRE LE FEU

PROTECTION FROM FIRE

Eloignez les produits et les équipements inflammables de la zone de projections

provenant de l'arc, ou protégez-les.

Remove inflammable products and equipment from the area where arc spatter may

occur, or protect them.

Ne pas souder ou couper à proximité de conduit d'aération, de conduite de gaz et

autre installation pouvant propager le feu rapidement.

Do not weld or cut near a ventilation pipe, gas pipe or other installation which might

cause the fire to spread quickly.

En règle général, l'opérateur doit avoir un extincteur à proximité de lui. L'extincteur

devra être compatible avec le type de feu susceptible de se déclarer.

As a general rule, the operator should have a fire-extinguisher near him. The fire-

extinguisher must be compatible with the type of fire which may break out.

Assurez-vous du bon positionnement de la connexion de masse. Un mauvais contact

de celle-ci est susceptible d'entraîner un arc qui lui même pourrait entraîner un

incendie.

Make sure of the proper positioning of the ground connection. If this has a faulty

contact, it may cause an arc which itself could cause a fire.

6. SECURITE D’EMPLOI DES GAZ

SAFETY IN THE USE OF GASES

a) Consignes communes à l’ensemble des gaz a) Recommendations for all types of gas

a.1) Risques encourus a.1) Risks incurred

De mauvaises conditions d’utilisation des gaz exposent l’utilisateur à deux

dangers principaux, en particulier en cas de travail en espace confiné :

Faulty use of gas exposes the user to two main dangers, especially when

working in confined spaces :

!le danger d’asphyxie ou d’intoxication !the danger of asphyxiation or intoxication

!le danger d’incendie et d’explosion !the danger of fire and of explosion

a.2.) Précautions à respecter a.2.) Precautionary measures to comply with

!Stockage sous forme comprimée en bouteilles !Storage in compressed form in cylinders

Conformez-vous aux consignes de sécurité données par le

fournisseur de gaz et en particulier :

Comply with the safety instructions given by the gas supplier and

especially:

!les zones de stockage ou d’emploi doivent posséder une

bonne ventilation, être suffisamment éloignées de la zone de

coupage soudage et autres sources de chaleur, et être à

l’abri d’un incident technique ;

!the storage or use areas must be properly ventilated and

sufficiently distant from the cutting/welding area and other

sources of heat, and not be susceptible to technical incidents;

!arrimez les bouteilles, évitez les chocs ; !fasten the cylinders securely, avoid impacts;

!pas de chaleur excessive (> 50° C). !no excessive heat (> 50° C).

!Canalisations et tuyauteries !Piping and tubing

!vérifiez périodiquement l’étanchéité des canalisations fixes

ainsi que des tuyauteries en caoutchouc ;

!routinely check the impermeability of the fixed piping as well

as the rubber tubing;

!ne détectez jamais une fuite avec une flamme. Utilisez un

détecteur approprié ou, à défaut de l’eau savonneuse et un

pinceau ;

!never use a flame to detect a leak. Use an appropriate

detector or, in the absence of this, use soapy water and a

brush;

!utilisez des tuyaux de couleurs conventionnelles en fonction

des gaz ;

!use conventional colors for the pipes, according to the

different gases;

!distribuez les gaz aux pressions recommandées sur les

notices des matériels ;

!distribute the gas at the pressures recommended on the

equipment instructions;

!ne laissez pas traîner les tuyaux dans les ateliers ; ils risquent

d’y être détériorés.

!do not leave hoses lying about in the workshops; they may be

damaged.

!Utilisation des appareils !Use of the equipment

!n’utilisez que des appareils conçus pour les gaz utilisés ; !use only equipment which is designed for the gas used;

!vérifiez que la bouteille et le détendeur correspondent bien au

gaz nécessaire pour le procédé ;

!check that the cylinder and the pressure-reducing valve

correspond to the gas necessary for the process;

!ne graissez jamais les robinets, manoeuvrez-les avec

douceur ;

!never lubricate the cocks, handle them gently;

!détendeur : !pressure-reducing valve:

"n’oubliez pas de purger les robinets de bouteilles

avant de raccorder le détendeur

"do not forget to bleed the cylinder cocks before

connecting the pressure-reducing valve

"assurez-vous que la vis de détente est desserrée

avant le branchement sur la bouteille

"make sure that the pressure-reducing screw

is loosened before connection to the cylinder

"vérifier bien le serrage du raccord de liaison avant

d'ouvrir le robinet de bouteille

"check that the coupling is properly tightened

before opening the cylinder cock

"n'ouvrez ce dernier que lentement et d'une

fraction de tour.

"open the latter very slowly, a fraction of a turn.

!en cas de fuite ne desserrez jamais un raccord sous

pression, fermez d'abord le robinet de bouteille.

!in case of leak, never loosen a fitting under pressure; first

close the cylinder cock.

!Travail en espace confiné (tels que notamment galeries,

canalisations, pipe-line, cales de navire, puits, regards, caves, citernes,

cuves, réservoirs, ballasts, silos, réacteurs)

!Work in confined spaces (such as, in particular, tunnels,

piping, pipe-lines, ship holds, shafts, manholes, cellars, cisterns, vats,

tanks, ballasts, silos, reactors)

Des précautions particulières doivent être prises avant d’entreprendre

des opérations de soudage dans ces enceintes où les dangers

d’asphyxie-intoxication et d’incendie-explosion sont très importants.

Special precautions must be taken before any welding operations in

these enclosures where the dangers of asphyxiation-intoxication and

fire-explosion are very great.

Une procédure de permis de travail définissant toutes les mesures de

sécurité doit être systématiquement mise sur pied.

A work-permit procedure defining all the safety measures must be

systematically implemented.

Veillez à ce qu'il y ait une ventilation adéquate en accordant une

attention particulière :

Make sure that there is adequate ventilation, paying special attention

to:

!à la sous-oxygénation !to under-oxygenation

!à la sur-oxygénation !to over-oxygenation

!aux excès de gaz combustible. !to excesses of combustible gases.

a.3) Intervention à la suite d’un accident a.3) Actions subsequent to an accident

En cas de fuite non-enflammée : In case of non-ignited leak:

!fermez l’arrivée du gaz !close the gas inlet

!n’utilisez ni flamme, ni appareil électrique dans la zone où la

fuite s’est répandue.

!do not use a flame, or electric equipment in the area where

the leak has spread.

En cas de fuite enflammée : In case of ignited leak:

!fermez l’arrivée de gaz si le robinet est accessible !close the gas inlet if the cock is accessible

!utilisez des extincteurs à poudre !use powder-type fire-extinguishers

!si la fuite ne peut être arrêtée, laissez brûler en refroidissant

les bouteilles et les installations voisines.

!if the leak cannot be stopped, let it burn while cooling down

the cylinders and nearby installations.

En cas d’asphyxie : In case of asphyxiation:

!ramener la victime au grand air !remove the victim into the open air

!commencer la respiration artificielle et appeler les secours. !start artificial respiration and summon help.

b) Consignes supplémentaires pour certains gaz b) Additional recommendations for certain gases

b.1) Gaz et mélanges gazeux contenant moins de 20 % de CO2 b.1) Gas and gaseous mixtures containing less than 20 % CO2

Si ces gaz ou mélanges prennent la place de l’oxygène dans l’air il y a

risque d’asphyxie, une atmosphère contenant moins de 17 % d’oxygène

étant dangereuse (cf. ci-dessus paragraphe “Travail en espace confiné”).

If these gases or mixtures take the place of the oxygen in the air, there is

risk of asphyxiation; an atmosphere containing less than 17 % oxygen is

dangerous (see paragraph above, “Work in Confined Spaces”).

b.2) Hydrogène et mélanges gazeux combustibles à base d'hydrogène b.2) Hydrogen and combustibles gaseous mixtures with hydrogen bases

C’est un gaz très léger. En cas de fuite il s’accumule sous le plafond ou dans les

cavités. Prévoir une ventilation aux endroits à risque.

This is a very light gas. In case of leak, it accumulates under the ceiling or in

cavities. Provide ventilation at the places which are at risk.

C’est un gaz inflammable. La flamme d’hydrogène est presque invisible :

risques de brûlures.

This is an inflammable gas. The hydrogen flame is almost invisible: risks

of burns.

Les mélanges air / hydrogène et oxygène / hydrogène sont explosifs dans

des plages de proportions étendues :

Air / hydrogen and oxygen / hydrogen mixtures are explosive within

extended percentage ranges:

!4 à 74,5 % d’hydrogène dans l’air !4 to 74.5 % hydrogen in the air

!4 à 94 % d’hydrogène dans l’oxygène. !4 to 94 % hydrogen in oxygen.

Stocker les bouteilles en plein air ou dans un local bien ventilé. Eviter

toute fuite en limitant au minimum le nombre de raccords.

Store the cylinders in the open air or in well-ventilated premises. Avoid

leaks by limiting the number of fittings as much as possible.

L’hydrogène fragilise certains métaux : les aciers fortement alliés, le

cuivre non désoxydé, le titane.

Hydrogen makes certain metals brittle: highly-alloyed steels, unskilled

copper, titanium.

Utilisez des aciers aux caractéristiques modérées et ayant une bonne

résilience ou du cuivre désoxydé.

Use steels with moderate characteristics and with good resilience or killed

copper.

7. SECURITE DU PERSONNEL

SAFETY OF PERSONS

!L'opérateur doit toujours porter une protection isolante individuelle. !The operator must always wear individual insulating protection.

!Cette protection doit être maintenue sèche pour éviter les chocs électriques et

propres (pas de présence d'huile) pour éviter l'inflammation.

!This protection must be kept dry in order to avoid electric shocks - and clean

(no presence of oil) to avoid inflammation.

!Assurez-vous du bon état des équipements de protection et renouvelez-les

régulièrement afin d'être parfaitement protégé.

!Make sure the equipment is in good condition and renew it regularly in order to

ensure complete protection.

!Garder les équipements de protections lors du refroidissement des soudures,

car il peut y avoir projection de laitier ou de composants de scories.

!Protect the equipment when welds are cooling, since there may be projection

of slag or cinder components.

!Consignes supplémentaires pour l'emploi du "Liquisaf" : le "Liquisaf" est un produit à

base de propylène glycol irritant pour la peau et les yeux. Il est recommandé de se

munir de protections avant toute manipulation (gants et lunettes).

!Additional instructions for using "Liquisaf": "Liquisaf" is a product with a glycol

propylene base, irritating for the skin and eyes. It is recommended that

protective items be worn when handling (gloves and glasses).

FGB

A - 8

A - INFORMATIONS GENERALES

1. PRESENTATION DE L’INSTALLATION

Les générateurs sont utilisés por le soudage semi-automatique sous protec-

tion gazeuse et permettent le soudage MIG MAG. Ils permettent le soudage

continu

séquentiel

point

2. DESCRIPTION DE LA FACE AVANT

(



voir FIGURE 2 à la fin de la notice)

Interrupteur Marche/Arrêt

Commutateur de la tension de soudage

Sélecteur 2T / 4T / Point / Intermittent

Réglage vitesse fil

Réglage du temps de soudage (point et intermittent)

Réglage du temps hors soudage

Raccord torche “européen”

Raccord rapide câble de masse

Réglage de la temporisation du rétract (remontée du fil)

Voyant vert

Voyant sécurité thermique

A - GENERAL INFORMATION

1. PRESENTATION OF INSTALLATION

The pover source are used for semi-automatic, gas shielded weldin, they

enable MIG MAG welding processes. They enable welding processes



continuous



sequential



spot welding

2. FRONT PANEL DESCRIPTION

(



See FIGURE 2 at the end of the manual)

On/Off switch

Switch of welding voltage

Selector 2T / 4T / Spot / Sequential

Wire speed adjustment

Welding time setting (spot and intermittent)

Inter-weld time setting

“European” torch connector

Earth cable quick connector

Retract delay (wire withdrawal) setting

Green lamp

Thermal safety lamp

3. CARACTERISTIQUES TECHNIQUES 3. TECHNICAL SPECIFICATIONS

4. CARACTERISTIQUES TECHNIQUES DE LA PLATINE 4. WIRE FEED PLATE UNIT TECHNICAL

SPECIFICATIONS

MAJOR 251 S

REF 9160-0278

PRIMAIRE

Alimentation

Fréquence

Puissance maximum

Nombre de phases

Power supply

Frequency

Max. power

Number of phases

230 V

50Hz / 60Hz

12.4 KVA

2 P + T

Tension à vide

Nombre de gamme

Intensité de soudage

Facteur de marche 25%

Facteur de marche 30%

Facteur de marche 60%

Facteur de marche 100%

Indice de protection

Classe d’isolation

Norme

No-load voltage

Range number

Welding intensity

Duty factor 25%

Duty factor 30%

Duty factor 60%

Duty factor 100%

Degree of protection

Insulation class

Standard

20.5 V à/to 53 V

30 A / 250 A

250 A / 26.5 V

160 A / 22 V

130 A / 20,5 V

IP 21

EN 60974-1

230 V

50Hz / 60Hz

8.7 KVA

2 P + T

18 V à/to 35 V

40 A / 200 A

200 A / 24 V

130 A / 20.5 V

100 A / 19 V

IP 21

EN 60974-1

230/400 V

50Hz / 60Hz

10.8 KVA

3 P + T

18 V à/to 40 V

35 A / 250 A

250 A / 26.5 V

170 A / 22,5 V

140 A / 21 V

IP 21

EN 60974-1

230/400 V

50Hz / 60Hz

7.6 KVA

3 P + T

17 V à/to 35 V

27 A / 200 A

200 A / 24 V

140 A / 21 V

110 A / 19,5 V

IP 21

EN 60974-1

PRIMARY

SECONDAIRE SECONDARY

JUNIOR 201

REF 9160-0276

JUNIOR 283

REF 9160-0275

JUNIOR 283S

REF 9160-0279

JUNIOR 203

REF 9160-0274

Degrés de protection procurés par les enveloppes Degrees of protection provided by the covering

Premier chiffre

First number

Deuxième chiffre

Second number

Contre la pénétration de corps solides étrangers de Ø ≥12,5 mm

Against the penetration of solid foreign bodies with Ø ≥12,5 mm

Contre la pénétration de gouttes d’eau verticales avec effets nuisibles

Against the penetration of vertical drops of water with harmful effects

Contre la pénétration de pluie (inclinée jusqu’à 60° par rapport à la verticale) avec effets nuisibles

Against the penetration of rain (inclined up to 60° in relation to the vertical) with armful effects

IP Protection du materiél / Equipment protection

Platine

Vitesse de dévidage

Fil acier-inox

Alliage léger

2 galets / 2 rollers

Vmini = 1.2 m/mn / Vmax = 18.5 m/mn

0.8 - 1.2

1.0 - 1.2

Wire feed plate

Wire feed speed

Steel - Stainless steel wire

Light alloys

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Air Liquide Schweißsystem Handbücher

Air Liquide

Air Liquide OERLIKON CITOTIG 200 AC/DC Bedienungs- und Wartungshandbuch

Air Liquide

Air Liquide A 225 AC/DC: ALW-M110500425 Bedienungsanleitung

Air Liquide

Air Liquide ALW-M170500180 Bedienungsanleitung

Air Liquide

Air Liquide OERLIKON CITOMIG 300 XP Montageanleitung

Air Liquide

Air Liquide WINARC 1700 Montageanleitung

Air Liquide

Air Liquide Oerlikon CITOCUT 25C Montageanleitung

Air Liquide

Air Liquide SAF-FRO PRESTOTIG 240 AC/DC Bedienungs- und Wartungshandbuch

Air Liquide

Air Liquide Optipuls 280 i Montageanleitung

Air Liquide

Air Liquide SAF-FRO DIGIWAVE II Montageanleitung

Air Liquide

Air Liquide SAF-FRO DVU W500 Montageanleitung

Air Liquide

Air Liquide PRESOTIG 165 Montageanleitung

Air Liquide

Air Liquide SAF SAXOTIG 1600 Montageanleitung

Air Liquide

Air Liquide M 172 Bedienungsanleitung

Air Liquide

Air Liquide PRESTOTIG 220 AC/DC Montageanleitung

Air Liquide

Air Liquide PRESTOTIG 320 AC/DC Montageanleitung

Air Liquide

Air Liquide M 170 Bedienungsanleitung

Air Liquide

Air Liquide FRO PRACTIC 191/2 Bedienungsanleitung

Air Liquide

Air Liquide Saf-Fro PRESTOTIG 210 AC/DC Bedienungs- und Wartungshandbuch

Air Liquide

Air Liquide SAF-FRO PRESTOTIG 250 AC/DC Bedienungs- und Wartungshandbuch

Air Liquide

Air Liquide AVISO 300 AC/DC Montageanleitung

Air Liquide

Air Liquide DV YARD Bedienungsanleitung

Air Liquide

Air Liquide Saf-Fro PRESTOJET 1K Montageanleitung

Air Liquide

Air Liquide CEMONT SHARP 10 Montageanleitung

Air Liquide

Air Liquide SAF-FRO PRESTOMIG 200MP Montageanleitung

Beliebte Schweißsystem Handbücher anderer Marken

Berner

Berner PLASMACUT 54 Bedienungsanleitung

Pro Spot

Pro Spot PR-155 Bedienungsanleitung

Forney

Forney 210 Bedienungsanleitung

Thermal Arc

Thermal Arc 400S Bedienungsanleitung

Lincoln Electric

Lincoln Electric HANDYMIG 170I Bedienungsanleitung

GYS

GYS PROTIG 201 AC/DC Bedienungsanleitung

TAFA

TAFA 30*8B35 Bedienungsanleitung

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Bedienungsanleitung

ESAB

ESAB Buddy Arc 145 Bedienungsanleitung

CIGWELD

CIGWELD 636804 Kurzanleitung

Red-D-Arc

Red-D-Arc DC-400 Bedienungsanleitung

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Bedienungsanleitung

Elettro

Elettro HI-MIG 3000 SYNERGIC Bedienungsanleitung

WIA

WIA Weldmatic 270 CP132-2 Bedienungsanleitung

Sonics

Sonics H520T Bedienungsanleitung

Miller

Miller Big Blue 400D Bedienungsanleitung

NewArc

NewArc RT2000 Kurzanleitung

Hypertherm

Hypertherm powermax1000 Bedienungsanleitung
