Akai ACR-46MP Bedienungsanleitung

SERVICE MANUAL

Models:

ACR46MPS

CD/MP3–RECIVER

www.akai.ru

ACR46MP

AKAI ACR-46MP

ITEM PARTS NO. DESCRIPTION-2 LOCATION PRICE REMARK

1 83-CM110-SB01-A CM110B-CD Deck

2 83-CM203-MB08-B CM203 2×2V RDS

3 84-CM203-KB06-A CM203A-SCE-RDS

4 84-CM203-SA00-A CM203

5 84-RMT203-0022-0 RDS NEW FORYOU REM

6 11-0901-0075-A IC TDA7384 IC801

7 11-1500-0002-A XT 4.500MHZ (-20°C~+70°C) HC XT401

8 11-1500-0004-A XT 16.9344MHZ (-20°C~+70°C) X1

9 11-1500-0010-A CRYSTAL 4.332MHZ DIP W/18PF XT490

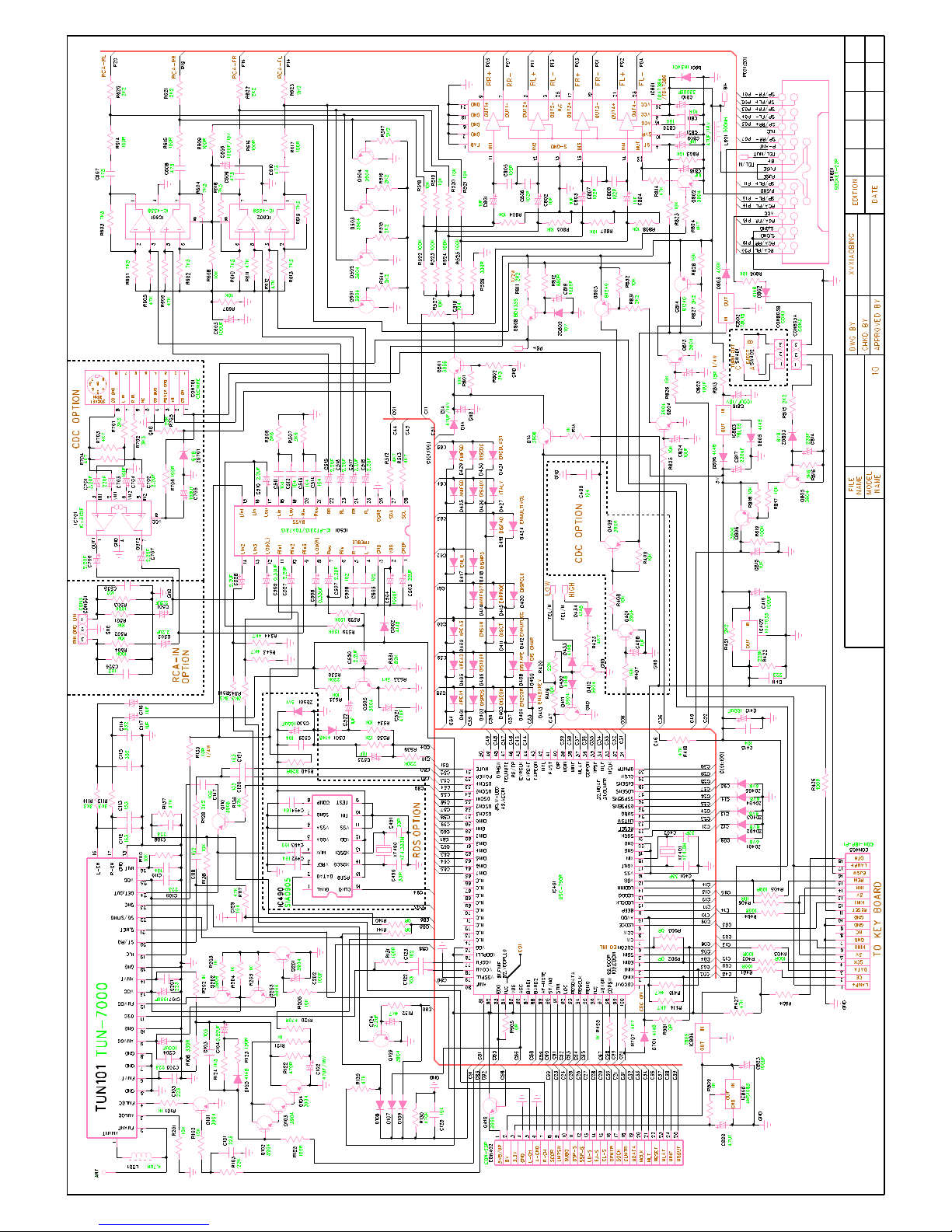

10 11-2701-0001-A FM/AM TUNER(CET-7000AFL) TUN101

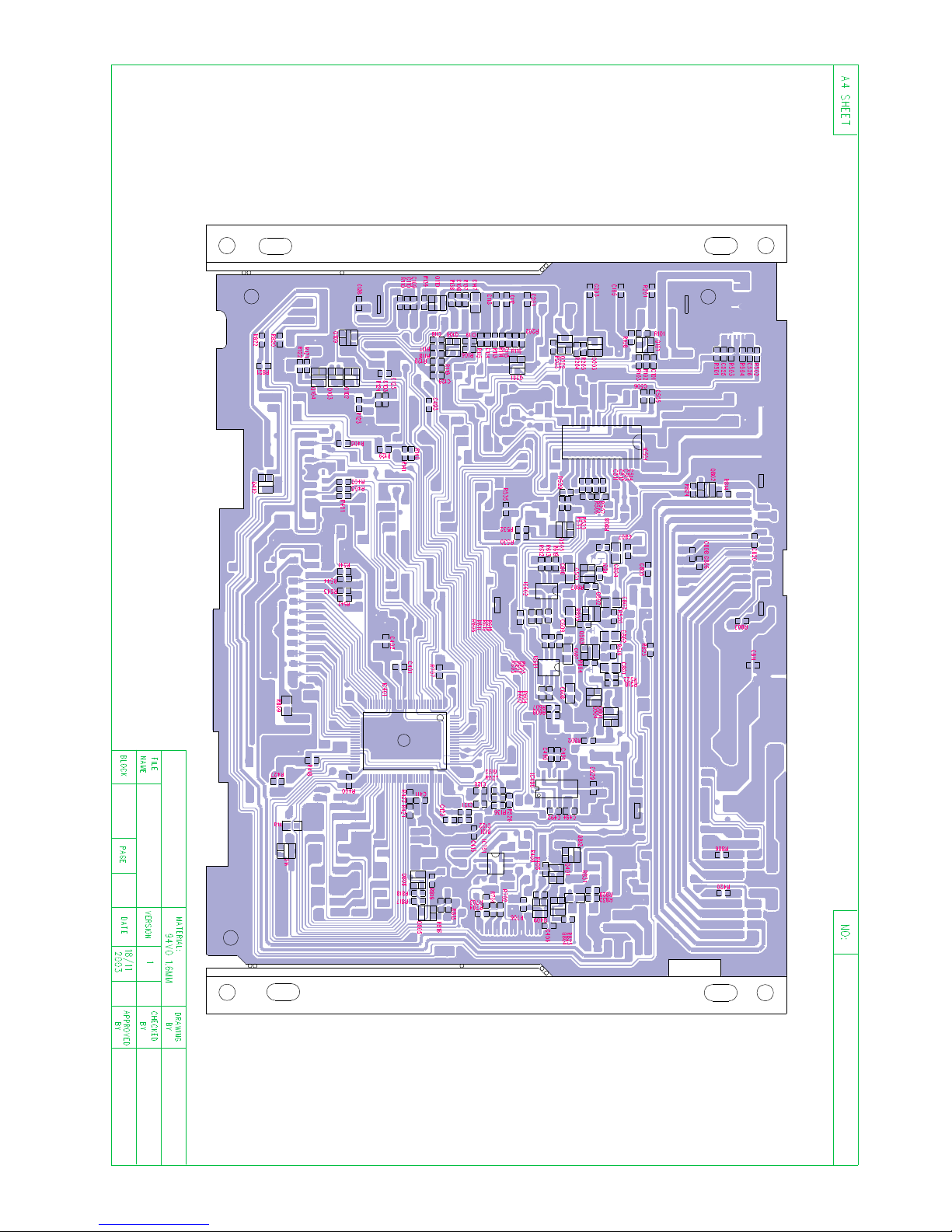

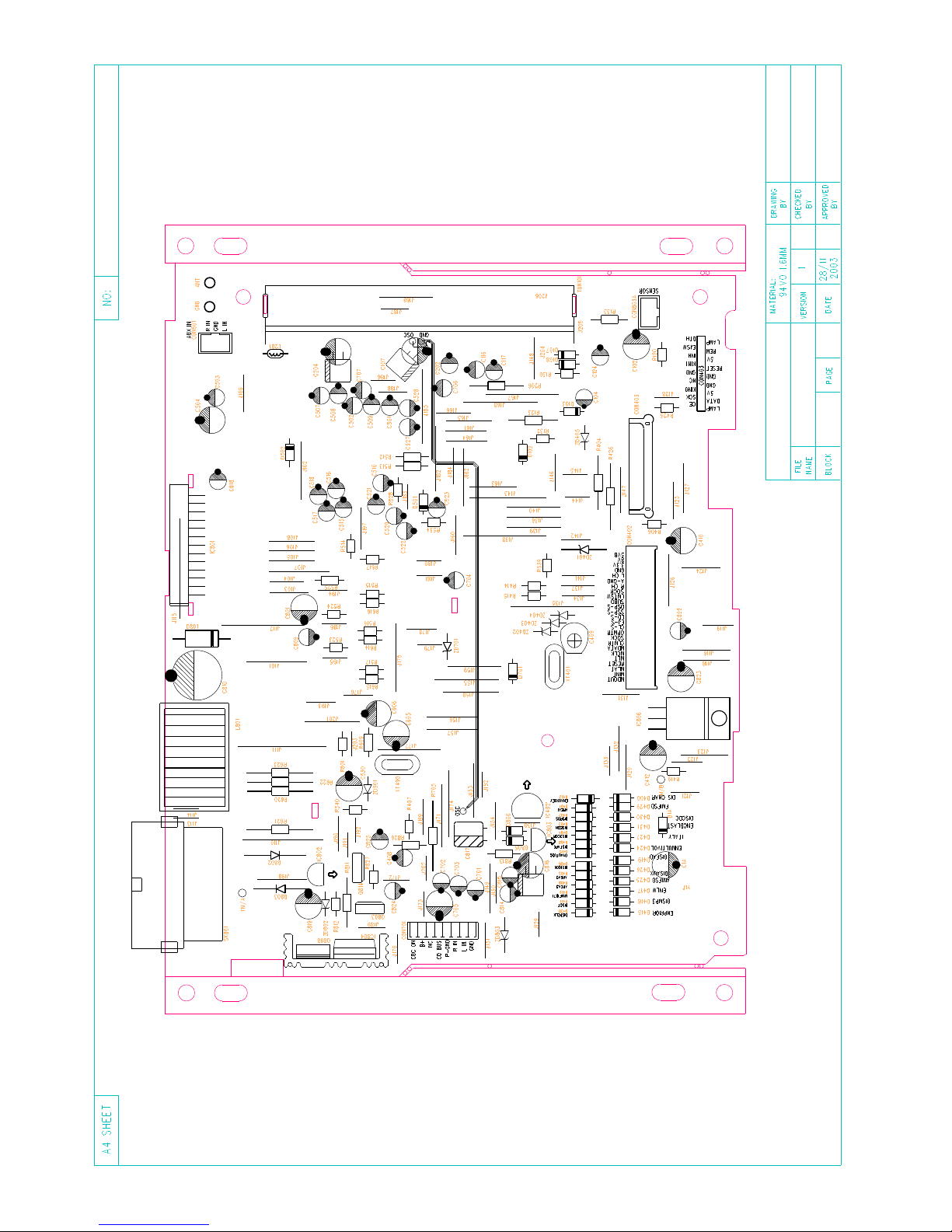

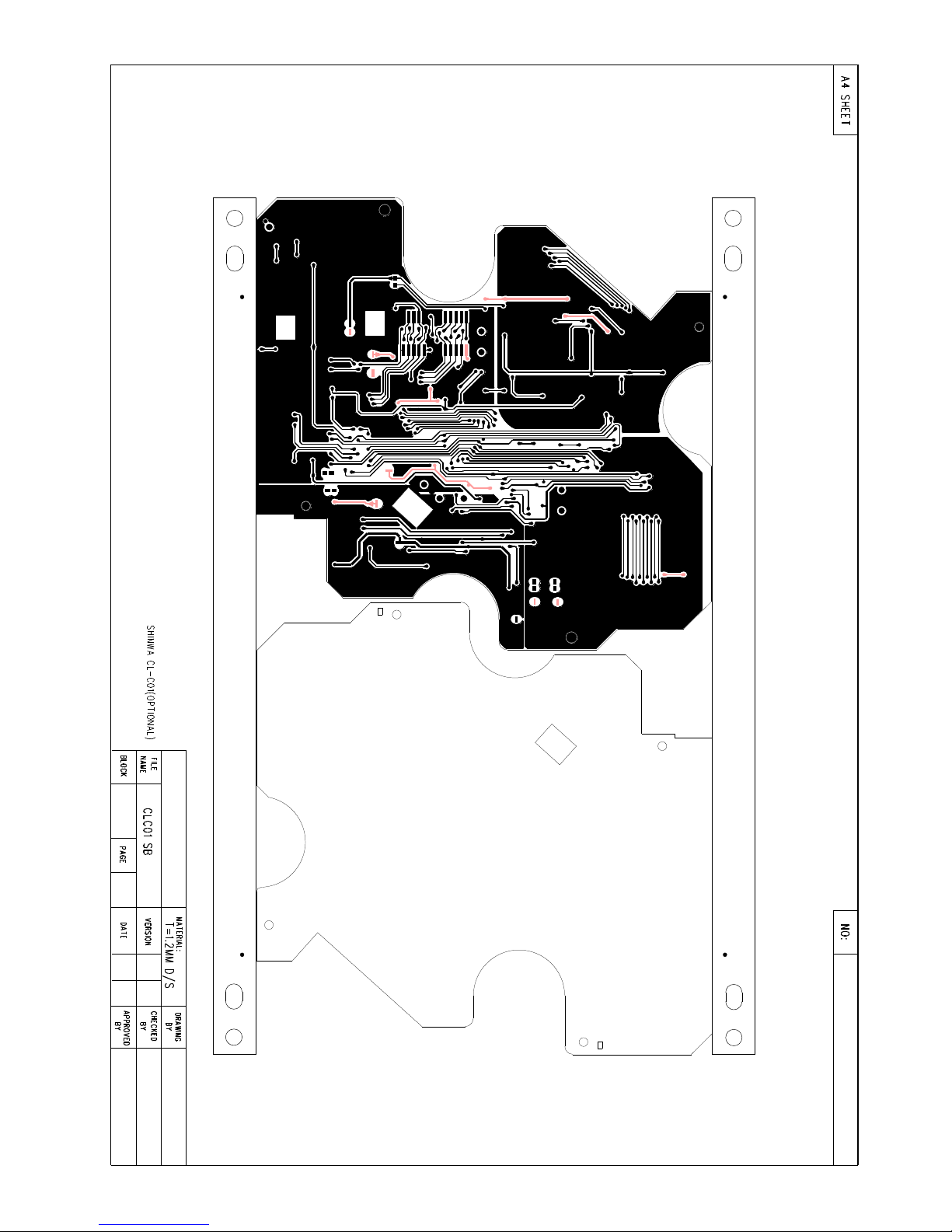

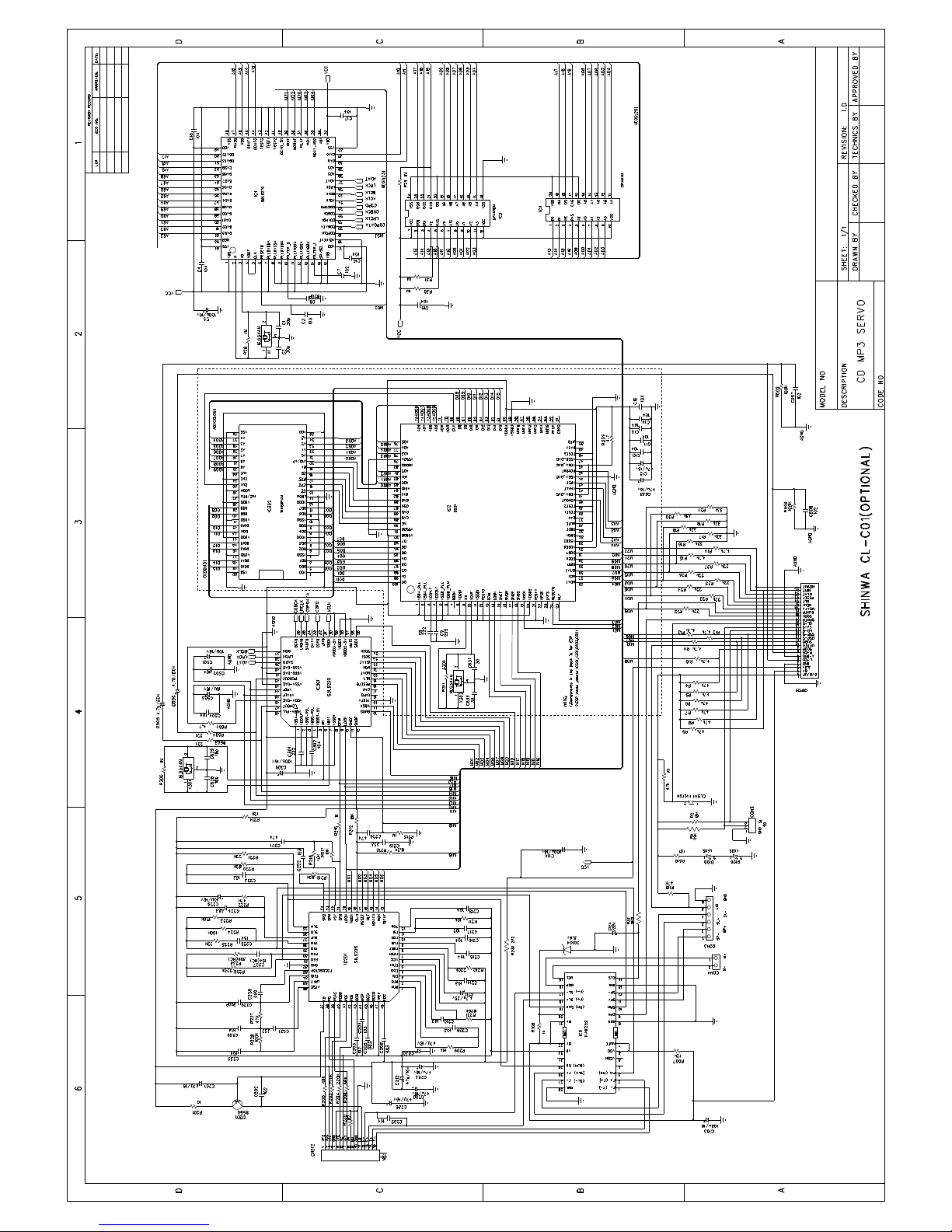

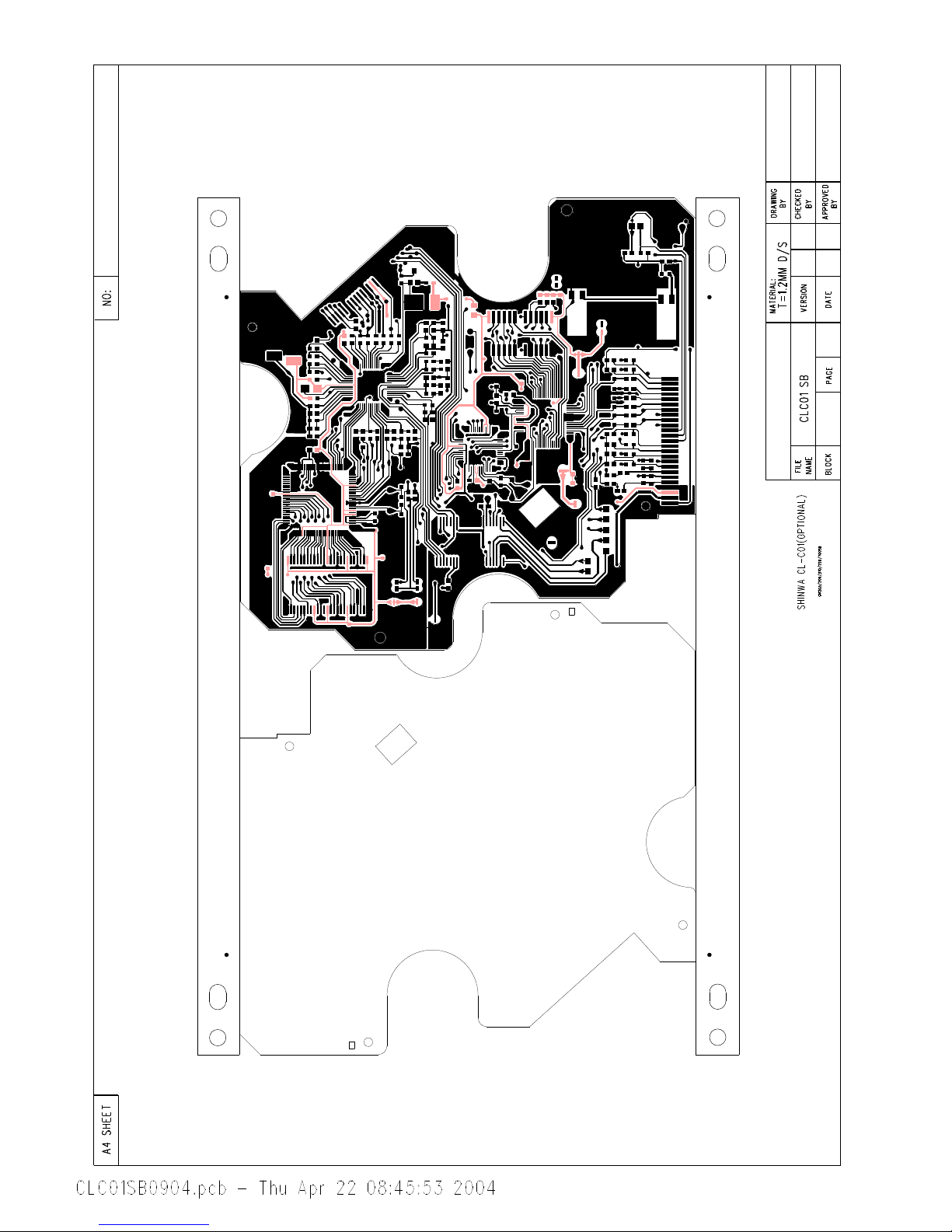

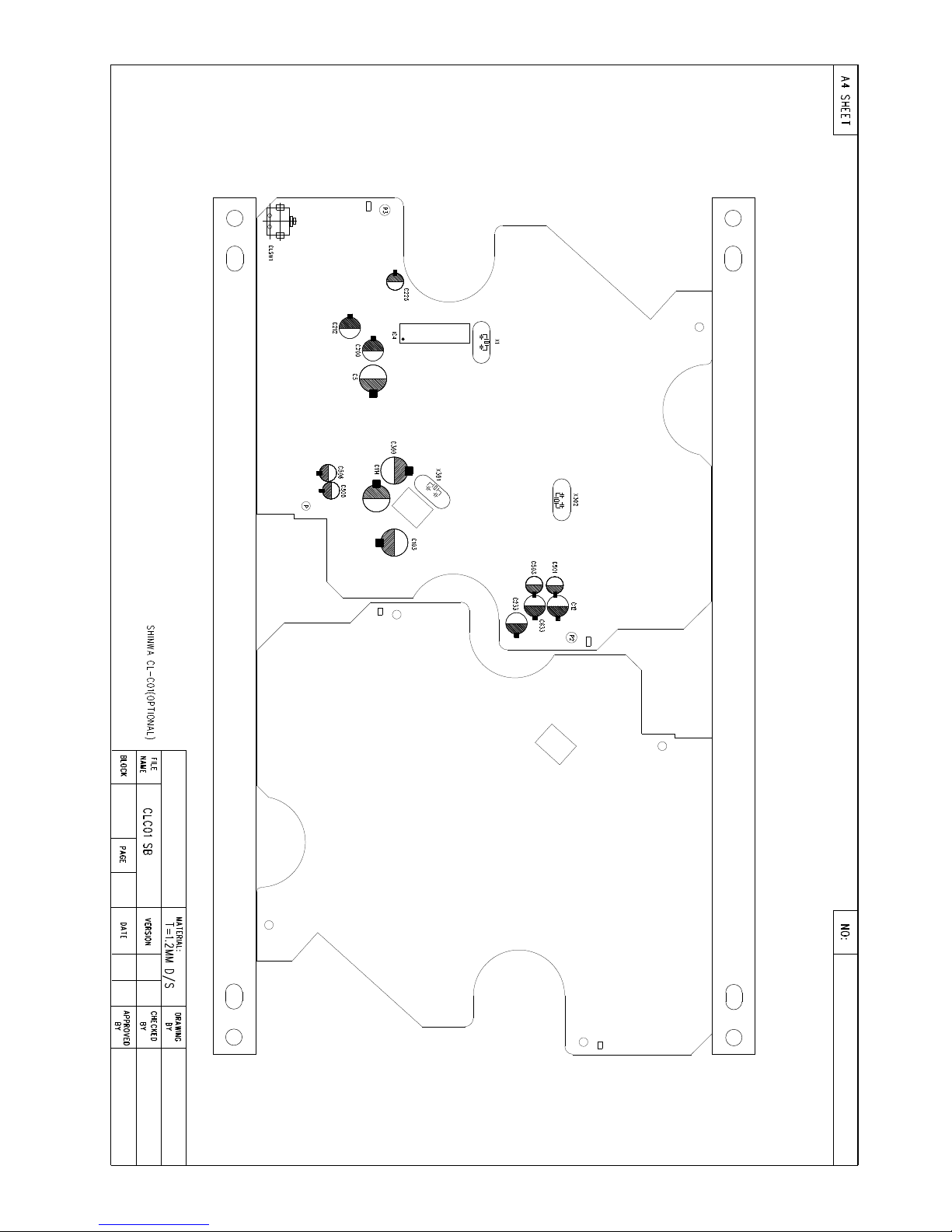

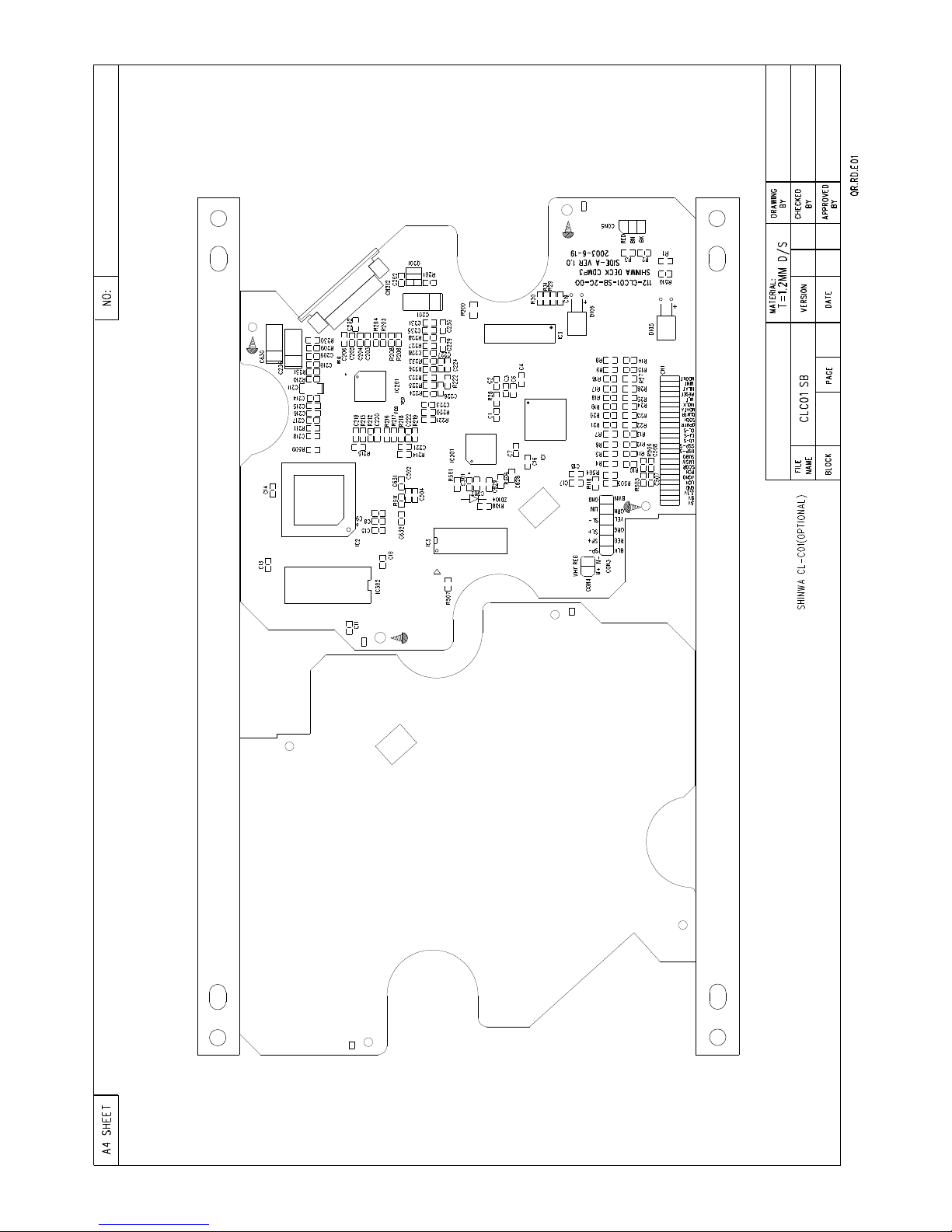

11 11-3501-0008-B CD DECK CL-C01 SHINWA VER.B

12 13-0706-0001-0 RIM FOR 203A (BIG)

13 15-0700-0001-A PANEL BOX FOR CMV100

14 11-3101-0020-0 20PIN PWR/SPK EST-KNT-20-04 SK801

15 11-3101-0014-0 20PIN PWR/SPK EST-KNT-20-05

16 11-0321-0005-0 CHOKE INDUCTOR 470μHCM203) L801

17 11-0311-4R70-0 COIL 4.7μH 3X5MM L201

18 11-0402-4148-A DIODE IN4148 1/2W D1A,D103,D107~109,D401,D404~405,D408,D414,D420,D429~

430,D425,D501~502,D802,D805~

19 11-0406-0005-0 LED 2.2V 10MA GREEN SMT 0603 LED102~103,LED106~117,LED119~120

20 11-0406-0007-0 LED 3.5V 20MA BLUE SMT 0603 LED101,LED104~105

21 11-0406-0011-0 PHOTOTRANSISTOR IR928-6C D105.D106

22 11-0421-0001-0 REMOTE-CRM HEADER(IRM2038F4) REM1

23 11-0501-0001-A TR DTC343TK(SMT SOT-23) Q501~504

24 11-0501-0001-A TR DTC343TK(SMT SOT-23) Q102~104

25 11-0501-0002-A TR 3904(SMT SOT-23)NPN Q101~4,Q109,Q201,Q203,Q410,Q505,Q802,Q804~5,Q813

26 11-0501-0003-A TR 3906(SMT SOT-23)PNP Q202,Q806,Q801,Q110,Q1A

27 11-0501-0003-A TR 3906(SMT SOT-23)PNP Q201

28 11-0501-0009-0 TR S8050 SMT SOT-23 RQ1

29 11-0512-0011-A T.R.BD435S SAMSUNG Q808
