AKO BK 1201 Bedienungsanleitung

Infrarotstrahler

Infrared radiator

Chauffage à infrarouges

Stufetta radiante a infrarossi

Infraroodstraler

BK 1201

BK 2001

BS 1201

BS 1801

Montage- und

Gebrauchsanweisung

DeutschEnglishFrancais

Installation and

Operating instructions

Instructions de montage

et d‘utilisation

Bestell-Nr. / Order no.: ba_bk_bs 05/15/D

ItalianoNetherland

Instruzioni d‘uso e di

montaggio

Montage- en

Gebruiksaanwijzing

DE-2 bk_bs_d_ba · 05/15/D www.dimplex.de

Deutsch

BK 1201, BK 2001, BS 1201, BS 1801

Informationen für den Benutzer

HINWEIS

Sehr geehrter Kunde,

bewahren Sie die Anweisung sorgfältig auf und geben

Sie diese gegebenenfalls an Nachbesitzer weiter.

ACHTUNG!

Diese Gerät kann von Kindern ab 8 Jahren

und darüber sowie von Personen mit ver-

ringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangels an

Erfahrung und Wissen benutzt werden, wenn

sie beaufsichtigt oder bezüglich des sicheren

Gebrauchs des Gerätes unterwiesen wurden

und die daraus resultierenden Gefahren

verstehen! Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Benutzerwartung

dürfen nicht durch Kinder ohne Aufsicht

erfolgen!

ACHTUNG!

Kinder jünger als 3 Jahre sind fernzuhalten,

es sei den, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre

dürfen das Gerät ein- und ausschalten, wenn

sie beaufsichtigt werden oder bezüglich des

sicheren Gebrauchs des Gerätes unter-

wiesen wurden und die daraus resultierenden

Gefahren verstanden haben, vorausgesetzt,

dass das Gerät in seiner normalen

Gebrauchslage platziert oder installiert ist!

ACHTUNG!

Kinder ab 3 Jahren und jünger als 8 Jahre

dürfen nicht den Stecker in die Steckdose

stecken, das Gerät nicht regulieren, das

Gerät nicht reinigen und/oder nicht die

Wartung durch den Benutzer durchführen!

ACHTUNG!

Einige Teile des Gerätes können sehr heiß

werden und Verbrennungen verursachen.

Besondere Vorsicht ist geboten, wenn Kinder

oder schutzbedürftige Personen anwesend

sind!

ACHTUNG!

Das Gerät darf nicht unter einer Wandsteck-

dose aufgestellt werden!

ACHTUNG!

Nicht als Wickeltischstrahler verwenden!

ACHTUNG!

Das Gerät ist so zu installieren, dass es nicht

von einer sich in der Badewanne oder unter

der Dusche befindlichen Person berührt

werden kann!

ACHTUNG!

Dieses Gerät ist nicht mit einer Einrichtung

zur Regelung der Raumtemperatur ausge-

rüstet. Das Heizgerät darf nicht in kleinen

Räumen benutzt werden, die von Personen

bewohnt werden, die nicht selbstständig den

Raum verlassen können, es sein denn, eine

ständige Überwachung ist gewährleistet.

ACHTUNG!

Anschluss nur an festverlegte Leitungen! In

die festverlegte elektrische Installation ist eine

Trennvorrichtung vorzusehen mit mindestens

3 mm Kontaktöffnung an jedem Pol. (z.B.

Sicherungsautomaten)!

ACHTUNG!

Gerät nicht in der Nähe von Gardinen,

Vorhängen und anderen brennbaren Mate-

rialien anbringen!

Das Gerät darf nicht im industriellen Bereich und nur inner-

halb geschlossener Räume verwendet werden.

Das Gerät darf nur von einem Elektrofachmann nach den

geltenden Sicherheitsvorschriften installiert und repariert

werden.

Im Fehlerfall Gerät vom Netz trennen.

In Räumen, in denen feuergefährliche Stoffe verwendet wer-

den (z.B. Lösungsmittel etc.), darf das Heizgerät nicht be-

trieben werden.

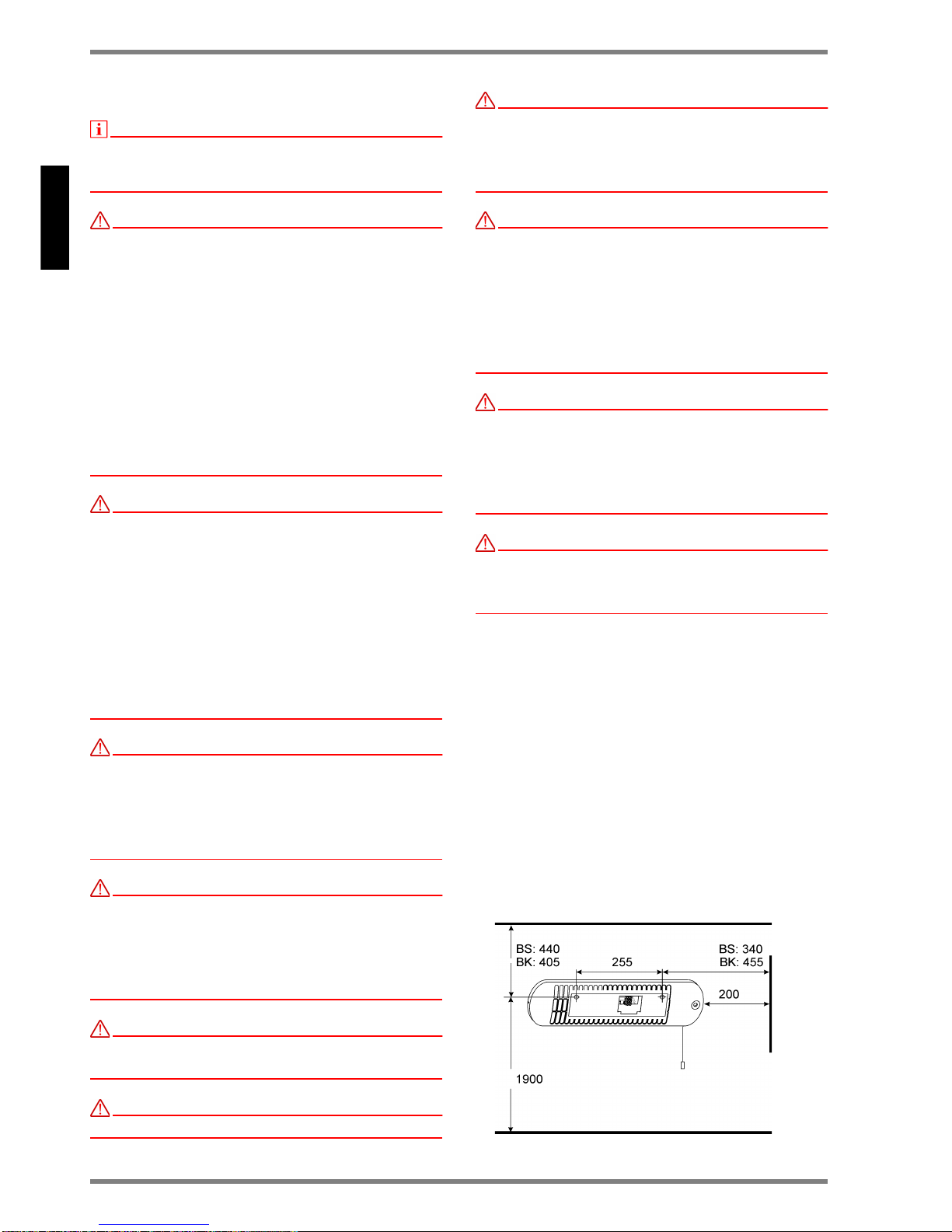

1. Mindestabstände, Hinweise zur Montage

Die Mindestabstände müssen eingehalten werden.

Ferner ist an der Gerätevorderseite ein Abstand von minde-

stens 65 cm einzuhalten.

Im Strahlungsbereich des Heizgerätes dürfen sich keine

leicht brennbaren Gegenstände befinden.

www.dimplex.de ba_bk_bs_d · 05/15/D DE-3

Deutsch

BK 1201, BK 2001, BS 1201, BS 1801

Das Heizgerät muss horizontal ausgerichtet an einer senk-

rechten Wand, wie im Bild dargestellt, installiert werden.

Die Mindestmontagehöhe beträgt 1,8 Meter.Deckenanbrin-

gung und vertikale Montage ist nicht zulässig.

Bei der Montage sind die Schutzbereiche nach den aktuellen

Installationsvorschriften zwingend zu beachten.

Die Netzanschlussdose muss nach der Montage zugänglich sein.

Eine Montage an Holzwänden ist zulässig.

DurchdieWärmestrahlungdesGeräteskanndieOberfläche,

auf die das Gerät montiert wird, nachdunkeln.

Transportsicherung entfernen



Frontgitterschrauben (A) lösen und Frontgitter abneh-

men.



Transportsicherungen (B) für Heizelemente entfernen.



Frontgitter wieder anbringen

Wandmontage

Für die vorgeschriebene Mindest-Installationshöhe von

1,8 Meter, müssen die Befestigungslöcher des Wandhalters

auf einer Höhe von 1,9 Meter gebohrt werden.

Schraube für Abdeckung des Anschlussraums lösen und

Abdeckung abnehmen.

Strahler nach vorn klappen.

Bohrlöcher horizontal an einer senkrechten Befestigungs-

wand anzeichnen, bohren und dübeln.

Distanzstücke mit Schrauben in die Öffnungen des Wand-

halters einsetzen.und Gerät festschrauben.

2. Elektrischer Anschluss

Heizgerät erden!

Leitung darf nicht im Strahlungsbereich des Heizgerätes ver-

legt werden und nicht am Gehäuse anliegen.

Die Spannungsangabe auf dem Typschild muss mit der Netz-

spannung übereinstimmen.

Es ist empfehlenswert, für die Stromversorgung einen eige-

nen Stromkreis vorzusehen.

In die festverlegte elektrische Installation ist eine Trennvor-

richtungvorzusehenmitmindestens3mmKontaktöffnungan

jedem Pol (z.B. Sicherungsautomat).

ACHTUNG!

Nur hitzebeständige mit Polyvinylchlorid ummantelte

flexible Netzanschlussleitung mit folgenden Codes

verwenden: IEC-60227 IEC57 oder Cenelec -

H05V2V2-F.

3. Betrieb

Gerät nicht als Wickeltischstrahler

einsetzen!

Der Strahler erwärmt die angestrahl-

ten Gegenstände oder Personen

ohne dabei die Raumluft direkt zu

erwärmen.

DerStrahlerkannum max. 40° nach

unten geneigt werden.

Achtung! Einstellung nur im abge-

kühlten Zustand vornehmen. Ver-

brennungsgefahr!

Durch ein- oder mehrmaliges Zie-

hen am Schnurschalter gewünschte

Heizstufeeinstellen.Dieeingestellte

Heizstufe kann am Anzeigefenster

abgelesen werden.

In Position 0 ist das Heizgerät aus-

geschaltet.

W = abgegebene Leistung in Watt

ACHTUNG!

Je nach Raumgröße, Wärmebedarf und Ther-

mostateinstellung können Räume bei unbe-

aufsichtigter Beheizung überheizt werden. Dies kann

zu Gefahren für Personen führen, die nicht in der Lage

sind, den Raum bei überhöhter Temperatur zu

verlassen.

4. Störungen

Wenn das Heizgerät keine Wärme abgibt, überprüfen Sie bit-

te die folgenden Punkte:

Anzeige auf „0“?

Sicherung im Sicherungskasten eingeschaltet?

Kann die Störung nicht behoben werden, wenden Sie sich bit-

te an Ihren Elektro-Fachhändler.

Gegebenenfalls können Sie sich auch an die Servicehotline

der Glen Dimplex Deutschland GmbH wenden.

Fon: +49 (0) 9221 709-564

Fax: +49 (0) 9221 709-589

Für die Auftragsbearbeitung werden der Gerätetyp, die E-

Nummer und FD-Zahl des Gerätes benötigt. Diese Angaben

finden Sie auf dem Typschild.

Reparaturen und Eingriffe in das Gerät dürfen nur von einem

Elektrofachmann oder dem Kundendienst ausgeführt wer-

den.

Typ Anzeige 0 Anzeige 1 Anzeige 2 Anzeige 3

BK 1201 Aus 1200 W

BK 2001 Aus 800 W 1200 W 2000 W

BS 1201 Aus 600 W 1200 W

BS 1801 Aus 600 W 1200 W 1800 W

DE-4 bk_bs_d_ba · 05/15/D www.dimplex.de

Deutsch

BK 1201, BK 2001, BS 1201, BS 1801

5. Reinigung

Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt

sein. Achtung! Reflektor und Heizelement nicht mit bloßen

Händen anfassen.

Die Außenflächen des Gerätes können mit einem feuchten

Tuch gereinigt und anschließend gut abgetrocknet werden.

Keine Scheuer- und Poliermittel verwenden.

Staubansammlungen im Gerät mit einem Pinsel mit weichen,

langen Borsten entfernen.

Bei starker Verschmutzung Gerät durch einen Fachmann rei-

nigen lassen.

6. Heizelement wechseln

Das Auswechseln eines Heizelementes darf nur durch einen

Fachmann erfolgen.

Heizgerät spannungsfrei schalten und abkühlen lassen.

Heizelement und Reflektor nicht mit bloßen Händen anfas-

sen. Zum Schutz der Oberfläche ein Tuch benutzen.

Frontgitterschrauben (A) lösen und Frontgitter abnehmen.

Flachsteckanschlüsse mit geeignetem Werkzeug abziehen.

Die beiden Fixierklammern (B) herausziehen.

Heizelement entnehmen.

Neues Heizelement einsetzen.

Zusammenbau in umgekehrter Reihenfolge.

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Technische Änderungen vorbehalten

7. Technische Daten

Anschlussspannung:1/N/PE, 230 V~

Schutzart: IP24 (spritzwassergeschützt)

Schutzklasse: I (mit Schutzleiter)

8. Garantie

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß

unseren Garantiebedingungen.

9. Entsorgungshinweis

DasGerätnichtimallgemeinenHausmüllentsorgen,

sondern einer örtlichen Entsorgungsstelle zuführen.

Telefon: +49 (0)9221 709-564

Telefax: +49 (0)9221 709-589

E-Mail: [email protected]

www.dimplex.de

BK 1201 BK 2001 BS 1201 BS 1801

Nenn-

leistung 1,2 kW 2,0 kW 1,2 kW 1,8 kW

Maße

(B x H x T) 768 x 100 x 92 mm 526 x 140 x 92 mm

Gewicht 1.60 kg 1,70 kg 1,55 kg 1,65 kg

www.dimplex.de/en bk-bs-gb-ba · 05/15/D EN-5

English

BK 1201, BK 2001, BS 1201, BS 1801

Information for the user

NOTENOTE

Dear customer,

read all information contained in this manual carefully.

Keep these instructions in a safe place and pass them

on to any new owner.

ATTENTION!

This appliance can be used by children aged

from 8 ears and above and persons with

reduced physical, sensory or mental

capabilities or lack of experience or

knowledge if they have been given super-

vision or instruction concerning the use of the

appliance in a safe way and understand the

hazards involved. Children shall not play with

the appliance. Cleaning and user main-

tenance shall not be made by children without

supervision!

ATTENTION!

Children of less than 3 years should be kept

away unless continuously supervised!

ATTENTION!

Children aged from 3 years and less than 8

years shall only switch on/off the appliance

provided that it has been placed or installed

in its intended normal operating position and

they have been given supervision or

instruction concerning the use of the

appliance in a safe way and understand the

hazards involved!

ATTENTION!

Children aged from 3 years and less than 8

years shall not plug in, regulate and clean the

appliance or perform user maintenance!

ATTENTION!

Some parts of this product can become very

hot and cause burns! Particular attention has

to be given where children and vulnerable

people are present!

ATTENTION!

The heater must not be located beneath a

socket outlet!

ATTENTION!

Device not attached near curtains, draperies

and other flammable materials!

ATTENTION!

Connection only to fixed installed cables! The

hardwired electrical installation must be

provided with a disconnect device with a

contact grap of at least 3 mm at each pole

(e.g. automatic circuit breaker)!

ATTENTION!

Do not use the appliance in room with bath,

shower or swimming pool or in the vicinity of

wash basins or water connections!

ATTENTION!

This device is not fitted with equipment for

regulating room temperature. The heater

must not be used in small rooms occupied by

people who cannot leave the room without

assistance unless continuous monitoring is

guaranteed!

To ensure safe operation, the heater may only be

installed and connected in accordance with these

installation and operating instructions.

The installation of this heater must be carried out

by a competent electrician in accordance with the

current safety regulations.

Repairs to the appliance, or any other interven-

tions, may only be performed by qualified persons

or the after-sales customer service.

In the event of any defect or during extended peri-

ods of non-use deactivate or remove fuse.

Do not use the appliance in areas where flammable

gases or liquids are stored or used.

1. Minimum Clearances, Notes on Installation

The minimum clearances must be observed.

In addition, a minimum clearance of 65 cm must be ob-

served in front of the device.

Inflammable objects must not be placed in the radiation

area of the heating device.

The heating device must be aligned horizontally and in-

stalled on a vertical wall (see illustration).

Thedevicemust beinstalled ata minimumheightof1.8

metres

EN-6 bk-bs-gb-ba · 05/15/D www.dimplex.de/en

English

BK 1201, BK 2001, BS 1201, BS 1801

It is not permissible to install the device vertically or on

the ceiling.

The protection areas defined in the current wiring regu-

lations must be observed during installation.

The supply connection socket must be accessible after

installation.

Installation on wooden walls is permissible.

Due to the heat radiation of the device, the surface on

which the device is installed can darken in colour.

Remove transport fastening

Loosen the front grill screws (A) and remove the

front grill.

Remove the transport fastenings (B) from the heat-

ing elements.

Re-attach the front grill.

Wall Mounting

To achieve the stipulated minimum installation height

of 1.8 metres, the mounting holes for the wall holder

must be drilled at a height of 1.9 metres.

Loosen the screw on the connection compartment

cover and remove the cover.

Fold the radiator forward.

Mark and drill the mounting holes on a vertical wall

and insert dowels.

Insert spacers with screws into the openings of the

wall holder and screw the device into place.

1. Electrical Connection

Heating device must be earthed!

Connect to permanently installed wiring only.

Cable must not be laid in the radiation area of the heat-

ing device and must not be in contact with the device’s

casing.

The voltage specified on the type plate must match the

mains voltage. It is recommended that a separate cir-

cuit be provided for the power supply. A separator with

a minimum contact opening of 3mm must be provided

on each pole in the permanently connected electrical

installation (e.g. a circuit breaker).

ATTENTION!

Only heat resistant ordinary polyvinyl chloride

sheathed flexible cord should be used, the following

codes apply: IEC - 60227 IEC57 or CENELEC -

H05V2V2-F.

2. Operation

Do not use the device as a

changing table heater!

The radiator heats the objects

or persons upon which/whom

it is directed without also di-

rectly heating the indoor air.

The radiator can be tilted

downwards by a maximum of

40°.

Caution! Adjustments may

only be made when the device

is fully cooled. Danger of

burns!

The desired heating level can

be set by pulling the cord

switch once or repeatedly.

The set heating level can be

read in the display window.

In position 0, the heating device is switched off.

W = output power in watts.

3. Faults

If the heating device does not give off heat, check the

following points:

Is the display at “0”?

Is the fuse in the fuse box switched on?

If the fault cannot be corrected, please contact your

electrical retailer.

If necessary, you can also call the Glen Dimplex

Deutschland service hotline.

Tel.: +49 (0) 9221 709-564

Fax: +49 (0) 9221 709-589

Type Display 0 Display 1 Display 2 Display 3

BK 1201 Off 1200 W

BK 2001 Off 800 W 1200 W 2000 W

BS 1201 Off 600 W 1200 W

BS 1801 Off 600 W 1200 W 1800 W

www.dimplex.de/en bk-bs-gb-ba · 05/15/D EN-7

English

BK 1201, BK 2001, BS 1201, BS 1801

To process your order, the device type, the production

number (E number) and the device’s production date

(FD number) are required. These specifications can be

found on the device’s type plate. Repairs and correc-

tive measures must only be carried out by a qualified

electrician or the after-sales service.

4. Cleaning

Switch off the device and let it cool down before clean-

ing it.

Caution! Do not touch the reflector or heating element

with bare hands.

The outer surfaces of the device can be cleaned with a

damp cloth and then dried thoroughly.

No scouring agents or polishes should be used.

Dust which gathers inside the device can be removed

using a brush with soft, long bristles.

If the device is heavily soiled, it should be cleaned by a

specialist.

5. Changing the Heating Element

A heating element may only be changed by a special-

ist.

Disconnect the device from the power supply and allow

it to cool.

Do not touch the heating element or reflector with bare

hands.

Use a cloth to protect the surface.

Loosen the front grill screws (A) and remove the

front grill.

Remove push-on connections using a suitable tool.

Pull out the two fixing brackets (B).

Remove the heating element.

Insert new heating element.

Carry out assembly in reverse order.

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Subject to modifications without prior notice

6. Technical Data

Connection voltage: 1/N/PE 230 V~

Degree of protection: IP24 (splash-proof)

Protection class: I (with protective conductor)

7. Warranty

This product is supplied with a two-year warranty ac-

cording to our terms of guarantee.

8. Note on Disposal

Do not dispose of the unit with general house-

hold waste. The unit must be taken to a local

waste disposal plant.

Phone number: +49 9221 709 564

Fax: +49 9221 709 589

E-Mail: 0922170958[email protected]

www.dimplex.de/en

BK 1201 BK 2001 BS 1201 BS 1801

Nominal

power 1,2 kW 2,0 kW 1,2 kW 1,8 kW

Dimen-

sions

(W x H x D)

768 x 100 x 92 mm 526 x 140 x 92 mm

Weight 1.60 kg 1,70 kg 1,55 kg 1,65 kg

F-8 bk_bs_fr_ba · 05/15/D www.dimplex.de/fr

Francais

BK 1201, BK 2001, BS 1201, BS 1801

Consignes pour l‘utilisateur

RemarqueREMARQUE

Cher client,

Veuillez lire attentivement et intégralement les pré-

sentes instructions. Conservez-les soigneusement et

remettez-les au prochain propriétaire le cas échéant.

ATTENTION!

Cet appareil peut être utilisé par les enfants à

partir de huit ans ainsi que par des personnes

à mobilité réduite ou ayant des déficiences

sensorielles ou mentales ou ne possédant

pas l’expérience ou le savoir requis, s’ils sont

sous surveillance ou ont reçu des instructions

en vue d’une utilisation de l’appareil en toute

sécurité et ont compris les dangers en

résultant!

ATTENTION!

Éloigner les enfants âgés de moins trois ans,

sauf s’ils sont sous surveillance permanente.

Les enfants à partir de trois ans et de moins

de huit ans ont le droit de mettre l’appareil en

marche ou de l’arrêter s’ils sont en présence

d’un adulte ou s’ils ont reçu des instructions

en vue d’une utilisation de l’appareil en toute

sécurité et s’ils ont compris les dangers en

résultant, à condition que l’appareil soit placé

ou installé dans sa position d’utilisation

normale!

ATTENTION!

Les enfants à partir de trois ans et de moins

de huit ans n’ont pas le droit de brancher

l’appareil, de le réguler, de le nettoyer et/ou

d’effectuer son entretien!

ATTENTION!

Certaines pièces de l’appareil peuvent

devenir très chaudes et provoquer des

brûlures. Une prudence particulière est de

mise en présence d’enfants ou de personnes

vulnérables!

ATTENTION!

Il est interdit de poser l’appareil sous une

prise murale!

ATTENTION!

Périphérique non près de rideaux, tentures et

autres matériaux inflammables attachés!

ATTENTION!

Il faut installer l’appareil de sorte que les

organes de commande ne puissent pas être

touchées par une personne se trouvant dans

la baignoire ou sous la douche!

ATTENTION !

Selon la taille de la chambre, la demande de

chaleur et le réglage du thermostat, les cham-

bres peuvent être chauffés par un chauffage

silencieux. Cela peut être dangereux pour les

personnes qui ne sont pas en mesure de

quitter la salle en cas de température plus!

ATTENTION!

L’installation électrique fixe doit être pourvue

d’un dispositif de coupure ayant une distance

d’ouverture des contacts d‘au moins 3 mm sur

chaque pôle (coupe-circuit automatique par

exemple)

L’appareil doit être installé par un professionnel

selon les prescriptions de sécurité en vigueur.

L’appareil doit être utilisé uniquement pour ré-

chauffer l’air ambiant de locaux fermés.

Pour garantir le bon fonctionnement de l’appareil,

veuillez monter et raccorder le convecteur unique-

ment selon les instructions de la présente notice.

Les réparations et interventions sur l’appareil ne

doivent être effectuées que par un professionnel ou

par le service après-vente.

En cas de défaillance ou d’arrêt prolongé, isoler

l’appareil du secteur. Couper ou retirer les fusibles.

Ne pas faire fonctionner l’appareil dans des locaux

où sont utilisés ou stockés des gaz ou liquides in-

flammables..

1. Écartements minimaux, conseils d'installation

Respecter les écartements minimaux.

Respecter en outre une distance de 65 cm minimum

par rapport à la face avant de l'appareil.

Retirer de la zone de rayonnement de l'appareil de

chauffage tout objet facilement inflammable.

L'appareil de chauffage doit être installé à l'horizontale

sur un mur vertical (comme illustré sur la figure).

La hauteur minimale de montage est de 1,8 m.

www.dimplex.de/fr bk_bs_fr_ba · 05/15/D F-9

Francais

BK 1201, BK 2001, BS 1201, BS 1801

Un montage au plafond ou à la verticale est interdit.

Respecter impérativement les zones de sécurité

conformément les règlements d‘installation en vigneur.

Il est interdit d'installer l'appareil directement en des-

sous d'une prise de courant murale.

Installer l'appareil de telle sorte qu'il ne puisse être ac-

cessible à une personne se trouvant dans la baignoire

ou sous la douche.

À l'issue du montage, la prise secteur doit rester acces-

sible.

Il est permis de monter l'appareil sur une paroi en bois.

Le rayonnement du chauffage à infrarouges peut en-

traîner le noircissement de la surface sur laquelle il est

monté.

Retirer les cales de transport.

Détacher les vis de la grille frontale (A), puis la

grille elle-même.

Retirer les cales (B) des éléments de chauffage.

Remettre en place la grille frontale.

Montage mural

Pour pouvoir respecter la hauteur minimale de mon-

tage de 1,8 m, percer les trous de fixation du support

mural à 1,9 m de hauteur.

Détacher la vis du capot de l'enceinte de raccorde-

ment et déposer le capot.

Faire basculer le chauffage à infrarouges vers

l'avant.

Sur une paroi verticale, marquer l'emplacement

des trous de fixation avant de les percer et de les

munir d'une cheville.

Introduire les pièces d'écartement et les vis dans

les ouvertures du support mural et visser l'appareil.

2. Branchements électriques

Mettre le chauffage à infrarouges à la terre !

Raccordement uniquement sur des lignes fixes.

La ligne ne doit pas être posée dans la zone de rayon-

nement de l'appareil de chauffage ni sur la jaquette.

La tension indiquée sur la plaque signalétique doit être

conforme à la tension du réseau.

Pour l'alimentation électrique de l'appareil, il est recom-

mandé de mettre en place un circuit électrique propre.

Dans une installation électrique existante, il convient

de prévoir un dispositif de coupure à ouverture de

contact de 3 mm minimum sur chaque pôle (coupe-cir-

cuit automatique par ex.).

ATTENTION!

Seulement résistant à la chaleur du chlorure de

polyvinyle ordinaire gainés cordon souple doit être

utilisé, les codes suivants sont applicables: IEC -

60227 IEC57 or CENELEC - H05V2V2-F.

3. Mode opératoire

Ne pas utiliser cet appa-

reil comme radiateur pour

table à langer !

L'appareil à infrarouges ré-

chauffe les objets ou per-

sonnes rayonnés sans pour

autant chauffer directement

l'air ambiant.

Le chauffage à infrarouges

peut être incliné vers le bas

(angle de 40 ° maximum).

Attention! Ne procéder au ré-

glage de l'angle d'inclinaison

que lorsque l'appareil est

froid. Risque de brûlures !

L'actionnement, éventuelle-

ment répété, de l'interrupteur à tirette permet de régler

le niveau de chauffage souhaité.

Celui-ci apparaît dans la fenêtre d'affichage.

En position 0, l'appareil est à l'arrêt.

W = puissance fournie en watts

4. Dysfonctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les

points suivants :

l'affichage indique-t-il 0 ?

le dispositif de protection (situé dans la boîte de fu-

sibles) s'est-il déclenché ?

Si vous n'êtes pas en mesure de remédier au dysfonc-

tion-nement, veuillez vous adresser à votre électricien.

Type Affichage

0Affichage

1Affichage

2Affichage

BK 1201 Arrêt 1200 W

BK 2001 Arrêt 800 W 1200 W 2000 W

BS 1201 Arrêt 600 W 1200 W

BS 1801 Arrêt 600 W 1200 W 1800 W

F-10 bk_bs_fr_ba · 05/15/D www.dimplex.de/fr

Francais

BK 1201, BK 2001, BS 1201, BS 1801

Au besoin, vous pouvez également contacter le service

d'aide en ligne de Glen Dimplex Deutschland GmbH.

Tél. +49 (0) 9221 709-564

Téléfax : +49 (0) 9221 709-589

Pour traiter votre commande, veuillez nous communi-

quer le type, le numéro E et la date de fabrication FD

de l'appareil.

Les réparations et interventions sur l’appareil ne

doivent être réalisées que par un électricien qualifié ou

le service après-vente.

5. Nettoyage

Avant de procéder au nettoyage, mettre l'appareil à

l'arrêt et le laisser refroidir. Attention ! Ne pas toucher à

mains nues le réflecteur et l'élément de chauffage. Les

surfaces extérieures de l'appareil peuvent être net-

toyées au moyen d'un chiffon humide avant d'être sé-

chées avec soin. Ne pas utiliser de produit abrasif, ni

de produit de polissage.

Débarrasser l'appareil de la poussière qui s'y est accu-

mulée en utilisant un pinceau à poils souples et longs.

Les appareils très sales doivent être nettoyés par un

spécialiste.

6. Remplacement des éléments de chauffage

Seul un spécialiste est habilité à remplacer l'un des élé-

ments de chauffage de l'appareil à infrarouges.

Mettre l'appareil de chauffage hors tension et le laisser

refroidir. Ne pas toucher à mains nues le réflecteur et

l'élément de chauffage. Utiliser un chiffon pour ne pas

endommager la surface.

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

Sous réserve de modifications techniques

Détacher les vis de la grille frontale (A), puis la

grille elle-même.

Retirer les connecteurs plats au moyen de l'outil-

lage approprié.

Faire sortir les deux broches de fixation (B).

Détacher l'élément de chauffage.

Introduire l'élément de chauffage de remplace-

ment.

Le montage s'effectue en procédant dans l'ordre in-

verse à celui du démontage.

7. Caractéristiques techniques

Tension de raccordement :1/N/PE, 230 V~

Degré de protection: IP24 (résistant aux éclabous-

sures)

Classe de protection: I (avec conducteur de protection)

8. Garantie

Conformément aux conditions de garantie, nous accor-

dons 2 ans de garantie sur ce produit.

9. Remarque sur la mise au rebut de l’appareil

L’appareil ne doit pas être éliminé avec les or-

dures ménagères mais via un poste local d’éli-

mination.

Téléphone: +49 9221 709 564

Télécopie: +49 9221 709 589

E-mail: 0922[email protected]e

www.dimplex.de/fr

BK 1201 BK 2001 BS 1201 BS 1801

Puissance

nominale 1,2 kW 2,0 kW 1,2 kW 1,8 kW

Dimension

(L x H x P) 768 x 100 x 92 mm 526 x 140 x 92 mm

Poids 1.60 kg 1,70 kg 1,55 kg 1,65 kg

Andere Handbücher für BK 1201

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere AKO Heizung Handbücher

Beliebte Heizung Handbücher anderer Marken

oventrop

oventrop Regucor Series Bedienungsanleitung

Blaze King

Blaze King CLARITY CL2118.IPI.1 Bedienungsanleitung

ELMEKO

ELMEKO ML 150 Bedienungsanleitung

BN Thermic

BN Thermic 830T Bedienungsanleitung

KING

KING K Series Leitfaden

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Kurzanleitung

Well Straler

Well Straler RC-16B Bedienungsanleitung

EUROM

EUROM 333299 Bedienungsanleitung

Heylo

Heylo K 170 Bedienungsanleitung

Eterna

Eterna TR70W Bedienungsanleitung

Clarke

Clarke GRH15 Bedienungsanleitung

IRSAP

IRSAP The Radiator Company Ovali Bedienungsanleitung

Empire Heating Systems

Empire Heating Systems WCC65 Bedienungsanleitung

Wetekom

Wetekom 92 86 43 Bedienungsanleitung

Desa

Desa SPC170-F Bedienungsanleitung

Watlow

Watlow Watrod Electric Tubular Heaters Bedienungsanleitung

Haverland

Haverland ECO-DRY GPS Series Stücklistenhandbuch

Stelpro

Stelpro ASILVC2060 Series Bedienungsanleitung
