Alape WT.QS325 Bedienungsanleitung
Montageanleitung Waschtische
Installation instructions washstands
WT.QS325 WT.QS450 WT.QS525.R WT.QS525H.R
WT.QS325H WT.QS450H WT.QS525.L WT.QS525H.L
1.
2.
951430/080611
4
3
21
6
5
7
Schaftventil am Waschtisch montieren und mit Hilfe des Montageschlüssels (7) justieren.
Dübellöcher für Stockschrauben in die Wand bohren. Montage- und Anschlussmaße beachten,
(s. Rückseite). Dübel (1) und Stockschrauben (2) einsetzen. Waschtisch mit Mutter (6) und
Unterlegscheiben (3, 4, 5) an der Wand befestigen.
Please mount drain valve on the washstand and adjust drain valve by using the installation
wrench (7).
Drill holes into the wall for the dowels – see reverse for mounting and connection
measurements. Insert dowels (1) and wood-to-metal dowels (2). Secure washstand to wall
with nuts (6) and flat washers (3, 4, 5).
Armaturenmontage auf
Becken:
Verwendung der
Hahnloch-Unterlegscheibe
ist zwingend erforderlich!
Mounting of the fitting:
Use of the tap hole
washer is compulsory!
WT.QS525H.R
Nr. 4280 000 000
WT.QS450H
Nr. 4276 000 000
* OKFF = Oberkante fertiger Fußboden/ Finished floor level (FFL) 951430/080611
WT.QS525.L
Nr. 4273 000 000
* *
*
*
WT.QS450
Nr. 4275 000 000
*
WT.QS525H.L
Nr. 4279 000 000
WT.QS525.R
Nr. 4274 000 000

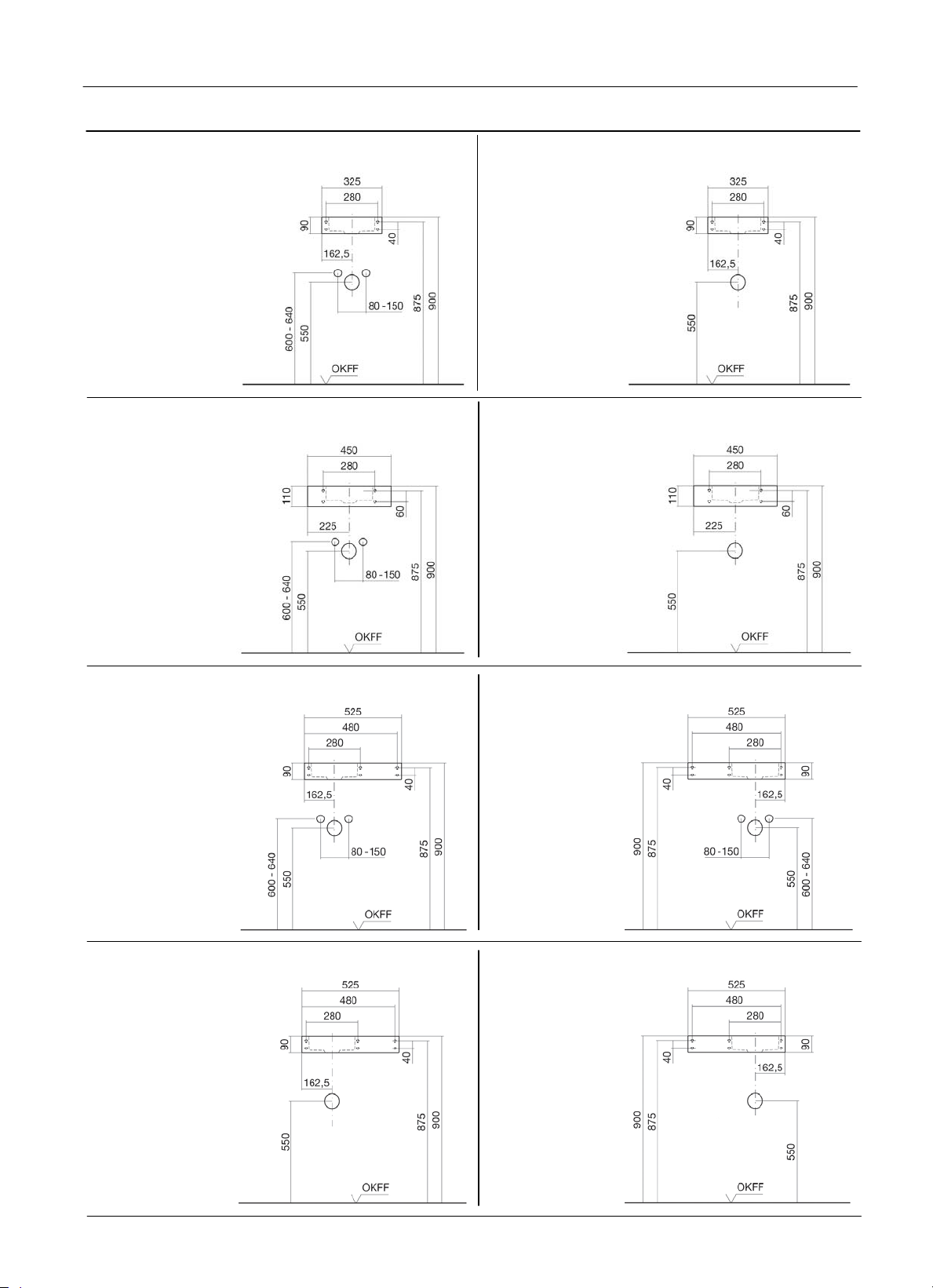

Montage- und Anschlussmaße / mounting and connection measurements
WT.QS325H
Nr. 4277 000 000
WT.QS325
Nr. 4270 000 000
