9410035 LLC-121
9410034 LLC-120

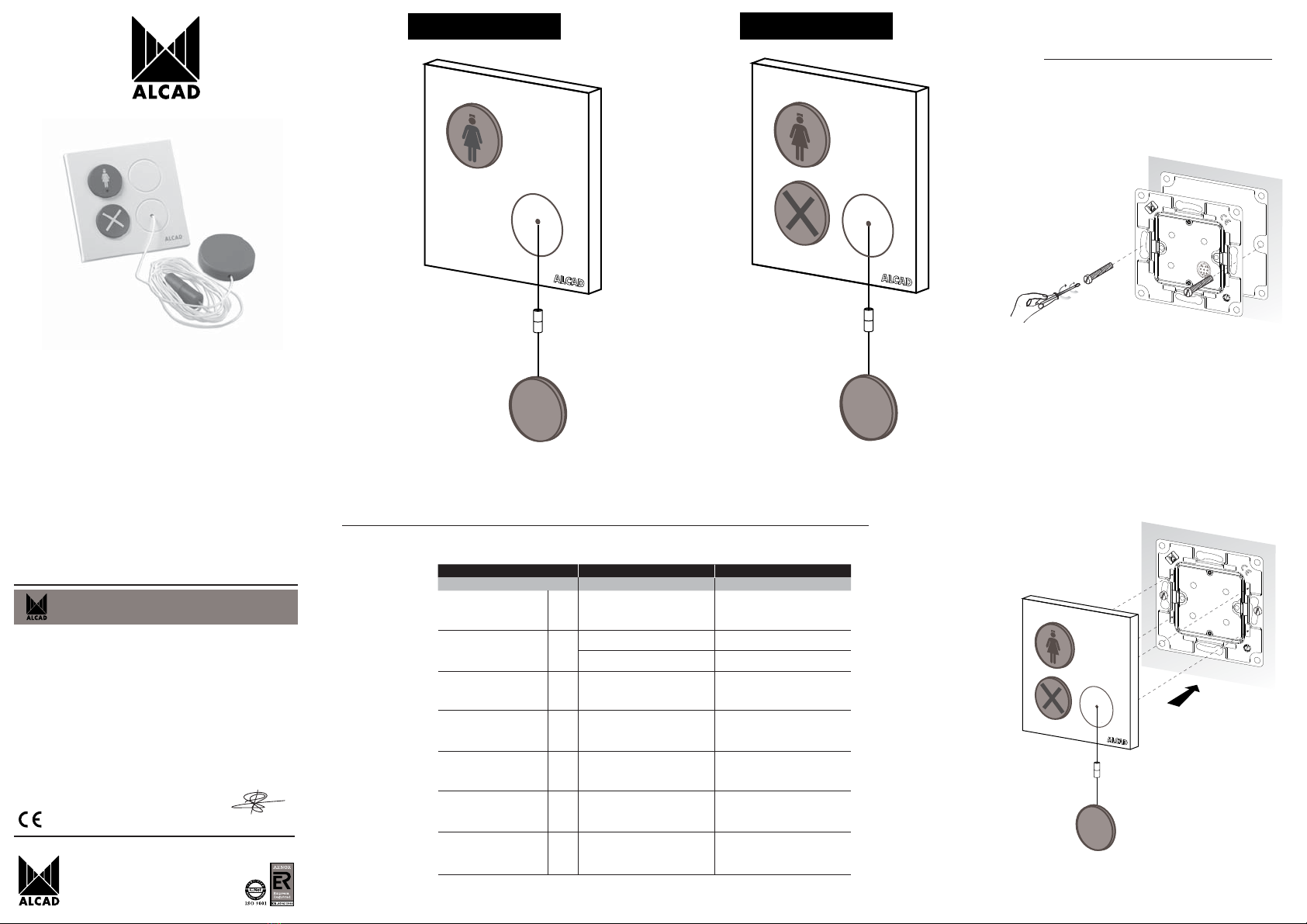

BASE DE TIRADOR DE BAÑO
BATHROOM CALL UNITS
UNITE D´APPEL DE SALLE DE BAIN
BASE DE TIRADOR DE BAÑO
CON CANCELACIÓN
BATHROOM CALL UNIT WITH
CANCELLATION
UNITE D´APPEL DE BAIN AVEC
ANNULATION
CARACTERÍSTICAS TÉCNICAS
SPECIFICATIONS
SPÉCIFICATIONS
CÓDIGO-CODE-CODE
MODELO-MODEL-MODÈLE
Vdc
Alimentación
Power supply
Alimentation
Carcasa
Housing
Boîtíer
24 24
5 (reposo/idle/repos)
20 (max)
Índice de protección
Protection index
Indice de protection
IP42
Dimensiones
Dimensions
Dimensions
80x80x30
mm
IP
Peso
Weight
Poids
gr
80gr 80gr
9410035
LLC-121
80x80x30
5(reposo/idle/repos)
20 (max)
9410034
LLC-120
Color
Colour
Couleur
Blanco
White
Blanc
ABS/Policarbonato
ABS/Polycarbonate
ABS/Polycarbonate
Blanco
White
Blanc
IP42
ABS/Policarbonato
ABS/Polycarbonate
ABS/Polycarbonate
BASE DE TIRADOR DE BAÑO
BATHROOM CALL UNIT
UNITE D´APPEL DE SALLE
DE BAIN
Consumo
Consumption
Consommation
mA
ALCAD, S.L.
Tel. 943 63 96 60
Fax 943 63 92 66
Int. Tel. +34 - 943 63 96 60
Apdo. 455 - Pol. Ind. Arreche-Ugalde,1
20305 IRUN - Spain
www.alcad.net TURKEY - Istanbul
Tel. +90 212 295 97 00
FRANCE - Hendaye
Tel. 00 34 - 943 63 96 60
CZECH REPUBLIC - Ostrovav
cice
Tel. 546 427 059
UNITED ARAB EMIRATES - Dubai
Tel. +971 4 214 61 40
Irún (SPAIN), 3 July 2014
Especicaciones sujetas a modicación sin previo aviso
Specications subject to modications without prior notice
Les spécications sont soumises à de possible modications sans avis préalable
Instrucciones de seguridad
No exponga el equipo a goteo o proyecciones de agua. No sitúe objetos llenos de líquido, como vasos, sobre el equipo.
No sitúe fuentes de llama desnuda, tales como velas encendidas, sobre el equipo. No cubra las aberturas de ventilación
del equipo con objetos, tales como periódicos, cortinas, etc. Instale el equipo dejando un espacio libre alrededor
para disponer de una ventilación suciente.
Safety Instructions
Do not place the equipment where water can drip or splash onto it. Do not place objects containing liquid, such as
glasses, on the equipment. Do not place sources of naked ame, such as burning candles, on the equipment. Do not
block the ventilation slots of the equipment with objects such as newspapers, curtains, etc. When installing the
equipment, leave some free space around it to provide adequate ventilation.
Consignes de sécurité
N’exposez pas l’équipement à des projections ou gouttes d’eau. Ne posez pas d’objets contenant du liquide, tels que
des verres, sur l’équipement. Ne mettez pas de source de amme, comme des bougies, sur l’équipement. Ne bouchez
pas les ouvertures de ventilation de l’équipement avec des objets comme des journaux, des rideaux, etc. Installez l’équipement
en laissant un espace libre tout autour de lui an de permettre une ventilation susante.
DECLARATION OF CONFORMITY
according to EN ISO/IEC 17050-1:2004
Cod. 2636950 Rev.02
Supplementary Information: To comply with these directives, do not use the products
without covers and operate the system as specied.
LLC-120 & LLC-121Product Number(s):
Product Description:
Manufacturer's Address:
Manufacturer's Name:
declares that the product
Pol. Ind. Arreche-Ugalde, 1
Apdo. 455, 20305 IRÚN (Guipúzcoa), SPAIN
ALCAD, S.L.
BATHROOM CALL UNITS
Product Name:
Short Range device
is in conformity with:
INCLUDING ALL OPTIONSProduct Option(s):
EN 55022:2011
EN 60601-1-2:2008
EMC: EN 60065:2002
EN 60601-1-1:2002
Safety:
Hereby, Alcad, S.L. declares that the equipments LLC-120 and LLC-121 are in compliance
with the essential requirements and other relevant provisions fo Directive 2006/95/EC &
EMC Directive 2004/108/EC.
Por medio de la presente Alcad, S.L. declara que los equipos LLC-120 y LLC-121 cumplen
con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la
Directiva 2006/95/CE y EMC Directive 2004/108/EC.
Par la présente Alcad, S.L. déclare que les appareils LLC-120 et LLC-121 sont conforme aux
exigences essentielles et aux autres dispositions pertinentes de la directive 2006/95/CE et
EMC Directive 2004/108/EC.
Xabier Isasa
General Manager
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
1
2

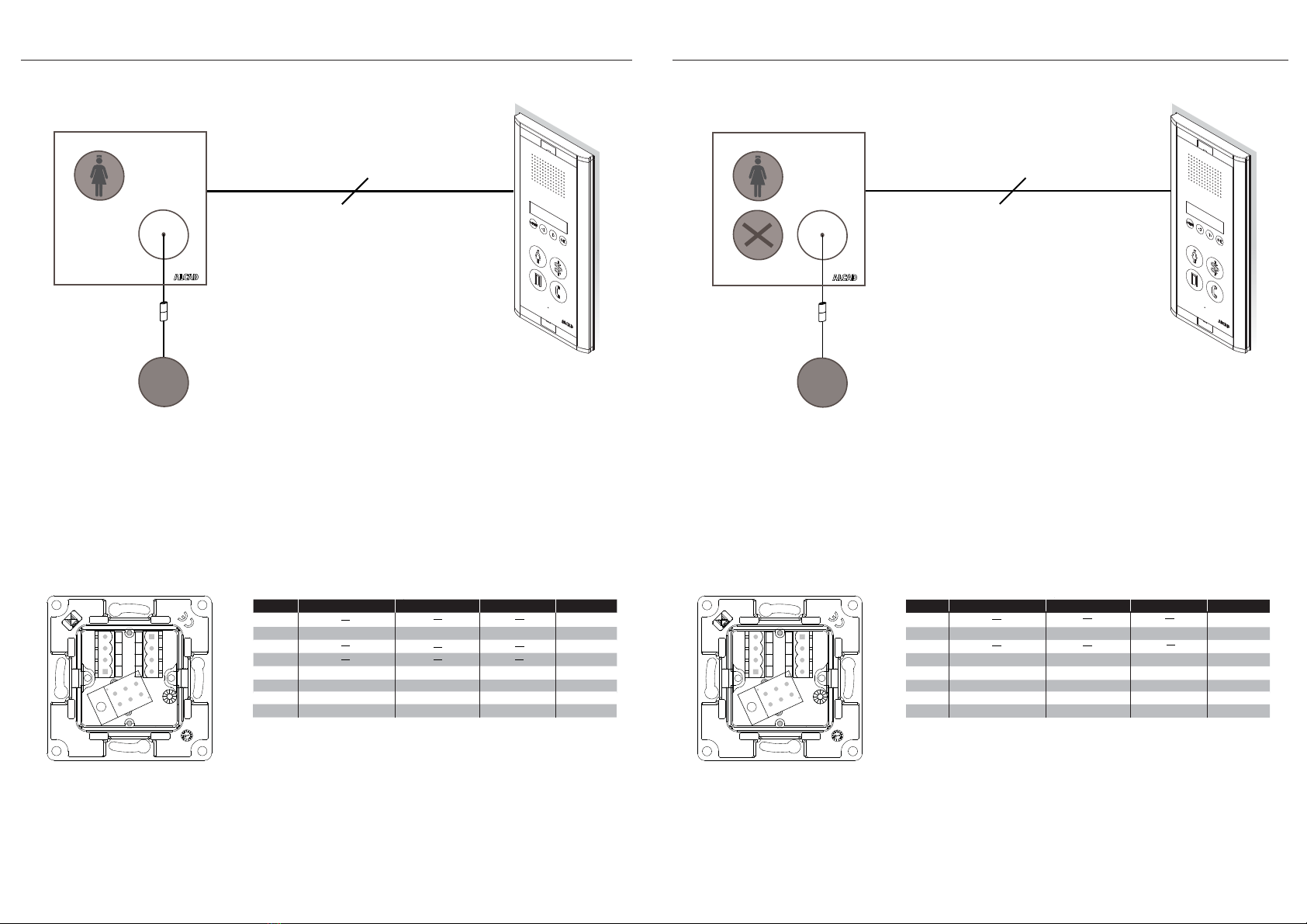

ESQUEMA DE CABLEADO LLC-120
LLC-120 WIRING DIAGRAM
SCHÉMA DE CÂBLAGE LLC-120
ESQUEMA DE CABLEADO LLC-121
LLC-121 WIRING DIAGRAM
SCHÉMA DE CÂBLAGE LLC-121
5 x 0,5 mm2
CHC-240 CHC-240
6 x 0,5 mm2
LLC-120
A1 A2 A3 A4
B1 B2 B3 B4
.-1
A1 A2 A3 A4
B1 B2 B3 B4
.-1
LLC-121
A1
ES EN FR
A2
A3
A4
B1
B2
B3
B4
Luz roja
Pulsador rojo
Red light
Red button
I/O*
Input
Output
* Consultar MANAGER para ver el número de borna correspondiente.
* Check MANAGER to see the corresponding terminal number.
* Consulter MANAGER pour voir le numéro chaque borne.
GND GND Masse
Alimentación 24 V Power supply 24 V
Tirador de llamada
Input
A1
ES EN FR
A2
A3
A4
B1
B2
B3
B4
Luz roja
Pulsador de llamada
Red light
Call button
I/O*
Input
Output
* Consultar MANAGER para ver el número de borna correspondiente.
* Check MANAGER to see the corresponding terminal number.
* Consulter MANAGER pour voir le numéro de chaque borne.
GND GND Masse
Alimentación 24 V Power supply 24 V Alimentation 24 V
Tirador de llamada
Input
Bouton rouge
Lumière rouge
Alimentation 24V
Tirette d´appel
Lumière rouge
Boutton d´apell
Call pull cord Call pull cord Tirette d´appel
Cancelador de llamada Bouton d´annulationCancellation button
LLC-121
LLC-120
