ALFRA Rotabest 32 RQ Bedienungsanleitung

Bedienungsanleitung / Operation Manual / Mode d’emploi

Alfra Rotabest 32 RQ

Metallkernbohrmaschine

Metal Core Drilling Machine

Perceuse ROTABEST à socle magnétique

Artikel Nr. 18600 / Prod.-No. 18600 / Article Nr. 18600

Inhaltsverzeichnis / Contents / Table des matières

Sicherheitshinweise, Bestimmungsgemäße Verwendung,

Technische Daten, Beschreibung, Bedienung, Reinigung,

Pflege, Wartung, Ersatzteilliste am Ende der

Bedienungsanleitung.

Vor Inbetriebnahme

lesen und

aufbewahren!

Seite 2

Safety instructions, Specified Conditions of Use, Technical

Data, Description, Operation, Cleaning, Care, Maintenance,

Spare Parts List at the End of Operation Manual

Please read and save

these instructions!

Page 10

Consignes de sécurité, Conditions d’utilisation, Détails

techniques, Description, Utilisation, Nettoyage, Soins,

Entretien, Nomenclature des pièces de rechange à la fin de ce

manuel.

À lire avant la mise en

service puis à

conserver !

Page 17

Sicherheitshinweise

Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch den mitgelieferten

Sicherheitsgurt abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung

nicht erhalten.

Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen.

Der Auswerferstift kann bei unsachgemäßer Handhabung brechen.

Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen verwenden und regelmäßig

auf Beschädigung überprüfen. Sonst besteht die Gefahr eines elektrischen Schlages.

Netzspannung und Spannungsangaben am Gerät müssen übereinstimmen.

Beim Arbeiten mit diesem Gerät folgende Schutzausrüstung tragen:

Schutzbrille, festes Schuhwerk, Gehörschutz, Haarnetz (bei langen Haaren), ggf. auch Schürze und

Helm.

Die Aufstellfläche für den Magnetfuß muss eben, sauber und rostfrei sein. Lack- und

Spachtelschichten entfernen.

Keine Elektro-Schweißarbeiten an dem Werkstück ausführen, auf dem die Metallkernbohrmaschine

zum Einsatz kommt.

Vor allen Arbeiten Kühlmitteleinrichtung (b) zur Unterstützung der Kühlung montieren.

Bestimmungsgemäße Verwendung

Dieses Gerät ist bestimmt zum Bohren von

Materialien mit magnetisierbarer Oberfläche, mit Kernbohrern und

Vollbohrern in wettergeschützter Umgebung. Es ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk.

Das Gerät lässt sich waagrecht, senkrecht und über Kopf einsetzen.

Technische Daten

Artikel – Nr.: 18600

Bezeichnung: Rotabest 32 RQ

Leistungsaufnahme: 1100 Watt

Lastdrehzahl: 450

-min

Werkzeugaufnahme: ¾“ (19 mm) Rota Quick Schnellwechselaufnahme

Kühlmittelzufuhr: integriert, automatisch

Spannung: (siehe Typenschild)

Magnethaftkraft: 11000 N

Bohr Ø max. in Stahl:

- Kernbohrer 32 mm

- Spiralbohrer 13 mm

Schnitttiefe: 50 mm

Hubbereich: 160 mm

Magnetfußgröße: 70 x 180 mm

Gerätebeschreibung

A ) Antriebsmotor E ) Rota Quick Schnellwechselaufnahme

B ) Drehkreuz F ) Tiefenskala

C ) Bedienfeld J ) Aussparung für Sicherheitsgurt

D ) Magnetfuß K ) Stellschrauben zum Justieren des Schlittens

Mitgeliefertes Zubehör

•Transportkasten •Sicherheitsgurt

•Kühlmitteleinrichtung •HSS Co Kernbohrer Ø 18 mm

•Bohrspray •Auswerferstift

•Schnellspannbohrfutter •Inbusschlüssel 2,5 mm

•Spänehaken •Inbusschlüssel 6,0 mm

Ein- und Ausschalten

•Zuerst Kabel und Stecker auf Beschädigung prüfen!

•Die Taste MAGNET ON betätigen, damit der Magnet haftet und der Halt des Bohrständers gewährleistet wird.

•Für die nicht magnetisierbaren Materialien verwenden Sie bitte die Rotabest Vacubest Vakuumanlage

(Artikel -Nr. 18150).

•Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt sichern.

Wir empfehlen bei diesen Arbeiten das Kühlen durch ein Spray (Alfra BIO 2000, Artikel Nr. 21010).

•Antriebsmotor durch Betätigen der Taste MOTOR ON einschalten.

Der Magnetfuß erhält jetzt die volle Magnethaftkraft! Ist dieser defekt, läuft der Motor nicht an!

•Das Ausschalten erfolgt in umgekehrter Reihenfolge MOTOR OFF und dann MAGNET OFF!

MPI-System

•Bei Funktion „Magnet an“ stehen von Beginn an 100 % der Magnetleistung zur Verfügung.

•Gleichzeitig wird ein sogenanntes Zeitglied aktiviert, voreingestellt auf 60 Sekunden. Wird nach „Magnet an“ der

Motor nicht zugeschalten, so blinkt die LED der Magnetschaltertaste auf der Folientastatur und es ertönt

gleichzeitig ein Summton. Diese zeitgesteuerte Warnfunktion wird auch aktiviert, wenn nach dem Bohren und

Abschalten des Motors der Magnet nicht abgeschaltet wird.

•Eine Funktionsprüfung der LED und des Summers wird durchgeführt, wenn die Maschine über das Stromkabel

über das Stromnetz verbunden wird (kurzes LED Blinken und kurzer Summton). Damit kann man vor Ort schnell

und einfach das verwendete Modell bzw. die verwendete Schaltung gegenprüfen.

•Die neuen Leiterplatten sind 100 % kompatibel mit Maschinen älterer Baureihen, d.h. im Reparaturfalle kann

problemlos Ersatz bzw. Austausch erfolgen.

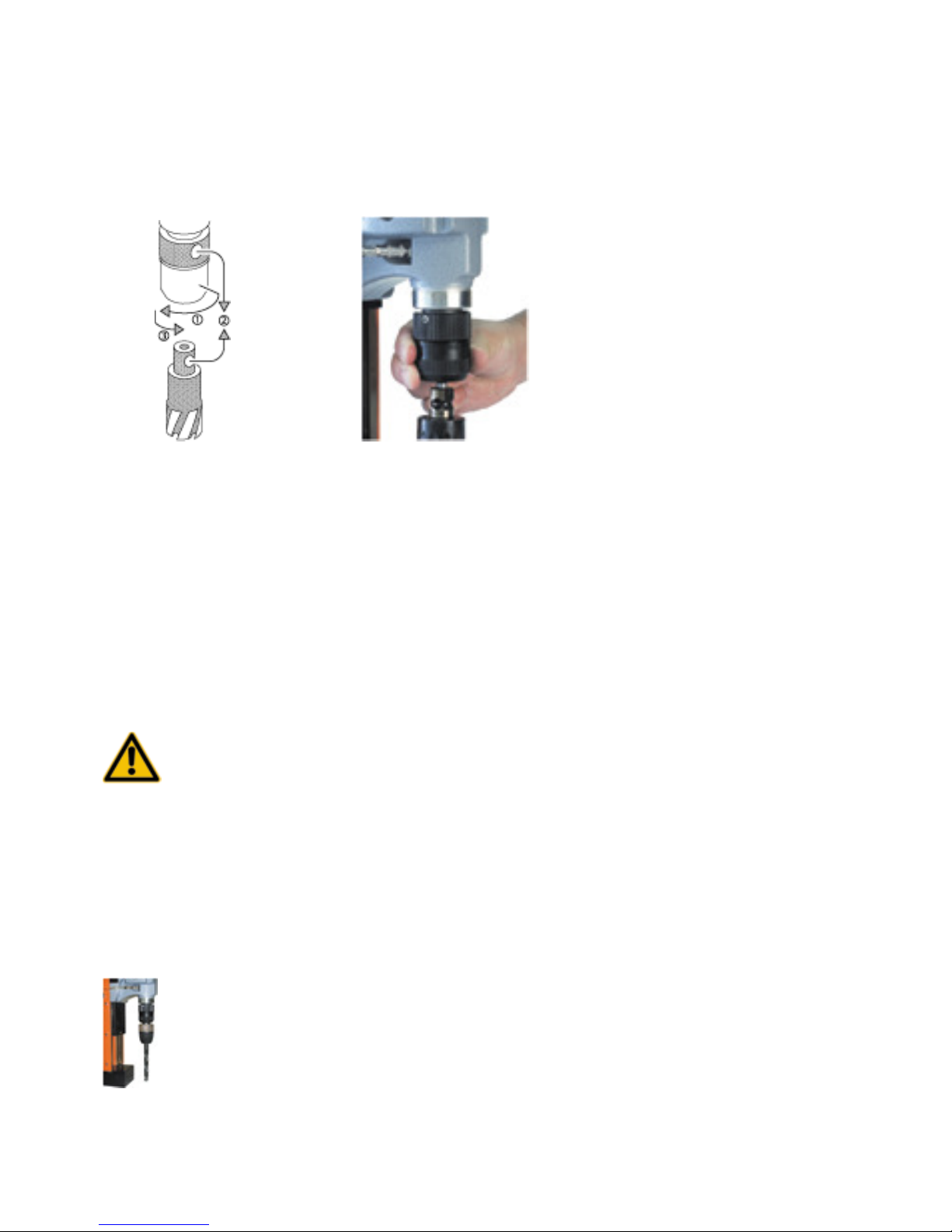

Arbeiten mit Kernbohrer

•Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben.

•Rota Quick Steuerungsring (Pos. 53) nach links drehen und Kernbohrer mit Auswerferstift einsetzen

•Steuerungsring loslassen und Kernbohrer so weit drehen, bis der Steuerungsring den Kernbohrer verriegelt.

•Zuerst den Kernbohrer mit Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und

aufsetzen.

•Den Kernbohrer aufsetzten und Werkstück anbohren bis die ganze Schnittfläche als Kreisring ausgebildet

ist. Das Bohren mit ALFRA ROTABEST Kernbohrern erfordert keinen großen Kraftaufwand.

•Während des Bohrvorgangs sollte der Kernbohrer ständig gekühlt werden. Optimale Kühlung ist durch

unsere Kühlmitteleinrichtung mittels Innenkühlung möglich.

•Während des Bohrens den Antriebsmotor nicht abschalten. Nach dem Bohrvorgang Kernbohrer bei

laufendem Motor zurückziehen.

•Nach jedem Bohren Späne und Kern entfernen.

Späne mit Spänehaken entfernen. Nicht mit bloßer Hand anfassen. Verletzungsgefahr!

Arbeiten mit Vollbohrer

•Das Schnellspannbohrfutter ist nur zum Bohren mit Spiralbohrern geeignet.

•Bohrfutter mit Adapter in die Rota Quick (E) Aufnahme einsetzen.

•Spiralbohrer in Bohrfutter einsetzen und fest spannen.

Durch Lösen der Inbusschraube lässt sich der Antriebsmotor auf dem Schlitten stufenlos

verstellen (für maximale Hubvergrößerung beim Einsatz mit Spiralbohrern und Bohrfutter).

Reinigen und Pflegen

Vor Pflegearbeiten immer zuerst den Netzstecker ziehen, sonst droht Verletzungsgefahr durch

unbeabsichtigtes Einschalten der Maschine.

•Motorraum von außen mit trockener Druckluft ausblasen.

•Anschlussleitungen auf Beschädigungen kontrollieren.

•Alle Gleitflächen regelmäßig reinigen und ölen. Sollte sich trotzdem durch Abnutzung an der

Schwalbenschwanzführung Seitenspiel einstellen, kann dies durch Nachstellen von seitlich angebrachten

Gewindestiften (K) ausgeglichen werden.

•Nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden.

•Nach Arbeitsbeendigung empfehlen wir, die Metallkernbohrmaschine in dem Transportkoffer liegend

aufzubewahren.

Warten und Reparieren

Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften.

Nur Original ALFRA Ersatzteile verwenden.

Ersatzteilübersicht am Ende dieser Bedienungsanleitung.

Die Metallkernbohrmaschinen ALFRA ROTABEST sollten nach ca. 250 Betriebs-stunden von unserer ALFRA

Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl, Lubcon Turmogearoil PE 150 300 ml, sollte

ebenso wie die Kohlebürsten erneuert werden.

Garantie

Für Alfra Rotabest Metallkernbohrmaschinen leisten wir Garantie gemäß den gesetzlichen und länderspezifischen

Bestimmungen (Nachweis durch Rechnung).

EG-Konformitäts-Erklärung

Wir

Alfred Raith GmbH

II. Industrie Str. 10

68766 Hockenheim

erklären in alleiniger Verantwortung, dass die Metallkernbohrmaschine

ALFRA Rotabest Piccolo 32RQ

folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

Niederspannungsrichtlinie 2006/95/EG

Elektromagnetische Verträglichkeit (EMV) 2004/108/EG

Folgende Normen oder normative Dokumente wurden angewandt:

EMV- Richtlinie:

EN 55014-1:2006

EN 55014-2:1997+A1:2001

EN 61000-3-2:2006

EN 61003-3-3:1995+A1:2001+A2:2005

Niederspannungsrichtlinie:

EN 60204-1:2006

Maschinenrichtlinie:

EN 60204-1:2006

Bei einer nicht mit uns abgestimmten Änderung des Elektrowerkzeugs verliert diese Erklärung ihre Gültigkeit

und die Gewährleistung erlischt.

Der Schalldruckpegel am Arbeitsplatz kann 85 dp(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für

den Bedienenden erforderlich.

Gehörschutz tragen!

Safety instructions

During drilling operations on walls and ceilings, the Metal Core Drilling Machine must be

safeguarded with the included safety belt. The magnetic adhesion is not maintained in case of a

failure of circuit.

The cut core will be ejected automatically by the ejector pin. The ejector pin could possibly break

in case of improper use.

Only use undamaged power cord and extension cords and regularly check on damages.

Danger of an electric shock!

Power supply and voltage details at the device must correspond.

When working with this device, wear the following protection equipment:

Safety goggles, appropriate footwear, ear protection, hair net (for long hair), possibly also apron

and safety helmet.

The place of installation for the magnet foot must be clean and rustfree. Remove lacquer and filler.

Do not execute any electric welding on the workpiece on which the Metal Core Drilling Machine is

used.

Prior to all operations mount coolant unit.
