Alphacool Core Geforce RTX 4090 Master Bedienungsanleitung

Alphacool International GmbH

Marienberger Str. 1

D-38122 Braunschweig

Germany

Support: +49 (0) 531 28874 - 0

Fax: +49 (0) 531 28874 - 22

E-mail: [email protected]

https://www.alphacool.com

Need help?

We care!

Alphacool

Core Geforce RTX 4090 Master

with Backplate

Safety instructions

Sicherheitshinweise

Avis de sécurité

Digital guide

Digitale Anleitung

Guide digital

Accessories

Zubehör

Accessoires

40x15x1mm

Pad

8x8x1mm

Pad

51x15x1mm

Pad

105x8x1mm

Pad

15x15x1mm

Pad

100x8x1mm

Pad

33x8x1mm

Pad

Screwdriver

Thermal Grease

Putty tool

M2x5mm

Screw

EVA Washer

100x8x3mm

Pad

40x15x3mm

Pad

45x45x3mm

GPU-Pad

40x8x3mm

Pad

M2x10mm

Screw

ARGB

Adapter

Plug tool

G1/4 Plug

EN Check compatibility and prepare graphics

card

DE Kompatibilität prüfen und Grafikkarte

vorbereiten

FR Vérification de compatibilité et préparer la

carte graphique

Check compatibility

Before starting the cooler assembly, compare

your card with the pictures in our configurator.

To do so, visit https://www.hwconfig.com and

search for your graphics card or cooler model.

For a definitiv identification, you can also

compare the PCB number. The cooler was

designed for a special PCB layout. Occasionally,

graphics card manufacturers may revise the

design of their card slightly, causing the cooler

not to fit on later models. During assembly,

please make sure taller parts have enough

space around them and that the cooler does not

damage your graphics card.

Kompatibilität prüfen

Bevor Sie mit der Montage des Kühlers

beginnen, vergleichen Sie Ihre Platine mit den

Fotos in unserem Konfigurator. Besuchen Sie

dafür https://www.hwconfig.com und suchen

Sie nach Ihrem Grafikkarten- oder Kühlermodell.

Zur eindeutigen Zuordnung kann dort auch die

PCB Nummer verglichen werden. Der Kühler

wurde für ein spezielles PCB Layout konstruiert.

Es kommt vor, dass Grafikkartenhersteller über

Revisionen den Aufbau leicht abändern und der

Kühler auf spätere Modelle nicht mehr passt.

Achten Sie auch bei der Montage darauf, dass

hohe Bauteile frei liegen und der Kühler die

Grafikkarte nicht beschädigt.

Vérification de compatibilité

Avant de commencer l'assemblage du

refroidisseur comparez votre carte avec les

images de notre configurateur. Pour ce faire,

visitez https://www.hwconfig.com et

cherchez votre carte graphique ou votre modèle

de refroidisseur. Pour une identification précise,

vous pouvez également comparer le numéro de

la PCB. La refroidisseur a été conçu pour une

disposition spéciale du PCB. Il est possible que

le fabricant change des détails dans la

disposition de ses composants lors d’une

révision et que le bloc de refroidissement ne soit

plus compatible. Veillez lors de l’installation au

fait que les composants hauts ne touchent pas le

bloc de refroidissement et que le bloc

n’endommage pas la carte graphique.

Alphacool International GmbH is not liable for

assembly errors occurring due to negligence,

such as selecting an incompatible cooler.

Alphacool International GmbH haftet nicht bei

fahrlässigen Montagefehlern, wie die Wahl eines

inkompatiblen Kühlers.

Alphacool International GmbH n’est pas

responsable ni des erreurs d’installation ni du

choix d’un refroidisseur incompatible.

Prepare graphics card

Put the hardware on an antistatic mat. Begin

dismantling the original cooler. Depending on

the structure of the cooler, remove the screws at

the back of the card and carefully unhook the fan

connector first. If the original cooler uses

thermal glue, extreme care should be taken as

you can easily damage parts. Pick up all the

items carefully. Next, clean the hardware of

thermal paste or pad residues with a solvent

(e.g. isopropanol alcohol).

Grafikkarte vorbereiten

Legen Sie die Hardware auf eine antistatische

Unterlage. Beginnen Sie mit der Demontage des

Original-Kühlers. Je nach Aufbau des Kühlers

sind zuerst die Schrauben des Lüfters zu

entfernen und die Blenden zu lösen. Bei

aufgeklebten Kühlern ist äußerste Sorgfalt

geboten. Es können leicht Bauteile abgerissen

werden. Heben Sie alle Einzelteile sorgfältig auf.

Reinigen Sie anschließend die Hardware von

Resten der Wärmeleitpaste oder Pads mit einem

Lösemittel (z.B. Isopropanol-Alkohol).

Préparer la carte graphique

Posez le matériel sur un tapis antistatique.

Commencez par le démontage du refroidisseur

d’origine. Selon la configuration du radiateur les

vis du ventilateur et les caches doivent être

enlevés d’abord. S’il s’agit d’un refroidisseur

collé il faut travailler très doucement. Sinon des

composants peuvent s’arracher. Conservez tous

les pièces soigneusement. Ensuite, nettoyer le

matériel de résidus de la pâte thermique ou de

pads avec un solvant (alcool isopropanol par ex.).

Remove spacers

Abstandshalter entfernen

Enlever les entretoises

Place thermal pads on cooling block

DE Wärmeleitpads auf dem Kühlblock

platzieren

Placer les pads thermique sur le bloc

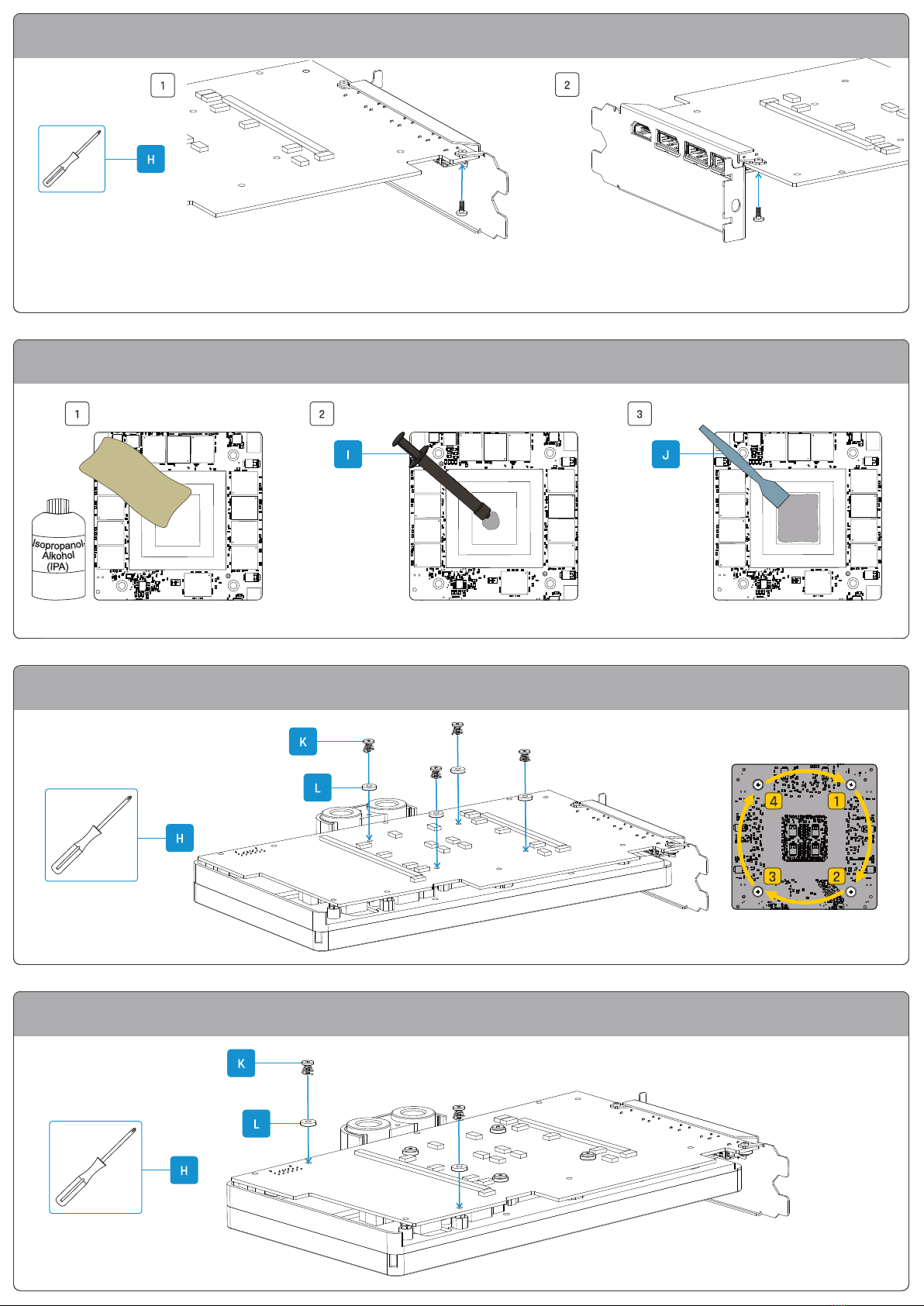

Mount PCI bracket

PCI Slotblende montieren

Monter le couvercle PCI

Use the original bracket and screws of

the graphics card.

Die Originalschrauben und Slotblende

der Grafikkarte nutzen.

Utiliser les vis d'origine et couvercle

PCI de la carte graphique.

Apply Thermal Grease

Wärmeleitpaste auftragen

Appliquer la pâte thermique

Install PCB

Installiere PCB

Installer PCB

Install PCB

Installiere PCB

Installer PCB

Place thermal pads on PCB backside

DE Wärmeleitpads auf die PCB Rückseite

platzieren

Placer les pads thermique sur le PCB au dos

Mount backplate

Backplate montieren

Monter la plaque arrière

Connect ARGB lighting

ARGB Beleuchtung anschließen

Connecter l'éclairage ARGB

Screw in screw plugs with the tool

Verschlussschrauben eindrehen

Visser les vis de fermeture avec l'outil
