Alphacool EISBAER LT AURORA Bedienungsanleitung

EISBAER LT AURORA

V.2.002-11.2021

Alphacool International GmbH EISBAER LT AURORA Deutsch

Deutsch EISBAER LT AURORA Alphacool International GmbH
2


Deutsch 4
Sicherheitshinweise 4
Montagematerial 4
Technische Details 5
Radiatormontage 7
Lüfter & Beleuchtung anschliessen 8
Anschluss der Beleuchtung an das Mainboard 9
Vorbereitung CPU 10
Kühlermontage 11
INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1366 / 1700 11
INTEL 2011 / 2011-3 / 2066 14
AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 16
AMD AM4 18
AMD TR4 / sTRX4 20
Pumpe anschliessen 22
Inbetriebnahme 23
Handhabung Schnellverschluss 23
Erweitern mit Eiswolf All in One 24
English 25
Safety Instructions 25
Mounting material 25
Technical Details 26
Radiator Mounting 28
Connecting fans & Digital rgb 29
Connect Lighting to the mainboard 30
Preparation CPU 31
Cooler Installation 32
INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1366 / 1700 32
INTEL 2011 / 2011-3 / 2066 35
AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 37

Alphacool International GmbH EISBAER LT AURORA Deutsch
3

AMD AM4 39
AMD TR4 / sTRX4 41
Connect the pump 43
Initial Start Up 44
Using Quick Release Connectors 44
Expanding the Loop with Eiswolf GPU AiO 45
Français 46
Avis général de sécurité 46
Matériel d'installation 46
Details techniques 47
Montage du radiateur 49
Brancher l'eclairage & les ventilateurs 50
Brancher l'eclairage sur la carte mere 51
Préparation CPU 52
Bloc installation 53
INTEL 1156 / 1155 / 1150 / 1151 / 1200 / 1366 / 1700 53
INTEL 2011 / 2011-3 / 2066 56
AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 58
AMD AM4 60
AMD TR4 / sTRX4 62
Brancher la pompe 64
Mise en Service 65
Utilisation Raccords Rapide 65
Agrandissement par GPX Eiswolf 66



Deutsch EISBAER LT AURORA Alphacool International GmbH

Anzahl variiert je

nach Version

Anzahl und Art variiert je nach

Version

Deutsch

SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

MONTAGEMATERIAL

RADIATOR

LÜFTER

M3x5

M3x30

EISBAER

KÜHLER

Wärmeleitpaste

Druckfedern

4x 0,5 mm

Unterlegscheiben

AMD

Set Halterung

4x AMD

Schrauben

4x2 mm

Unterlegscheiben

TR4/sTRX4

Montageset

INTEL

Set Halterung

4x 1151/1200

Schrauben

4x 2011

Schrauben

Backplate

ZUBEHÖR

Y-Adapter 4-Pin PWM

1x Digital-RGB Controller +Adapter

Anzahl

variiert je

nach

Version

Alphacool International GmbH EISBAER LT AURORA Deutsch

TECHNISCHE DETAILS

[Maße in mm]

KÜHLER

Eisbaer LT Aurora

AMD: AM4 / TR4 / sTRX4 / AM3+ /

AM3 / AM2+ / AM2 / FM2+ /

FM2 / FM1 / C32 / G34

INTEL: 2011 / 2011-3 / 2066 /1156 /

1155 / 1151 / 1150 / 1200 /

1366 / 1700

Eine Halterung für den Sockel

2011-3 Narrow ILM (Art. Nr.:

12531)

ist separat erhältlich.

Gewindeeingänge: G1/4“ (IN, OUT, FILL)

Beleuchtung: Digital-RGB

Betriebsspannung: 5 V

Maximale Leistungsaufnahme: 1 W

Deutsch EISBAER LT AURORA Alphacool International GmbH

PUMPE

DC-LT 2

Leistungsaufnahme: 4 W

Spannungsbereich: 12 V DC

Max. Durchflussrate: 75 l / h max.

Förderhöhe: 0,95 m

RADIATOREN

NexXxoS Reihe

Material: Kupfer

Modellvarianten:

14353

Alphacool NexXxoS ST25 Full Copper 240mm Radiator

Maße: 272 mm x 120 mm x 25 mm

14354

Alphacool NexXxoS ST25 Full Copper 360mm Radiator

Maße: 393 mm x 120 mm x 25 mm

LÜFTER

24806

Alphacool Eiszyklon Aurora LUX PRO

Digital RGB

Leistungsaufnahme: 4,8 W (+ LEDs: 2 W)

Betriebsspannung: 12 V DC (LEDs: 5 V DC)

Drehzahlbereich: 800 –2000 rpm

Größe: 120 mm

Lochabstände: 105 mm

SCHNELL-

VERSCHLUSS

17452

Alphacool HF Schnellverschlusskupplung TPV

Kompatibilität: 12,7/6,7 mm Schläuche

Material: Nylon

Alphacool International GmbH EISBAER LT AURORA Deutsch

M3 x 5

M3 x 30

RADIATORMONTAGE

Lüfter drückend

Lüfter saugend

Deutsch EISBAER LT AURORA Alphacool International GmbH

Digital –RGB female

Beleuchtungssteuerung über das

Mainboard oder den beiliegenden

Digital - RGB Controller

LÜFTER & BELEUCHTUNG ANSCHLIESSEN

4-Pin PWM

Stromversorgung / Drehzahlregelung

über das Mainboard oder Ihre

Lüftersteuerung

Digital –RGB male

Schließen Sie weitere

Digital –RGB Elemente

an für synchrone

Beleuchtungseffekte

Alphacool International GmbH EISBAER LT AURORA Deutsch

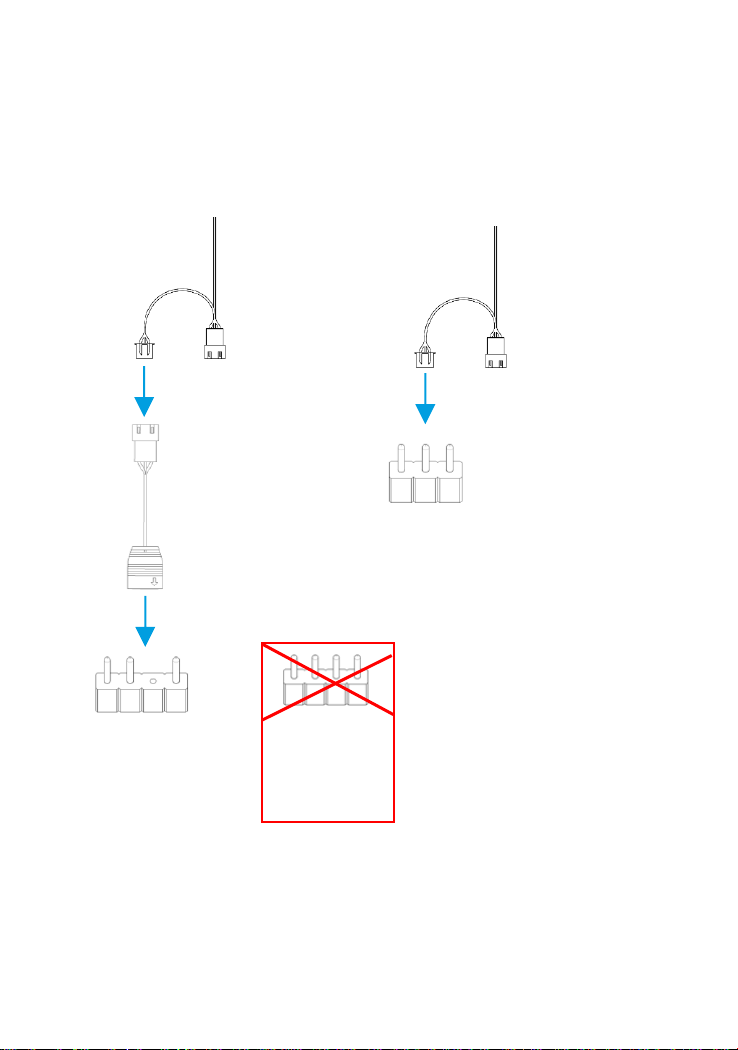

Anschluss der Beleuchtung an das Mainboard

Möchten Sie den beiliegenden Controller nicht verwenden, können Sie die Beleuchtung auch

direkt über Ihr Mainboard anschließen und steuern.

Wählen Sie die korrekte Verkabelung, in Abhängigkeit von Ihrem Mainboard:

NICHT AN 12V

RGB HEADER

ANSCHLIESSEN

5V D G

VD G
