Alphacool Eisblock GPX Bedienungsanleitung

EISBLOCK GPX - N 2080 M01

GPX Plexi:

Acetal +

Plexi Light:

4x Pads

30 x 30 x 1.5 mm

5x Pads

30 x 30 x 3 mm

2x o-rings 1x thermal grease 2x screw plugs 1x screw tool

8x M3x11

1x connector 3x M3x12

3x M3x12

1x connector

1x hexagon key

8x M3x6

ACCESSORIES - ZUBEHÖR - ACCESSOIRES

EN Read the safety instructions before starting the installation.

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

Lisez les instructions de sécurité avant de commencer l‘installation.

PREPARINGTHE COOLER -VORBEREITEN DES KÜHLERS - PRÉPARATION DU REFROIDISSEUR 6

CHANGINGTHE CONNECTOR - ANSCHLUSS WECHSELN - CHANGER LE CONNECTEUR 8

CHANGING LEDs - LEDs WECHSELN - CHANGER DES LEDs 10

CHANGING FRONT PANEL - FRONTBLENDE WECHSELN - CHANGER DU PANNEAU AVANT 11

PREPARINGTHEVIDEO CARD -VORBEREITEN DER GRAFIKKARTE - PRÉPARATION DE LA CARTEVIDÉO 12

MOUNTINGTHE COOLING BLOCK - KÜHLERMONTAGE - MONTAGE DU BLOC DE REFROIDISSEMENT 14

CUTTING PATTERNS - SCHNITTVORLAGE - MODÈLES DE DÉCOUPAGE 20

DE FREN

PREPARINGTHE COOLER -VORBEREITEN DES KÜHLERS - PRÉPARATION DU REFROIDISSEUR

The Eisblock GPX graphics card cooler is

shipped fully assembled. In order to install

your graphics card, remove the screws and

take the back plate (plexi version) off.

Der Eisblock GPX Graﬁ kkartenkühler wird

komplett montiert ausgeliefert. Um Ihre

Graﬁ kkarte einzusetzen, entfernen Sie

zunächst die Schrauben und nehmen Sie die

Backplate (PlexiVersion) ab.

Le refroidisseur pour carte graphique

Eisblock GPX est livrée prêt à emploi. Aﬁ n

d’installer votre carte graphique, dévissez et

enlevez la plaque arrière (version plexi).

EISBLOCK GPX PLEXI ONLY

PREPARINGTHE COOLER -VORBEREITEN DES KÜHLERS - PRÉPARATION DU REFROIDISSEUR

DE FREN

Remove the placeholder underneath the back

plate screws.This spacer is no longer neces-

sary for the mounting process.

Entfernen Sie die Platzhalter unter den Back-

plate-Schrauben. Diese Abstandhalter werden

für die Montage nicht mehr benötigt.

Enlevez l’espaceur en dessous des vis de la

plaque arrière. Les espaceurs ne sont plus

utilisés par la suite.

EISBLOCK GPX PLEXI ONLY

CHANGINGTHE CONNECTOR - ANSCHLUSS WECHSELN - CHANGER LE CONNECTEUR

DE FREN

Begin by removing the cover on the pre-

installed connector. Unscrew the screws

beneath it to remove the connector.

Entfernen Sie zunächst die Blende des

vorinstallierten Anschlusses. Drehen Sie die

darunter beﬁ ndlichen Schrauben heraus, um

den Anschluss abzunehmen.

Enlevez dans un premier temps le panneau

du connecteur préinstallé. Dévissez les vis en

dessous aﬁ n d’enlever le connecteur.

REQUIRED ACCESSORIES

BENÖTIGTES ZUBEHÖR

ACCESSOIRES REQUIS

2x o-rings 3x M3x121x connector

Plexi Acetal Acetal

Plexi

CHANGINGTHE CONNECTOR - ANSCHLUSS WECHSELN - CHANGER LE CONNECTEUR

DE FREN

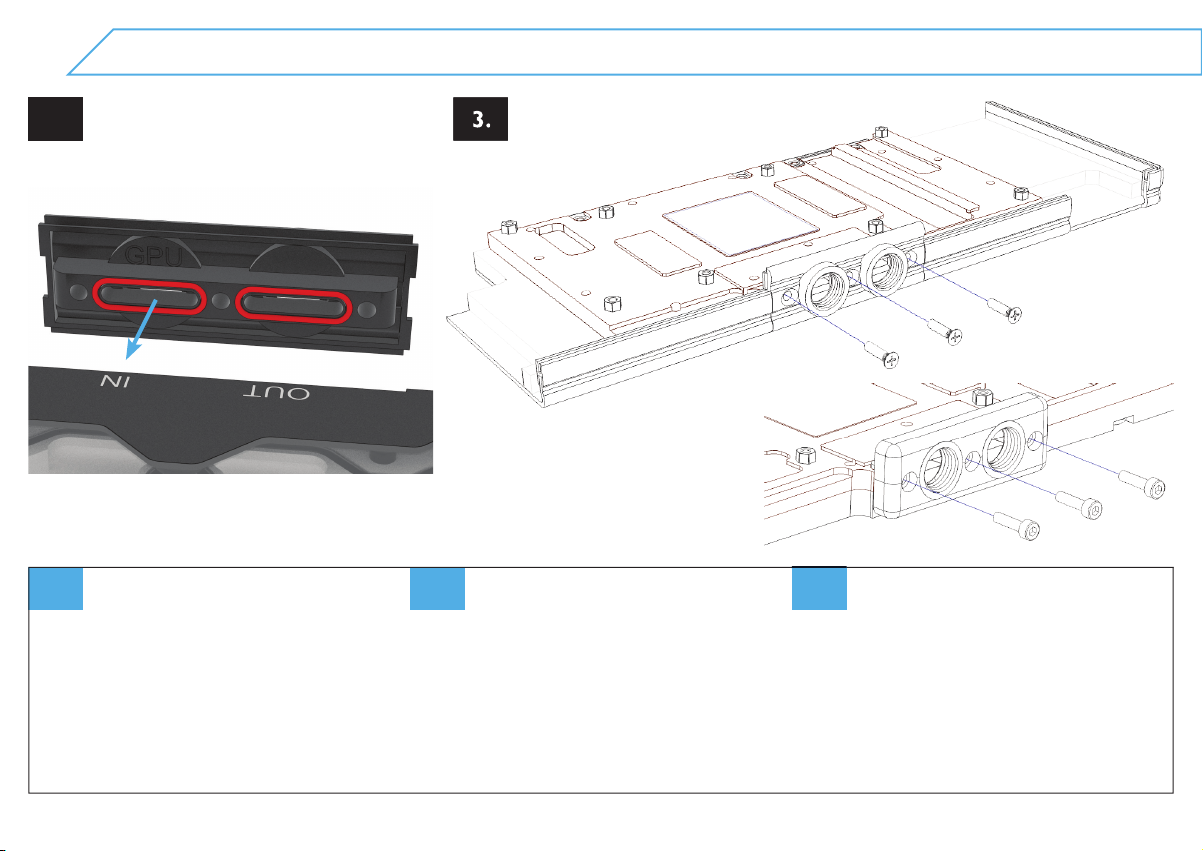

Position the short connector so that the GPU

lettering is pointed at the inlet.The inlet is labelled

as IN on the cooler cover or connector block. If

the O-rings are not preinstalled on the connector,

insert these into their respective places. Fasten the

connector with the three included M3x12 screws.

Richten Sie den kurzen Anschluss so aus, dass der

GPU Schriftzug zum Einlass zeigt. Dieser ist auf

der Kühlerblende, bzw. im Anschlussblock mit IN

gekennzeichnet. Sollten die O-Ringe nicht im An-

schluss vorinstalliert sein, platzieren Sie diese nun

in den entsprechenden Führungen. Befestigen Sie

den Anschluss über die drei M3x12 Schrauben im

Lieferumfang.

Orientez le connecteur court de manière que le

mot “GPU” point vers l’entrée. Elle est marquée

sur le panneau ou le bloc de connexion par “IN”.

Si les joints thoraciques ne sont pas installés

dans le connecteur, veuillez les poser maintenant.

Installez le connecteur à l’aide des trois vis M3x12

incluses dans la livraison.

2. 3.

CHANGING LEDs - LEDs WECHSELN - CHANGER DES LEDs

DE FREN

To exchange the pre-installed LEDs, loosen

the four M3x 8 screws and remove the LED

bracket.The LED strip is glued on and must

be pulled off. Glue the replacement LED

strip on and reattach the bracket.To use

the lighting feature of the pre-installed LEDs

connect the LED strip to an RGB controller

(Item No.: 15315 / available separately).

Um die vorinstallierten LEDs zu tauschen,

lösen Sie die vier M3 x 8 Schrauben und

entfernen Sie die LED Halterung. Der LED

Streifen ist aufgeklebt und muss abgezogen

werden. Kleben Sie nun den Ersatz-LED

Streifen auf und montieren Sie die Halterung

wieder.Um die vorinstallierte Beleuchtung zu

verwenden, schließen Sie die LEDs an einen

RGB Controller (Art.Nr.: 15315 / separat

erhältlich) an.

Aﬁ n d’échanger les LED préinstallés, dévissez

les quatre vis M3 x 8 et enlevez le support

LED. Le ruban LED doit être décollé. Collez

le ruban LED de remplacement et réinstallez

le support de LED. Pour utiliser l’éclairage

pré-installé, connectez les LED à un con-

trôleur RGB (N°art.: 15315 / vendu séparé-

ment).

EISBLOCK GPX PLEXI & PLEXI LIGHT ONLY
