Alphacool ES H100 80GB HBM PCIe Bedienungsanleitung

Alphacool

ES H100 80GB HBM PCIe

Safety instructions

Sicherheitshinweise

Avis de sécurité

Digital guide

Digitale Anleitung

Guide digital

Accessories

Zubehör

Accessoires

65x8x1mm Pad

81x8x1mm Pad

57x8x1mm Pad

15x8x3mm Pad

Thermal Grease

Putty tool

M2x11mm

Screw

M2x5mm

Screw

EVA Washer

PCIe Bracket

Check compatibility.

Kompatibilität prüfen.

Vérification de compatibilité.

Before starting the cooler assembly, compare

your card with the pictures in our configurator.

To do so, visit www.hwconfig.com and search for

your graphics card or cooler model. For a

definitiv identification, you can also compare the

PCB number. The cooler was designed for a

special PCB layout. Occasionally, graphics card

manufacturers may revise the design of their

card slightly, causing the cooler not to fit on

later models. During assembly, please make

sure taller parts have enough space around

them and that the cooler does not damage your

graphics card.

Prüfen Sie vor der Montage des Kühlers die

Kompatibilität Ihrer Platine mit den Fotos in

unserem Konfigurator auf www.hwconfig.com.

Zur eindeutigen Zuordnung kann dort auch die

PCB Nummer verglichen werden. Beachten Sie,

dass der Kühler für ein spezielles PCB-Layout

gemacht ist und auf spätere Modelle mit

Revisionen vom Grafikkartenhersteller nicht

passen könnte. Stellen Sie bei der Montage

sicher, dass der Kühler die Grafikkarte nicht

beschädigt.

Avant d'assembler le refroidisseur, vérifiez la

compatibilité de votre PCB sur

www.hwconfig.com. Le numéro de PCB peut

également y être comparé pour une

identification claire. Le refroidisseur est conçu

pour une PCB spécifique et peut ne pas être

compatible avec des modèles révisés. Pendant

l'assemblage, assurez-vous que les composants

hauts sont libres et que la carte graphique n'est

pas endommagée.

Alphacool International GmbH is not liable for

assembly errors occurring due to negligence,

such as selecting an incompatible cooler.

Alphacool International GmbH haftet nicht bei

fahrlässigen Montagefehlern, wie die Wahl eines

inkompatiblen Kühlers.

Alphacool International GmbH n’est pas

responsable ni des erreurs d’installation ni du

choix d’un refroidisseur incompatible.

Prepare graphics card.

Grafikkarte vorbereiten.

Préparer la carte graphique.

Put the hardware on an antistatic mat. Begin

dismantling the original cooler. Depending on

the structure of the cooler, remove the screws at

the back of the card and carefully unhook the fan

connector first. If the original cooler uses

thermal glue, extreme care should be taken as

you can easily damage parts. Pick up all the

items carefully. Next, clean the hardware of

thermal paste or pad residues with a solvent

(e.g. isopropanol alcohol).

Legen Sie die Hardware auf eine antistatische

Unterlage. Beginnen Sie mit der Demontage des

Original-Kühlers. Je nach Aufbau des Kühlers

sind zuerst die Schrauben des Lüfters zu

entfernen und die Blenden zu lösen. Bei

aufgeklebten Kühlern ist äußerste Sorgfalt

geboten. Es können leicht Bauteile abgerissen

werden. Heben Sie alle Einzelteile sorgfältig auf.

Reinigen Sie anschließend die Hardware von

Resten der Wärmeleitpaste oder Pads mit einem

Lösemittel (z.B. Isopropanol-Alkohol).

Posez le matériel sur un tapis antistatique.

Commencez par le démontage du refroidisseur

d’origine. Selon la configuration du radiateur les

vis du ventilateur et les caches doivent être

enlevés d’abord. S’il s’agit d’un refroidisseur

collé il faut travailler très doucement. Sinon des

composants peuvent s’arracher. Conservez tous

les pièces soigneusement. Ensuite, nettoyer le

matériel de résidus de la pâte thermique ou de

pads avec un solvant (alcool isopropanol par ex.).

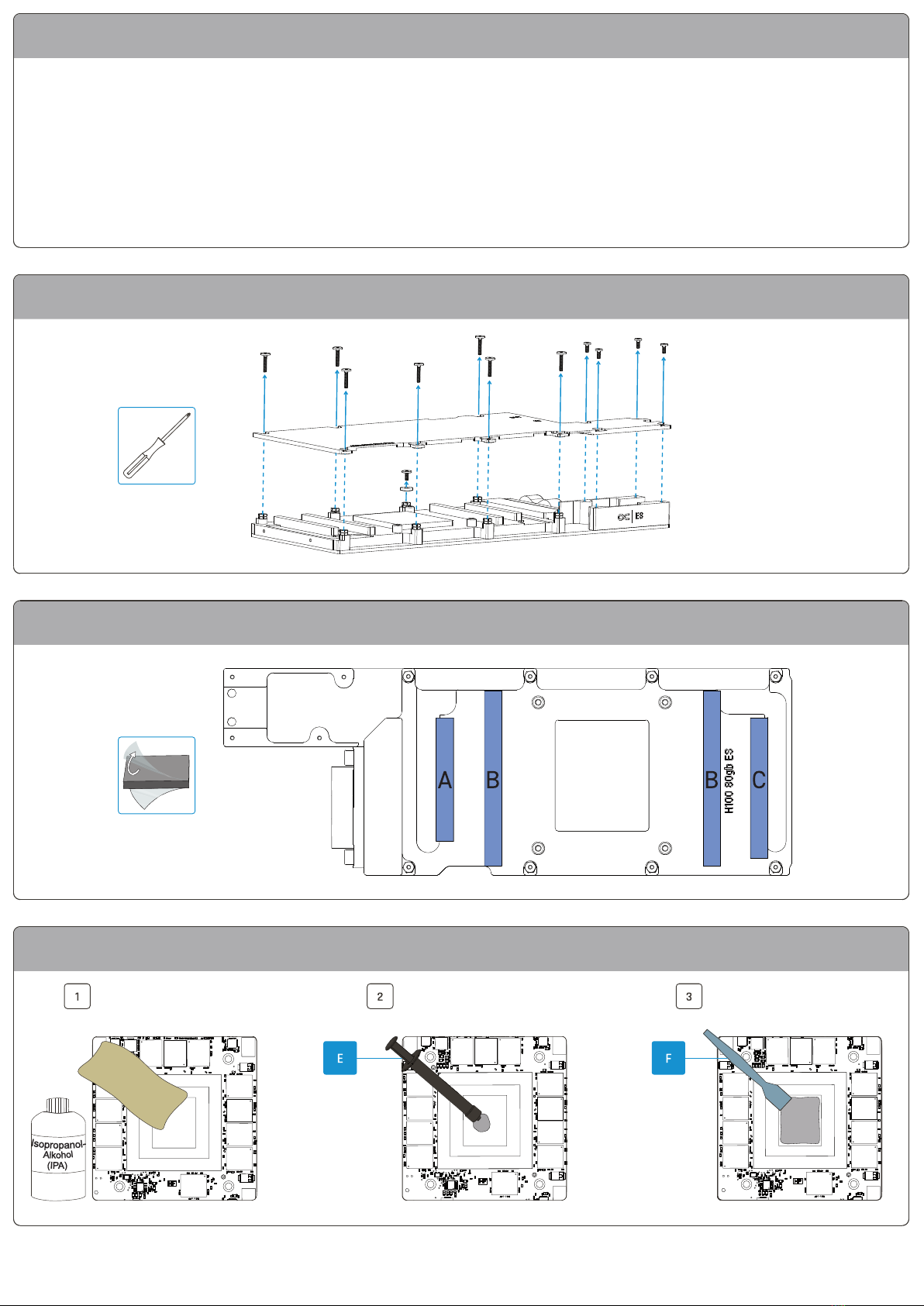

EN Loosen the screws of the backplate and

remove the backplate.

DE Schrauben der Backplate lösen und

Backplate abnehmen.

FR Desserrez les vis de la plaque arrière et

retirez la plaque arrière.

Place thermal pads on cooling block.

DE Wärmeleitpads auf dem Kühlblock

platzieren.

Placer les pads thermique sur le bloc.

Apply Thermal Grease.

Wärmeleitpaste auftragen.

Appliquer la pâte thermique.

Place the power cable and install PCB.

DE Stromkabel platzieren und PCB auf den

Kühlblock verschrauben.

FR Placer le câble d'alimentation et installer la

carte de circuit imprimé.

Use original GPU mount. Originale GPU-Halterung benutzen. Utiliser le support d'origine du GPU.

Screw the spring screw to the PCB.

DE Federschraube mit auf dem PCB

verschrauben.

FR Visser la vis à ressort sur la carte de circuit

imprimé.

Mount backplate.

Backplate montieren.

Monter la plaque arrière.

Mount PCI bracket and backplate.

PCI Slotblende und Backplate montieren.

Monter le couvercle PCI et la plaque arrière.

Need help?

Alphacool International GmbH

Marienberger Str. 1

D-38122 Braunschweig

Germany

Support: +49 (0) 531 28874-0

Fax: +49 (0) 531 28874 - 22

E-Mail: [email protected]

https://www.alphacool.com We care!
