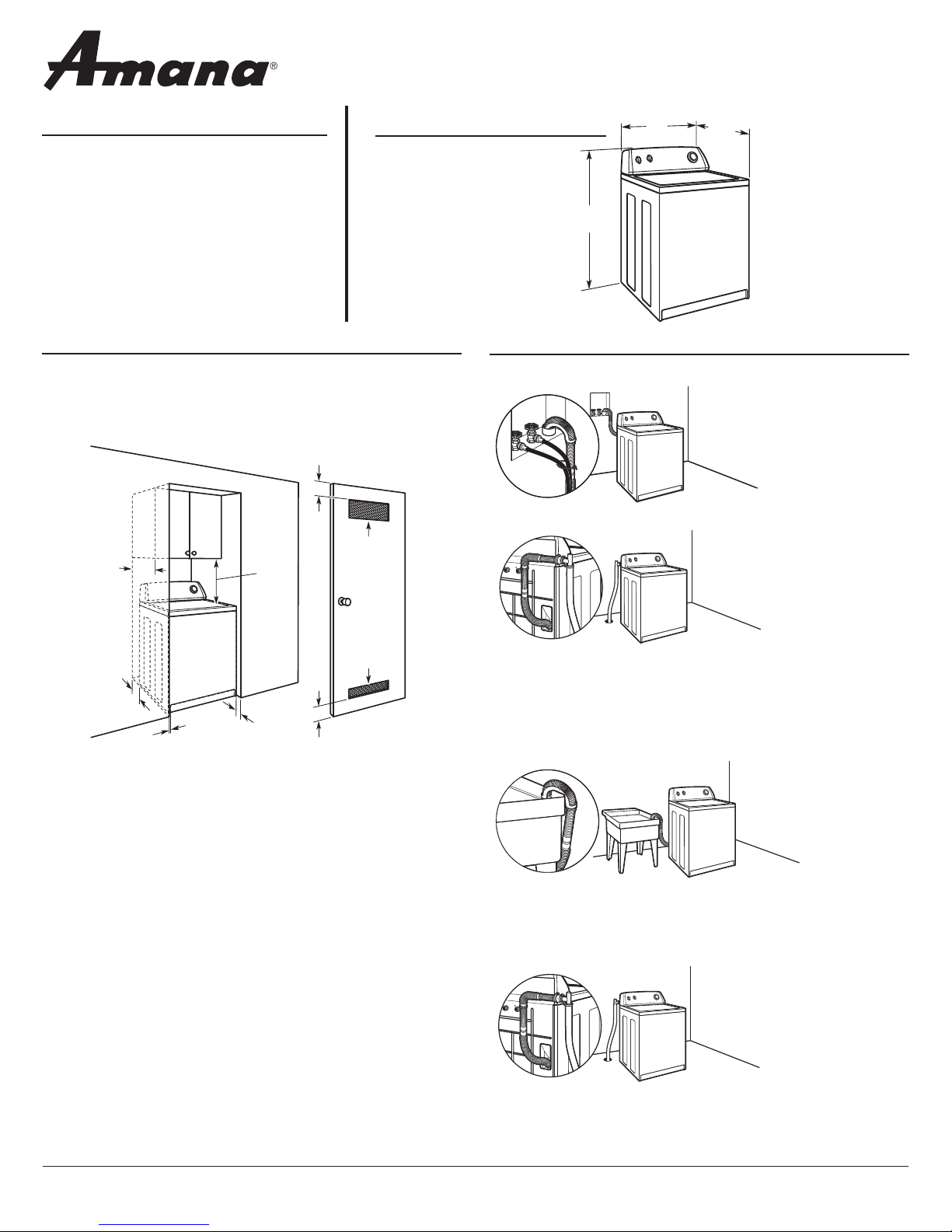

Amana NED4500V Bedienungsanleitung

27"

(686 mm)

42"

(1067 mm)

251/2"

(648 mm)

Top Load Washer

PRODUCT MODEL NUMBERS

DRAIN SYSTEM OPTIONS

Because Maytag Corporation policy includes a continuous commitment to improve our

products, we reserve the right to change materials and specifications without notice.

Dimensions are for planning purposes only. For complete details, see Installation

Instructions packed with product. Specifications sub ect to change without notice.

Ref. W10200890-D-AM

06/2009

RECESSED AREA OR CLOSET INSTALLATION

For closet installation, with a door, the minimum ventilation openings in

the top and bottom of the door are required. Louvered doors with

equivalent air ventilation openings are acceptable.

NTW4500V, NTW4600V, NTW4800V,

NTW5100T,

OVERALL DIMENSIONS

Wall standpipe drain system

Floor drain system

Laundry tub drain system

Floor drain system

3"

(76 mm)

3"

(76 mm)

24 in.2

(155 cm2)

48 in.2

(310 cm2)

19"

(483 mm)

1"

(25 mm)

0"

(0 mm)

4"

(102 mm)

14" max.

(356 mm)

Minimum diameter for a wall or floor standpipe drain: 2"(51 mm).

Minimum carry-away capacity: 17 gal (64L) per minute. Top of standpipe

must be at least 39"(991 mm) high; install no higher than 96"(2.4 m)

from bottom of washer. A sump pump system is required for higher

installations.

Minimum capacity: 20 gal (76 L). Top of laundry tub must be at least

39"(991 mm) above floor; install no higher than 96"(2.4 m) from

bottom of washer.

Floor drain systems require a Siphon Break Kit (Part No. 280129)

and additional drain hose (Part No. 3357090). Minimum siphon break:

28"(711 mm) from bottom of washer. Additional hoses might be needed.

Elec rical: A 120 volt, 60 Hz., AC only,

15- or 20-amp, fused electrical supply is required.

A time-delay fuse or circuit breaker is recommended.

It is recommended that a separate circuit serving

only this appliance be provided.
