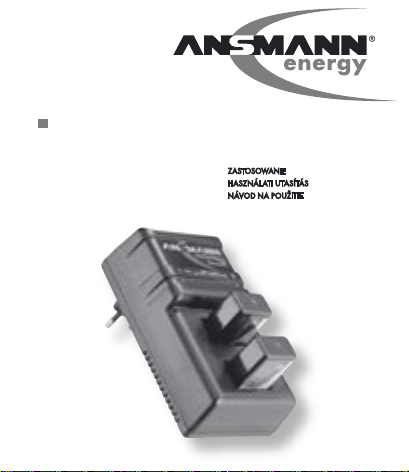

ANSMANN POWERLINE 2 Bedienungsanleitung

POWERLINE 2

BEDIENUNGSANLEITUNG



OPERATING INSTRUCTIONS

MANUEL D’UTILISATION

MANUALE D’ISTRUZIONE

INSTRUCCIONES DE MANEJO



GEBRUIKSAANWIJZING



LATAUSLAITE

INSTRUKTIONSMANUAL



ZASTOSOWANIE

HASZNÁLATI UTASÍTÁS



NÁVOD NA POUŽITIE

D BEDIENUNGSANLEITUNG POWERLINE 2

VERWENDUNG DES LADEGERÄTES

Ladegerät für 1-2 9V-Block Nickel/Cadmium- und Nickel/Metall-Hydrid-Akkus

FUNKTIONSÜBERSICHT

Getrennte Auﬂadevorgänge für jeden einzelnen Akku; Akkutest um

kurzgeschlossene oder hochohmige Akkus zu erkennen; Automatischer

Ladebeginn bei Akkukontakt; Es können NiCd- und NiMH-Akkus geladen

werden; Der Kapazitätsbereich der ladbaren Akkus liegt zwischen 100-250mAh;

Der Ladezustand vor Ladebeginn ist ohne Bedeutung; Überwachung der

Akkuspannung während der gesamten Ladezeit durch einen Microcontroller;

Spannungsgradientenüberwachung und - delta U Abschaltung; Sicherheitsstufen

wie -dU-Erkennung, Spannungsgradientenüberwachung und Sicherheitstimer sind

integriert; Automatische Umschaltung auf Impulserhaltungsladung; Ladezeiten

in Abhängigkeit der Kapazität maximal 4,2h. (siehe Ladezeittabelle (2));

Zustandsanzeige durch LED's

LEUCHTANZEIGEN

LED`s grün (1): Durch Leuchten der grünen Anzeige wird der Auﬂadevorgang

des 9V-Blocks im entsprechenden Ladeschacht angezeigt. Blinken der grünen

Anzeige signalisiert den Erhaltungsmodus im entsprechenden Ladeschacht. Falls

die Anzeige sofort nach Einlegen des Akkus blinkt erkennt der Microcontroller

einen Defekt des Akkus. In diesem Fall startet automatisch ein Refresh-Programm.

Schaltet die Anzeige nach ca. 2 h nicht auf den Ladevorgang um, so ist der Akku

nicht mehr verwendbar. Falls die Anzeige nicht leuchtet oder blinkt, liegt entweder

eine nicht mehr zu beseitigende Schädigung des Akkus vor, oder aber der Akku

wurde nicht polrichtig (siehe Polaritätsanzeigen) eingelegt.

VORSICHT

Nur Nickel/Cadmium- bzw. Nickel/Metallhydrid-Akkus einlegen, bei anderen

Batterien besteht Explosionsgefahr!

SICHERHEITSHINWEISE

Das Ladegerät darf nur in geschlossenen, trockenen Räumen betrieben

werden. Um Brandgefahr bzw. die Gefahr eines elektrischen Schlages

auszuschließen, ist das Gerät vor Feuchtigkeit zu schützen. Bei Defekt des

Netzsteckers wenden Sie sich an den autorisierten Fachhandel.

INBETRIEBNAHME

Der Ladevorgang beginnt automatisch, sobald das Gerät am Netz (siehe

Typenschild) angeschlossen ist, und der jeweilige Akku eingelegt wird. Die

Akkus müssen nicht zeitgleich eingelegt werden, da die Ladeprozesse der Akkus

unabhängig voneinander sind. Nach erfolgter Auﬂadung wird den Akkus eine

lmpulserhaltungs-Ladung zugeführt; somit können die Akkus bis zu ihrem Gebrauch

im Gerät verbleiben. Eine Erwärmung der Akkus beim Laden ist normal.

UMWELTHINWEIS

Sie schonen mit dem Gebrauch von wiederauﬂadbaren Batterien und

Ladegeräten von ANSMANN die Umwelt und sparen dabei. Akkus gehören

nicht in den Hausmüll. Geben Sie vebrauchte Akkus bei Ihrem Händler bzw. der

Batteriesammelstelle ab.

WARTUNG UND PFLEGE

Wartungs- und Reinigungsarbeiten nur bei gezogenem Netzstecker durchführen.

Um eine einwandfreie Funktion des Gerätes sicherzustellen, halten Sie bitte die

Kontakte in den Ladeschalen frei von Verschmutzungen. Reinigung des Gerätes

nur mit einem trockenen Tuch vornehmen. Gerät bei Beschädigung des Gehäuses

oder des Netzkabels nicht in Betrieb nehmen. Gerät nicht öffnen. Reparaturen

dürfen nur durch den autorisierten Fachhandel vorgenommen werden.

Irrtum und Druckfehler vorbehalten!



OPERATING INSTRUCTIONS POWERLINE 2

USE OF THE CHARGER

Charger for 1-2 9 Volt block(s) nickel/cadmium and nickel/metal-hydride rechargeable

batteries.

FUNCTION CHART

Absolutely separated charging processes for every single battery; Battery testing in order

to recognize short-circuit or highly resistant batteries; Automatic start of charging at contact

with the battery; NiCd as well as NiMH batteries can be charged at the same time; The

capacity range of the rechargeable batteries is between 100 - 250mAh; The charging

status before start of charging is irrelevant; A microcontroller monitors the battery voltage

during the complete charging time; Supervision of voltage gradient and disconnection

of – delta U; Signiﬁcance levels are integrated such as – dU recognition, supervision of

voltage gradient and safety timer; Automatic switch over to trickle charging; Charging times

depending on capacity: maximum 4h. (cf. table of charging times (2)); Display via LEDs

Display LED green (1): There are a total of 2 green LEDs, every one of which is allocated

to a certain charging chamber. If one of these green LEDs lights steadily, the 9 Volt block

belonging to it is charged. If one of these green LEDs ﬂashes, the 9 Volt block belonging to

it is provided with trickle charging. If the green LED(s) ﬂash(es) immediately after insertion

of the battery(ies), the microcontroller recognizes a battery defect. In that case, a refresh-

programme starts automatically. If the LED doesn´t switch over to charging process after

approx. 2 h, the battery isn´t usable any more. If the LEDs don´t light up or ﬂash, a battery is

damaged or a battery isn´t inserted correctly. (Always insert batteries with correct direction

of poles according to the symbols in the charging box!)

ATTENTION

This charger is designed for charging of rechargeable nickel/cadmium and nickel/

metal-hydride batteries. Do not insert other types of batteries. Danger of explosion!

CAUTION

Keep your charger in a dry place (indoor use only). Danger of ﬁre and electric shock! Do

not plug in the charger in case of damaged powerplug.

COMMISSIONING

Plug the power plug into a convenient mains socket (cf. identiﬁcation plate) and place the

batteries into the battery mounting adapter on the charger. The charger will then start up

automatically. The cells have not to be inserted simultaneous, the charging processes being

separated from each other. When charging is ﬁnished, the batteries are provided with

trickle charging so that the batteries can remain in the charger until use. Warming of the

batteries during the charging process is normal.

ENVIRONMENTAL REFERENCE

By using rechargeable batteries and ANSMANN chargers you conserve the environment

and safe money by doing so. Rechargeable batteries are not to be disposed in domestic

waste. Give used batteries back to your dealer or rather to the battery collecting point.

MAINTENANCE

Do not practise any cleaning or maintenance work, if your charger is plugged in. In order

to guarantee a perfect function of the charger keep the contacts inside the charging boxes

free of dirt. Use nothing but a dry cloth to clean the charger. Do not plug in the charger

in case of damaged cabinet or powerplug. Never open the charger. Chargers in need of

repair must be taken to authorized dealers.

Error and misprint excepted.

F MANUEL D’INSTRUCTIONS POWERLINE 2

MODÈLE

Chargeur avec fonction de charge d’entretien pour 1-2 batteries 9 V en Nickel-

Cadmium et Nickel-Metal Hydrure

SPECIFICATIONS

Circuit de charge pour chaque batterie; Fonction de test contre des court-

circuits ou batteries de haute résistance; Chargement automatique lors de

l’enclenchement de la batterie; Pour des batteries Ni-Cd et Ni-MH avec une

capacité entre 100 mAh en 250 mAh; La situation de charge n’est pas important

lors du chargement des batteries cylindriques; Chargeur intelligent, commandé

par un microprocesseur, avec controle du delta V négatif, qui analyse en

permanence chaque batterie séparement; Chargement d’entretien automatique

pour les batteries cylindriques (évite le surchargement); Temps de charge : 4.2h

maximum (voir table nr. 2 – temps de charge); Indication de chargement par

LED

INDICATIONS LED POUR BATTERIES CYLINDRIQUES

LED vert (1) Chaque LED indique un compartiment de charge. Le chargeur

dispose de 2 compartiments de charge pour blocks de 9 V. LED vert clignote

continu: la batterie est chargée LED clignote vite: la batterie est chargée est

le chargeur commence un charge d’entretien pour éviter l’auto-décharge. Si

un des LED clignote vite juste après avoir enclenché les batteries : le chargeur

commence un programme de rafraichissement. Si après 2 heures le LED n’est

toujours pas allumé continuellement la batterie est défectueux. Si les LED ne

brulent pas du tout il y a une polarité injuste

IMPORTANT!

Chargez uniquement des batteries Ni-Cd et Ni-MH, les autres types de

batterie peuvent s’endommager ou exploder! L’appareil ne peut pas se mouiller

et ne peut pas être utilisé dans un endroit humide. N’essayez jamais de démonter

ou de réparer vous-même l’appareil. Faites appel à un spécialiste. Un mauvais

assemblage peut provoquer un incendie ou une électrocution. N’utilisez jamais

un appareil dont la ﬁche ou le ﬁl est endommagé. N’utilisez jamais un appareil

qui est tombé ou qui est endommagé.

UTILISATION

Branchez le chargeur. Placez 1 à 2 batteries dans les compartiments de charge.

Les batteries sont chargées automatiquement à LED vert s’allume continuellement.

Dès que la batterie est chargée, le microprocesseur détecte le delta V négatif

(-dV) et passe au chargement d’entretien. La DEL verte reste alors continuellement

allumée. Les batteries sont prêtes à l’emploi. Il est normal que les batteries

deviennent chaudes pendant le chargement. Lors du chargement d’entretien le

courant de charge est si bas que vous pouvez laisser les batteries dans l’appareil

sans risquer de les endommager. De cette façon, les batteries restent toujours

chargées au maximum de leur capacité.

ENVIRONNEMENT

Contrairement aux batteries jetables, les batteries rechargeables respectent

l’environnement et elles sont plus avantageuses pour l’utilisateur. Les batteries Ni-

Cd (Ni-MH) ne peuvent pas être jetées avec les ordures ménagères ordinaires.

Remettez-les à votre marchand ou à n’importe quel autre point de recyclage

pour batteries usagées.

ENTRETIEN

Retirez la ﬁche de la prise avant de nettoyer ou d’entretenir l’appareil. Sinon il

y a un danger de décharge électrique. Utilisez un linge sèche pour nettoyer le

chargeur. N’utilisez plus le chargeur dont la ﬁche ou le ﬁl est endommagé ou

qui a tombé ou est endommagé. N’essayez jamais de démonter ou de réparer

vous-même l’appareil. Faites appel à un spécialiste. Un mauvais assemblage

peut provoquer un incendie ou une électrocution

I ISTRUZIONI D’USO DEL POWERLINE 2

UTILIZZO DEL CARICABATTERIE

Apparecchio per la carica e la scarica da 1 a 2 accumulatori formato 9volt sia

Nickel /cadmio che Nickel/metalidrato.

POSSIBILITÀ DI IMPIEGO

Processo di carica separato per ogni singolo accumulatore; Test di ogni

accumulatore per evidenziare eventuali cortocircuiti o resistenze troppo alte;

Partenza automatica del processo di carica al contatto degli accumulatori;

Possibilità di carica sia di accumulatori NiCd che NiMH; Possibilità di ricarica di

accumulatori con capacità compresa tra 100mAh e 250mAh; Lo stato di carica

degli accumulatori prima della ricarica non è rilevante; Un microprocessore

controlla la tensione degli accumulatori durante tutto il ciclo di carica; Controllo

del gradiente di tensione e spegnimento – deltaU; Tre gradi di controllo integrati:

riconoscimento –deltaU, controllo del gradiente di tensione e timer di sicurezza;

Commutazione automatica in carica di mantenimento ad impulsi; Tempo di carica

in relazione al tipo di accumulatore: massimo 4.2h. ( vedi tabella 2); Display

delle funzioni con indicatori led

DISPLAY DI CONTROLLO

Led verde (1): se il led è acceso indica che l’accumulatore inserito nel vano

corrispondente è sottoposto a ciclo di carica. Se il led verde lampeggia segnala la

situazione di carica di mantenimento. Se, non appena inserito un accumulatore, il

led verde lampeggia, segnala che il microprocessore ha rilevato un accumulatore

difettoso. In tal caso si attiva automaticamente un programma di refresh. Se dopo

circa due ore il led non segnala di aver attivato il ciclo di carica, l’accumulatore

non è più utilizzabile. Se il led non si illumina o lampeggia, l’accumulatore

è danneggiato o è stato inserito con polarità non corretta (inserire sempre

l’accumulatore con polarità corretta seguendo i simboli nel vano di carica).

ATTENZIONE!

Questo caricabatterie è indicato per la ricarica di accumulatori ricaricabili nickel/

cadmium e nickel/metalidrato. Non inserire altri tipi di batterie: pericolo di esplosione!

PRECAUZIONI DI SICUREZZA

Il caricabatterie può essere utilizzato solo in ambienti chiusi e non umidi.

Proteggere dal fuoco e dall’acqua. In caso di difetti della spina elettrica rivolgersi

al rivenditore autorizzato.

MODALITÀ D’USO

Posizionate la spina nella presa adatta e l’accumulatore/i nei vani di carica:

automaticamente si attiva il funzionamento dell’apparecchio. Gli accumulatori non

devono essere inseriti simultaneamente poiché la carica avviene separatamente per

ogni vano. Al termine di questa operazione la carica si commuta in mantenimento

e gli accumulatori possono rimanere nel relativo vano sino al momento dell’uso

al massimo della loro capacità. Un riscaldamento degli accumulatori durante la

carica è normale.

NOTIZIE PER LA SALVAGUARDIA DELL’AMBIENTE

Utilizzando accumulatori e caricabatterie ANSMANN, si salvaguardia l’ambiente

e si risparmia. Gli accumulatori non vanno considerati riﬁuti domestici ma

depositati negli appositi contenitori di raccolta.

MANUTENZIONE

Non compiere operazioni di pulizia o di manutenzione senza aver sconnesso

l’apparecchiatura dalla rete. Per garantire un perfetto funzionamento mantenete

i contatti all’interno dei vani puliti. Pulire l’apparecchiatura solo con un panno

asciutto. Non utilizzare l’apparecchiatura con difetti al contenitore o al cavo

di alimentazione. Non aprire l’apparecchiatura. Eventuali riparazioni possono

essere effettuate solo dai rivenditori autorizzati.

E INSTRUCCIONES DE USO DEL APARATO POWERLINE 2

EMPLEO DEL CARGADOR

Cargador para acumuladores1-2 9V-Block Nickel/Cadmium y Nickel/Metall-

Hydrid.

VISTA GENERAL DE FUNCIONAMIENTO

Diferentes procesos de carga para cada cargador; Test de cargador para

reconocer cargadores defectuosos; Carga automática en cuanto hay contacto con

el cargador; Se pueden cargar los cargadores NiCd y NiMH; La capacidad de

los cargadores recargables oscila entre 100-250mAh; El estado de carga antes

de empezar a cargar no es de importancia; Control de la tensión del cargador

durante el periodo de carga a través de un microcontrolador; Control del gradiente

de tensión y desconección delta; Grados de seguridad como reconocimiento

dU., control del gradiente de tensión y timer de seguridad están integrados;

Conmutación automática a carga de conservación de impulsos; Periodo de carga

en dependencia de la capacidad máximal 4.2 horas(ver lista de periodos de

carga); Señalización de estado a través de LED’s

SEÑALIZACIONES

LED’s verde (1):Por medio de una iluminación verde se señaliza el proceso

de carga del 9V-Block en la caja de carga correspondiente. Brilla la luz verde

señaliza el modem de mantenimiento en la caja de carga correspondiente.

En el caso de que la luz brille justo después de haber colocado el acumulador

reconoce el microcontrolador un defecto en el acumulador. En este caso comienza

automáticamente un programa refresh. Si la señalización no conmuta después de

2 horas al proceso de carga, entonces no se puede usar más el acumulador. Si

la luz no brilla o permanece encendida, entonces hay un fallo irreparable en el

acumulador o el acumulador no se ha colocado con el polo correcto (ver indicación

polar)

PRECAUCIÓN

Sólo para los acumuladores Nickel/cadmium, Nickel/metallhydric,con otro

tipo de baterías hay peligro de explosión.

Andere Handbücher für POWERLINE 2

Inhaltsverzeichnis

Sprachen:

Andere ANSMANN Akkuladegerät Handbücher

ANSMANN

ANSMANN POWERLINE 5 PRO Bedienungsanleitung

ANSMANN

ANSMANN ENERGY8 plus Bedienungsanleitung

ANSMANN

ANSMANN Comfort Mini Bedienungsanleitung

ANSMANN

ANSMANN LITHIUM 2 Bedienungsanleitung

ANSMANN

ANSMANN Energy4 Speed Bedienungsanleitung

ANSMANN

ANSMANN ALCS 2-24 A Bedienungsanleitung

ANSMANN

ANSMANN ACCUFRESH 5 plus Bedienungsanleitung

ANSMANN

ANSMANN BC 6-12V / 4A Bedienungsanleitung

ANSMANN

ANSMANN Energy4 Speed Bedienungsanleitung

ANSMANN

ANSMANN Max E Bedienungsanleitung

ANSMANN

ANSMANN BC 6-12V/1A Bedienungsanleitung

ANSMANN

ANSMANN SMART ECO SET Bedienungsanleitung

ANSMANN

ANSMANN ALCS 2-12/0.4 Bedienungsanleitung

ANSMANN

ANSMANN PHOTOCAM VARIO Bedienungsanleitung

ANSMANN

ANSMANN LITHIUM 2 Bedienungsanleitung

ANSMANN

ANSMANN ENERG XC3000 Bedienungsanleitung

ANSMANN

ANSMANN Energy 8 Professional Bedienungsanleitung

ANSMANN

ANSMANN POWERLINE 5 MOBIL Bedienungsanleitung

ANSMANN

ANSMANN Powerline 4 Light Bedienungsanleitung

ANSMANN

ANSMANN POWERLINE 4 ULTRA Bedienungsanleitung

ANSMANN

ANSMANN PHOTOCAM IV Bedienungsanleitung

ANSMANN

ANSMANN Digicharger Vario Bedienungsanleitung

ANSMANN

ANSMANN ALCT 6/24-10 Bedienungsanleitung

ANSMANN

ANSMANN ALCS 2-24 A Bedienungsanleitung

Beliebte Akkuladegerät Handbücher anderer Marken

AA Portable Power Corp

AA Portable Power Corp Universal Smart Charger Bedienungsanleitung

Enelion

Enelion Vertica Bedienungsanleitung

RCA

RCA CHU6 Bedienungsanleitung

Hitachi

Hitachi UC 18YRSL Fehlerbehebungshandbuch

Olympus

Olympus B-20 LPC Bedienungsanleitung

Exibel

Exibel ZH1708143 Bedienungsanleitung

Lenmar

Lenmar Mach 1 Bedienungsanleitung

CTEK

CTEK MXS 5.0 Bedienungsanleitung

ABB

ABB HT842379 Bedienungsanleitung

Nitecore

Nitecore Superb Charger SC4 Bedienungsanleitung

Renogy

Renogy RBC2125DS-21W Bedienungsanleitung

Braun

Braun BWC02M Bedienungsanleitung

CTEK

CTEK MXS 3.6 Bedienungsanleitung

Black & Decker

Black & Decker BDV090 Bedienungsanleitung

Trinity

Trinity DPD Bedienungsanleitung

Hulkman

Hulkman Sigma 1 Bedienungsanleitung

IKEA

IKEA koppla Bedienungsanleitung

AKG

AKG WMS400 CU 400 Bedienungsanleitung
