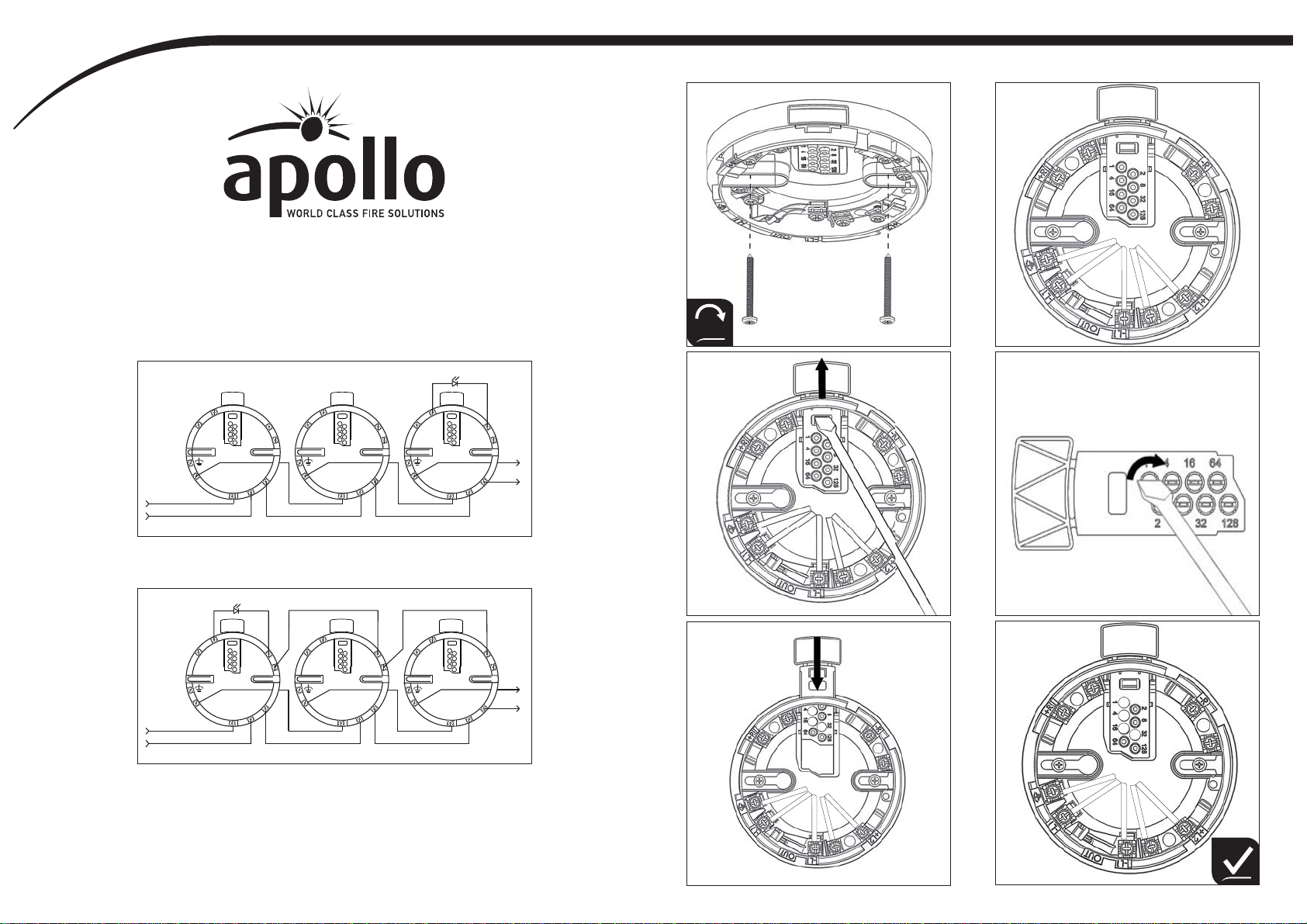

Apollo XPERT 8 Bedienungsanleitung

Addressable XPERT 8

Mounting Base

Installation Guide

Part No: SA5000-200APO

39215-005/Issue 1

0.6Nm

R+

R–

R+

R–

R+

R–

L1 OUT L1 OUT L1 OUT

128

L1 IN L1 IN L1 IN

–

L1 IN

R+

R–

R+

R–

R+

R–

L1 OUT L1 OUT L1 OUT

L1 IN L1 IN

–

128

–

Schematic Wiring Diagram - Addressable XPERT 8

Mounting Base

Schematic Wiring Diagram - Addressable XPERT 8

Mounting Base Detector Circuit with a Common Remote

LED.

For further information please refer to:

• Soteria Product Guide PP2515, PP2516, PP2517

• Discovery Engineering Product Guide PP2052

• XP95 Engineering Product Guide PP1039

Note: Screws not provided

www.acornfiresecurity.com

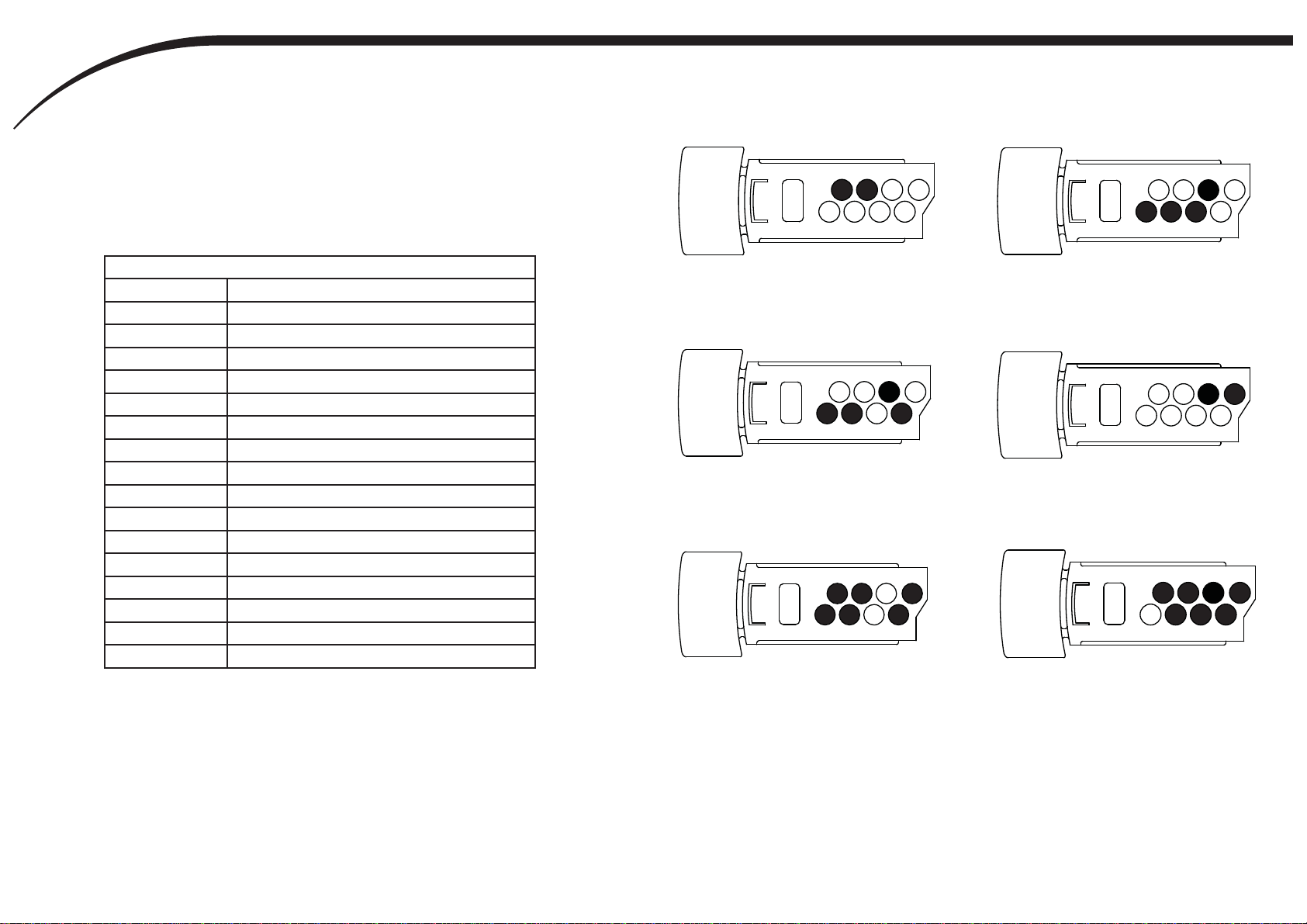

XPERT 8 card Addressing

Select the desired address and remove the pips

indicated in black

To reach maximum address range use XPERT 8

Mounting Base with XPERT 8 card, Soteria Detector

and Core Protocol Control Panel.

160

141664

2 8 32 128

32 + 128 = 160

254

141664

2 8 32 128

2 + 4 + 8 + 16 + 32 + 64 + 128 = 254

141664

2 8 32 128

1 + 4 + 16 + 32 = 53

141664

2 8 32 128

2 + 8 = 10

Base Compatibility

Product Code Description

SA5000-400APO Soteria Heat Detector

SA5100-400APO Soteria Heat Detector with Isolator

SA5000-600APO Soteria Optical Detector

SA5100-600APO Soteria Optical Detector with Isolator

SA5000-700APO Soteria Optical / Heat Detector

SA5100-700APO Soteria Optical / Heat Detector with Isolator

58000-300APO Discovery Carbon Monoxide Detector

58000-305APO Discovery CO / Heat Multisensor Detector

58000-400APO Discovery Heat Detector

58000-500APO Discovery Ionisation Detector

58000-600APO Discovery Optical Smoke Detector

58000-700APO Discovery Multisensor Detector

55000-400APO XP95 Heat Detector

55000-500APO XP95 Ionisation Smoke Detector

55000-600APO XP95 Optical Smoke Detector

55000-885APO XP95 Multisensor Detector

For a list of compatible detectors, please see the table

below:

101

141664

2 8 32 128

1 + 4 + 32 + 64 = 101

207

141664

2 8 32 128

1 + 2 + 4 + 8 + 64 + 128 = 207

www.acornfiresecurity.com
