Code 0000137847 Rev 1.0

EN

DE

ES

FR

IT

CONTROL BASIC ASTRALPOOL

INSTRUCTIONS MANUAL

HANDBUCH

MANUAL DE INSTALACION

MANUEL D’INSTALLATION

MANUALE D’INSTALLAZIONE

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

1

CONTROL BASIC ASTRALPOOL

PACK CONTENTS

A) pH / REDOX control device

B) PVC Crystal 4x6 with suction device (2 m)

C) Polyethylene delivery hose (3m)

D) Attachment screw (φ=6 mm)

E) Foot filter (PVC riser)

F) FPM duckbill valve (3/8” GAS)

Wall Mounting Setup

TECHNICAL SPECIFICATIONS

Dimensions (H – W – L) 191x155x123 mm

Weight 1 kg

Power supply 230 VAC

Consumption 6 W

Pump flow rate 1,5 l/h

Maximum back-pressure 1,5 bar

Pump state Pause - Supply

Measure scale 0 ÷ 14.0 pH; Redox 0 ÷ +1000 mV

Device precision ± 0,1 pH; ±10 mV

Device accuracy ± 0,02 pH; ±2 mV

Electrode regulation Automatic

ATTENZIONE / WARNING / ATTENTION / ACHTUNG

A

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

2

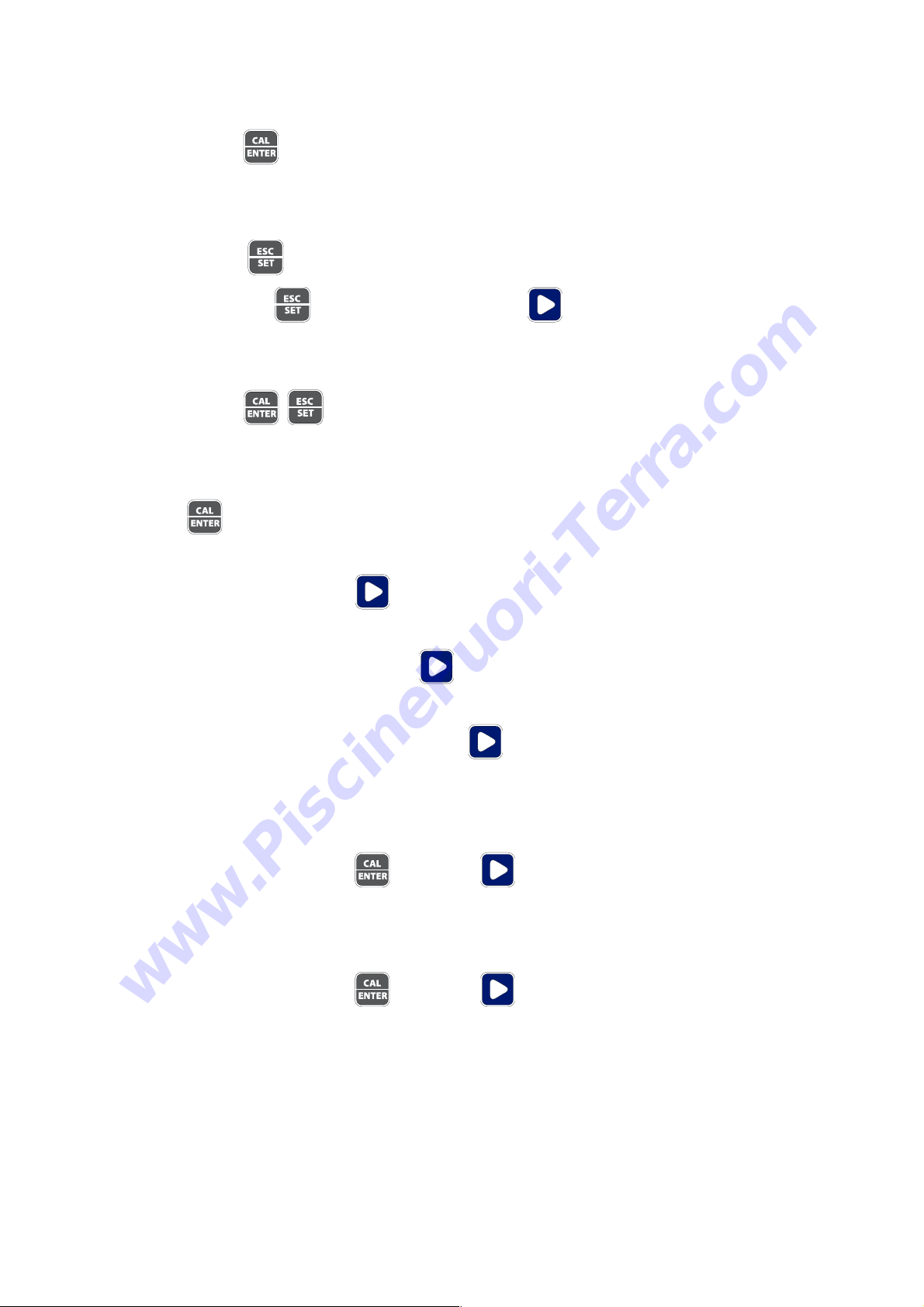

INSTRUCTION SETTING

Functions:

CALIBRATION

•Press for 3 Seconds

•Sequence Standard calibration buffer solution 7 and 4 pH or Redox 465mV

SET POINT

•Press:

•hold down and change the value with key

•7.4ph

•750mV

•Press (together) for 5 Seconds and run Program Setup

PROGRAM

Press to set the following Item:

•Configuration Pump

!select pH or Redox

•Language

!With the button It’s possible to have 5 language EN, IT, ES, DE, FR

•Flow

!Select with the button

!It’s possible to enable(ON) or disable (OFF) signal input flow (high voltage)

connected in parallel to the recirculation pump.

SETPOINT 7.4ph or 750mV

•Select with the button and set with

•It’s possible to adjust from 0 to 14 pH value and 0 to 1000 mV for Redox.

SETPOINT TYPE ACID

•Select with the button and set with

•It’s possible to adjust Acid or Alkaline dosing and High or Low for Redox

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

3

OFA TIME OFF

•Select with the button and set with

•It’s possible to adjust OFA time in minutes

CALIBRATION 7/4pH or 465mV

•Select with the button and set with

•It’s possible to select 2 points 7 and 4 pH, 1 point only 7pH or function disable; we have 465

mV for the redox function or disabled

MAN TEMPERATURE 25°C (pH measure only)

•Select with the button and set with

•Set the temperature manually (pH measure only)

•Save and escape Program setup with ESC key.

EXIT SAVE

•Select with the button and set with Save or Not Save

PRIMING

•Priming Pump Keep Press for 3 seconds

Wire Connection:

1) Input pH or Redox Probe

2) Input Flow Rate (High Voltage 230 Vac)

3) Power Supply 230 Vac 50Hz/60Hz

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

4

pH Probe Calibration

Wash

Keep probe into Buffer solution

Calibration

Press for 3 Seconds

7pH Press CAL

Calibration During 1 minutes

Wait 60s

7pH Quality 100%

Quality Probe

Wash

Keep probe into Buffer solution

4pH Press CAL

Calibration During 1 minutes

Wait 60s

4pH Quality 100%

Quality Probe

Wash

Press to save and exit

Normal Status

Note:

If you have setting Calibrabration = 7 pH the function has 1 point calibrate only 7 pH buffer solution.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

5

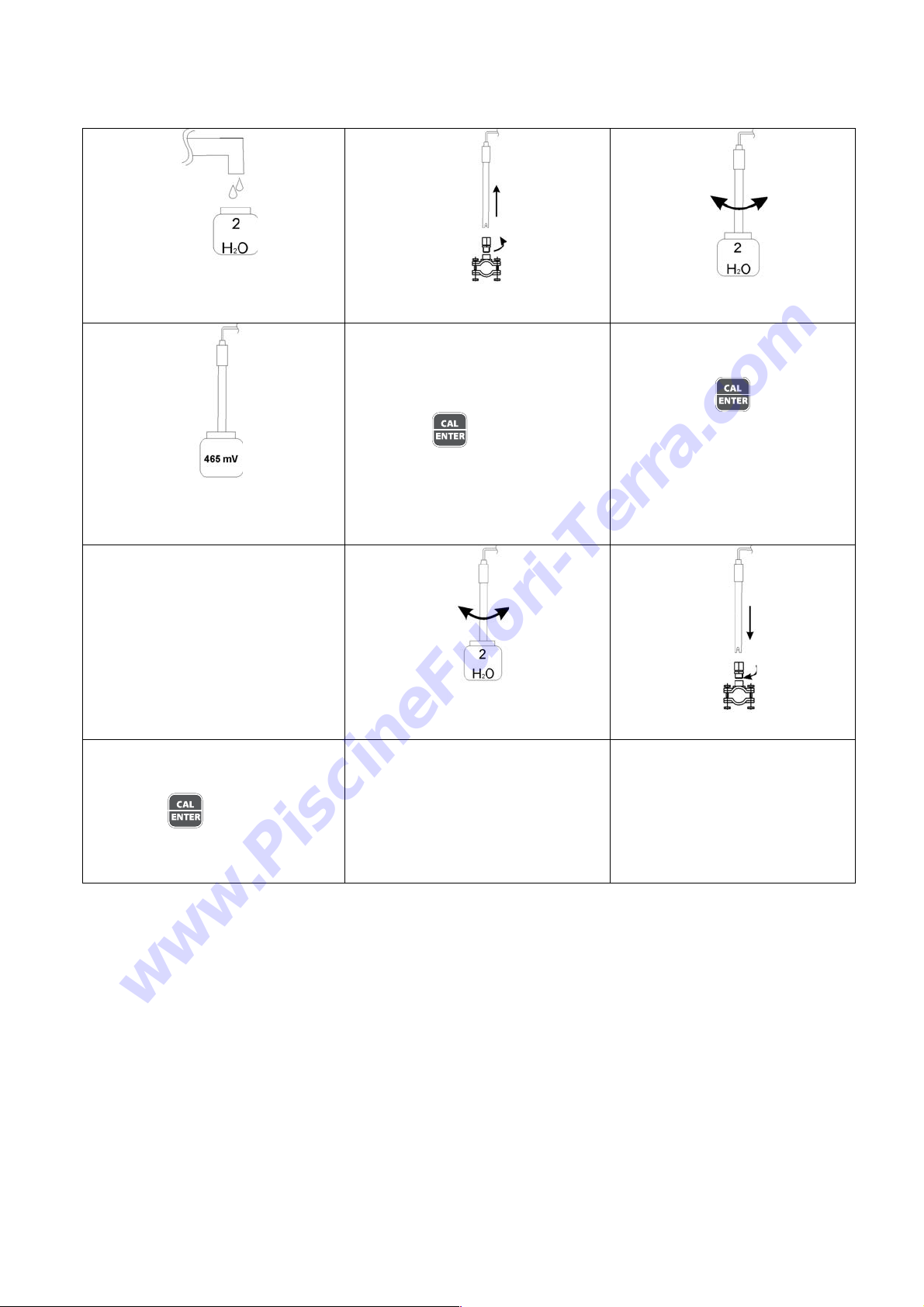

Redox Probe Calibration

Wash

Keep probe into Buffer solution

Calibration

Press for 3 Seconds

465mV Press CAL

Calibration During 1 minutes

Wait 60s

465mv Quality 100%

Quality Probe

Wash

Press for 3 Seconds

Normal Status

1

2

3

4

5

6

7

8

9

10

11

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

6

Alarm

Display

Actions to do

OFA First Alarm (time >70%)

OFA Alarm

- Push Enter Key to reset

OFA Second Alarm (time =100%)

OFA STOP

- Push Enter Key to reset

Flow Rate

Flow

- Restore Flow Rate

System Error

Parameter Error

- Press Enter Key to replace Default parameter

- Destroy Unit

Calibration Funciont

Error 7 ph Error 4 ph

Error 465 mV

- Restore Probe or Buffer

solution and repeat calibration function

To restore Default parameters run Following steps:

•Power off Pool Basic unit

•Keep pressing both buttons simultaneously

and To turn on the system Basic.

•The system will show Default No

•Press for Default Yes

•Press to restore Default parameters.

Default parameters:

•Language = UK

•Set Point value= 7,4 pH; 750mV (Rx)

•Dosing Method = Acid; Low (Rx)

•Time OFA = OFF

•Calibration = 7/4 (2 point); 465mV (Rx)

•Flow Input= OFF

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

1

CONTROL BASIC ASTRALPOOL

VERPACKUNGSINHALT

A) pH / REDOX Kontrollsystem

B) PVC-Schlauch Crystal 4x6 (2 m)

C) Polyethylen-Schlauch (3 m)

D) Schrauben mit Dübeln (φ= 6 mm)

E) Fußfilter (PVC)

F) Rückschlagventil aus FPM (3/8” GAS)

Wandmontage

TECHNISCHE DATEN

Abmessungen (H - B - T) 191x155x123 mm

Gewicht 1 kg

Spannungsversorgung 230 VAC

Verbrauch 6 W

Förderleistung der Pumpe 1,5 l/Std.

Max. Gegendruck 1,5 bar

Pumpenstatus Pause - Betrieb

Messskala 0 ÷ 14.0 pH; Redox 0 ÷ +1000mV

Messgenauigkeit ± 0,1 pH; ±10 mV

Genauigkeit Maß ± 0,02 pH; ±2 mV

Kalibrierung der Elektrode Automatisch

ATTENZIONE / WARNING / ATTENTION / ACHTUNG

A

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

2

EINSTELLUNGEN

Funktion:

KALIBRIERUNG

•3 Sekunden lang die Taste drücken:

•Standardabfolge der Kalibrierung für Pufferlösung mit pH-Wert 7 und 4 oder 465mV für

Redox

SET POINT

•Taste drücken:

•Die Taste gedrückt halten und den Wert über die Tasten verändern.

•7.4ph

•750mV

•Die Tasten (zusammen) 5 Sekunden lang gedrückt halten, um in das

Konfigurationsmenü zu gelangen:

PARAMETER

drücken, um die folgenden Punkte einzustellen:

•Konfig Pumpe

!Wählen pH oder Redox

•Sprache

!Mit der Schaltfläche Es können 5 Sprachen eingestellt werden EN, IT,

ES, DE, FR

•Fluss

!Wählen Sie mit der Taste

!Der Durchflusseingang (Hochspannung), der parallel zur Rückführpumpe

angeschlossen ist, kann aktiviert (ON) oder deaktiviert (OFF) werden.

SOLLWERT 7.4ph oder 750mV

•Über die Taste auswählen und über einstellen

•Der Wert kann zwischen 0 und 14 pH oder für Redox-messungen zwischen 0 und +1000 mV

verändert werden.

SOLLWERT TYP SAURE

•Über die Taste auswählen und über einstellen

•Kann zur Dosierung einer alkalischen oder einer sauren Lösung oder für Redox auf High

oder Low gestellt werden.

www.PiscineFuori-Terra.com

Code 0000137847 Rev 1.0

3

OFA ZEIT OFF

•Über die Taste auswählen und über einstellen

•Hier kann die OFA-Zeit (Zeit der Überdosierung in Minuten) verändert werden.

KALIBRATION 7/4pH oder 465mV

•Über die Taste auswählen und über einstellen

•Die Abfolge der Kalibrierung kann auf 2 Punkte (7 und 4 pH), oder nur auf 1 Punkt (nur 7 pH)

eingestellt oder die Funktion deaktiviert werden; für Redox haben wir 465 mV oder Funktion

deaktiviert.

TEMPERATUR MAN 25°C (nur bei der pH-Messung)

•Über die Taste auswählen und über einstellen

•Der Temperaturwert kann manuell eingegeben werden (nur bei der pH-Messung)

•Speichern und das Programmmenü über die Taste ESC verlassen.

VERLASSEN SICHERN

•Über die Taste auswählen und über einstellen sparen oder nicht sparen

ANSAUGUNG

•Für die Funktion manuelles Ansaugen die Taste 3 Sekunden lang gedrückt halten

Anschluss der Kabel:

1) Eingang pH- oder Redoxfühler

2) Durchflusseingang, Durchfluss

Rückführpumpe (elektrisches Signal 230 Vac)

3) Stromversorgung 230 Vac 50Hz / 60Hz.

www.PiscineFuori-Terra.com
