Asus B85M-G Bedienungsanleitung

Motherboard

B85M-G

J8146

第１刷

2013年6月

バックアップの目的で利用する場合を除き、本書に記載されているハードウェア・ソフトウェアを含む、全ての内

容は、ASUSTeK Computer Inc. （ASUS）の文書による許可なく、編集、転載、引用、放送、複写、検索システムへの

登録、他言語への翻訳などを行うことはできません。

以下の場合は、保証やサービスを受けることができません。

　（1）ASUSが明記した方法以外で、修理、改造、交換した場合。

　（2）製品のシリアル番号が読むことができない状態である場合。

ASUSは、本マニュアルについて、明示の有無にかかわらず、いかなる保証もいたしません。ASUSの責任者、従業

員、代理人は、本書の記述や本製品に起因するいかなる損害（利益の損失、ビジネスチャンスの遺失、データの

損失、業務の中断などを含む）に対して、その可能性を事前に指摘したかどうかに関りなく、責任を負いません。

本書の仕様や情報は、個人の使用目的にのみ提供するものです。また、予告なしに内容は変更されることがあ

り、この変更についてASUSはいかなる責任も負いません。本書およびハードウェア、ソフトウェアに関する不正

確な内容について、ASUSは責任を負いません。

本マニュアルに記載の製品名及び企業名は、登録商標や著作物として登録されている場合がありますが、

本書では、識別、説明、及びユーザーの便宜を図るために使用しており、これらの権利を侵害する意図は

ありません。

O󱐯er to Provide Source Code of Certain Software

This product contains copyrighted software that is licensed under the General Public License (“GPL”),

under the Lesser General Public License Version (“LGPL”) and/or other Free Open Source Software

Licenses. Such software in this product is distributed without any warranty to the extent permitted by the

applicable law. Copies of these licenses are included in this product.

Where the applicable license entitles you to the source code of such software and/or other additional

data,you may obtain it for a period of three years after our last shipment of the product,either

(1) for free by downloading it from http://support.asus.com/download

(2) for the cost of reproduction and shipment,which is dependent on the preferred carrier and the

location where you want to have it shipped to,by sending a request to:

ASUSTeK Computer Inc.

Legal Compliance Dept.

15 Li Te Rd.,

Beitou,Taipei 112

Taiwan

In your request please provide the name,model number and version,as stated in the About Box of the

product for which you wish to obtain the corresponding source code and your contact details so that we

can coordinate the terms and cost of shipment with you.

The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as the

corresponding binary/object code.

This o󱐯er is valid to anyone in receipt of this information.

ASUSTeK is eager to duly provide complete source code as required under various Free Open Source

Software licenses. If however you encounter any problems in obtaining the full corresponding source

code we would be much obliged if you give us a notication to the email address [email protected],stating

the product and describing the problem (please DO NOT send large attachments such as source code

archives,etc. to this email address).

iii

安全上のご注意 ................................................................................................iv

このマニュアルについて ......................................................................................v

パッケージの内容 ..............................................................................................vi

B85M-G 仕様一覧 .............................................................................................vi

Chapter1：製品の概要

1.1 始める前に .........................................................................................1-1

1.2 マザーボードの概要 ...........................................................................1-1

1.3 プロセッサー ..................................................................................... 1-3

1.4 システムメモリー ............................................................................... 1-7

1.5 拡張スロット ...................................................................................... 1-9

1.6 ジャンパ .......................................................................................... 1-10

1.7 コネクター ....................................................................................... 1-12

1.8 オンボード LED ............................................................................... 1-20

1.9 ソフトウェア ..................................................................................... 1-21

Chapter 2： UEFI BIOS設定

2.1 UEFI BIOS更新 .................................................................................. 2-1

2.2 UEFI BIOS Utility .............................................................................. 2-6

2.3 お気に入り ........................................................................................ 2-9

2.4 メインメニュー ................................................................................ 2-10

2.5 Ai Tweakerメニュー ........................................................................ 2-12

2.6 アドバンスドメニュー ....................................................................... 2-23

2.7 モニターメニュー .............................................................................2-32

2.8 ブートメニュー ................................................................................ 2-35

2.9 ツールメニュー ................................................................................ 2-41

2.10 終了メニュー ................................................................................... 2-42

Chapter3：付録

ご注意 .......................................................................................................... 3-1

ASUSコンタクトインフォメーション ................................................................. 3-3

安全上のご注意

電気の取り扱い

･本製品、周辺機器、ケーブルなどの取り付けや取り外しを行う際は、必ずコンピューターと周

辺機器の電源ケーブルをコンセントから抜いて行ってください。お客様の取り付け方法に問

題があった場合の故障や破損に関して弊社は一切の責任を負いません。

･電源延長コードや特殊なアダプターを用いる場合は専門家に相談してください。これらは、

回路のショート等の原因になる場合があります。

･ご使用の電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために

電源装置の電圧選択スイッチがご利用の地域の電圧と合致しているかをご確認ください。ご

利用になる地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。

･電源装置が故障した場合はご自分で修理・分解をせず、各メーカーや販売店にご相談ください。

･光デジタルS/PDIFは、光デジタルコンポーネントで、クラス１レーザー製品に分類されてい

ます。（本機能の搭載・非搭載は製品仕様によって異なります）

操作上の注意

･作業を行う前に、本製品パッケージに付属のマニュアル及び取り付ける部品のマニュアルを

全て熟読してください。

･電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また電源コー

ドに損傷がないことを確認してください。

･各コネクタ及びスロット、ソケット、回路にクリップやネジなどの金属を落とさないようにして

ください。電源回路のショート等の原因になります。

･埃･湿気･高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。

･本製品は安定した場所に設置してください。

･本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因となり

ます。修理は弊社修理センターまたは販売代理店にご依頼ください。

不可視レーザー光です。ビームを直接見たり触れたりしないでください。

本機は電気製品または電子装置であり、地域のゴミと一緒に捨てられません。また、本機の

コンポーネントはリサイクル性を考慮した設計を採用しております。なお、廃棄の際は地域の

条例等の指示に従ってください。

本機に装着されているボタン型電池には水銀が含まれています。通常ゴミとして廃棄しないで

ください。

回収とリサイクルについて

使用済みのコンピューター、ノートパソコン等の電子機器には、環境に悪影響を与える有害物質

が含まれており、通常のゴミとして廃棄することはできません。リサイクルによって、使用済みの製

品に使用されている金属部品、プラスチック部品、各コンポーネントは粉砕され新しい製品に再

使用されます。また、その他のコンポーネントや部品、物質も正しく処分・処理されることで、有害

物質の拡散の防止となり、環境を保護することに繋がります。

ASUSは各国の環境法等を満たし、またリサイクル従事者の作業の安全を図るよう、

環境保護に関する厳しい基準を設定しております。ASUSのリサイクルに対する姿勢は、多方面に

おいて環境保護に大きく貢献しています。

このマニュアルについて

このマニュアルには、マザーボードの取り付けや構築の際に必要な情報が記してあります。

マニュアルの概要

本書は以下のChapter から構成されています。

• Chapter 1：製品の概要

マザーボードの機能や各部位についての説明、及びコンポーネントの取り付けに必要なハ

ードウェアのセットアップ手順。

• Chapter 2：UEFI BIOS設定

UEFI BIOS Utilityでのシステム設定の変更方法とパラメータの詳細。

• Chapter 3：付録

製品の規格や海外の法令について。

詳細情報

1. ASUSオフィシャルサイト(http://www.asus.com/)

多言語に対応した弊社ウェブページで、製品のアップデート情報やサポート情報をご確認

いただけます。

2. 追加ドキュメント

パッケージ内容によっては、追加のドキュメントが同梱されている場合があります。注意事項

や購入店･販売店などが追加した最新情報などです。これらは、本書がサポートする範囲に

は含まれていません。

このマニュアルの表記について

本書には、製品を安全にお使いいただき、お客様や他の人々への危害や財産への損害を未然に

防止していただくために、守っていただきたい事項が記載されています。次の内容をよくご理解

いただいた上で本文をお読みください。

表記

太字選択するメニューや項目を表示します。

斜字

文字やフレーズを強調する時に使います。

<Key> < > で囲った文字は、キーボードのキーです。

例：<Enter>→Enter もしくはリターンキーを押してください。

<Key1+Key2+Key3> 一度に２つ以上のキーを押す必要がある場合は(+)を使って示しています。

例：<Ctrl+Alt+Delete>

警告：作業人が死亡する、または重傷を負う可能性が想定される内容を示しています。

注意: ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回

避するための方法を説明しています。

重要：作業を完了するために必要な指示や設定方法を記載しています。

メモ: 製品を使いやすくするための情報や補足の説明を記載しています。

本書に記載の内容（安全のための注意事項を含む）は、製品やサービスの仕様変更などにより、

予告なく変更される場合があります。あらかじめご了承ください。

B85M-G 仕様一覧

（次項へ）

プロセッサー LGA1150ソケット：

4th Generation Intel® Core™ i7/Intel® Core™ i5/ Intel® Core™ i3、

Pentium® /Celeron® プロセッサー

22nm CPU サポート

Intel®Turbo Boost Technology 2.0 サポート*

* Intel®Turbo Boost Technology 2.0のサポートはCPUにより異なります。

チップセット Intel® B85 Express チップセット

対応メモリーメモリースロット×４：最大32GB、DDR3 1600 / 1333 / 1066 MHz、

non-ECC、un-bu󱐯ered メモリーサポート

デュアルチャンネルメモリーアーキテクチャ

* 詳細はASUSオフィシャルサイトの最新のQVL(推奨ベンダーリスト)をご参照ください。

** Intel® チップセットの性質により1600MHz を超えるメモリーモジュールはデフォルト設定

で1600MHz として周波数が固定されています。

*** Windows® 32bit OSでは4GB以上のシステムメモリーを取り付けても、認識されるメモリー

は4GB未満となります。Windows® 32bit OSを使用される場合は、4GB未満のシステムメモ

リー構成にすることをお勧めします。

画面出力機能統合グラフィックスプロセッサー - Intel® HD Graphics サポート

- DVI-D：最大解像度1920 x 1200 @60Hz

- VGA ：最大解像度1920 x 1200 @60Hz

- HDMI ：最大解像度4096 x 2160 @24Hz / 2560 x 1600 @60Hz

最大共有メモリー1024MB*

* 最大共有メモリーの容量は、Intel® Dynamic Video Memory Technology(DVMT) により動

作状況によって自動的に変更されます。

拡張スロット PCI Express 3.0 x16 スロット×1

PCI Express 2.0 x1 スロット×2

ストレージ機能 Intel® B85 Express チップセット

- SATA 3Gb/s ポート×2 (ダークブラウン)

- SATA 6Gb/s ポート×4 (イエロー)

パッケージの内容

製品パッケージに以下のものが揃っていることを確認してください。

マザーボード ASUS B85M-G マザーボード

ケーブル SATA 6Gb/sケーブル×2

アクセサリー I/Oシールド ×1

ディスクサポートDVD

ドキュメントユーザーマニュアル

万一、付属品が足りない場合や破損していた場合は、すぐにご購入元にお申し出ください。

vii

B85M-G 仕様一覧

LAN機能 Realtek 8111G ギガビット・イーサネット・コントローラー

オーディオ機能 Realtek® ALC887-VD2 8チャンネルHD オーディオコーデック

- ジャック検出、マルチストリーミング、フロントパネル・ジャックリタスキング、

アンチポップ機能

* 8チャンネルオーディオ出力の構成には、フロントパネルにHDオーディオモジュールが搭載さ

れたケースをご使用ください。

USB機能 USB 3.0ポート×4(2ポート拡張コネクター×1基、バックパネル×2ポート)

USB 2.0ポート×8(2ポート拡張コネクター×2基、バックパネル×4ポート)

搭載機能 ASUS 5X PROTECTION

ASUS DIGI+ VRM

- DIGI+ VRM: 3フェーズデジタル電源回路

ASUS Enhanced DRAM Overcurrent Protection

- DRAM 過電流・短絡損傷保護

ASUS ESD Guards

- コンポーネントの静電放電保護

ASUS All 5K-Hour Solid Capacitors

- 105℃で5,000時間動作の高品質固体コンデンサー

ASUS Stainless Steel Back I/O

- 耐腐食コーティング仕様ステンレススチール製バックI/Oパネル

ASUS EPU

- EPU

GPU Boost

ASUS独自機能

- USB 3.0 Boost

- Network iControl

- AI Suite III

- Anti-Surge

- Ai Charger

- UEFI BIOS (EZ Mode)

ASUS静音サーマルソリューション

- Fan Xpert

ASUS EZ DIY:

- CrashFree BIOS 3

- EZ Flash 2

- MyLogo 2™

ASUS Q-Design

- Q-Slot

- Q-DIMM

100% 高品質導電性高分子コンデンサー

バックパネル

インターフェース

PS/2キーボードポート (パープル)×1

PS/2マウスポート (グリーン)×1

DVI-D出力ポート×１

VGA 出力ポート×１

HDMI 出力ポート×１

LAN ポート×1 (RJ-45タイプ)

USB 3.0ポート×2

USB 2.0ポート×4

オーディオ I/O ポート×3 (8チャンネル対応)

（次項へ）

viii

B85M-G 仕様一覧

基板上

インターフェース

USB 3.0コネクター×１：追加USB 3.0ポート2基に対応（19ピン）

USB 2.0コネクター×2：追加USB 2.0ポート4基に対応 (9ピン)

SATA 3Gb/s コネクター×2

SATA 6Gb/s コネクター×4

ケース開閉検出コネクター×１

Clear CMOSジャンパ×１

4ピン CPUファンコネクター×1

4ピンケースファンコネクター×1

フロントパネルオーディオコネクタ−(AAFP)×1

システムパネルコネクター×1

ビープスピーカーコネクター×1

パラレルポートコネクター×1

デジタルオーディオコネクター×１

シリアルポートコネクター ×1

24ピンATX電源コネクター×１

4ピンATX12V電源コネクター×1

BIOS機能 64Mb Flash ROM、EFI BIOS、PnP、DMI v2.0、WfM2.0、SM BIOS v2.7、

ACPI v2.0a、SLP 3.0、EUP-ready、多言語BIOS、ASUS EZ Flash 2、

ASUS CrashFree BIOS 3

管理機能 WOL by PME、WOR by PME、PXE

サポートDVD ドライバー各種

ASUS ユーティリティ各種

マニュアル各種

アンチウイルスソフトウェア（OEM版）

サポートOS Windows® 7

Windows® 8*

* Intel® の仕様により、2チッププラットフォーム構成のHaswellプラットフォームは

Windows® 8 32bit のUEFI ネイティブブートをサポートしていません。CSMを経由したレ

ガシーBIOSブートでのみ、Windows® 8 32bitをサポートすることができます。

フォームファクター microATXフォームファクター：23.3cm×19.3cm（9.2インチ×7.6インチ）

製品は性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。

ASUS B85M-G 1-1

1.1 始める前に

マザーボードのパーツの取り付けや設定変更の際は、次の事項に注意してください。

• 各パーツを取り扱う前に、コンセントから電源プラグを抜いてください。

• 静電気による損傷を防ぐために、各パーツを取り扱う前に、静電気除去装置に触れるな

ど、静電気対策をしてください。

• IC部分には絶対に手を触れないように、各パーツは両手で端を持つようにしてください。

• 各パーツを取り外すときは、必ず静電気防止パッドの上に置くか、コンポーネントに付属

する袋に入れてください。

• パーツの取り付け、取り外しを行う前に、ATX電源ユニットのスイッチをOFF の位置にし、

電源コードが電源から抜かれていることを確認してください。電力が供給された状態での

作業は、感電、故障の原因となります。

製品の概要

1.2 マザーボードの概要

システム構築の際は、ご使用されるケースの仕様をご確認の上、本製品がご使用されるケースに

対応していることをご確認ください。

マザーボードの取り付けや取り外しを行う前に、必ず電源コードをコンセントから抜き、すべて

の接続コードを外した状態で行ってください。電源コードを接続したまま作業を行うと、ケガや

マザーボード、コンポーネントの故障の原因となる恐れがあります。

1.2.1 設置方向

マザーボードが正しい向きでケースに取り付けられているかを確認してください。

マザーボードのバックパネルをケースの背面部分に合わせます。

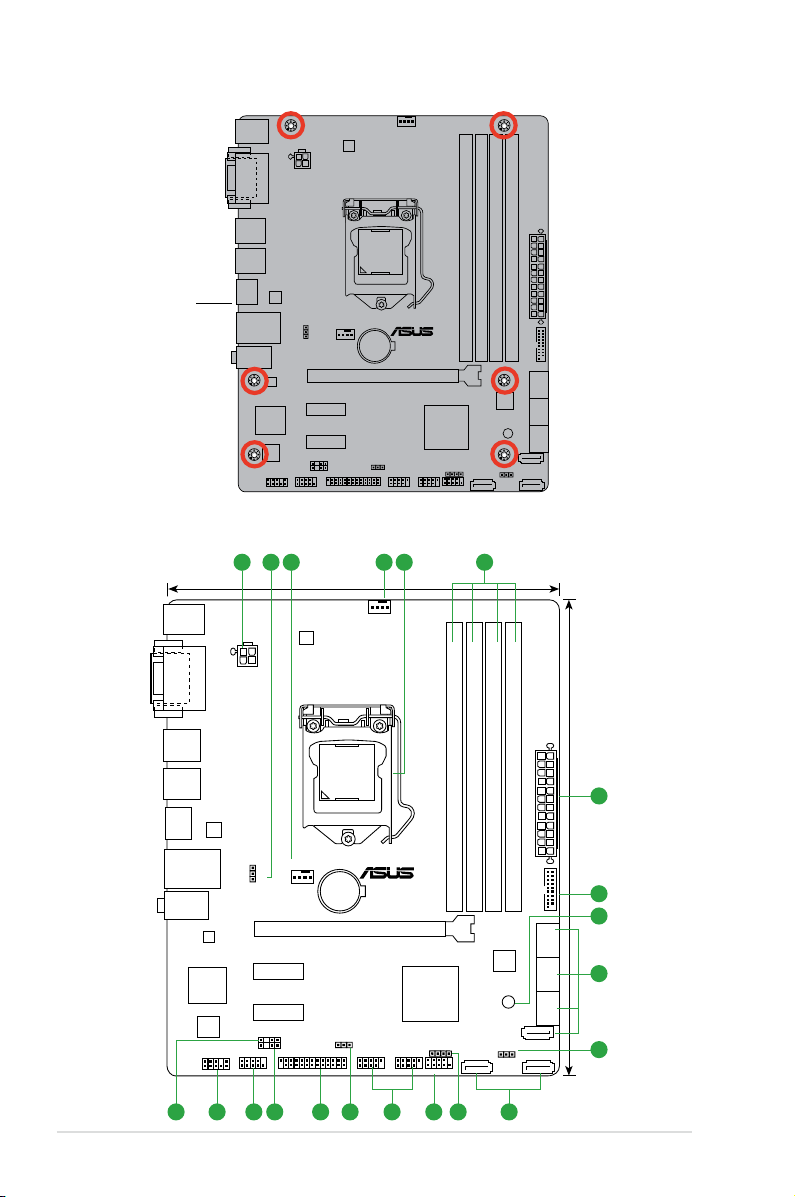

1.2.2 ネジ穴

ネジ穴は6カ所あります。ネジ穴の位置を合せてマザーボードをケースに固定します。

ネジをきつく締めすぎないでください。マザーボードの破損の原因となります。

1-2 Chapter 1: 製品の概要

B85M-G

PCIEX16

PCIEX1_1

PCIEX1_2

F_PANEL

SPEAKER

CLRTC

SPDIF_OUT

CHASSIS

LPT

USBPWF

KB_USBPWR

USB1112 USB1314

AAFP

ATX12V

EATXPWR

CPU_FAN

CHA_FAN

BATTERY

Super

I/O

ASM

1442

ALC

887

RTL

8111G

DIGI

+VRM

64Mb

BIOS

SB_PWR

23.4cm(9.2in)

LGA1150

Intel®

B85

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_A2 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

DDR3 DIMM_B2 (64bit, 240-pin module)

SATA3G_1 SATA3G_2

SATA6G_4

SATA6G_3 SATA6G_2 SATA6G_1

AUDIO

KBMS

LAN_USB34

USB910

USB3_56

HDMI

19.3cm(7.6in)

DVI_VGA

COM

USB3_12

432 31 5

13 12 1115 1417 161819

この面をケースの

背面に合わせます。

1.2.3 マザーボードのレイアウト

Andere Handbücher für B85M-G

Inhaltsverzeichnis

Andere Asus Hauptplatine Handbücher

Asus

Asus M3A78 - Motherboard - ATX Bedienungsanleitung

Asus

Asus P8H61-M PLUS V3 Bedienungsanleitung

Asus

Asus B85M-VIEW PAKER Bedienungsanleitung

Asus

Asus ROG STRIX B550-E GAMING Bedienungsanleitung

Asus

Asus P5N32-SLI Premium Bedienungsanleitung

Asus

Asus P5E3 WS Professional Bedienungsanleitung

Asus

Asus TR-DLSR Bedienungsanleitung

Asus

Asus K8V-XE Gebrauchsanweisung

Asus

Asus Maximus V Extreme Bedienungsanleitung

Asus

Asus MAXIMUSII/FORMULA - Maximus II Formula... Bedienungsanleitung

Asus

Asus IPILP-AR Bedienungsanleitung

Asus

Asus K8V Deluxe Bedienungsanleitung

Asus

Asus P4S8X Bedienungsanleitung

Asus

Asus PRIME B460M-AJ Bedienungsanleitung

Asus

Asus F2A55-M LE Bedienungsanleitung

Asus

Asus PRIME B250-PRO Bedienungsanleitung

Asus

Asus PRIME H310M-AT Bedienungsanleitung

Asus

Asus PRIME H610M-R Bedienungsanleitung

Asus

Asus K8V-XSE Bedienungsanleitung

Asus

Asus B450M-A/CSM Bedienungsanleitung

Asus

Asus H170M-PLUS Bedienungsanleitung

Asus

Asus A7V8X-X Bedienungsanleitung

Asus

Asus TUF Z270 Mark 1 Bedienungsanleitung

Asus

Asus F1A55-M/CSM Bedienungsanleitung

Beliebte Hauptplatine Handbücher anderer Marken

DFI

DFI SD170 Bedienungsanleitung

ASROCK

ASROCK ROMED8-2T Bedienungsanleitung

Winmate

Winmate IC70 Bedienungsanleitung

Grantech

Grantech SYS8F377VGGA-3OMN Bedienungsanleitung

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Bedienungsanleitung

Gigabyte

Gigabyte GA-9IVDT Bedienungsanleitung

Texas Instruments

Texas Instruments ADS8372EVM Bedienungsanleitung

Commell

Commell MS-C73 Bedienungsanleitung

IBT Technologies

IBT Technologies MB860 Bedienungsanleitung

Nvidia

Nvidia TEGRA DG-04927-001_V01 Bedienungsanleitung

Biostar

Biostar M7VIT Bravo Bedienungs- und Montageanleitung

Intel

Intel D33217CK Bedienungsanleitung

EPC

EPC EPC9147C Bedienungsanleitung

EPOX

EPOX MU-8KHA0010 Bedienungsanleitung

Ski-Doo

Ski-Doo Bombardier MPEM 219 700 090 Bedienungsanleitung

Epson

Epson S5U13700P00C000 Bedienungsanleitung

Gigabyte

Gigabyte GA-K8N Ultra-SLI Bedienungsanleitung

Albatron

Albatron PX925XE Series Bedienungsanleitung
