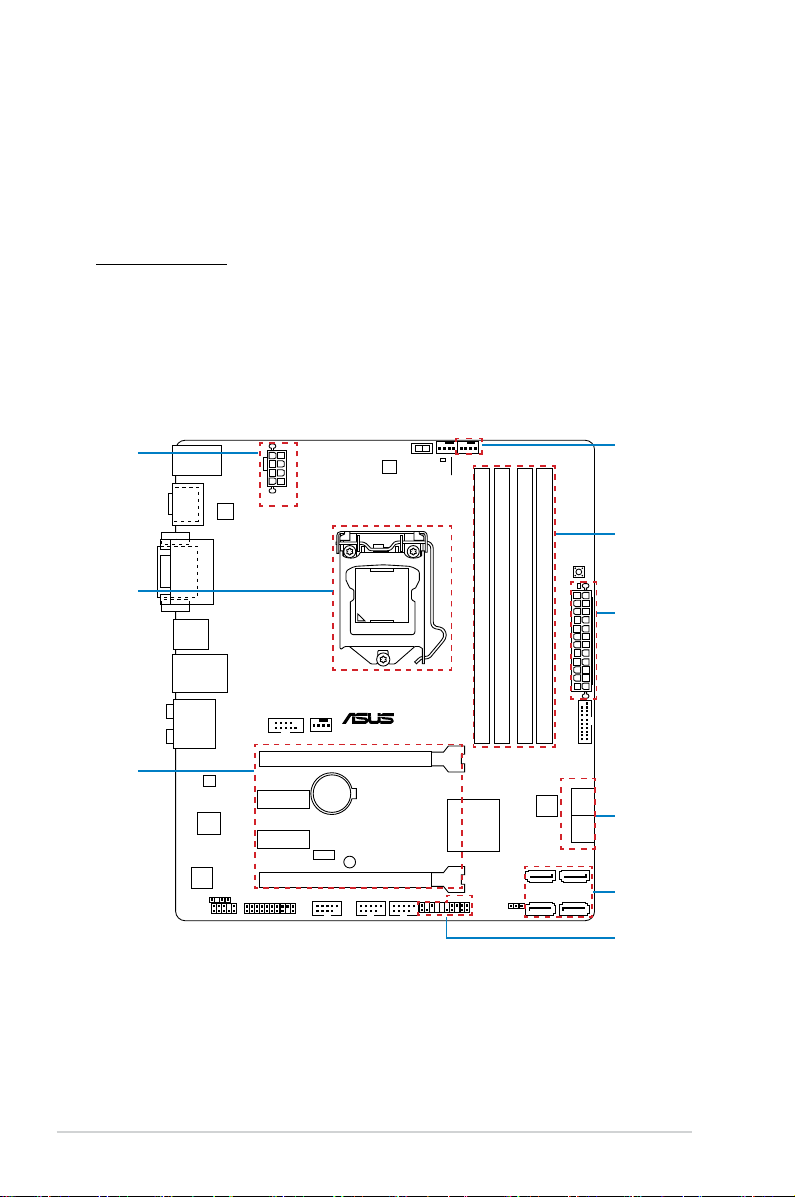

Motherboard Layout
Z87M-PLUS
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCIEX1_2
ASM
1442
USB1314 USB1112 USB910
AAFP
EATXPWR
CPU_FAN
CHA_FAN2
GPU_LED
GPU_Boost
BATTERY
Super
I/O
ALC
887
ASM1440
KBMS_USB78
DVI_VGA
64Mb
BIOS
SB_PWR
CLRTC
Intel®
Z87
DDR3 DIMM_A1 (64bit, 240-pin module)
DDR3 DIMM_A2 (64bit, 240-pin module)
DDR3 DIMM_B1 (64bit, 240-pin module)
DDR3 DIMM_B2 (64bit, 240-pin module)
PANEL
SATA6G_3 SATA6G_4
SATA6G_5 SATA6G_6
AUDIO
LAN_USB3_34
USB3_56
SPDIFO
_HDMI
CHA_FAN1
SPDIF_OUT
DRAM_LED
MemOK!
LGA1150
DIGI
+VRM
COM
EATX12V
USB3_12
TPM
Realtek
8111GR
SATA6G_2 SATA6G_1
Step 1
Step 5
Step 4
Step 7
Step 3
Step 7
Step 6
Step 2
Step 4
ASUS Z87M-PLUS 3

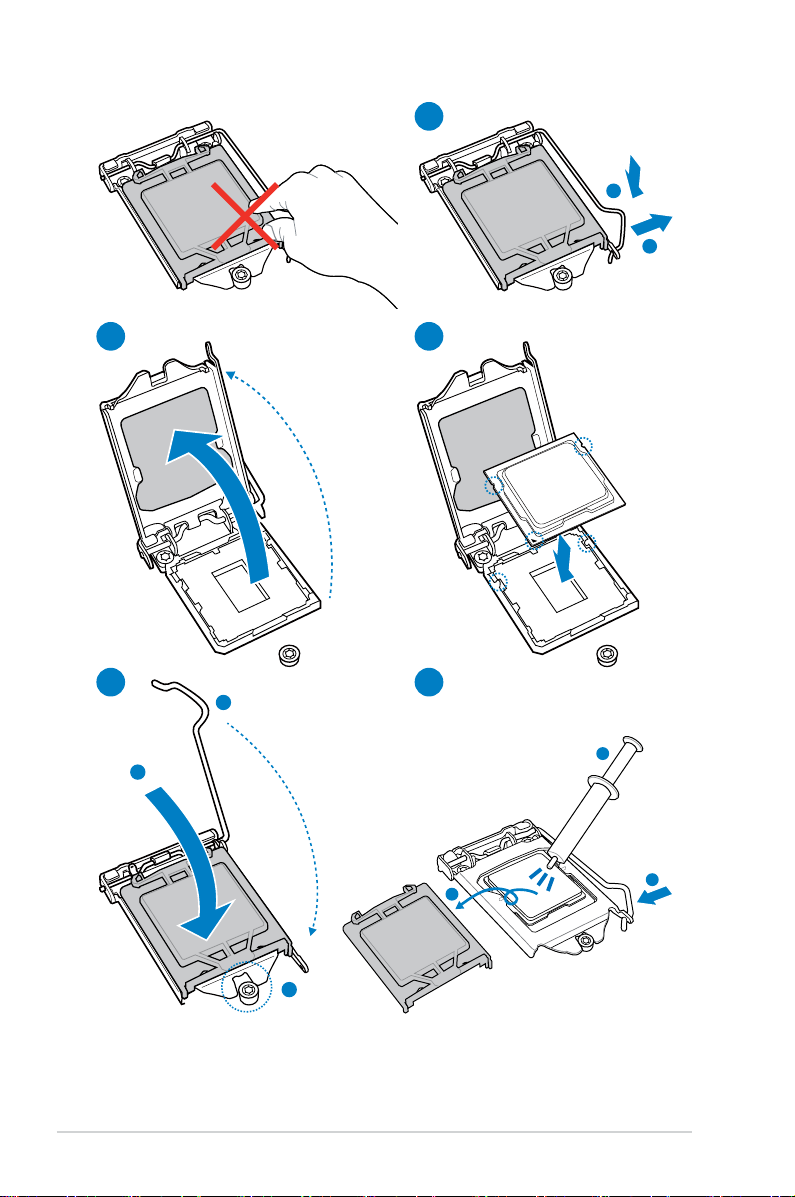

Step 1
Install the CPU
CPU 설치
Инсталирайте процесора Sumontuokite centrinį procesorių
Instalace procesoru Uzstādiet centrālo procesoru
Installer CPU’en Installer sentralprosessoren (CPU)
De CPU installeren Instale a CPU
Paigaldage CPU Instalacja procesora
Установка процессора
Installer le CPU Instalaţi CPU-ul
Asenna suoritin Instalar la CPU
Installieren der CPU Instalirajte CPU
Εγκατάσταση της CPU Inštalácia centrálneho procesora
Helyezze be a CPU-t Installera CPU
Installare la CPU ติดตั้ง CPU
Pasang CPU CPU’yu takın
CPUを設置する Lắp CPU
4ASUS Z87M-PLUS
C
1
2
1
2
3
1
3
2
DE
B
A
ASUS Z87M-PLUS 5

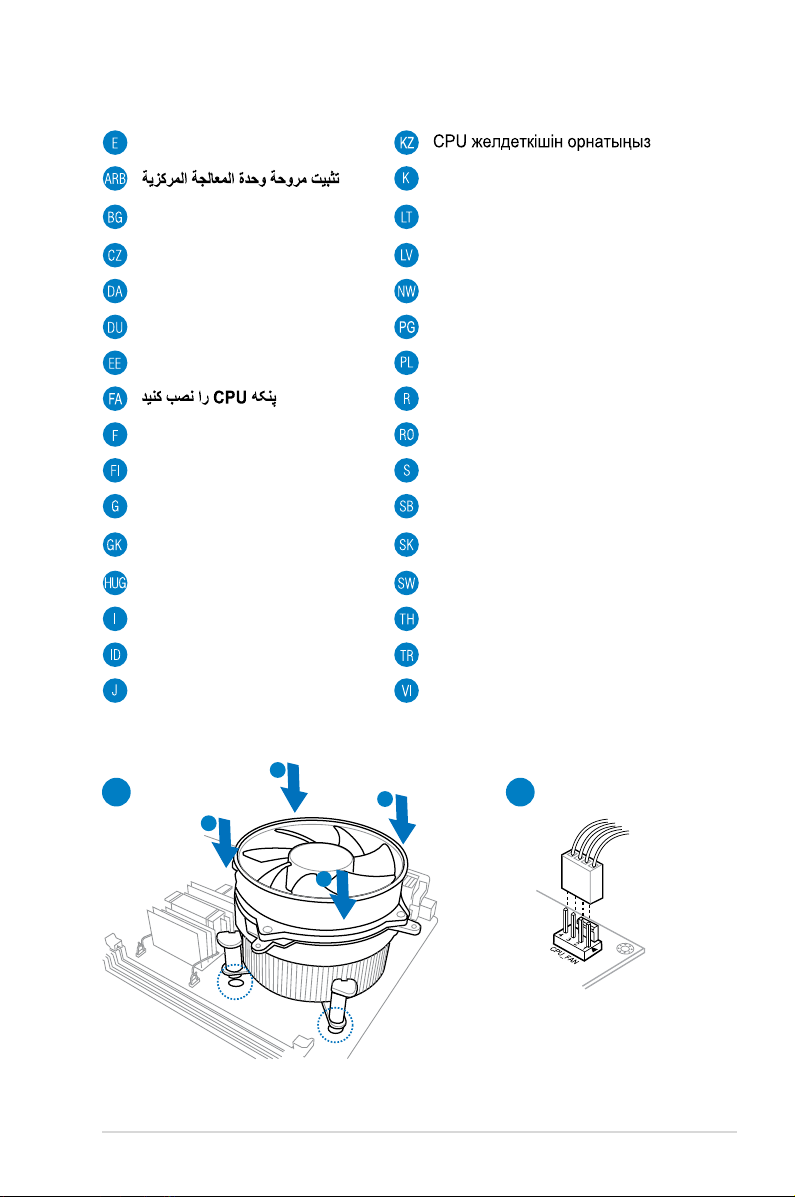

Step 2
Install the CPU fan
CPU 팬 설치
Инсталирайте вентилатора на
процесора
Sumontuokite centrinio procesoriaus
ventiliatorių
Instalace ventilátoru procesoru Uzstādiet centrālā procesora ventilatoru
Installer CPU-blæseren Installer CPU-viften
De CPU-ventilator installeren Instale a ventoinha de CPU
Paigaldage CPU ventilaator Instalacja wentylatora procesora
Установка вентилятора
Installer le ventilateur de CPU Instalaţi ventilatorul CPU-ului
Asenna suorittimen tuuletin Instalar el ventilador de la CPU
Installieren des CPU-Lüfters Instalirajte CPU ventilator
Εγκατάσταση του ανεμιστήρα της CPU Inštalácia ventilátora centrálneho
procesora
Szerelje be a CPU ventillátort Installera CPU-äkten
Installare la ventola della CPU ติดตั้งพัดลม CPU
Pasang kipas CPU CPU fanını takın
CPUファン を設置する Lắp quạt CPU
1
1
2
2
BA
6ASUS Z87M-PLUS
Step 3
Install memory modules
메모리 모듈 설치
Инсталирайте модулите памет Sumontuokite atminties modulius
Instalace paměťových modulů Uzstādiet atmiņas moduļus
Installer hukommelsesmodulerne Installer minnemoduler
Geheugenmodules installeren Instale módulos de memória
Paigaldage mälumoodulid Instalacja modułów pamięci
Установка модулей памяти
Installer les modules mémoire Instalaţi modulele de memorie
Asenna muistimoduulit Instalar los módulos de memoria
Installieren der Speichermodule Instalirajte module memorije
Εγκατάσταση των στοιχείων μνήμης Inštalácia pamäťových modulov
Helyezze be a memória modulokat Installera minnesmoduler
Installare i moduli di memoria ติดตั้งโมดูลหน่วยความจำ
Pasang modul memori Bellek modüllerini takın
メモリーモジュールを設置する Lắp các thanh nhớ
ASUS Z87M-PLUS 7

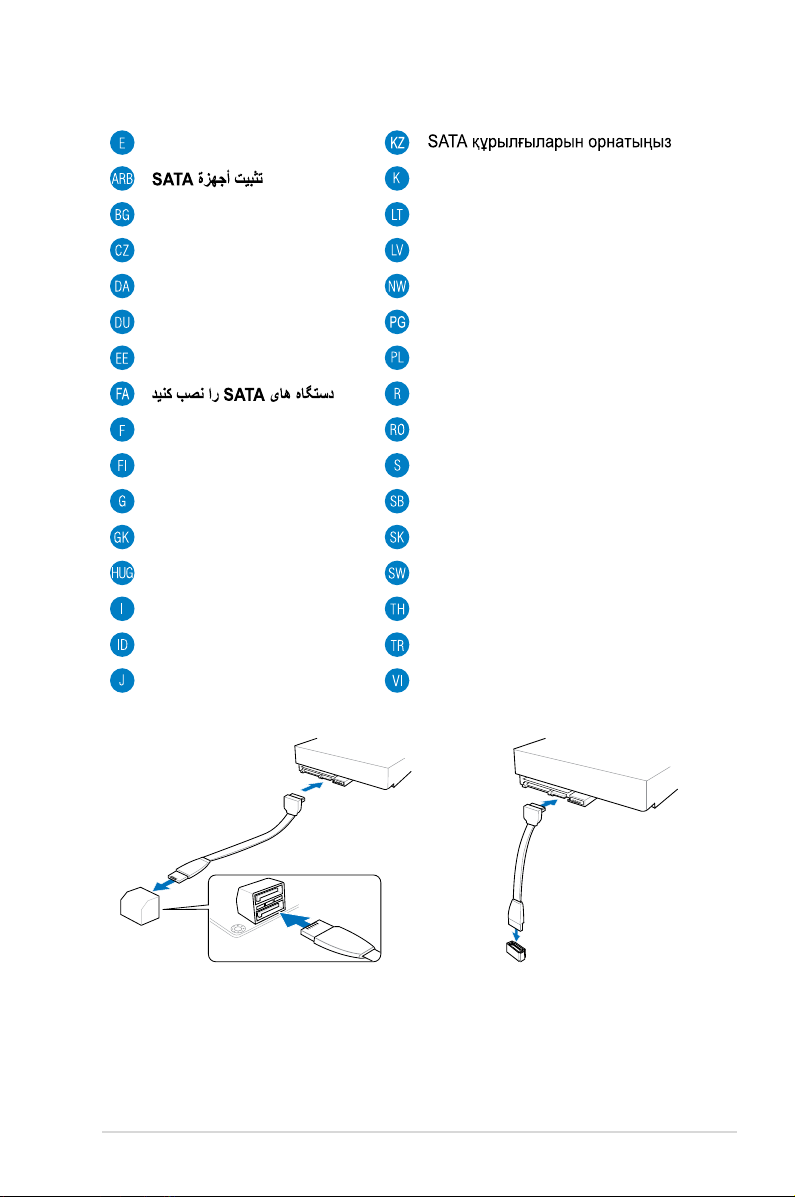

Step 4
Install SATA devices
SATA 장치 설치
Инсталирайте SATA устройства Sumontuokite SATA įrenginius
Instalace zařízení SATA Uzstādiet SATA ierīces
Installer SATA-udstyret Installer SATA-enheter
SATA-apparaten installeren Instale dispositivos SATA
Paigaldage SATA seadmed Instalacja urządzeń SATA
Установка SATA устройств
Installer des périphériques SATA Instalaţi dispozitivele SATA
Asenna SATA-laitteet Instalar dispositivos SATA
Installieren der SATA-Geräte Instalirajte SATA uređaje
Εγκατάσταση συσκευών SATA Inštalácia zariadení SATA
Szerelje be a SATA eszközöket Installera SATA-enheter
Installare i dispositivi SATA ติดตั้งอุปกรณ์ SATA
Pasang perangkat SATA SATA aygıtlarını takın
SATA デバイスを取り付ける Lắp các thiết bị SATA
OR
8 ASUS Z87M-PLUS
Step 5
Install expansion card(s)
확장 카드 설치
Инсталирайте допълнителна карта
(допълнителни карти) Sumontuokite išplėtimo plokštę
(-es)
Instalace přídavné karty (karet) Uzstādiet izvērses karti(-es)
Installer udvidelseskortene Installer utvidelseskort
Uitbreidingskaart(en) installeren Instale placas de expansão
Paigaldage laienduskaart(-kaardid). Instalacja kart(y) rozszerzenia
Установка карт расширения
Installer une carte d’extension Instalaţi cardul/cardurile de extensie
Asenna laajennuskortti/kortit Instalar tarjetas de expansión
Installieren der Erweiterungskarte(n) Instalirajte ekspanzionu/e karticu/e
Εγκατάσταση καρτών επέκτασης Inštalácia rozširujúcich kariet
Helyezze be a bővítőkártyá(ka)t Installera expansionskort
Installare le schede di espansione ติดตั้งเอ็กซ์แพนชั่นการ์ด
Pasang kartu ekspansi Genişletme kartlarını takın
拡張カードを設置する Lắp (các) thẻ mở rộng
ASUS Z87M-PLUS 9
HDD_LED
Step 6
Install system panel connectors
시스템 패널 커넥터 설치
Инсталирайте конекторите на ситемния
панел Sumontuokite sistemos plokštės jungtis
Instalace konektorů panelu systému Uzstādiet sistēmas paneļa savienotājus
Installer systempanelets tilslutninger Installer kontakter for systempanelet
Aansluitingen op het systeempaneel
installeren
Instale os conectores do painel do
sistema
Paigaldage süsteemi paneeli konnektorid Instalacja złączy panela systemu
Установка соединений системной
панели
Installer les connecteurs système Instalaţi conectorii pentru placa de bază
Asenna järjestelmäpaneelin liittimet Instalar conectores del panel del
sistema
Installieren des Systemtafelanschlusses Instalirajte sistemske priključke
Εγκατάσταση συνδέσμων πάνελ
συστήματος
Inštalácia konektorov ovládacieho
panela
Szerelje be a rendszerpanel csatlakozóit Installera systempanelkontakter
Installare i connettori del pannello del
sistema ติดตั้งขั้วต่อแผงระบบ
Pasang konektor panel sistem Sistem paneli konnektörlerini takın
システムパネルコネクターを取り付ける Lắp các đầu nối hệ thống ra ngoài
10 ASUS Z87M-PLUS
Step 7
Install ATX power connectors
ATX 전원 커넥터 설치
Инсталирайте ATX конекторите за
захранване Sumontuokite ATX maitinimo jungtis
Instalace konektorů napájení ATX Uzstādiet ATX strāvas savienotājus
Installer ATX-strømtilslutningerne Installer kontakter for ATX-strøm
ATX-voedingsaansluitingen installeren Instale os conectores de alimentação ATX
Paigaldage ATX-i toitekonnektorid Instalacja złączy zasilacza ATX
Установка ATX разъема
Installer les connecteurs d’alimentation
ATX Instalaţi pinii conectori ATX
Asenna ATX-virtaliittimet Instalar conectores de alimentación ATX
Installieren des ATX-Stromanschlusses Instalirajte ATX električne priključke
Εγκατάσταση συνδέσμων τροφοδοσίας ATX Inštalácia napájacích konektorov ATX
Csatlakoztassa az ATX tápcsatlakozókat Installera ATX strömkontakter
Installare i connettori di alimentazione
ATX ติดตั้งขั้วต่อ ATX เพาเวอร์
Pasang konektor daya ATX ATX güç konnektörlerini takın
ATX 電源コネクターを取り付ける Lắp các đầu nối nguồn ATX
AB
OR
