Atag HEK4 Series Technisches Handbuch

GEBRUIKSAANWIJZING /

INSTALLATIEVOORSCHRIFT

INSTRUCTIONS FOR USE /

INSTALLATION INSTRUCTIONS

MODE D’EMPLOI /

INSTRUCTIONS D'INSTALLATION

GEBRAUCHSANWEISUNG /

INSTALLATIONSANLEITUNG

INBOUW ELEKTRO-KOOKPLAAT

BUILT-IN ELECTRIC HOB

TABLE DE CUISSON ÉLECTRIQUE À

ENCASTRER

EINBAU-ELEKTROKOCHMULDE

HEK4..

700000751000

700000751000 HEK4.. 02-05-2002 10:53 Pagina 1

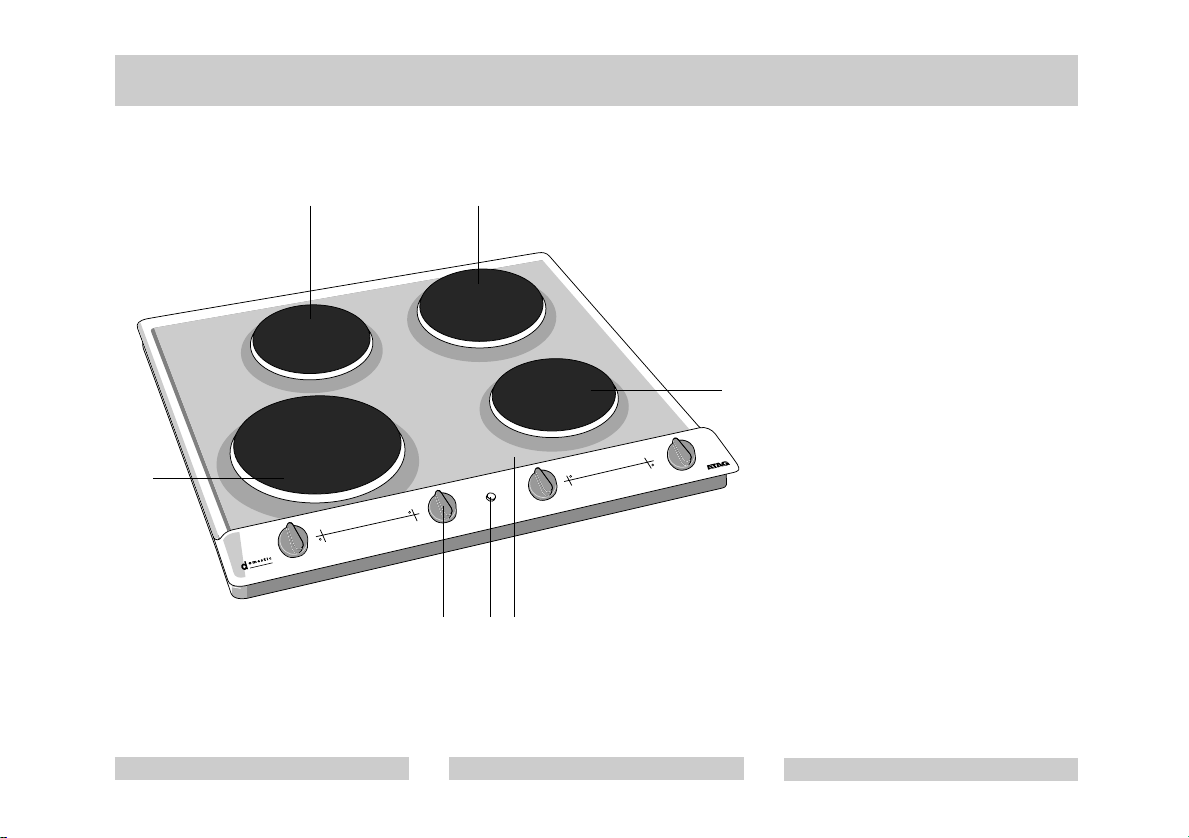

1. Normaal kookplaat Ø 18 cm

vermogen 1500 W

2. Snelkookplaat Ø 14,5 cm

vermogen 1500 W

3. Snelkookplaat Ø 18 cm

vermogen 2000 W

4. Normaalkookplaat Ø 14,5 cm

vermogen 1000 W

5. Vangschaal

6. Aan/uit signalering

7. Bedieningsknop

De vangschaal wordt door geleiding

warm. Dit veroorzaakt geen schade

aan het aanrechtblad, maar het is

wel een punt waar u rekening mee

moet houden, vooral met kleine

kinderen.

10 43

2 3

567

TOESTELBESCHRIJVING 2

700000751000 HEK4.. 02-05-2002 10:53 Pagina 2

BEDIENING

1. Controleer of de stekker in het

stopcontact zit.

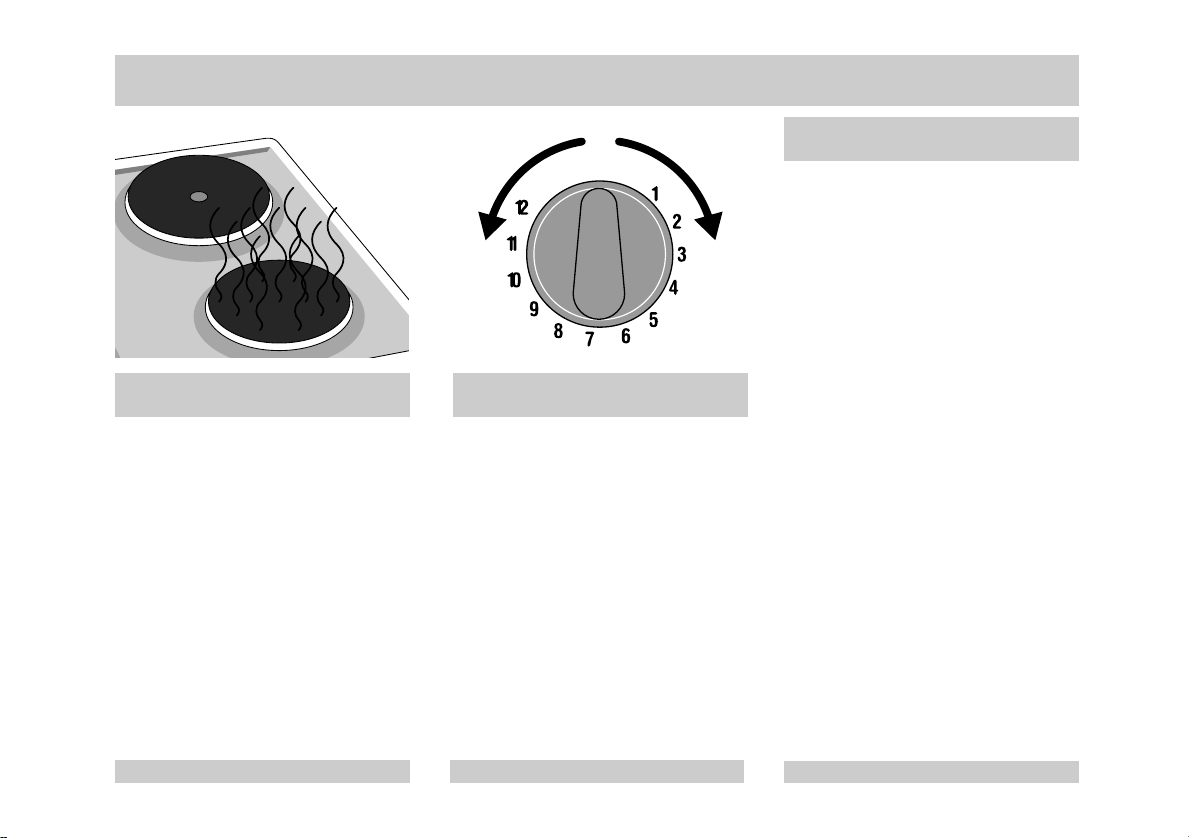

2. Schakel alle elementen drie

minuten in op de hoogste stand

zonder dat er een pan op staat.

Een speciale roestwerende laag

brandt nu weg. Hierbij kan even een

onaangename geur optreden.

De bedieningsknoppen van de

normaal- en de snelkookplaat kunt u

zowel rechts- als linksom draaien.

INGEBRUIKNAME NORMAAL- EN

SNELKOOKPLAAT

0Uit

1 - 3 Warmhouden en sudderen

3 - 4 Doorkoken

4 - 6 Aan de kook brengen

6 - 8 Aanbraden en frituren

8 - 12 Bakken

STANDEN

700000751000 HEK4.. 02-05-2002 10:53 Pagina 3

BEDIENING

Aan het controlelampje in het

bedieningspaneel kunt u zien welke

kookplaat is ingeschakeld.

Kook met het deksel op de pan.

U kookt dan sneller en voordeliger.

De kookplaat blijft nog geruime tijd

warm nadat deze is uitgeschakeld.

Gebruik deze nawarmte voor de

bereiding. Voor een goede warmteoverdracht

is het belangrijk dat:

- De pan een solide vlakke bodem

heeft.

- De bodem van de pan droog is.

Vocht op de kookplaat kan roest

veroorzaken.

- De diameter van de pan iets

groter is dan de diameter van de

kookplaat.

Een te kleine pan veroorzaakt

een onregelmatige

warmteverdeling in de

kookplaat. Hierdoor kan de

kookplaat krom trekken of zelfs

barsten. Bovendien zal bij een te

kleine pan overgekookt voedsel

op de kookplaat komen.

CONTROLELAMPJE

Niet zo Maar zo

PANNEN

TIPS

700000751000 HEK4.. 02-05-2002 10:53 Pagina 4

ONDERHOUD

Verwijder overgekookt voedsel zo

snel mogelijk. Met name

overkooksel van gerechten als rode

kool, rabarber en appelmoes

moeten snel verwijderd worden.

Wanneer ze lang op het email of

roestvrijstaal inwerken kan dit

verkleuren.

elektrokookplaten (Collo Elektrol). U

kunt hiervoor ook een druppeltje

(naaimachine)olie gebruiken. De

elementen niet te dik insmeren

want dan worden ze plakkerig en

verspreiden ze een onaangename

geur.

De roestvrijstalen rand van het

element nooit schoonmaken met

een schuurmiddel maar met een

(vloeibaar) schoonmaakmiddel.

Na het schoonmaken de zeepresten

verwijderen, vooral uit de ruimte

tussen het gietijzeren element en

de roestvrijstalen rand.

Na het schoonmaken altijd

eventueel aanwezige zeepresten

verwijderen en het element even

inschakelen om het vocht te laten

verdampen.

Hardnekkige vlekken op geëmail-

leerde vangschalen kunt u

verwijderen met een vloeibaar

schuurmiddel of kunststof

schuursponsje.

Hardnekkige vlekken op roestvrij-

stalen toestellen kunt u

verwijderen met 3M roestvrijstaal-

reiniger (verkrijgbaar bij de

ijzerwarengroothandel) of een niet-

schurende sanitairspons. (Deze zijn

te herkennen aan het witte schuur-

vlak, bijv. Scotch Brite no. 373. In

groene schuursponsjes zitten

schuurmiddelen die krassen veroor-

zaken.) Het roestvrijstaal is voorzien

van een structuur. Bij schuren of

polijsten zullen er (glanzende)

vlekken in het oppervlak ontstaan.

ELEMENTEN

VANGSCHAAL

Afnemen met een prop

keukenpapier of een iets vochtige

doek is meestal voldoende.

Overgekookte en aangebakken

restjes verwijderen met een botte

kant van een mes of een kunststof

schuursponsje (Scotch Brite). Van

tijd tot tijd kunt u het element

invetten met een

onderhoudsmiddel voor

700000751000 HEK4.. 02-05-2002 10:53 Pagina 5

STORINGEN 6

Kookzones worden niet warm Stekker niet in het stopcontact

Zekering in de meterkast defect

Stekker in het stopcontact steken

Meterkast controleren

OORZAAKSTORING REMEDIE

Controleer bij een storing eerst of u het euvel zelf kunt verhelpen. Lukt dat niet, neem dan contact op met uw

leverancier. Kan hij u niet helpen, bel of schrijf ons en wij zullen u van dienst zijn.

Omschrijf de klacht altijd zo duidelijk mogelijk en geef altijd het typenummer van het toestel op.

TECHNISCHE GEGEVENS

Typenummer:

Energiesoort:

Aansluitwaarde:

HEK4.. * (topbediening)

230 V/50 Hz

6000 W

* Op de ontbrekende posities in het typenummer staat de kleurcode van het toestel. Voorbeeld: een kookplaat

HEK453 is een kookplaat HEK4.. in kleur 53 (jasmijnwit).

700000751000 HEK4.. 02-05-2002 10:53 Pagina 6

INSTALLATIEVOORSCHRIFT

Dit toestel mag alleen door een er-

kend elektro-technisch installateur

aangesloten worden.

230 V AC - 50 Hz

De aansluiting moet voldoen aan de

nationale en lokale voorschriften.

Op het gegevensplaatje staan de

aansluitmogelijkheden aangegeven.

Het gegevensplaatje vindt u aan de

onderzijde van het toestel. Het

toestel moet altijd geaard zijn.

Gebruik voor het aansluiten een

kabel van het type H0 5RR-F5G-

1,5mm2. Wilt u een vaste aansluiting

maken zorg er dan voor dat er een

omnipolaire schakelaar met een

contactafstand van minimaal 3 mm

in de toevoerleiding wordt

aangebracht.

HEK4.. 6000 W

1. Monteer de aansluitkabel.

2. Zaag de uitsparing in het

aanrechtblad (zie Inbouwmaten,

pag. 8). De minimale bladdikte

bedraagt 28 mm.

3. Laat de kookplaat in de

uitsparing zakken.

4. Zet de kookplaat vast. De

bevestigingsbeugels kunt u

tegen de onderkant van de

uitsparing klemmen.

5. Breng de elektrische aansluiting

tot stand.

6. Controleer tenslotte de werking

van het toestel.

Dit toestel voldoet aan de geldende

CE richtlijnen.

ALGEMEEN

AANSLUITWAARDE

INBOUWEN

Werkblad

28 mm

Opvulblokje

Werkblad

50 mm

ELEKTRISCHE AANSLUITING

700000751000 HEK4.. 02-05-2002 10:53 Pagina 7

INBOUWMATEN 8

590 530

490

560

10 43

700000751000 HEK4.. 02-05-2002 10:53 Pagina 8

ENGLISH

700000751000 HEK4.. 02-05-2002 10:53 Pagina 9

APPLIANCE DESCRIPTION

1. Normal cooking plate ø 18 cm,

power 1500 W

2. Rapid cooking plate ø 14.5 cm,

power 1500 W

3. Rapid cooking plate ø 18 cm,

power 2000 W

4. Normal cooking plate ø 14.5 cm,

power 1000 W

5. Base plate

6. On/off indicator

7. Operating dial

Heat conduction will make the base

plate warm. This will not damage

the counter top, but you must keep

it in mind, in particular in reference

to small children.

10 43

2 3

567
