1.- INFORMATION DE SÉCURITÉ
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Ø
Il est dangereux de travailler avec des batteries. Utilisez une protection pour les
yeux.Ayez à portée de main de l'eau propre pour nettoyer tout contact avec l'acide.
Pendant le chargement des batteries, des gaz explosifs peuvent être produits. Il
faut s'assurer que le local est suffisamment ventilé. La ventilation doit avoir au
moins une sortie dans la partie haute du local.
Utilisez des outils parfaitement isolés. Evitez d'avoir des objets métalliques près
des batteries qui pourraient provoquer un court-circuit en tombant.
Les panneaux solaires produisent constamment de la tension s'ils reçoivent de la
lumière solaire. Utiliser des outils isolés pendant son branchement car on va
travailler sans pouvoir couper la tension.
Ne pas installer ni manipuler d'éléments électriques dans des locaux ayant peut-
être des gaz inflammables du fait de la présence de peinture, de vernis, de
dissolvants, etc.
Ne pas stocker de matériaux inflammables prés des batteries ni du régulateur.
L'intensité de court-circuit d'une batterie a des valeurs très élevées capables de
provoquer des incendies et jusqu'à faire exploser la batterie.
Ne pas travailler avec des bracelets, des chaînes ou d'autres bijoux qui seraient
susceptibles de provoquer accidentellement des contacts électriques indésirables
et dangereux.
Ne pas travailler seul. Ayez près de vous quelqu'un qui puisse vous aider en cas
d'accident.
Ne jamais fumer près d'une batterie.
Recycler les vieilles batteries.
2.-DESCRIPTION
Les régulateurs de la série MINO V2 fournissent le contrôle nécessaire du chargement
et du déchargement de l'accumulateur dans un système photovoltaïque.
La conception de cette série de régulation répond à des systèmes à faible puissance
pour lesquels une instrumentation supplémentaire est nécessaire et où l'on veut
implanter un système complet de régulation qui soit fiable, ayant une faible
consommation et un faible coût. Il existe une seule version bitension de 12 et 24 Volts.
Ce système de contrôle construit avec la technologie SMD utilise l'algorithme de
chargement par étapes en fonction du type de batterie qui permet un chargement
sophistiqué de l'accumulateur avec compensation par température.
Il utilise une méthode PWM de régulation de charge pour échanger les lignes de charge
et de consommation, avec des relais d'état solide, ce qui fournit une fiabilité de
fonctionnement et une durée très supérieure aux systèmes électromécaniques.
INSTRUCTIONS DE FONCTIONNEMENT
3.- INSTALLATION ET MISE EN MARCHE
3.1.- Normes générales
3.2.- Emplacement
3.3.-Etapesà suivre
Pour garantir un fonctionnement correct et prolongé de l'équipement, il est important de
suivre en détail les instructions d'installation.
La section des conducteurs est importante pour éviter d'éventuelles chutes de tension
qui pourraient provoquer un mauvais fonctionnement du système. Comme référence,
on ne peut pas admettre une chute supérieure à 3% de la tension nominale dans des
conditions d'intensité maximale.
Pour calculer la section nécessaire, on peut utiliser l'expression suivante :
Où 'L' est la longueur de la ligne en mètres, 'Imax' est l'intensité maximale en Ampère et
' V' est la chute maximale de tension permise en voltes.
Le régulateur dispose d'un réglet de branchement dans sa partie inférieure auquel on
peut accéder en retirant le couvercle vers l'extérieur, les branchements étant identifiés
avec les symboles de chaque ligne: Panneau, Batterie et Consommation
respectivement, avec la polarité indiquée sur chacun d'entre eux.
Avant de brancher, assurez-vous de la polarité des câbles. Il est conseillé de brancher
en premier la batterie, ensuite la sortie de consommation et en dernier le panneau.
Sur les bornes de branchement, il est possible d'utiliser des câble flexible ayant jusqu’à
6 mm² de section ou AWG nº 10 avec terminal, ou câble unipolaire ayant jusqu’à de 10
mm² de section ouAWG nº 8.
L'emplacement adéquat pour l'installation doit remplir les conditions suivantes:
Température ambiante maximum inférieure à 50ºC.
Endroit sec, sans gouttière ou éventuelle situation similaire et protégé des
intempéries.
Proche des accumulateurs mais éloigné des émissions de gaz.
Hors de portée des enfants et animaux domestiques.
Sélection des conducteurs
Identification de bornes
Branchement électrique
Cet équipement est conforme aux normes (du marché) de la CE (Communauté
Européenne) par rapport aux émissions de radiofréquence et l'immunité. Dans
systèmes de télécommunications avec des fréquences d'émission supérieures à 2300
MHz, prier de consulter avec notre département technique.
mmSection ³
MAX
I2L××
V×56
)(
2
Branchement terre
L'installation peut parfaitement fonctionner sans aucun branchement terre.
Si pour une circonstance quelconque il était nécessaire de faire le branchement du
système à terre, brancher SEULEMENT un point, soit le positif soit le négatif de la
batterie ou de la consommation. Si l'on peut choisir, brancher le positif de la batterie à
terre seulement.

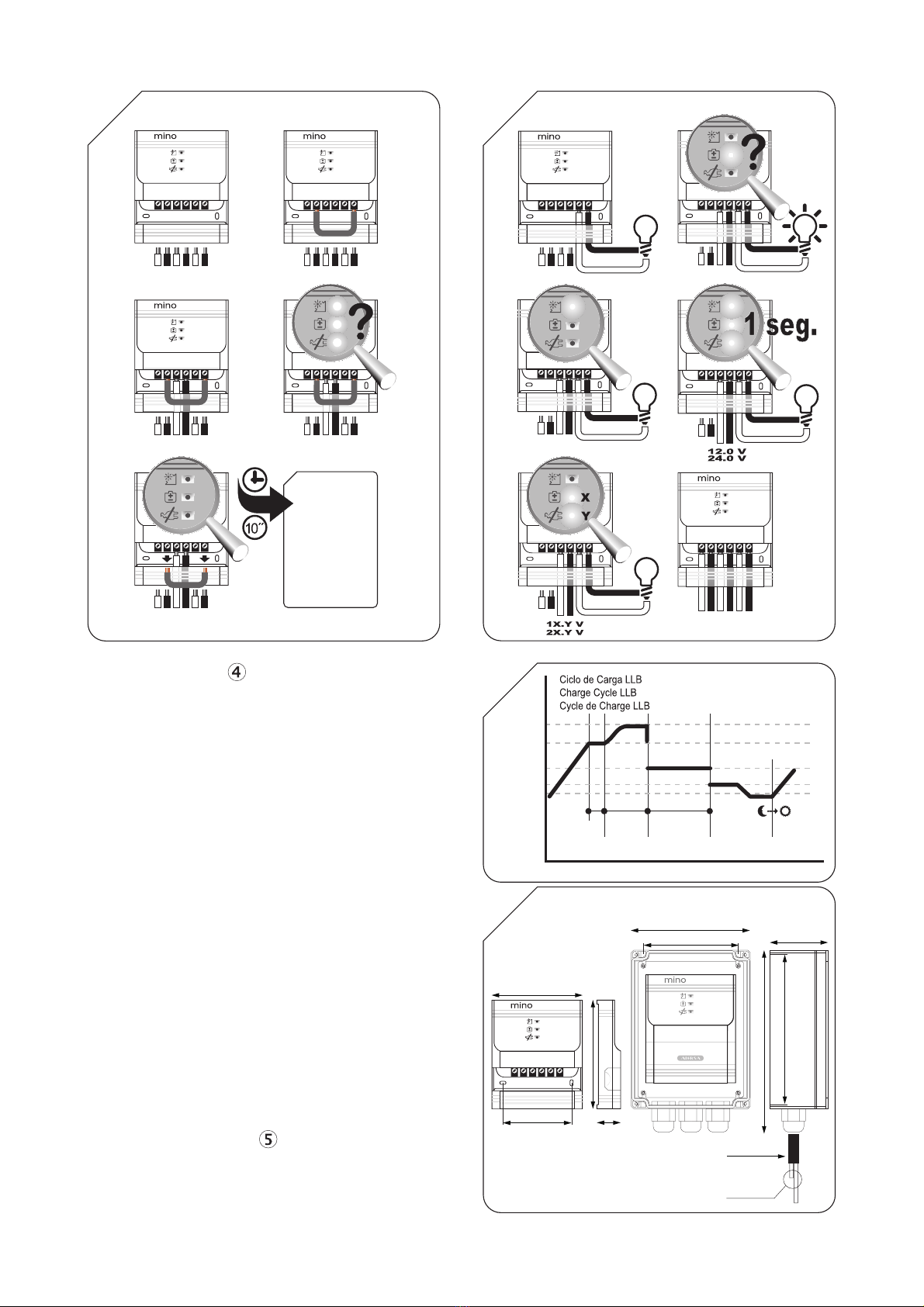

3.4.-Configuration
3.4.1.-Connaîtrele mode de travail
3.4.2.-Changerle mode de travail
El MINO V2 possède deux modes de fonctionnement :
Mode 1: Batterie de PlombAcide (flooded).
Mode 2: Batterie de Gel.
Pour connaître le mode de travail configuré, suivre les étapes suivantes :
1- Débrancher Ligne de Panneau, Ligne de Consommation et Ligne de
Batterie.
2- Brancher seulement la Batterie.
Compter le nombre de scintillements lents que fait le LED de la Batterie
(centre), pour connaître le mode de travail sélectionné.
1 scintillement = mode 1 = Batterie de PlombAcide
2 scintillements = mode 2 = Batterie de Gel
3- Le message se termine avec un scintillement du LED du Panneau (en
haut).
4- Brancher Ligne de Consommation et Ligne de Panneau,
Le régulateur MINO V2 est configuré en mode 1 par défaut (Batteries de Plomb Acide).
Si l'on souhaite changer le mode de travail, les pas étapes suivantes doivent être
suivies :
1- Débrancher toutes les bornes de branchement.
2- Faire un pont, facile à débrancher, entre le négatif de consommation et le négatif du
Panneau.
3- Brancher la batterie
4- Les 3 leds s'illumineront en clignotant.
Enlever le pont après le premier scintillement pour configurer le mode 1 (Batterie
de PlombAcide).
Enlever le pont après le second scintillement pour configurer le mode 2 (Batterie
de Gel).
5-Attendre 10 seconde pour que le programme de l'équipement se termine.
Faire la vérification du mode de travail (3.4.1).
Ø
Ø
Ø
3.5.- Test de Vérification:
1- Débrancher la Ligne de Panneau et ensuite la Ligne de Batterie.
la Ligne de
consommation.
2- Brancher la batterie
Le LED de la batterie (central) produira un ou deux scintillements selon le mode de
travail configuré respectivement le mode 1 ou le mode 2.
Simultanément, la sortie de consommation est activée et désactivée pour vérifier
que le relais de consommation fonctionne correctement (on allumera et éteindra la
consommation branchée)
3- A la fin des scintillements du LED de la batterie (central), le LED de Panneau
s'allumera (en haut) pour indiquer que le relais de Panneau est correct.
4-
En revanche, si la tension de batterie diffère de 12.0V ou 24.0V, le LED de batterie
(central) s'allumera autant de fois que le nombre de volts (seulement les unités) et le
LED de consommation (en bas) s'allumera autant de fois que les décimales de volts, de
tension de la batterie. Par exemple :
Ø
Ø
Ø
Ø
Ø
Brancher une consommation (par exemple une ampoule) à
Si la tension de batterie est exactement 12.0V ou 24.0V, les 3 LEDs s'allumeront
pendant une seconde (tension de réglage).
Vérifier périodiquement :
La propreté des panneaux.
L'état de la batterie. Niveau d'eau si possible.
L'état de corrosion des bornes de batterie.
Le serrage des bornes à la fin des 6 premiers mois
Les canaux de ventilation du régulateur et du logement de la batterie sont toujours
ouverts.
4.-INSTRUCTIONSD'ENTRETIEN
5.- DESCRIPTION FONCTIONNELLE
Ø
Ø
Ø
Ø
Ø
5.1- Courbe de régulation de charge
Le régulateur MINO V2 gère un Cycle de Charge par étapes, composé d'une charge
profonde, égalisation, absorption et flottation. Le micro-contrôleur possède un
algorithme de control adaptatif moyennant lequel il apprend les caractéristiques de
l'installation et s'adapte à elle, en optimisant de cette manière la gestion de la régulation.
13'5V de batterie sera montré comme 3 scintillements du LED de batterie
(central) 5 scintillements du LED de consommation (en bas). Le nombre de la
dizaine 1 est ignoré.
27'4V de batterie sera montré comme 7 scintillements du LED de batterie
(central) 4 scintillements du LED de consommation (en bas). Le nombre de la
dizaine 2 est ignoré.
5- Brancher le panneau à la Ligne de Panneau pour terminer l´installation et la mettre en
fonctionnement.
Ala fin de ce Test , le régulateur se mettra à fonctionner automatiquement.
