KONTROLLER OCH INDIKATORER

CONTROLS AND INDICATORS

1. Ingång från förstärkare

Input from amplifier

2. Volymkontroll (Känslighet)

Volume control (Sensitivity)

3. Baskontroll

Bass control

7. "Stand-by" indikering

"Stand-by" indicator

8. "ON" indikering

"ON" indicator

RISK OF ELECTRIC SHOCK

DO NOT OPEN

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

Den blixtformade pilen inom en liksidig triangel anger närvaro av blottade

strömförande delar inuti apparaten med så hög spänning att risk för “elektrisk stöt“

föreligger.

The lightning flash with arrowhead, within an equilateral triangle, is intended

to alert the user of the presence of uninsulated "dangerous voltage" within the

product´s enclosure; that may be of sufficient magnitude to constitute a risk of

electric shock to persons.

Utropstecknet inom en liksidig triangel avser att göra konsumenten uppmärk-

sammad på att viktiga instruktioner för manövrering och underhåll finns i bruksanvis-

ningen som medföljer apparaten.

The exclamation point, within an equilateral triangle, is intended to alert the user

of the presence of important operating and maintenance (servicing) instructions in

the literature accompanying the appliance.

VARNING !

För att elimimera risken för elektrisk stöt, öppna aldrig denna enhet. Utsätt den inte för fukt eller väta. Vid driftstörning skall den alltid lämnas till en fackman för service.

WARNING !

To reduce the risk of electric shock, do not open or remove cover or back. Do not expose this appliance to rain or moisture. In case of malfunction consult qualified service

personel.

4. Diskant kontroll

Treble control

5. Märkskylt

Manufactures label

6. Nätkabel

Mains cord

audio pro

INSTRUKTIONER

Audio Pro A4.14zero är en unik aktiv högtalare som bygger på avancerad teknik. Den är

mycket lättskött och lättinstallerad. Den erbjuder extraordinära prestanda och många möj-

ligheter. För att bäst utnyttja Dina nya högtalare och att undvika att skada dem bör Du läsa

igenom denna handbok innan Du tar A4.14zero i bruk.

1. Uppackning

Packa försiktigt upp A4.14 och var extra varsam så

att Du inte skadar något. Om Du har möjlighet bör

Du spara förpackningarna för eventuella framtida

transporter.

Kontakta omedelbart Din återförsäljare om Dina

A4.14 mot förmodan skulle vara skadade.

Kontrollera att följande kabel finns i förpackningen:

1 st RCA kabel (c:a 5 meter):

;;;;;;;



;;

;;;;;;;



;;;;;;;



;;

;;;;;;;



;;;;;



;;

;;;;;



;;;;;



;;

;;;;;



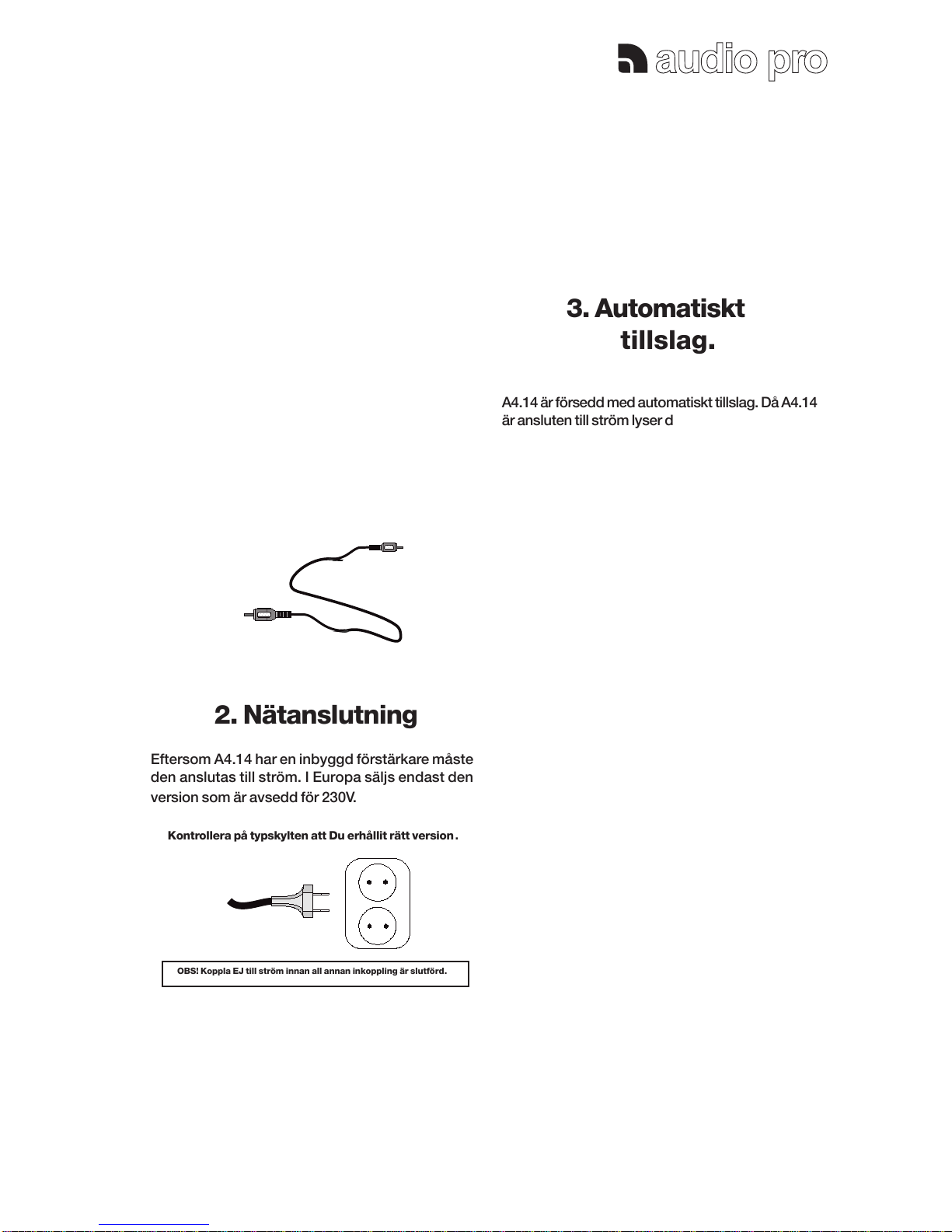

2. Nätanslutning

Eftersom A4.14 har en inbyggd förstärkare måste

den anslutas till ström. I Europa säljs endast den

version som är avsedd för 230V.

Kontrollera på typskylten att Du erhållit rätt version.

OBS! Koppla EJ till ström innan all annan inkoppling är slutförd.

3. Automatiskt

tillslag.

A4.14 är försedd med automatiskt tillslag. Då A4.14

är ansluten till ström lyser den gröna lysdioden (7),

som indikerar att högtalaren är i viloläge (Stand-

by). När högtalaren känner av att audiosignal sänds

från ansluten förstärkare, aktiveras den automa-

tiskt och den röda lysdioden (8) tänds. C:a 5 mi-

nuter efter avslutad användning återgår A4.14 till

viloläge (Stand by). Den är konstruerad att konti-

nuerligt kunna stå i viloläge och förbrukar då

försummbar effekt (mindre än 3 VA). Om Du pla-

nerar att inte använda Dina A4.14 på en längre tid

t.ex. vid semesterresa - bör Du koppla bort A4.14

från nätet, d.v.s. dra ut strömsladden.

4. Anslutning

A4.14 kan anslutas till förförstärkare eller till en

effektförstärkares högtalarutgångar.

På baksidan av A4.14 finns en ingångskontakt (1)

av RCA typ märkt "IN". Anslut den medföljande

RCA kabeln mellan förförstärkrens PRE-OUT

eller effektförstärkarens högtalarutgång till IN på

A4.14.

5. Volymkontroll

Med volymkontrollen (2) regleras känsligheten för

A4.14. Det vill säga hur högt högtalaren spelar för

en viss in-signal. Ställ volymkontrollen likvärdigt på

båda högtalarna. Använd balanskontrollen på din

förstärkare om balansen mellan högtalarna behö-

ver justeras.

audio pro

6. Anpassning

till rummet

Alla högtalares ljudåtergivning påverkas av både

rummets egenskaper och av högtalarnas place-

ring. A4.14 är inte bara konstruerad att fungera i

normala bostadsrum. Den har dessutom kontrol-

ler som gör det möjligt att anpassa den till olika

slags rum och placeringar.

Baskontrollen (3) anpassar styrkan i basen un-

der 300 Hz efter högtalarens placering i rummet.

Den är graderad enligt följande:

4 πNär högtalaren är fritt uppställd minst 60

cm från närmaste begränsningsyta (golv,

vägg eller tak)

2 πNär högtalaren är uppställd på golv eller

mot vägg minst 60 cm från annan

begränsningsyta.

πNär högtalaren är placerad på golv mot

vägg eller hängd på vägg mot tak eller

sidovägg. Avståndet till en av begräns-

ningsytorna kan vara upp till 10 cm

medan den tredje ytan bör vara minst 60

cm bort.

π/2 När högtalaren är placerad i ett hörn.

Undvik att placera högtalarna på lika avstånd från

begränsningsytor. Om t.ex. A4.14 placeras på

golvet är det bättre att ha 60 cm till bakväggen

och 80 cm till sidoväggen än att ha 70 cm till båda

ytorna.

Med diskantkontrollen (4) kan diskant-

återgivningen justeras efter placering med hän-

syn till ljudabsorberande möbler, väggar och mat-

tor.

Placeras vänster och höger A4.14 olika kan ljudå-

tergivningen justeras för varje högtalare med

dessa rumsanpassningskontroller (volym, bas och

diskant).

7. Överbelastnings-

skydd.

A4.14 är tredubbelt skyddad mot förstörelse un-

der onormala driftsvillkor. Vanliga smältsäkringar

finns som skydd för nätdelen, effektförstärkarna

samt baselementet. Skulle effektförstärkarna ris-

kera att bli överhettade slår en temperaturkännande

krets av A4.14. Mellanregister och diskant-

elementen är dessutom elektroniskt skyddade mot

överbelastning. Om du spelar extremt högt eller

om för hög effekt på annat sätt tillförs elementen

kommer A4.14 att slå ifrån under c:a 10 sekunder.

8. Service

Audio Pro's aktiva högtalare A4.14 är konstruerade

för lång och klanderfri funktion. Skulle du trots detta

få problem med den skall du vända dig till din åter-

försäljare eller närmaste Audio Pro handlare.

9. Tekniska data

Frekvensgång:

30 - 20.000Hz (-3dB vid 30Hz)

Förstärkare:

Basförstärkare 40W

Mellan/Diskantförstärkare 40W

Element:

2 st 130 mm baselement mottaktmonterade

1 st 129 mm mellanregister

1 st 25 mm Dome diskant

Delningsfrekvens:

300Hz / 2500Hz

Ingångskänslighet:

100mV - 50V

Ingångsimpedans:

20kohm / kanal

Effektförbrukning:

Max. 200W, mindre än 3VA i Stand-By

Mått: (BxHxD)

315 x 530 x 288 mm

Vikt (netto):

16 Kg

audio pro

INSTRUCTIONS

Audio Pro A4.14zero is a unique active loudspeaker system based on advanced technology.

It is easy to install and to operate, offering excellent performance and considerable flexibility

in use. To achieve best results and to avoid damage to the system, please read the following

instructions before installation.

1. Unpackning

Remove the A4.14 from the carton and be careful

not to damage any driver. Save the carton for later

use.

If the system is damaged in any way, contact your

Audio Pro dealer immediately.

Locate the 5 meter cable (included):

1 RCA cable ( 5 meter):

;;;;;;;



;;

;;;;;;;



;;;;;;;



;;

;;;;;;;



;;;;;



;;

;;;;;



;;;;;



;;

;;;;;



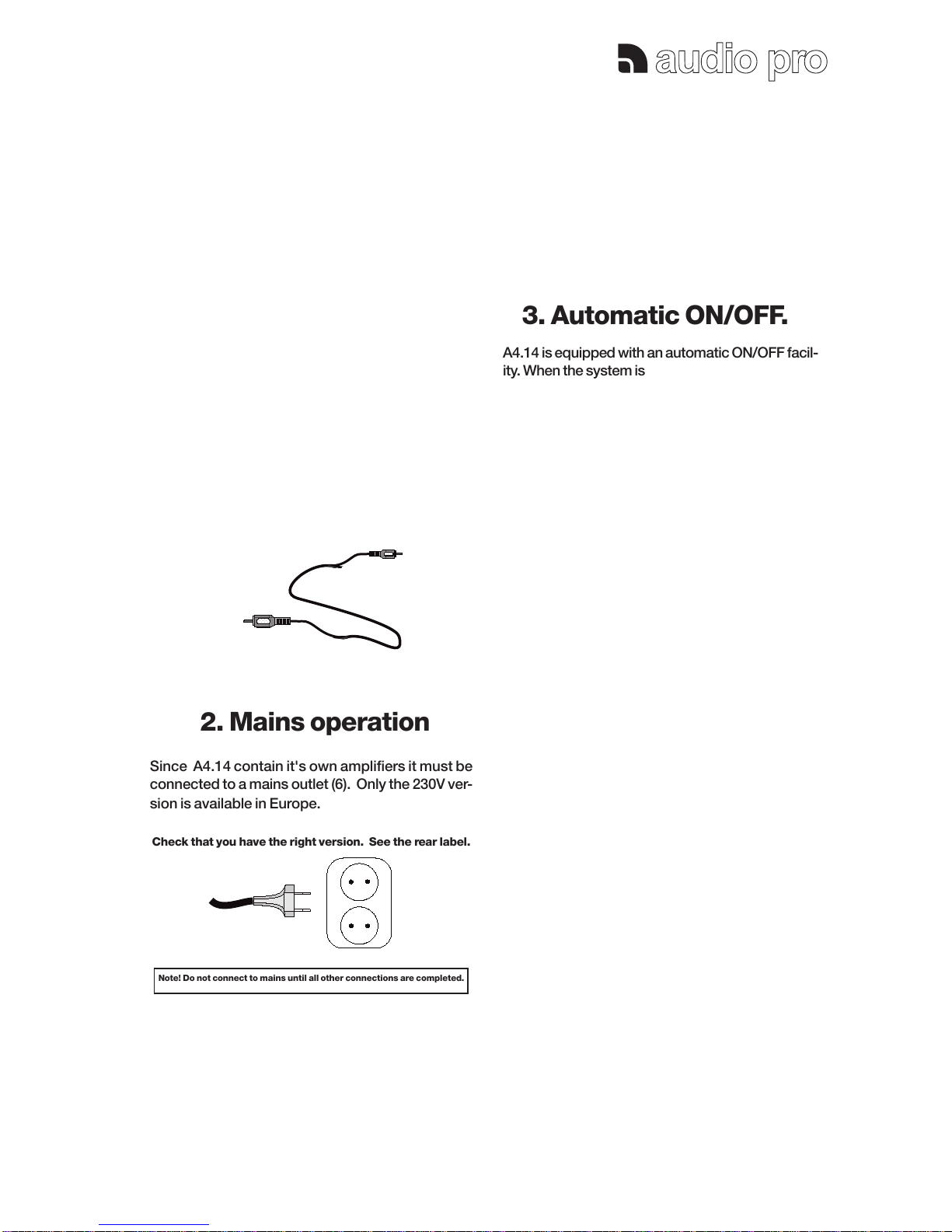

2. Mains operation

Since A4.14 contain it's own amplifiers it must be

connected to a mains outlet (6). Only the 230V ver-

sion is available in Europe.

Check that you have the right version. See the rear label.

Note! Do not connect to mains until all other connections are completed.

3. Automatic ON/OFF.

A4.14 is equipped with an automatic ON/OFF facil-

ity. When the system is connected to the mains the

green LED indicator (7) indicates STAND BY sta-

tus. When audio signal is sent to the system, it

activates automatically and the red LED indicator

(8) is lit. If there is no signal after about 5 minutes

the system automatically enters STAND BY mode

again. A4.14 is designed for continous STAND BY

operation. The power consumption in STAND BY

mode is less than 3 VA. If the system is not to be

used for some time (such as vacation trip)

disconnect the system by removing the power cord

from the mains outlet.

4. Amplifier connection

A4.14 can be connected to a preamplifier or to the

speaker outputs of a power amplifier.

On the rear of the A4.14 there is one RCA input

terminal (1) marked "IN". Connect the enclosed

RCA cable between the preamplifier pre-out

terminal and "IN" on A4.14.

5. Volume controll

The volume control (2) determines the sensitivity

of the A4.14. It determines how loud you can play

with a certain inut level. Check that this control is

set equally for both the speakers.

audio pro

6. Room matching

controls.

Although loudspeaker systems performance is

greately affected by room conditions and place-

ment, many manufacturers have ignored these

effects. In contrast, the A4.14 has been designed

for typical use situations, and in addition

performance can be compensated for various

environments.

The bass control (3) adjusts the power spectrum

below 300 Hz in accordance with the room place-

ment and is calibrated in terms of radiation angles:

4 πThe system is at least 60 cm (24 in) from

the nearest room boundary (Floor, ceiling

or wall).

2 πThe system in located on one surface (floor,

ceiling or a wall) and at least 60 cm from

any other boundary.

πThe system is placed at the intersection of

two surfaces, such as floor-wall, ceiling-

wall or wall-wall combination. The distance

to one of these boundaries can be up to 10

cm while the distance to a third boundary

should be at least 60 cm.

π/2 When the system is placed in a corner.

Avoid placing the speakers at equal distances from

surfaces. If the A4.14 is placed on the floor it is

better to have 60 cm to the back wall and 80 cm

to the side wall rather than to have 70 cm to both

surfaces.

With the treble control (4) high frequency out-

put can be optimized in respect to room absorp-

tion caused by furniture, rugs, wall composition,

etc.

If the left and right speakers are placed differently

the room matching controls should be adjusted

individually for each channel.

7. Overload protection.

A4.14 has three different protection circuits to pre-

vent failure during abnormal operating conditions.

The power supply, amplifiers and bass drivers are

protected by fuses. If the amplifier should approach

overheating, it is automatically turned of by a

temperature sensor. In addition the mid and high

frequency drivers are electronically overload

protected. Excessive power being delivered to the

drivers will cause the A4.14 to shut down for

approximately 10 seconds.

8. Service.

The Audio Pro A4.14 is designed and built for long

term stability and reliability. Should any problem

arise, contact your Audio Pro dealer.

9. Technical data.

Frequency response:

30 - 20.000Hz (-3dB at 30Hz)

Amplifier:

Bass amplifier 40W

Mid/Tweeter amplifier 40W

Drive units:

2: 130 mm woofers

1: 129 mm midrange

1: 25 mm Dome tweeter

Crossover frequency:

300Hz / 2500Hz

Input sensitivity:

100mV - 50V

Input impedance:

20kohm / channel

Power consumption:

Max. 200W, less than 3VA inStand-By mode

Dimensions: (WxHxD)

315 x 530 x 288 mm

Weight(net):

16 Kg

Andere Handbücher für A4.14 Zero

Inhaltsverzeichnis

Sprachen:

Andere Audio Pro Sprecher Handbücher

Audio Pro

Audio Pro G10 Bedienungsanleitung

Audio Pro

Audio Pro Avanti A.100 Bedienungsanleitung

Audio Pro

Audio Pro Wigo Wi-160 Gebrauchsanweisung

Audio Pro

Audio Pro Cinema Precision Series PM-09S Betriebsanleitung

Audio Pro

Audio Pro ADDON T9 Bedienungsanleitung

Audio Pro

Audio Pro Allroom Series Allroom SAT Bedienungsanleitung

Audio Pro

Audio Pro Stage 66 Bedienungsanleitung

Audio Pro

Audio Pro C10 MkII Bedienungsanleitung

Audio Pro

Audio Pro Image Series Image 44 Bedienungsanleitung

Audio Pro

Audio Pro 202 Gebrauchsanweisung

Audio Pro

Audio Pro Avanti A.10 Bedienungsanleitung

Audio Pro

Audio Pro ADDON C5 Gebrauchsanweisung

Audio Pro

Audio Pro BASIQ C100 Gebrauchsanweisung

Audio Pro

Audio Pro Avantek Onehouse Bedienungsanleitung

Audio Pro

Audio Pro Avantek One Bedienungsanleitung

Audio Pro

Audio Pro ADDON C5 Bedienungsanleitung

Audio Pro

Audio Pro Image Series Image 40 Betriebsanleitung

Audio Pro

Audio Pro A3.20 Live Bedienungsanleitung

Audio Pro

Audio Pro Evidence E.5 Betriebsanleitung

Audio Pro

Audio Pro ADDON SIX Bedienungsanleitung

Audio Pro

Audio Pro Nord Piano Monitor Bedienungsanleitung

Audio Pro

Audio Pro Image Series Image 11 Bedienungsanleitung

Audio Pro

Audio Pro ADDON TWO Bedienungsanleitung

Audio Pro

Audio Pro Avanti A.10 DC Bedienungsanleitung

Beliebte Sprecher Handbücher anderer Marken

argon audio

argon audio IE20 Bedienungsanleitung

Denon

Denon SC-N7 Bedienungsanleitung

Gemline

Gemline Ace 3952 Bedienungsanleitung

Focal

Focal ON WALL 300 Bedienungsanleitung

HEADRUSH

HEADRUSH Maximus HRSP 5024 Bedienungsanleitung

SoundLogic

SoundLogic BCCS-6/6395 Bedienungsanleitung

Peavey

Peavey DTH 218 Bedienungsanleitung

Avantree

Avantree Pluto Air Bedienungsanleitung

Morel

Morel Integra Series INTEGRA OVATION 4 Bedienungsanleitung

Oppo

Oppo SONICA Bedienungsanleitung

Bose

Bose SoundLink Wireless Music System Bedienungsanleitung

Rocksteady

Rocksteady Stadium Bedienungsanleitung

Bowers & Wilkins

Bowers & Wilkins 4 Bedienungsanleitung

Sonance

Sonance SONOS OUTDOOR Series Bedienungsanleitung

Electro-Voice

Electro-Voice EVID FM4.2 Bedienungsanleitung

Pioneer

Pioneer XW-HTD630 Bedienungsanleitung

Onn

Onn BWA16AA002 Bedienungsanleitung

HP GL313AA - USB Speakers PC Multimedia Bedienungsanleitung
