Audio Unlimited Bluetooth Speaker Bedienungsanleitung
Audio Unlimited Bluetooth Speaker
User’s Manual
Please read before using the equipment
Features
Bluetooth V2.1+EDR
Work wirelessly in Bluetooth or Direct Line-In with Cable
Bluetooth technology lets you roam freely throughout your house and garden
No Limitations in Line of Sight
Virtually interference free audio quality
User-friendly Control Panel
Can be operated by AC Power or DC Batteries
Wall-Mountable
Vertical and Horizontal Positioning
Operating distance up to 10 Meters (open area)
Dual Light Indication (BT – Blue, Direct Line-In – Green)
INTRODUCTION
This Bluetooth 2.1 Speaker System uses the latest Bluetooth technology that enables you to enjoy music and enhances TV sound anywhere inside
your house. You can simply pair the system to Bluetooth Device such as iPhone, iPad, iPod Touch, Smartphone and Mobile, or even directly connect
the system to any audio source such as Panel TV, DVD, and Hi-Fi/CD/MP3…etc. Without complicated wiring and installation with your Audio/Video
equipments and rear channel amplifier, the system enables you to enjoy thrilling, lifelike sound stereo in minutes.
PACKAGE INCLUDES
1 x Speaker
1 x AC/DC 12V 1.0A Power Adaptor for Speaker
1 x 1.8M Long Audio Cable

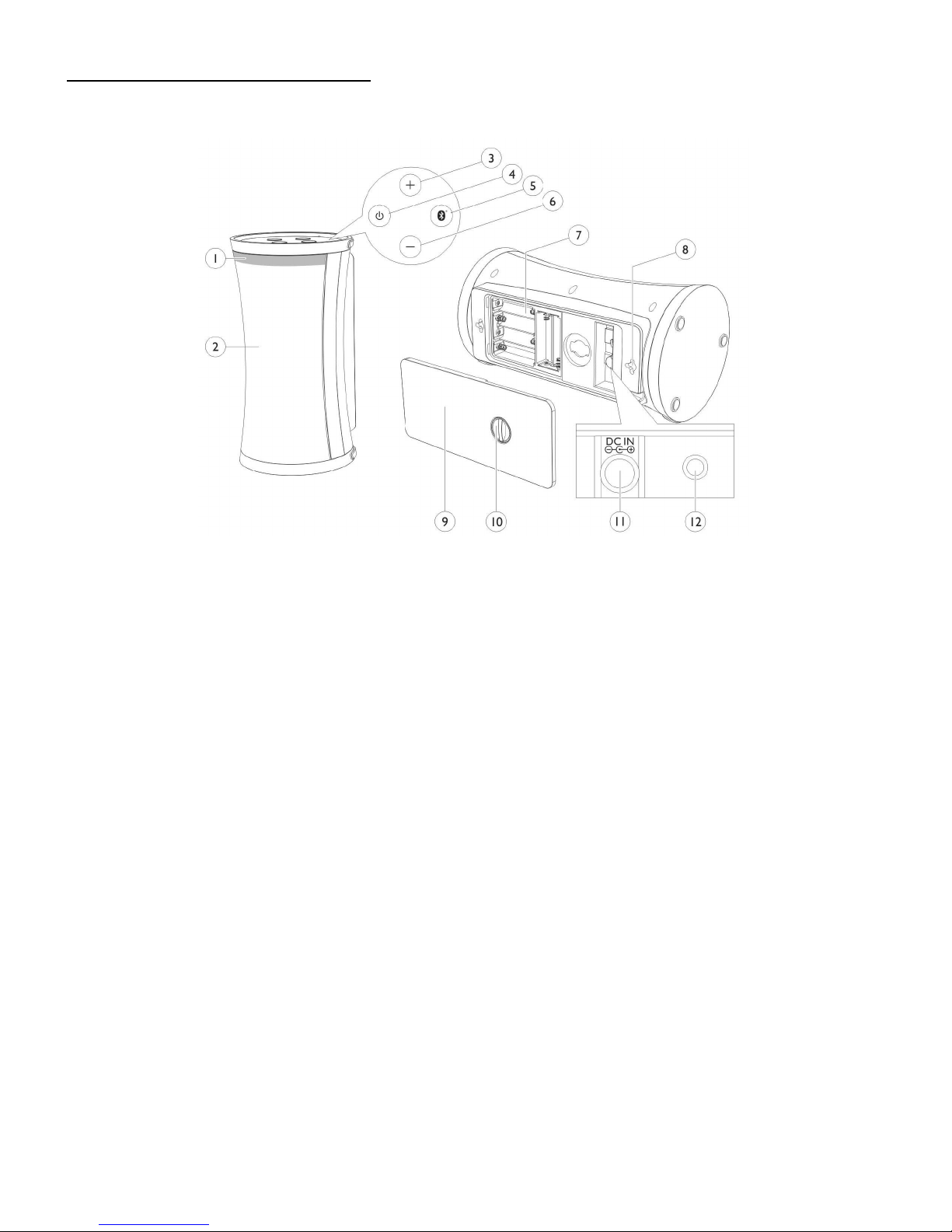

COMPONENT IDENTIFICATION
SPEAKER RECEIVERS
1. Power/Input Indicator Bar
2. Speaker Grill
3. Volume Increase
4. Power On/Off
5. Bluetooth Pairing Button
6. Volume Decrease
7. Battery Compartment
8. Wall-mount
9. Battery Door
10. Battery Door Lock
11. DC In
12. 3.5mm Direct Audio-In
BLUETOOTH PAIRING
1. Remove the door of the battery compartment. Insert 6 pieces of ‘AA’ size ALKALINE batteries into the battery compartment with correct polarity
under the speakers, then replace the door of battery compartment, or connect the provided AC/DC 9V Adaptor to the DC input jack under the
speakers, then plug it to the wall AC outlet.
2. Turn on the speaker system by pressing the POWER button, Indicator Bar then glows in Blue.
3. When pairing the system to Bluetooth Source Device (e.g. Mobile Phone), press Pairing button once, Indicator Bar then blinks in Blue. Select
the system name “AU Bluetooth Speaker” that shows on the pairing list. Default Pairing Code is “ 0000 “.
4. When the Speaker and Bluetooth Source Device are successfully paired up, the Indicator Bar then glows steadily in Blue.
OPERATION
1. Switch on the Speaker by Pressing the Power Button once, Indicator Bar then glows in Blue.
2. Switch on the Bluetooth Source Device (e.g. Mobile Phone) to which the Speaker is paired up. Play Music from the Bluetooth Source Device,
and adjust Master Volume to Middle.
3. Music should be heard from the Speaker, adjust the Volume from the Speaker to desired level by pressing +and -
4. If the Volume Intensity from the Speaker is too weak, adjust the Master Volume from the Bluetooth Source Device accordingly.
5. To switch off the Speaker, simply press the Power button once again.
DIRECT LINE-IN
1. This Speaker System, at the same time, can also work as a conventional Wired Stereo Speaker with Direct Line-In to your Panel TV. or other
Audio Devices. Simply by connecting the 3.5mm Audio Cables from the rear of the Speaker System to your Music Source.
2. When the Circuit inside the Speaker detects the Signal from Direct Line-In, the Indicator Bar then glows steadily in Green.
TROUBLE SHOOTING
No Sound
Ensure the AC adaptor is fully inserted into the AC outlet and the power connection input on the transmitter.
Ensure the speaker system and Bluetooth device has been paired up.
Ensure the speaker system is switched ON.
Ensure the TV or audio component is ON.
The connected audio / video equipment is not playing. Start playing the equipment.
The volume of speaker system is too low, adjust the volume to an appropriate level.
Distorted
Ensure the volume level of speaker is adjusted properly.
The speaker system is too far away from the Bluetooth device, move them closer.
TECHNICAL SPECIFICATIONS
Transmission Mode: Bluetooth® V2.1 + EDR
Carrier Frequency: 2.402~2.480GHz
Operation Voltage: Speaker, AC/DC 12V 1.0A Power Adaptor, or 6 X ‘AA’ size Alkaline Batteries (not included)
Frequency Response: 40Hz – 12KHz
Distortion: 1.5%
S/N Ratio: 65dB
Channel Separation: 30dB
Operation Distance: Up to 10 meters (open area)
Output Power: 2 x 3W (RMS)
WARNING:
1. Batteries (battery pack or batteries installed) shall not be exposed to excessive heat such as sunshine, fire or the like.
2. This product shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the
product.
3. Where the mains plug is used as the disconnect device for the product, the disconnect device shall remain readily operable.
Haut-parleur Bluetooth Audio Unlimited
Manuel d'utilisation
Veuillez lire le manuel d'utilisation avant d'utiliser l'appareil.
CARACTÉRISTIQUES
Bluetooth V2.1+EDR
Fonctionnement Bluetooth sans fil ou connexion directe par câble
Utilisation partout dans la maison et dans la cour grâce à la technologie Bluetooth
Aucune ligne de visée nécessaire
Qualité audio pratiquement sans interférence
Panneau de commande convivial
Alimentation en CA, ou en CC avec piles
Possibilité d'installation sur support mural
Installation à l'horizontale ou la verticale
Portée de 10 mètres (aire ouverte)
Deux témoins lumineux de couleur différente (bleu =Bluetooth; vert =connexion directe)
INTRODUCTION
Notre système de haut-parleur Bluetooth 2.1 intègre la plus récente technologie Bluetooth pour vous permettre d'écouter
votre musique partout dans votre maison et de profiter d'un son supérieur quand vous regardez la télévision. Il suffit d'apparier le système
à un appareil Bluetooth (iPad, iPod Touch, iPhone, autre téléphone intelligent ou cellulaire), ou même de le connecter directement
à une source audio (télévision à écran plat, lecteur DVD, chaîne stéréo permettant de lire des CD et des MP3). Les possibilités sont nombreuses. Pro-
fitez d'un son stéréo haute-fidélité exceptionnel en quelques minutes, sans vous casser la tête avec le câblage et l'installation d'appareils audiovidéo et
d'un amplificateur de haut-parleur arrière.
PACKAGE INCLUDES
1 x Speaker
1 x AC/DC 12V 1.0A Power Adaptor for Speaker
1 x 1.8M Long Audio Cable
IDENTIFICATION DES COMPOSANTS
RÉCEPTEURS
1. Barre d'indication de mise sous tension et de connexion
2. Grille du haut-parleur
3. Hausse du volume
4. Mise sous tension/mise hors tension
5. Bouton d'appariement Bluetooth
6. Baisse du volume
7. Compartiment à piles
8. Support mural
9. Couvercle du compartiment à piles
10. Verrou du compartiment à piles
11. Entrée CC
12. Entrée audio directe 3,5 mm
APPARIEMENT BLUETOOTH
1. Retirer le couvercle du compartiment à piles. Insérer 6 piles alcalines AA dans le compartiment à piles situé sous le haut-parleur en s'assurant
de respecter la polarité, puis remettre le couvercle en place. Ou encore, connecter l'adaptateur CA/CC 9 V fourni avec le haut-parleur dans
l'entrée CC située sous l'appareil, puis le brancher dans une prise secteur CA libre.
2. Mettre le système de haut-parleur sous tension en appuyant sur le bouton POWER. La barre d'indication s'allumera en bleu.
3. Après avoir connecté le système à un appareil source Bluetooth (p. ex. un téléphone cellulaire), appuyer une fois sur le bouton d'appariement
Bluetooth. La barre d'indication clignotera en bleu. Sélectionner le nom de système « AU Bluetooth Speaker » dans la liste d'appariement. Le
code d'appariement par défaut est « 0000 ».
4. La barre d'indication s'allumera en bleu de façon permanente pour indiquer que l'appariement entre le haut-parleur et l'appareil source Blue-
tooth a fonctionné.
UTILISATION
1. Mettre le haut-parleur sous tension en appuyant une fois sur le bouton POWER. La barre d'indication s'allumera en bleu.
2. Mettre sous tension l'appareil source Bluetooth (p. ex. un téléphone cellulaire) apparié au haut-parleur. Faire jouer de la musique à partir de
l'appareil source Bluetooth et régler le volume principal en position intermédiaire.
3. La musique devrait provenir du haut-parleur. Régler le volume sur le haut-parleur à l'intensité désirée en appuyant et .
4. Si l'intensité est trop faible, régler le volume principal en conséquence sur l'appareil source Bluetooth.
5. Pour mettre le haut-parleur hors tension, appuyer de nouveau sur le bouton POWER.
CONNEXION DIRECTE
1. Le système de haut-parleur peut aussi fonctionner comme un haut-parleur stéréo classique avec câble en connexion directe avec votre télévision
à écran plat ou un appareil audio. Il suffit de connecter les câbles audio 3,5 mm de l'arrière du système de haut-parleur à l'appareil source.
2. La barre d'indication s'allume en vert de façon permanente quand le circuit du haut-parleur détecte un signal de connexion directe.
DÉPANNAGE
Aucun son
Vérifier que l'adaptateur CA est bien connecté entre la sortie CA et l'entrée d'alimentation de l'émetteur.
Vérifier que le système de haut-parleur et l'appareil Bluetooth ont bien été appariés.
Vérifier que le système de haut-parleur a été mis sous tension.
Vérifier que la télévision ou l'appareil audio a été mis sous tension.
L'appareil audio/vidéo connecté au haut-parleur n'émet aucun son. Faire jouer l'appareil.
Régler le volume du système de haut-parleur à l'intensité désirée s'il est trop faible.
Son distordu
Vérifier que l'intensité du volume a été réglée correctement.
Rapprocher le haut-parleur de l'appareil Bluetooth s'ils sont trop éloignés.
SPÉCIFICATIONS TECHNIQUES
Mode de transmission: Bluetooth® V2.1+EDR
Fréquence porteuse: 2,402~2,480 GHz
Tension de fonctionnement: adaptateur CA/CC 12 V, 1,0 A pour haut-parleur, ou 6 x piles alcalines AA (non comprises)
Réponse en fréquence: 40 Hz – 12 kHz
Distorsion: 1,5 %
Rapport S/B: 65 dB
Séparation des voies: 30 dB
Portée: Jusqu'à 10 mètres (aire ouverte)
Puissance de sortie: 2 x 3 W (valeur efficace)
AVERTISSEMENT:
1. Ne pas exposer les piles (bloc-piles ou piles individuelles) à une source de chaleur excessive comme le soleil, une flamme, etc.
2. Garder le produit à l'abri de toute source de ruissellement ou d'éclaboussure et ne jamais placer d'objet rempli d'un liquide, un vase,
par exemple, sur le produit.
3. Si l'appareil est mis hors tension par débranchement, s'assurer de garder la prise secteur facilement accessible.
