Auta VISUALTECH 743101 Bedienungsanleitung

Bringing people together

auta

KF-1 S1

REF: 743103REF: 743101 REF: 743131

VISUALTECH

Bringing people together

Desmontaje del perl Prole disassembly

PARA UNA MAYOR COMODIDAD REALIZAR EL PROCESO USANDO

UNA SUPERFICIE DE APOYO.

FOR GREATER COMFORT, PERFORM THE PROCESS USING

A SUPPORT SURFACE.

SUPERFICIE DE APOYO

SUPPORT SURFACE

Bringing people together

Elementos en el kit Elements in the kit

x1 x1 x1x1 x1

4 x 10K x1

Descripción Description

100

113

Salida para MÓDULO DE CONEXIÓN

Output for MODULE OF CONNECTION

Conexión para micró ono externo

External microphone connection

Ajuste para BALANCE DE AUDIO (solo sistema VISUALTECH)

Adjust for AUDIO ALANCE (only VISUALTECH SYSTEM)

Entrada MÓDULO anterior en caso de existir

Previous MODULE input if any

Switch de coniguración y unciones especiales

Coniguration and Special functions switch

Pulsadores táctiles para unciones

Touch buttons for functions

Sensor de luminosidad

Luminosity sensor

Pulsador para mantenimiento y ajuste de volumen

Push-button for maintenance and volume adjust

Colocar información en tarjetero Place information in card holder

Bringing people together

Instalación Installation

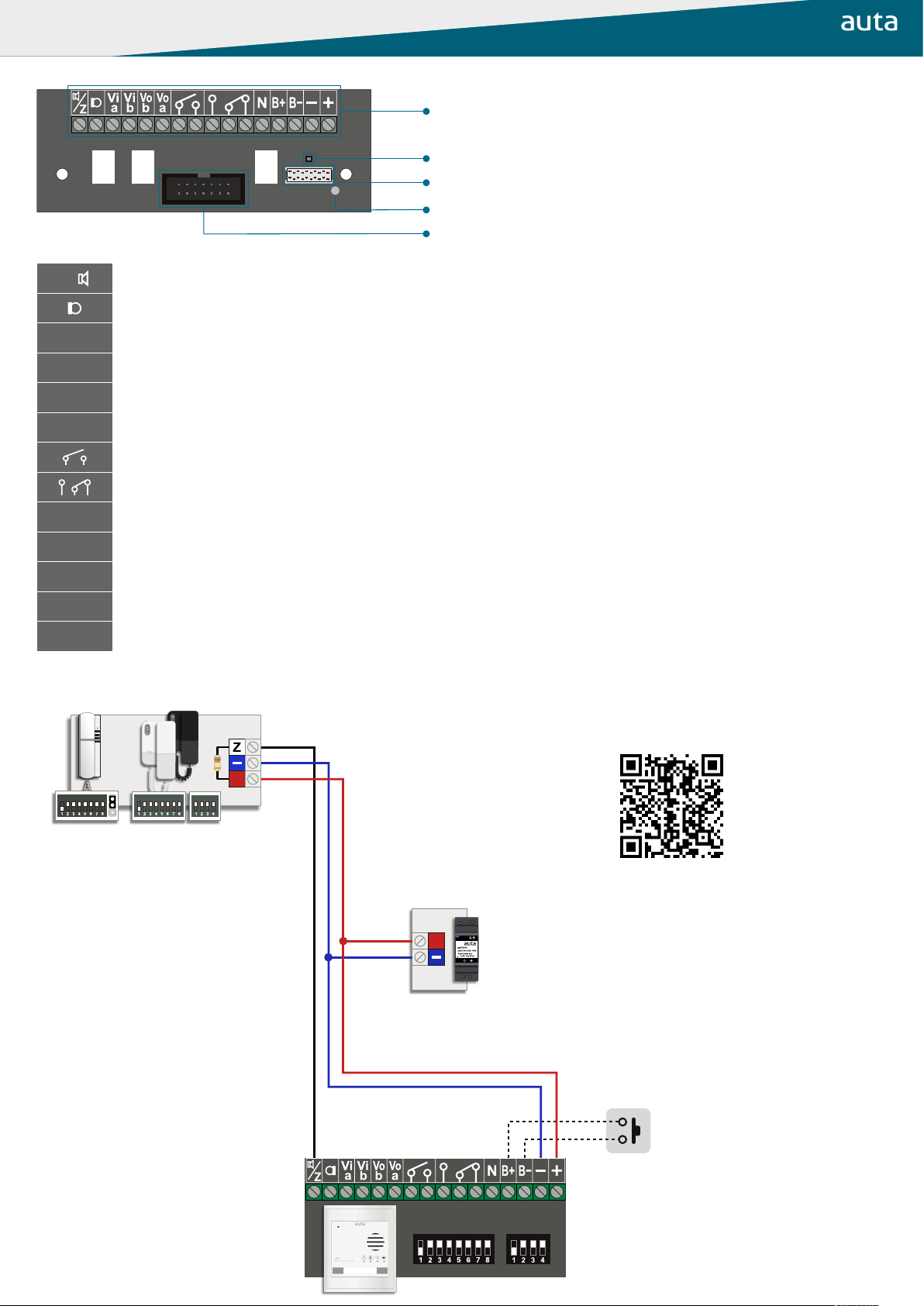

Conexión sistema System connection

LED alimentación Power LED

Conexión módulo multi-placa Multi-panel module connection

Conexión módulo AUDIO/VIDEO/CONTROL

AUDIO/VIDEO/CONTROL module connection

Posición cable rojo del conector Position of the connector red wire

ZAudio_Datos Audio_Data

Micró ono (solo sistema digital) Microphone (only digital system)

Vi_a Video + (entrada) Video + (in)

Vi_b Video - (entrada) Video - (in)

Vo_b Video - (salida) Video - (out)

Vo_a Video + (salida) Video + (out)

Relé libre de tensión N.A. _1A Free tension N.O. _1A relay

Relé libre de tensión N.A. - N.C. _1A Free tension N.O. - N.C. _1A relay

NSalida NEGATIVO PARA MANIOBRAS

(solo durante la llamada_conversación)

NEGATIVE out for managements

(only during the call_conversation)

B+ Pulsador apertura

(terminal 1)

Opening button

(terminal 1)

B- Pulsador apertura

(terminal 2)

Opening button

(terminal 2)

--24 Vcc -24 Vdc

++24 Vcc +24 Vdc

OpeningAuxiliary Push- utton

Pulsador Auxiliar de Apertura

Manual de in talación VIDEO VISUALTECH 5H

Installation manual VIDEO VISUALTECH 5W

ID 1

10K

COD. 1

Bringing people together

Conguración Conguration

ON OFF

Selección de MICRÓFONO

MICROPHONE selection

1 1

1 2

ON OFF

Selección de LLAMADA

CALL selection

ON OFF

Selección PRINCIPAL _ SECUNDARIO

MASTER _ SLAVE selection

PRINCIPAL

MASTER

SECUNDARIO

SLAVE

Sistema VISUALTECH SIEMPRE OFF

VISUALTECH system ALWAYS OFF

ID 1

ON OFF

OFF ON

ON OFF

ID 6

ID 11

ID 2

ID 7

ID 12

ID 3

ID 8

ID 13

ID 4

ID 9

ID 14

ID 5

ID 10

ID 15

Coniguración de ID de placa

Panel ID coniguration

AUTOENCENDIDO a placa

SELFSTARTING to panel

Llamada a CONSERJERÍA

Call to CONCIERGE

Relé 2

Relay 2

Mensaje “PUERTA ABIERTA”

“DOOR OPEN” message

Bringing people together

PASOS

STEPS

FUNCIÓN

FUNCTION BINARIO BINARY

1º Alimentar el módulo Supply the module

2º Anotar coniguración del módulo Write down module settings

3º

Entrar en modo programación Enter in programming mode

4º Conigurar el código o códigos de unción (tabla) Set the desired function code or codes (table)

Re-asignar código de llamada pulsador IZQUIERDA

(defecto código 1)

Re-assign calling code to LEFT PUSHBUTTON

(default code 1)

2Re-asignar código de llamada pulsador DEREC A

Re-assign calling code to R GHT PUSHBUTTON

Re-asignar tiempo de apertura 1,

vivienda (defecto 2 segundos)

Re-assign opening time 1,

lat (default 2 seconds)

Re-asignar tiempo de apertura 2,

pulsador externo y código (defecto 5 segundos)

Re-assign opening time 2,

external button and code (default 5 seconds)

Placa conigurada como EXTERIOR (bus X SDL)

(habilitar llamada a conserjería)

Panel conigured as EXTERNAL (X SDL bus)

(activate concierge call)

Código de SDL al que llamará P1

(el cod. de vivienda será el asignado en la unc. 1)

SDL code where P1 will call

(House code will be the one assigned in function 1)

Código de SDL al que llamará P2

(el cod. de vivienda será el asignado en la unc. 2)

SDL code where P2 will call

(House code will be the one assigned in function 2)

9Placa conigurada como INTERIOR (anula unción 6)

Panel conigured as NTERNAL (disable func. 6)

LEDS ON LEDS ON

1º

4º

Nuevo cod. Llam. (1-254)

Nº SDL (1-254)

Nuevo Tiempo (1-30)

CONSERJE (SDL: 0 M/T: 0)

P2 SDL: 1 M/T: 2

CONCIERGE (SDL: 0 M/T: 0)

New Call c de (1-254)

SDL nº (1-254)

New Time (1-30)

2º

OK ?

Func.

6º

3º

5º

P1P1 P2

Funciones especiales Special functions

Bringing people together

129 Mensaje “Puerta abierta” en ESPAÑOL

“Door open” message in SPAN SH

130 Mensaje “Puerta abierta” en CATALÁN

“Door open” message in CATALAN

131 Mensaje “Puerta abierta” en INGLÉS

“Door open” message in ENGL SH

132 Mensaje “Puerta abierta” en PORTUGUÉS

“Door open” message in PORTUGUESE

133 Mensaje “Puerta abierta” en FRANCÉS

“Door open” message in FRENCH

255 Valores de fábrica

Factory settings

5º

Salir del modo programación Exit of programming mode

6º Restablecer coniguración del módulo (paso 2º) Restore the module coniguration (step 2º)

1º

2º

OK ?

Func.

3º

LEDS OFF LEDS OFF

Funciones especiales Special functions

Bringing people together

Ajuste de volumen Volume adjust

Entrar en modo ajuste de volumen Enter in volume adjust mode

OFF ON

realizar llamada y

establecer conversación

perf rm a call and

establish c nversati n

antes de 4 min.

3 seg.

3 sec.

ubir_Bajar volumen

elector de parámetro 1, 2, 3

Increase_Decrease v lume

Parameter select r 1, 2, 3

bef re 4 min.

Modo mantenimiento Maintenance mode

Entrar en modo mantenimiento Enter in maintenance mode

Existen 3 parámetros en los que podemos realizar ajustes de volumen:

1. Volumen de AUDIO en PLACA

2. Volumen de AUDIO en VIVIENDA

3. Volumen de AUDIO en mensaje “PUERTA ABIERTA”

Disponemos de 8 niveles de audio seleccionables, representados por 4 LEDS azules.

Cada led indica 2 niveles.

El modo mantenimiento es un modo en el que la placa desactiva todos sus módulos conectados por seguridad, así se pueden realizar

procedimientos tales como limpieza o la colocación de in ormación en los tarjeteros de los pulsadores, con total seguridad.

El tiempo máximo en el que la placa permanece en modo mantenimiento es de 4 minutos. Pasado este tiempo se deberá re-armar.

The maintenance mode is a mode in which the panel deactivates all its connected modules for safety reasons, so procedures such as

cleaning or placing information in the button card holders, can be carried out in complete safety.

The maximum time that the panel remains in maintenance mode is 4 minutes. After this time, it must be re-armed.

There are 3 parameters in which we can make volume adjustments:

1. AUDIO volume at PANEL

2. AUDIO volume at HOUSING

3. AUDIO volume for “DOOR OPEN” message

We have 8 selectable audio levels, represented by 4 blue LEDS.

Each led indicates 2 levels.

Mute Nivel 1 Nivel 5

Nivel 2 Nivel 6

Nivel 3 Nivel 7

Nivel 4 Nivel 8

Level 1 Level 5

Level 2 Level 6

Level 3 Level 7

Level 4 Level 8

1 5

2 6

3 7

4 8

3 seg.

3 sec.

Bringing people together

Montaje del perl Prole assembly

Clack

Montaje Mounting

1.65m

NO INCLUIDA

NOT INCLUDED

1.65m

Colocar caja de empotrar Conectar conector Conectar mod. conexiones

y cableado del sistema.

Colocar caja de supericie

Place mounting box Connect the ribbon

Connect connections mod.

and system wiring.

Place surface box

Ajuste de balance Balance adjust

Ajuste de balance de audio.

Girar ligeramente hacia la derecha o izquierda hasta que el sonido de

acoplamiento desaparezca.

Cada vez que se ajusta el volumen de audio hacia vivienda o hacia placa, se

deberá re-ajustar de nuevo el balance general.

Audio balance adjustment.

Rotate slightly to the right or left until the coupling sound disappears.

Each time the audio volume towards the home or the panel is adjusted, the

general balance must be re-adjusted again.

Cerrar la placa realizando una

curva in erior con el conector

Connect the panel doing a lower

curve with the ribbon

Bringing people together

auta.es

HI-910 _ V 1.0

SECCIONES Y CONEXIONES RECOMENDADAS RECOMMENDED SECTIONS AND CONNECTIONS

GESTIÓN DE ABREPUERTAS DOOR OPENER MANAGEMENT

Nº MÁXIMO DE ELEMENTOS MAX. NUMBER OF ELEMENTS

LLAMADA SIMULTANEA

SIMULTANEOUS CALL

ALV-2.5A

(7157 3)

ALV-1.5A

(7153 3)

ELEMENTOS

UNITS

SECCIONES

WIRING SECTIONS

HASTA 1 m

UP TO 100m

.22mm AWG22

EL CABLEADO NO DEBE PASAR CERCA DE LA LINEA ELÉCTRICA

WIRING MUST NOT BE RUN CLOSE TO THE ELECTRICAL LINE

par NARANJA

ORANGE pair

par VERDE

GREEN pair

par AZUL

BLUE pair

par MARRÓN

BROWN pair

GESTIÓN ABREPUERTAS 12VCA

MANAGEMENT OF 12VAC DOOR OPENER

GESTIÓN ABREPUERTAS 24VCC

MANAGEMENT OF 24VDC DOOR OPENER

AUTA

CAT 5/6/FTP
