AXIOMTEK EBOX560-880-FL Series Bedienungsanleitung

©Copyright 2014Axiomtek Co., Ltd.

Version A1 Sep 2014

Printed in Taiwan

9416K560000E

4

Installing the SO-DIMM Memory

Step 1 Turn off the system, and unplug the power cord.

Step 2 Turn the system upside down to locate screws at the bottom,

loosen screws.

Step 3 Remove the bottom cover and HDD bracket.

Step 4 Please find the DRAM position then insert memory carefully.

Step 5 Finally , fasten the HDD bracket and bottom cover to complete

installation.

Note:

Pleaserefertotheuser’smanualtogetmoredetailinformation.



eBOX560-880-FL Quick Installation Guide

©Copyright 2014Axiomtek Co., Ltd.

Version A1 Sep 2014

Printed in Taiwan

9416K560000E

1

Packing List

System Unit x 1 DVD/CD x 1 (for Driver & Manual)

Quick Installation Guide x 1 Foot Pad x4

Screws Pack x 1 12V AC to DC Adapter x1

Optional SSD/HDD Optional Wall-mount kit

Optional mSATA Optional Din-rail & VESAkit

Optional Mini Card Modules Optional DRAM

Do not try to apply power to the system if any damaged components.

Dimensions

eBOX560-880-FL Series Embedded System

©Copyright 2014Axiomtek Co., Ltd.

Version A1 Sep 2014

Printed in Taiwan

9416K560000E

2

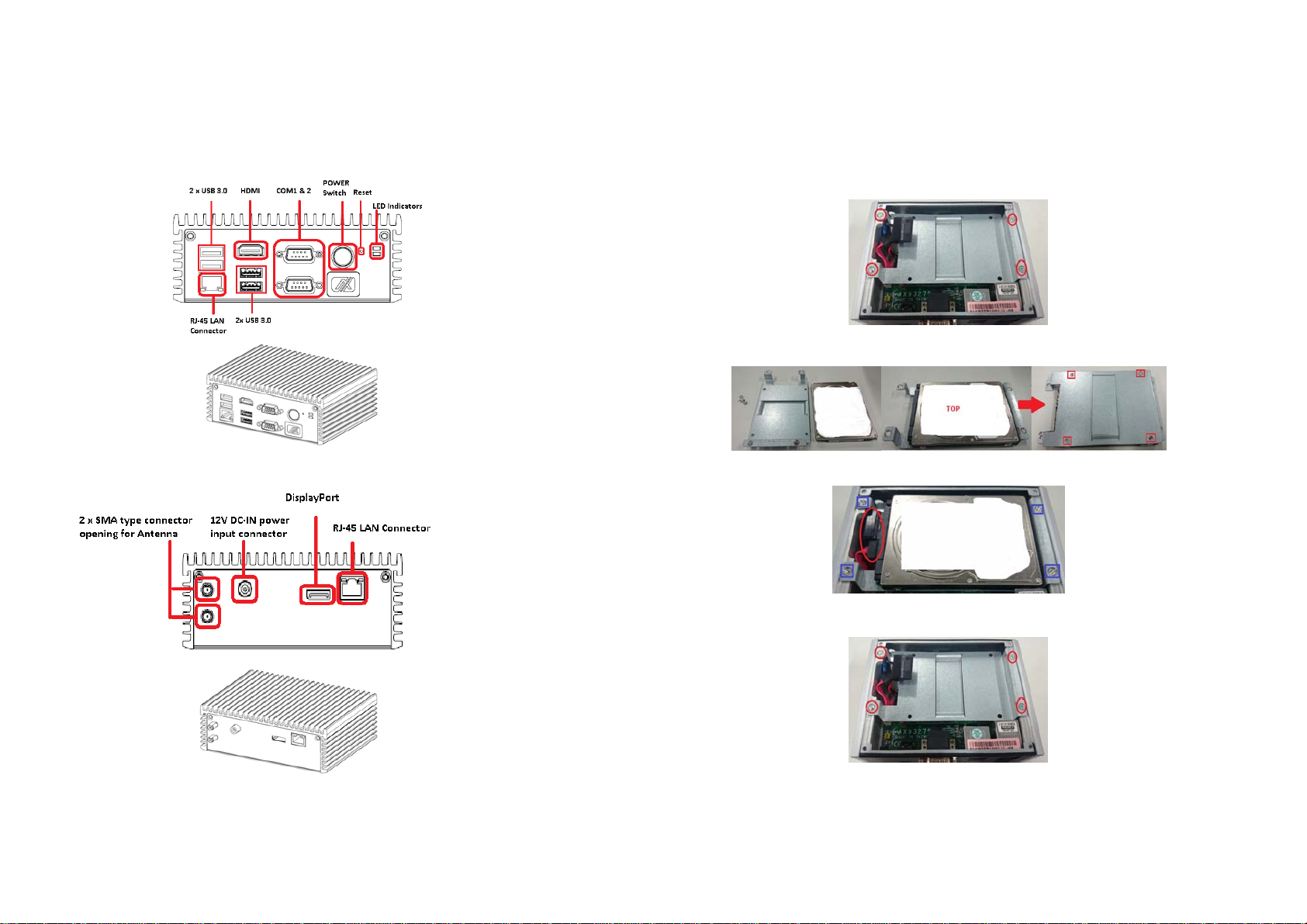

I/O Outlets

The following figures show you I/O outlets on front and rear panels of the

eBOX560-880-FL Series.

Front View

Rear View

©Copyright 2014Axiomtek Co., Ltd.

Version A1Aug 2014

Printed in Taiwan

9416K560000E

3

Installing the Hard Disk Drive

Step 1 Turn off the system, and unplug the power cord.

Step 2 Turn the system upside down to locate screws at the bottom,

loosen screws.

Step 3 Remove the bottom cover.

Step 4 Please find the HDD bracket location then loosen four screws

of HDD bracket to take out it.

Step 5 Please prepare the following procedure to assemble HDD.

Step 6 Lock the HDD and fasten screws then connect SATA & Power

cables.

Step 7 Please fasten screws of HDD bracket to complete installation.
