B meters RFM-C2 WMBUS Bedienungsanleitung

RFM-C2 WMBUS – GPRS/Ethernet Gateway

User Manual – Manuale d’uso

RFM-C2

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 2

Table of Contents - Indice

1. Product Overview – Panoramica prodotto................................................................................................................................................................................................ 3

1.1 Product Description – Descrizione Prodotto .......................................................................................................................................................................................... 3

1.2 Upgrades – Aggiornamenti ....................................................................................................................................................................................................................5

1.3 Terms and Symbols Used – Termini e Simbili Utilizzati .......................................................................................................................................................................... 5

2. Description and Installation – Descrizione ed Installazione..................................................................................................................................................................... 7

2.1 Description – Descrizione....................................................................................................................................................................................................................... 7

2.2 Before you start – Prima di iniziare......................................................................................................................................................................................................10

2.3 Mounting - Montaggio.........................................................................................................................................................................................................................11

3. Function and Use – Funzionamento ed Utilizzo ...................................................................................................................................................................................... 13

3.1 Putting into Operation – Messa in servizio .......................................................................................................................................................................................... 13

3.2 LED indicator – Indicatore LED .............................................................................................................................................................................................................15

3.3 Wireless M-BUS – Wireless M-BUS ......................................................................................................................................................................................................16

4. Configuration - Configurazione .................................................................................................................................................................................................................17

4.1 Configuration by Software – Configurazione da Software...................................................................................................................................................................17

5. Server Application – Applicazione Server ................................................................................................................................................................................................ 23

6. AMR system scheme – Schema sistema AMR ..........................................................................................................................................................................................28

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 3

1. Product Overview

In this section, we introduce the RFM-C2 product, outline its application options

and highlight the advantages following from its use. The section also includes

safety precautions.

Here is what you can find in this section:

Product Description

Upgrades

Terms and Symbols Used

1.1 Product Description

RFM-C2 communication unit is a new product developed and manufactured to

provide the maximum utility value, quality and reliability. Use RFM-C2 in

accordance herewith for the purposes it was designed and manufactured for.

RFM-C2 is designed for Internet connection via the GPRS/ETHERNET network and

data retransmission from peripherals connected via RS 232/485/M-Bus/WM-Bus

via the IP protocol and GPRS or Ethernet network to a data requesting. Two relay

outputs can be controlled and switched and parameters can be measured on two

galvanically connected inputs.

1. Panoramica prodotto

In questa sezione, verrà introdotto il prodotto RFM-C2, vengono delineate le varie

possibilità di applicazione e vantaggi derivati dal suo utilizzo. Questa sezione

include inoltre le precauzioni di sicurezza.

Ecco cosa è possibile trovare in questa sezione:

Descrizione prodotto

Aggiornamenti

Termini e Simboli utilizzati

1.1 Descrizione Prodotto

L’unità di comunicazione RFM-C2 è un nuovo prodotto sviluppato e prodotto per

fornire il massimo valore d'uso, qualità e affidabilità. Utilizzare sempre l’RFM-C2

in conformità alle funzioni qui descritte, per le quali è stato progettato e costruito.

L' RFM-C2 è stato progettato per la connessione a Internet tramite GPRS/rete

Ethernet. I dati vengono ritrasmessi da periferiche RS232/485/M-Bus/ WM-Bus

tramite il protocollo IP e GPRS o rete Ethernet a un server di richiesta dati.

Due uscite a relè possono essere controllate e attivate. Inoltre i parametri possono

essere misurati su due ingressi galvanicamente collegati.

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 4

Safety Precautions

Do not switch on RFM-C2 in the vicinity of medical apparatuses to avoid

interference. The minimum distance of the antenna and pacemakers should be

0.5m at least.

Do not switch RFM-C2 aboard a plane.

Do not switch RFM-C2 near petrol stations, chemical facilities or sites where

explosives are used.

Any mobile telephone use prohibition based on RF energy radiation applies

to RFM-C2 too.

RFM-C2 may disturb the function of TV sets, radio sets and PCs.

Never exceed the voltage value specified on the adapter. Check the available

voltage range before connecting RFM-C2 to a different power supply.

When RFM-C2 comes to the end of its operational life, dispose of it in

accordance with applicable regulations.

RFM-C2 is equipped with an external antenna connector. The antenna has to be

located indoors for safety reasons.

Precauzioni di Sicurezza

Non accendere l’RFM-C2 nelle vicinanze di apparecchi medici per evitare

interferenze. La distanza minima dell'antenna e pacemaker deve essere di almeno

0,5 m.

Non accendere l’RFM-C2 a bordo di aerei.

Non accendere l’RFM-C2 nei pressi di stazioni di servizio, impianti chimici o siti in

cui vengono utilizzati esplosivi.

Ogni divieto sull’utilizzo di telefoni cellulari basato sulla radiazione di radio

frequenze, si applica anche all’RFM-C2.

L’RFM-C2 può disturbare il corretto funzionamento di TV, radio e PC.

Non superare mai la tensione prescritta. Controllare l’intervallo della tensione

approvato prima di collegare l’RFM-C2 ad una sorgente diversa.

Quando l’RFM-C2 raggiunge la fine del periodo di attività, rottamare secondo le

norme vigenti.

L’RFM-C2 è equipaggiato con un connettore antenna esterno. L’antenna deve

essere installata all’interno degli edifici per ragioni di sicurezza.

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 5

WARNING

Do not place the unit near heat sources (such as space heaters, hot air heaters,

etc.).

RFM-C2 only works reliably under the conditions specified in this User Manual.

Any unauthorized interventions and/or changes in use and operation may

result in malfunction or destruction of the product.

1.2 Upgrades

The manufacturer reserves the right to modify RFM-C2 in order to improve its

qualities.

Manual Version

v 1.0

The User Manual corresponds to RFM-C2 FW version:

v 1.12.x

CAUTION

The manufacturer is committed to upgrading the firmware according to the

clients' requirements. Refer to the BMETERS website

www.bmeters.com

for

the most updated User Manual.

Refer to the B METERS Customer Service

support@bmeters.com

for any

clarification.

1.3 Terms and Symbols Used

Symbols Used in Manual

The following symbols and pictograms are used in the manual:

AVVERTENZA

Non installare vicino sorgenti di calore (come radiatori, condizionatori,

convettori ecc).

L’RFM-C2 funziona in modo affidabile solo nelle condizioni specificate in questo

manuale. Eventuali interventi non autorizzati e/o cambiamenti di uso e

funzionamento può provocare malfunzionamenti o la distruzione del prodotto.

1.2 Aggiornamenti

Il produttore si riserva il diritto di modificare l’RFM-C2 al fine di migliorarne le

qualità.

Versione Manuale

v 1.0

Il manuale corrisponde alla versione FW dell’RFM-C2:

v 1.12.x

ATTENZIONE

Il produttore si impegna a aggiornare il firmware in base alle esigenze dei

clienti. Fare sempre riferimento al sito web B Meters www.bmeters.com per il

Manuale d'uso più aggiornato.

Fare riferimento al Servizio Clienti B Meters support@bmeters.com per

qualsiasi chiarimento.

1.3 Termini e Simboli Utilizzati

Simboli utilizzati nel Manuale

I seguenti simboli e pittogrammi vengono utilizzati nel manuale:

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 6

SAFETY WARNING

Always abide by this information to prevent persons from injury.

WARNING

Always abide by this information to prevent damage to the device

CAUTION

Important information for system functionality.

TIP

Useful information for quick and efficient functionality

NOTE

Routines or advice for efficient use of the device.

Future Functions and Features

The grey-marked text in this document designates the functions and features

that are under preparation or development at present.

AVVERTENZA SICUREZZA

Sempre rispettare queste informazioni per evitare danni a persone

AVVERTENZA

Sempre rispettare queste informazioni per evitare danni al dispositivo

ATTENZIONE

Informazione Importante per le funzionalità del sistema

CONSIGLIO

Informazione Utile per funzionalità veloce ed efficiente

NOTA

Consigli per un utilizzo efficacie del dispositivo

Funzioni e Caratteristiche Future

Il testo di colore grigio in questo documento indica le funzioni e le caratteristiche

che sono allo stato attuale in fase di preparazione o di sviluppo.

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 7

2. Description and Installation

In this section we describe the RFM-C2 product and its installation.

Here is what you can find in this section:

2.1 Description

2.2 Before You Start

2.3 Mounting

2.1 Description

RFM-C2 consists of a PCB carrying a power supply and RS 232, RS

485/pulses/relays/M–Bus/WMBUS interfaces. The GSM module provides

continuous Internet connection via GPRS. Two relays are available for output

contact control. Pulses connectors for optional devices are located in the upper

part of RFM-C2. Refer to the figures below for description. There is a gel–lead–

acid accumulator connector on the bottom panel. The board also includes a real

time clock backup and Wireless M-Bus modules. An Ethernet connector is

mounted on the bottom too. The whole RFM-C2 system is enclosed in a solid

aluminium case. Mount the case on a DIN rail for easier installation.

2. Descrizione e Installazione

In questa sezione si descrive il prodotto RFM-C2 e la sua installazione.

Ecco cosa si può trovare in questa sezione:

2.1 Descrizione

2.2 Prima di iniziare

2.3 Montaggio

2.1 Descrizione

L’RFM-C2 consiste in una scheda elettronica su cui vengono installati i moduli di

alimentazione, RS232, RS 485/impulsi/relè/M–Bus/WMBUS. Il modulo GSM

garantisce continua connessione internet attraverso la rete GPRS. Due relè sono

disponibili per il controllo del contatto di uscita. Connettori per ingressi impulsi

opzionali si trovano nella parte superiore dell’RFM-C2. Fare riferimento alle figure

sottostanti per la descrizione. E’ presente un connettore per un pacco batterie a

gel nella parte inferiore del pannello. La scheda include inoltre un modulo

Wireless M-BUS. Il connettore Ethernet è montato nella parte inferiore. L’intero

dispositivo RFM-C2 è racchiuso in un solido contenitore in alluminio.

Montare il dispositivo su un DIN rail per una più facile installazione.

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 8

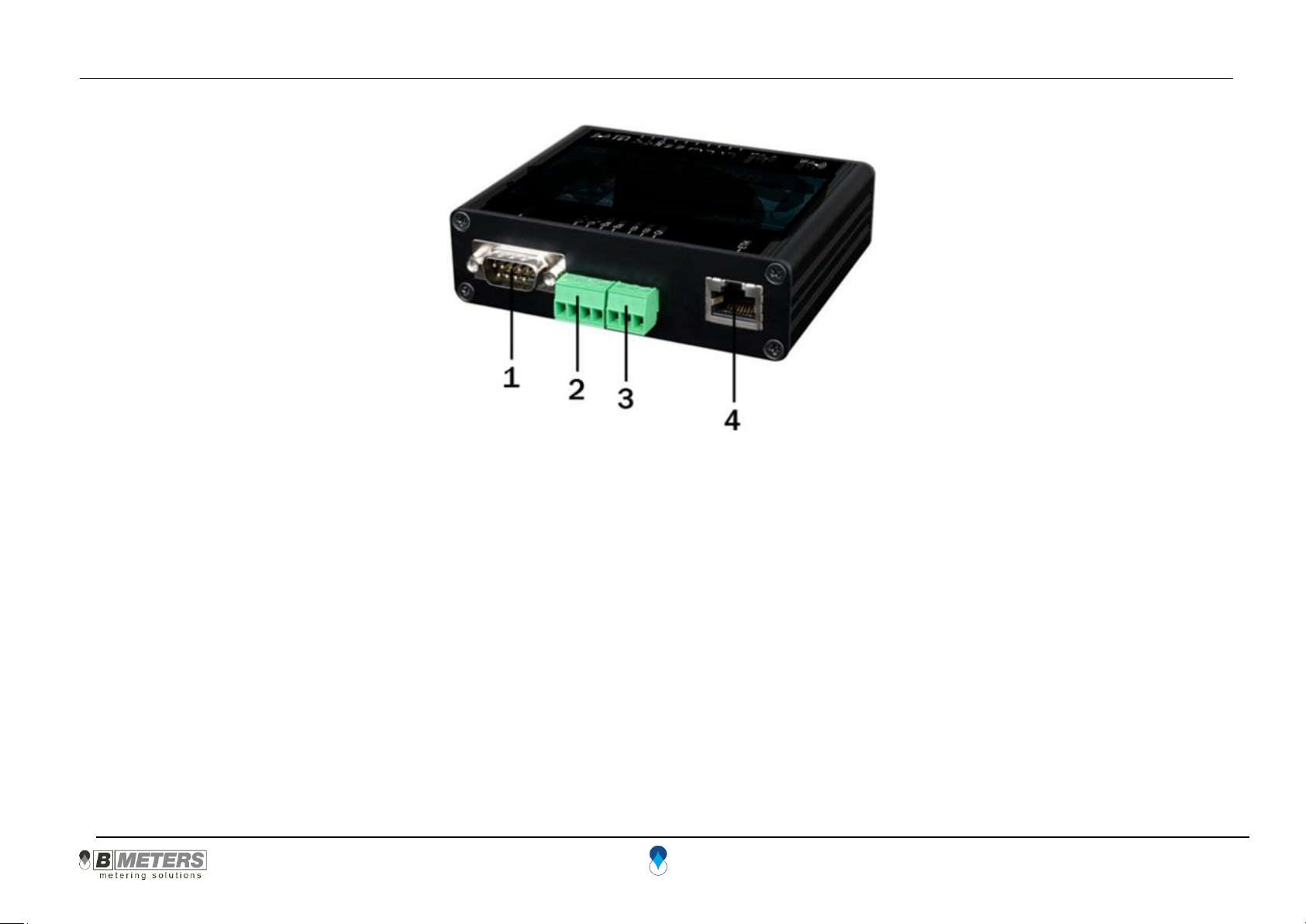

RFM-C2

(Bottom View)

(Vista Inferiore)

1. RS 232 connector

9-pin D-sub

2. Power supply and battery terminal board

+ Uin, - Uin – input supply voltage terminals

+ Batt, - Batt – gel–lead–acid accumulator terminals

3. RS 485/M-Bus/RS232 connector (bus type according to the selected version)

+,-,GND for RS 485

A,B,GND for M-Bus

4. Ethernet interface

RJ-45

1. Connettore RS 232

9-pin D-sub

2. Morsettiera connessione alimentazione e batteria

+ Uin, - Uin – input alimentazione elettrica

+ Batt, - Batt – input accumulatore

3. Connettore RS 485/M-Bus/RS232 (Tipo bus dipende da versione selezionata)

+,-,GND for RS 485

A,B,GND for M-Bus

4. Interfaccia Ethernet

RJ-45

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 9

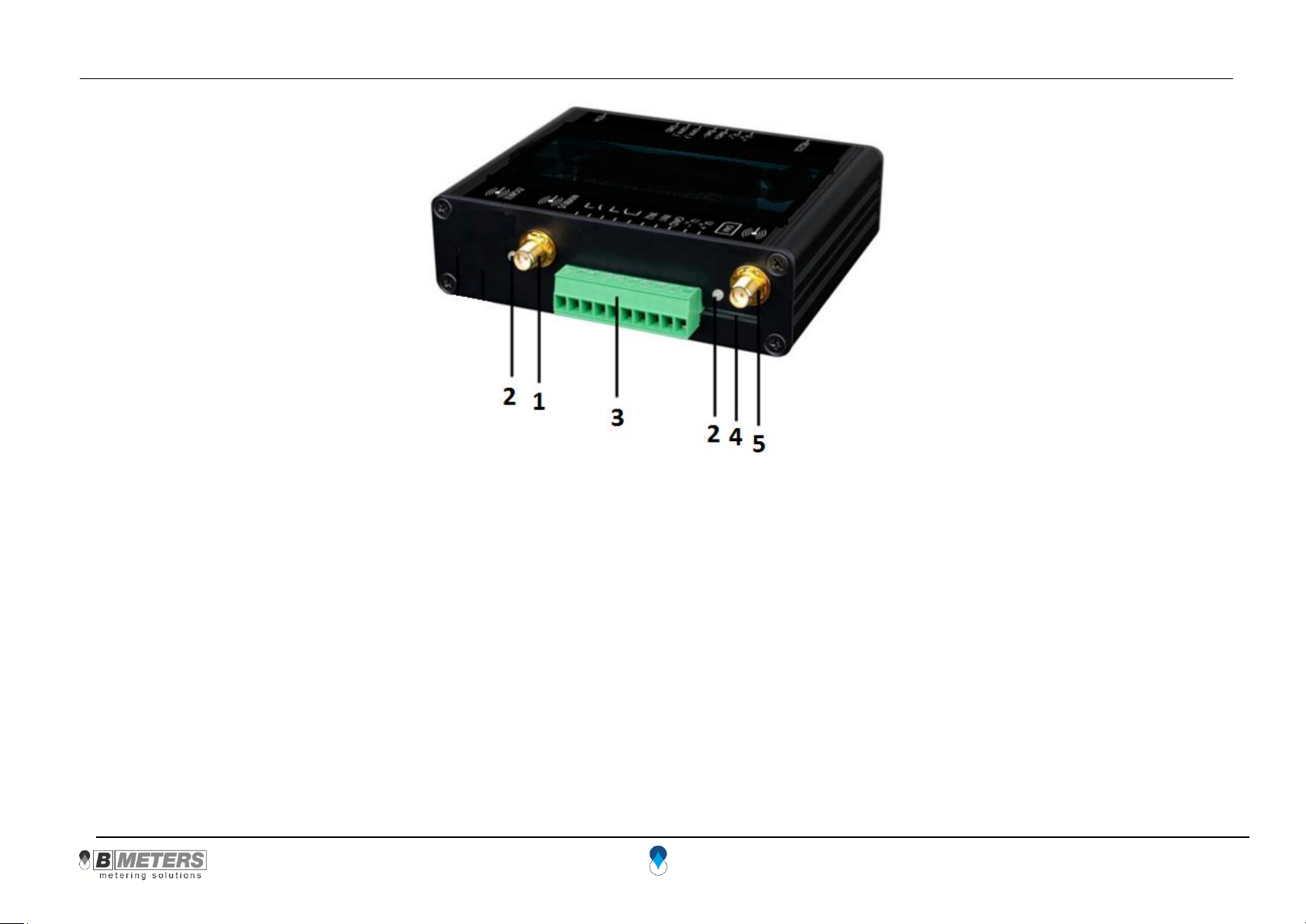

RFM-C2

(Top View)

(Vista superiore)

1. Wireless M-Bus antenna SMA connector (included)

2. Signalling LEDs

3. Input/output circuit terminal board (from left):

RE1 – closing relay contacts

RE2 – switching relay contacts

Uin+, Uin- – auxiliary supply voltage contacts, used e.g. for connecting supply

voltage to the relays (galvanically connected to the Uin+, Uin– contacts on the

4–pin power supply connector on the bottom side)

GND – ground used with the IN1 and IN2 input circuits

IN1, IN2 – input circuits (input type according to the jumper settings)

4. SIM holder

5. GSM antenna SMA connector (included).

1. Connettore SMA per antenna Wireless M-Bus (inclusa)

2. LED notifica

3. Morsettiera circuito Input/output (da sinistra):

RE1 - chiusura contatti relè

RE2 - commutazione contatti relè

Uin+, Uin- - contatti ausiliari di alimentazione, utilizzato ad esempio per il

collegamento della tensione aggiuntiva per i relè (galvanicamente collegati al

Uin, contatti Uin- sul connettore di alimentazione a 4 pin sul lato inferiore)

GND - terra utilizzato con i circuiti di ingresso IN1 e IN2

IN1, IN2 - circuiti di input (tipo di ingresso in base alle impostazioni dei jumper)

4. Alloggiamento SIM

5. Connettore SMA per antenna GSM (inclusa).

RFM-C2 WMBUS – GPRS/Ethernet Gateway User Manual – Manuale d’Uso v1.1

pag. 10

2.2 Before You Start

Installation Conditions

Install the RFM-C2 antenna with respect to the signal quality in the location. If

is poor, use a higher gain antenna, i.e. mod.RFM-RX2 antenna (not included in

the box).

Install RFM-C2 off sensitive devices and human bodies to avoid EM

interference.

Refer to the Technical Parameters for the allowed range of working

temperatures.

RFM-C2 may not be operated on sites exposed to direct sunshine or in the

nearby of heat sources.

RFM-C2 is designed for indoor use only. Never expose it to rain, running water,

condensation moisture, mist, etc.

RFM-C2 may not be exposed to aggressive gases, acid vapours, solvents and

similar chemicals.

TIP

Use an IP65 Installation Box with a DIN rail with grounding terminals if you

need to RFM-C2 in such adverse conditions.

CAUTION

Make sure that you are equipped with all necessary technical means,

particularly a GPRS supporting SIM card with PIN request disable or a PIN

identical with that set in the RFM-C2 configuration

2.2 Prima di Iniziare

Condizioni installazione

Installare l’antenna dell’RFM-C2 in dipendenza della qualità del segnale in

campo. Se dovesse esserci cattiva ricezione, utilizzare un’antenna di dimensioni

maggiori, ad esempio l’antenna dell’RFM-RX2 (non inclusa).

Installare l’RFM-C2 lontano da dispositivi sensibili e corpi umani per evitare

interferenze.

Fare riferimento ai parametri tecnici per l'intervallo di temperatura di esercizio

consentito.

L’RFM-C2 non deve essere utilizzato su siti esposti alla luce del sole diretta o in

prossimità di fonti di calore.

L’RFM-C2 è stato progettato per il solo uso interno. Non esporlo a pioggia,

acqua corrente, formazione di condensa, nebbia, ecc

L’RFM-C2 non deve essere esposto a gas aggressivi, vapori acidi, solventi e

sostanze chimiche simili.

CONSIGLIO

Utilizzare una scatola IP65 con una guida DIN con messa a terra se è

necessario utilizzare l’RFM-C2 in condizioni avverse.

ATTENZIONE

Assicurarsi di avere tutti i mezzi tecnici necessari, in particolare una scheda SIM

GPRS, con PIN disabilitato o un PIN identico a quello impostato nella

configurazione dell’RFM-C2

Inhaltsverzeichnis

Andere B meters Tor Handbücher

B meters

B meters RFM-C3 Bedienungsanleitung

Beliebte Tor Handbücher anderer Marken

LST

LST M500RFE-AS Bedienungsanleitung

Kinnex

Kinnex Media Gateway Bedienungsanleitung

2N Telekomunikace

2N Telekomunikace 2N StarGate Bedienungsanleitung

Mitsubishi Heavy Industries

Mitsubishi Heavy Industries Superlink SC-WBGW256 Bedienungsanleitung

ZyXEL Communications

ZyXEL Communications ZYWALL2 ET 2WE Bedienungsanleitung

Telsey

Telsey CPVA 500 - SIP Bedienungsanleitung

RTA

RTA 460A-NNA4 Technisches Datenblatt

Shaw

Shaw Gateway HDPVR Bedienungsanleitung

ABB

ABB VSN900 Kurzanleitung

Commander

Commander Pulse Bedienungsanleitung

2N Telekomunikace

2N Telekomunikace ATEUS EasyGate 501309E Bedienungsanleitung

NETGEAR

NETGEAR C6300BD Bedienungsanleitung

Amit

Amit CDW531AM Bedienungsanleitung

HMS

HMS Netbiter EasyConnect EC150 Bedienungsanleitung

Huawei

Huawei EchoLife HG620 Bedienungsanleitung

AT&T

AT&T U-verse 3801 Gebrauchs- und Pflegehandbuch

Logic IO

Logic IO RTCU MX2 turbo Bedienungsanleitung

Suttle

Suttle MediaMAX MXM-521 Bedienungsanleitung
