Baaske Medical Docpad Tab 8 Bedienungsanleitung
Handbuch / User ManualHandbuch
/
User Manual
2
Docpad™ Tasten und Anschlüsse
Vorne
DEUTSCH
1Umgebungslichtsensor
Nimmt das Umgebungslicht wahr und passt die Helligkeit des Displays an, wenn die Funktion im Betriebssys-
tem aktiviert ist.
2Mikrofonausgang vorne
3Frontkamera
2MP Kamera für Videokonferenzen
4Anzeigelampe für Frontkamera
Leuchtet auf, wenn die Kamera in Betrieb ist und während des hoch- und herunterfahren des Tablets
5Ladekontrollleuchte
AUS nicht mit Ladegerät verbunden
ORANGE wird aufgeladen
GRÜN verbunden und vollständig aufgeladen
ROT Ladefehler
6Windows Taste
Berühren, um zum Startmenü zurück zukommen
6
12345
9
10 11
12
13
14
3
Oben
Rechte Seite und Unterseite
9Docking-Anschluss
10 MicroSDXC Karteneinschub
11 MicroUSB Anschluss
Nur zum Aufladen!
12 USB 2.0 Anschluss
13 Audio Anschluss
Mikrofon und Lautsprecher
14 Stereo Lautsprecher (A10 seitlich)
7Ein-und Ausschalter
Zum Starten einmal drücken, für den Sleep-Modus erneut drücken.
Um das Gerät auszuschalten Taste gedrückt halten
8Lautstärke-Taste
linke Seite drücken, um die Lautstärke zu erhöhen rechte Seite drücken, um die Lautstärke zu reduzieren
78
4
15 Position der NFC-Antenne
Kann zum lesen von NFR und RFID Codes genutzt werden
16 Mikrofonausgang hinten
17 LED Blitz für Kamera
18 Kamera
8 Megapixel für hochauflösende Bilder und Videos
19 Befestigungspunkte (Gewinde) unter einer silbernen Alublende
20 Akku Schachtabdeckung
21 Antennen Position
Ihr Gerät entspricht den Richtlinien zum Kontakt mit Radiowellen, bei einem Abstand von minsetens 2,5 cm zu
Ihrem Körper. Ihnen wird geraten die Antennenpositionen zu beachten und diese möglichst nicht zu berühren
oder dem Körper nicht näher als 2,5 cm zu bringen.
Die Positionen der Antennen sind auf den Bildern oben gekennzeichnet.
Rückseite
DEUTSCH
15
16 17 18
20
21
21
19
5
Akkutausch/ SIM Karte einlegen
Hierfür müssen Sie die Halterungsnase in Richtung der T
,s
Wr
6

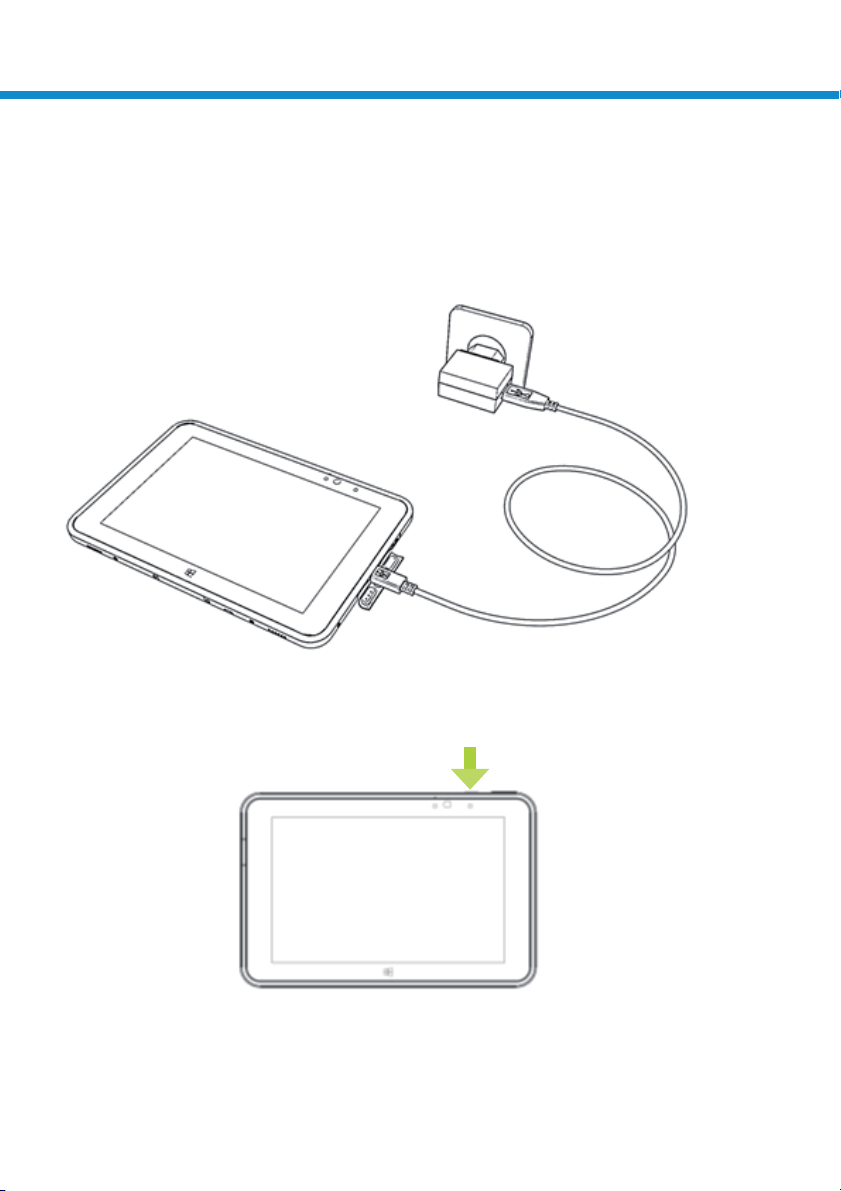

Erste Inbetriebnahme
1. Schließen Sie die Stromversorgung an und trennen Sie die Stromversorgung nicht bevor der Akku vollständig geladen ist.
2. Drücken Sie die Einschalt-Taste
3.
DEUTSCH
7
Technische Daten Baaske Medical Docpad™
Art.Nr.: 2010403
Bezeichnung: Docpad™ 8 2GB
Prozessor: Intel® Bay Trail Quad-Core Prozessor
Betriebssystem: unterstützt Windows® 8.1 - gegen Aufpreis
Displaygröße: 8,3" (21,08 cm)
Displaytechnologie: IPS
1.920 x 1.200 Pixel
Kontrast: 800:1
Display-Schutzglas: Gorilla®-Glas 3
Touchscreen:
Touch-Bedienung:
Arbeitsspeicher: 2 GB DDR3
bis zu 128 GB SSD
WLAN: IEEE 802.11 a/b/g/n
Bluetooth: 4.0
GPS, RFID Leser
1x USB 2.0, 1x micro USB 2.0, Audio, Docking-Anschluss
Card Reader: microSDXC
Kamera: Frontseite: 2,0 Megapixel ; Rückseite: 8,0 Megapixel
Akkulaufzeit: bis zu 10 Stunden
Schutzklasse: IP 65
Netzteil: extern, 15W medizinisch
Gewicht: 0,554 kg
Abmessungen (BxHxT): 227,8 x 150,1 x 12,5 mm
1 Jahr Austauschservice Europa (inkl. Schweiz)
2 Jahre Standard
bis auf 3 Jahre erweiterbar
Art.Nr.: 2010541 mit LTE
8
Fehlerbehebung
rodukt- und Sicherheitshinweise
Taste für ca. 14 Sekunden gedrückt. Das Gerät ist dann ausgeschaltet.
t Lassen Sie Ihr Tablet nicht fallen und versuchen Sie nicht es zu verbiegen. Dies könnte dazu führen, dass das Display Glas
oder Teile im Inneren brechen. Falls das Glas bricht, berühren Sie weder die Gl
ersetzt wurde.
t Tablet nicht, das Gerät könnte dadurch Schaden nehmen.
t Benutzen Sie Ihr Gerät in einem Temperaturbereich von -10°C bis +50°C.
t Laden Sie Ihr Gerät mit dem gelieferten Lagegerät in einer Umgebung mit einer Temperatur von 0°C bis +40°C.
t Lagern Sie Ihr Gerät in einer Umgebung mit einer Temperatur von -20°C bis +60°C.
t das Gerät ist für das Laden mit einer direkten Stromquelle „Klasse2“ oder LPS und für 5V,2A ausgelegt.
t r
t Schützen Sie Ihr Gerät vor dem Eindringen von W
geschlossen, wenn Sie nicht benutzt werden.
t Nutzen Sie das Headset nur mit angemessener Lautstärke und platzieren Sie den Lautsprecher des Geräts nicht in der Nähe
Ihres Ohrs, wenn er im Gebrauch ist.
t Nutzen Sie ausschließlich saubere, trockene und flusenfreie Tücher zum Reinigen des Geräts.
t Halten Sie das Gerät und Zubehörteile von kleinen Kindern fern.
t Schalten Sie Ihr Gerät aus, bevor Sie an Bord eines Flugzeugs gehen.
t
t
rd.
t Nutzen Sie ausschließlich das mitgelieferte Ladegerät für Ihr Tablet.
t Leistung: 6V 2,16A max
t Trennen Sie das Ladegerät nie, indem Sie am Kabel ziehen.
t Benutzen Sie keine beschädigten Ladekabel oder Netzstecker.
t Benutzen Sie keine Nano- auf Micro-SIM-Karten Adapter.
t Energie sparen, Sie können Energie sparen, indem Sie beachten:
- Schließen Sie Anwendungen und Datenverbindungen, die Sie nicht mehr nutzen
- Verringern Sie die Helligkeit des Displays und die Laustärke
rderliche Töne, wie die Touch-Panel Töne
- Lassen Sie Zubehör, das Sie nicht benutzen, nicht an das Gerät angeschlossen.
t Recycling: Entsorgen Sie Ihre gebrauchten elektronischen Geräte bei ausgewie
auch, dass Ihr Tablet einen Akku beinhaltet und daher nicht in den Hausmüll entsorgt werden darf und der Akku separat
entsorgt werden muss.
t Akkusicherheit:
r. Wenn die Akkulaufzeit im Vergleich zum Beginn stark verkürzt ist,
könnte es sein, dass das Ende der Akku Lebensdauer erreicht ist.
- Laden Sie den Akku mindestens alle 6 Monate vollständig auf.
- Falls Sie eine Überhitzung, Verfärbung oder Verformung des Akkus, während des Gebrauchs, der Lagerung oder
des Ladevorgangs bemerken, stoppen Sie sofort den Gebrauch des Geräts.
- Halten Sie den Akku von Hitze fern (Die Temperatur des Akkus sollte 60°C nicht übersteigen).
- Halten Sie den Akku nicht in eine oene Flamme, es könnte sonst explodieren.
- Bringen Sie den Akku nicht mit Flüssigkeiten in Verbindung, wie Wasser, Kaee, Tee usw.
- Lassen Sie den Akku nicht fallen und setzen Sie Ihn keinen Stößen aus.
Wasser ausgewaschen werden und anschließend ein Arzt aufgesucht werden. Falls die Flüssigkeit mit Ihrer Haut
Wasser abgewaschen werden.
- Setzen Sie den Akku keinen Kurzschlüssen aus, er könnte sonst Schaden nehmen.
- Es besteht Explosionsgefahr, falls Sie den Akku durch einen nicht geeigneten ersetzen.
Benutzen Sie nur einen geeigneten Akku für Ihr Gerät.
- Die Entsorgung des Akkus darf nur nach den oben beschriebenen Anweisungen erfolgen.
DEUTSCH
…
Warnhinweise

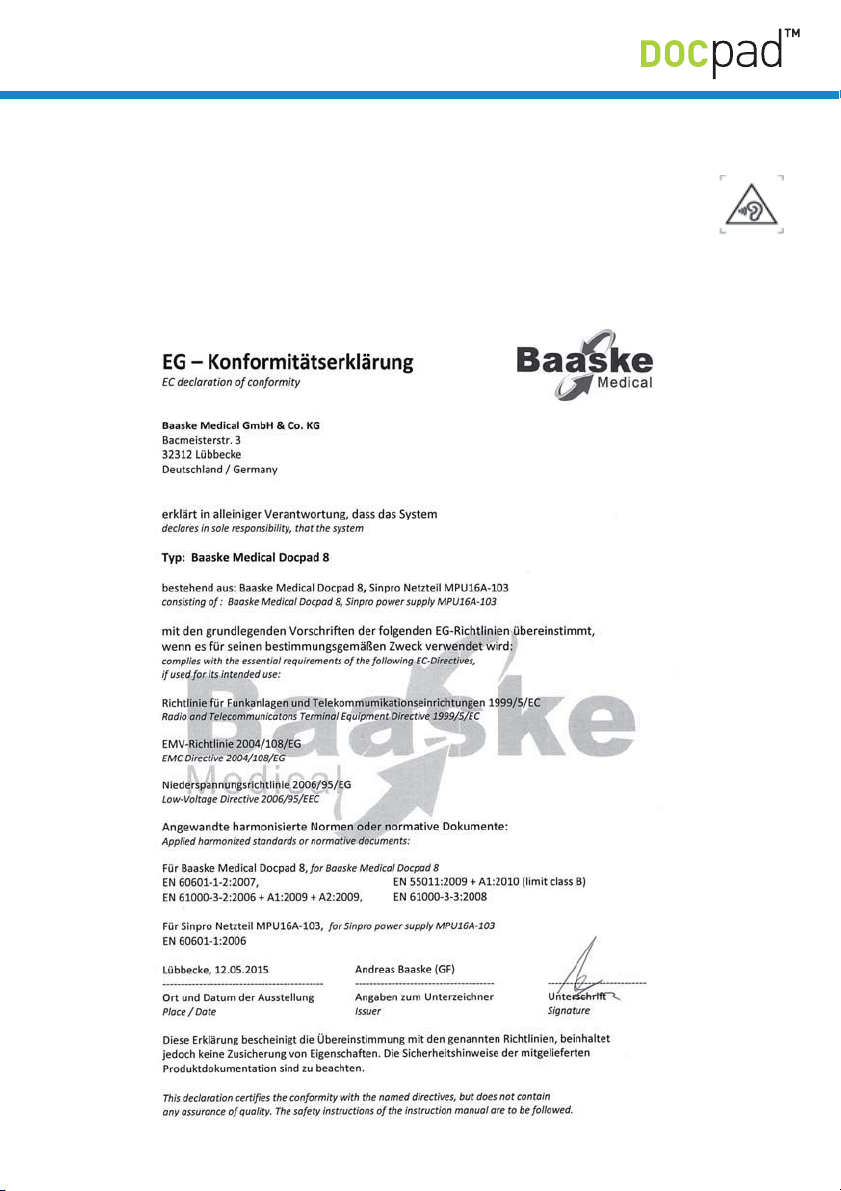

EG-Konformitätserklärung
Um mögliche Hörschäden zu vermeiden, hören Sie nicht über eine längeren Zeitraum bei einer hohen Lautstärke.
WLAN 802.11 a/n Bandweiten sind nur für die Verwendung in Gebäuden geeignet.
9
