Baumer PA201 Bedienungsanleitung
03.13 •171.55.332/1 •81072483
Irrtum sowie Änderungen in
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Sauf erreurs et sous réserve de
modifications techniques et design.
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62 •DE-78056 Villingen-Schwenningen
Phone +49 7720 942-0 •Fax +49 7720 942-900
Betriebs-
anleitung
Prozessanzeigen
PA201
1
2
2.1
3
3.1
3.2
3.3
3.4
4
4.1
4.2
4.3
5
5.1
6
Operating
Instructions
Process displays
PA201
Contenu Page
Consignes de
sécurité 22
Description 24
Caractéristiques principales 24
Raccorder l‘appareil 24
Raccordement des conn. 24
Entrées / sorties 25
Alimentation 25
Exemples de raccordements 25
Mode consultation et
programmation 26
Configuration de l‘entrée 27
Configuration de l‘affichage 27
Verrouillage de la program. 27
Caractéristiques techniques
28
Dimensions 29
Références de commande 29
Inhalt Seite
Allgemeines /
Sicherheitshinweise 2
Beschreibung 4
Systembeschreibung 4
Gerät anschliessen 4
Anschlussbelegung 4
Ein- und Ausgänge 5
Betriebsspannung anschl. 5
Anschlussbeispiele 5
Bedienerebene -
Programmierebene 6
Eingangskonfiguration 7
Anzeigen-Konfiguration 7
Programmierung sperren 7
Technische Daten 8
Abmessungen 9
Bestellbezeichnung 9
Content Page
General /
Safety instructions 12
Description 14
System description 14
Connecting the device 14
Terminal assignment 14
Inputs and outputs 15
Voltage supply connection 15
Wiring examples 15
Operating mode -
Programming mode 16
Input configuration 17
Display configuration 17
Programming lock 17
Technical data 18
Dimensions 19
Part number 19
Guide
utilisateur
Afficheur de process
PA201
PA201
2www.baumer.com
Allgemeines
Nachfolgend finden Sie die Erklärungen der verwendeten Symbole
dieser Betriebsanleitung.
Zeichenerklärung Dieses Zeichen bedeutet ausführende Tätigkeiten.
●Dieses Zeichen steht für ergänzende technische Informationen.
Dieses Symbol steht vor jenen Textstellen, die besonders zu
beachten sind, damit der ordnungsgemässe Einsatz des Gerätes
gewährleistet ist.
Dieses Symbol steht vor jenen Textstellen, die zusätzliche wichtige
Informationen liefern.
Kursivschrift Zum schnellen Auffinden von Informationen sind wichtige Begriffe in
der linkenTextspalte kursiv wiedergegeben.
1 Sicherheitshinweise
Allgemeine Hinweise
Das Gerät ist nach den anerkannten Regeln derTechnik entwickelt
und gebaut worden. Das Gerät hat das Herstellerwerk betriebsbereit
und in sicherheitstechnisch einwandfreiem Zustand verlassen!
Um diesen Geräte-Status zu erhalten, ist es erforderlich, dass Sie
das Gerät
- bestimmungsgemäss,
- sicherheits- und gefahrenbewusst,
- unter Beachtung dieser Betriebsanleitung und insbesondere dieser
Sicherheitshinweise installieren/betreiben!
Stellen Sie sicher, dass das Personal die Betriebsanleitung, und hier
besonders das Kapitel „Sicherheitshinweise“, gelesen und verstan-
den hat. Ergänzend zur Betriebsanleitung sind allgemeingültige ge-
setzliche und sonstige verbindliche Regelungen zur Unfallverhütung
und zum Umweltschutz zu beachten und sicherzustellen.
Diese Anleitung ist eine Ergänzung zu bereits vorhandenen Doku-
mentationen (Datenblatt, Montageanleitung, Katalog).
Bestimmungsgemässe Verwendung
Das Einsatzgebiet des Gerätes umfasst das Steuern und Überwa-
chen von industriellen Prozessen in der Metall-, Holz-, Kunststoff-,
Papier-, Glas-, Textilindustrie u. ä.
Das Gerät darf nur
- in ordnungsgemäss eingebautem Zustand und den
- entsprechenden Angaben der Technischen Daten betrieben werden
PA201
www.baumer.com 3
Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter
ist nicht bestimmungsgemäss und kann in Verbindung mit den zu
steuernden/überwachenden Anlagen/Maschinen/Prozessen zu
- tödlichen Verletzungen,
- schweren Gesundheitsschäden,
- Sachschäden oder
- Schäden an den Geräten führen!
Die Überspannungen, denen das Gerät an den Anschlussklemmen
ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II
(siehe Technische Daten) begrenzt sein!
Das Gerät darf nicht
- in explosionsgefährdeten Bereichen,
- als Medizingeräte,
- in Einsatzbereichen, die nach EN 61010 ausdrücklich genannt sind,
betrieben werden!
Wird das Gerät zur Steuerung/Überwachung von Maschinen oder
Prozessen benutzt, bei denen infolge Ausfall/Fehlfunktion oder Fehl-
bedienung des Gerätes
- eine lebensbedrohende Gefahr,
- gesundheitliche Risiken oder
- die Gefahr von Sach- oder Umweltschäden entstehen könnte(n),
dann müssen entsprechende Sicherheitsvorkehrungen getroffen
werden!
Manipulationen am Gerät können dessen Funktionssicherheit negativ
beeinflussen und somit Gefahren hervorrufen!
Führen Sie keine Reparaturen am Gerät durch! Schicken Sie defekte
Geräte an den Hersteller zurück!
Installation/Inbetriebnahme
Bei Veränderungen (einschliesslich des Betriebsverhaltens), die die
Sicherheit beeinträchtigen, ist das Gerät sofort ausser Betrieb zu set-
zen. Bei Installationsarbeiten an den Geräten ist die Stromversor-
gung unbedingt abzuschalten. Installationsarbeiten dürfen nur von
entsprechend ausgebildeten Fachkräften ausgeführt werden.
Nach korrekter Montage und Installation ist das Gerät betriebsbereit.
Wartung/Instandsetzung
Stromversorgung aller beteiligten Geräte unbedingt abschalten.
Wartungs- und Instandsetzungsarbeiten dürfen nur von entspre-
chend ausgebildeten Fachkräften ausgeführt werden.
Bei erfolgloser Störungssuche darf das Gerät nicht weiter eingesetzt
werden. Setzen Sie sich bitte mit dem Hersteller in Verbindung.
PA201
4www.baumer.com
2 Beschreibung
2.1 Systembeschreibung
Die Prozessanzeige eignet sich zu Darstellung vonTemperaturen in
industriellen Einsatzgebieten.
- Eingang für Thermoelemente J, K, T und Pt100
- Anzeige in °C (1/10 °C) oder °F (1/10 °F)
- LED-Anzeige, 4-stellig und programmierbar
- DIN-Gehäuse 48 x 24 mm
Anzeige
4-stellige Anzeige
Fläche für Einheitenaufkleber
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie eini-
ge Anschlussbeispiele vorgestellt.
3.1 Anschlussbelegung
%HWULHEVVSDQQXQJ
3W&RPPRQ
3W7KHUPRHOHPHQW
3W7KHUPRHOHPHQW
$QDORJHLQJlQJH
Litzenanschluss aus Gründen des Berührungsschutzes nach
EN61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
PA201
www.baumer.com 5
3.2 Ein- und Ausgänge
Thermoelement Auflösung (°) Auflösung (0,1°)
Pt100 -200...+800 °C
-328...+1472 °F
-100,0...+200,0 °C
-148,0...+392,0 °F
Thermoelement J -50...+850 °C
-58...+1562 °F
Thermoelement K -50...+1250 °C
-58...+2282 °F
Thermoelement T -200...+400 °C
-328...+752 °F
Analogeingang
Vergleichstellenkompensation -10...60 °C
Messstrom Pt100 <1,3 mA
Leitungswiderstand Max. 40 Ω
3.3 Betriebsspannung anschliessen
Es stehen verschiedene Betriebsspannungen zur Verfügung.
Das Gerät muss netzseitig über die empfohlene externe Sicherung
betrieben werden.
Betriebsspannung externe Absicherung
85...265 VAC, (50/60 Hz) und 100...300 VDC
M 100 mA
21...53 VAC, (50/60 Hz) und 10,5...70 VDC M 500 mA
3.4 Anschlussbeispiel
Anschluss Pt100
Pt100
Anschluss
Thermoelement
Thermoelement
-+
PA201
6www.baumer.com
4 Bedienerebene - Programmierebene
Bedienerebene
Das Gerät befindet sich nach dem Einschalten der Betriebsspannung
automatisch in der Bedienerebene. Es wird der aktuelle Wert ange-
zeigt.
Programmierebene
Das Gerät wird mittels drei Tasten parametriert. Diese befinden sich
auf der unteren Seite des Frontrahmens.
Tastatur
(Sicht von unten)
Tastenfunktion
Taste
Dient zum Einstieg in die Programmierebene und zur Auswahl der
Programmierzeile.
Taste
Dient zur Funktionsauswahl in der Programmierzeile.
Taste
Ohne Funktion.
Programmiervorgang
1. Taste drücken, [Pro] wird angezeigt für Einstieg in die Program-
mierung. Nach wiederholtem Tastendruck erscheint die erste
Programmierzeile (Auswahl Eingangsignal).
2. Die benötigten Programmierzeilen mittels der zwei Tasten und
parametrieren.
3. Nach der letzten Programmierzeile werden, durch Drücken der
Taste , die Parameter automatisch gespeichert und kurz [Stor]
angezeigt bevor das Gerät selbstständig die Programmierebene
verlässt.
4. Der Einstieg in die Programmierung kann in der Programmier-
ebene gesperrt werden. Die verschiedenen Programmierzeilen
können dann nur visualisiert aber nicht geändert werden. Beim
Einstieg in die Programmierebene erscheint dann [dAtA] anstelle
von [Pro].
PA201
www.baumer.com 7
4.1 Eingangskonfiguration
Auswahl Eingangsignal
Pt100
Thermoelement J
Thermoelement K
Thermoelement T
4.2 Anzeige-Konfiguration
Auflösung (*)
Auflösung in 1/10 Grad
Auflösung in Grad
(*) Die Auflösung ist beiThermoelementen nicht programmierbar,
die Anzeige erfolgt immer in Grad.
Anzeige-Einheit
Grad Celsius
Grad Fahrenheit
4.3 Programmierung sperren
Der Zutritt zur Programmierzeile „Programmierung sperren“
erfolgt am Ende der Anzeige-Konfiguration wie folgt:
Nach Auswahl Anzeige-Einheit (°C oder °F Taste) 5 s gedrückt
halten. Ziffer 0 oder 1 bei “LC“ eingeben.
Programmiersperre inaktiv
Programmiersperre aktiv
Wenn die Programmierung gesperrt ist können die Programmierzei-
len nur noch visualisiert, aber nicht geändert werden. Beim Einstieg
in die Programmierebene erscheint dann [dAtA] anstelle von [Pro].
PA201
8www.baumer.com
5 Technische Daten
Technische Daten - elektrisch
Betriebsspannung 21...53 VAC (50/60 Hz) oder
10,5...70 VDC
85...265 VAC (50/60 Hz) oder
100...300 VDC
Leistungsaufnahme 1,8 W
Anzeige LED, 7-Segment Anzeige (mit 60
Einheitenaufkleber für Front)
Stellenzahl 4-stellig
Ziffernhöhe 10 mm
Anzeigenbereich -1999...9999 („OuE“ als overflow
Anzeige)
Anzeigenrefresh 250 ms
A/D-Wandler Prinzip ∑∆
Auflösung 16 Bit
Messrate 25/s
Messgenauigkeit:
Pt100 1° ±(0,2%+1Digit)
Pt100 0,1° ±(0,2%+4Digit)
Temperaturkoeff. 100ppm/°C
Thermoelement ±(0,4 % +2 Digit)
Analogeingang Temperatur: Pt100,
Thermoelemente J,K,T
Programmierbare Messbereich
Parameter Auflösung 0,1 oder 1 °C/°F
Einheit °C/°F
Datenspeicherung >10 Jahre im EEPROM
Auslegung Schutzklasse II
DIN EN 61010-1 Überspannungskategorie II
Verschmutzungsgrad 2
Störaussendung DIN EN 61000-6-3
Störfestigkeit DIN EN 61000-6-2
PA201
www.baumer.com 9
Technische Daten - mechanisch
Umgebungstemperatur -10...+60 °C
Lagertemperatur -25...+85 °C
Relative Luftfeuchte 95 % nicht betauend
Anschluss Federkraftklemme steckbar
Aderquerschnitt 1 mm² (Raster 2,54)
2,5 mm2(Raster 7,62)
Schutzart DIN EN 60529 IP 65 (frontseitig)
Bedienung / Tastatur 3 Kurzhubtasten unter Frontrahmen
Gehäuseart Einbaugehäuse
Abmessungen B x H x L 48 x 24 x 106 mm
Montageart Frontplatteneinbau mit Spannrahmen
Werkstoffe Gehäuse: Polycarbonat UL 94V-0
Masse ca. 50 g

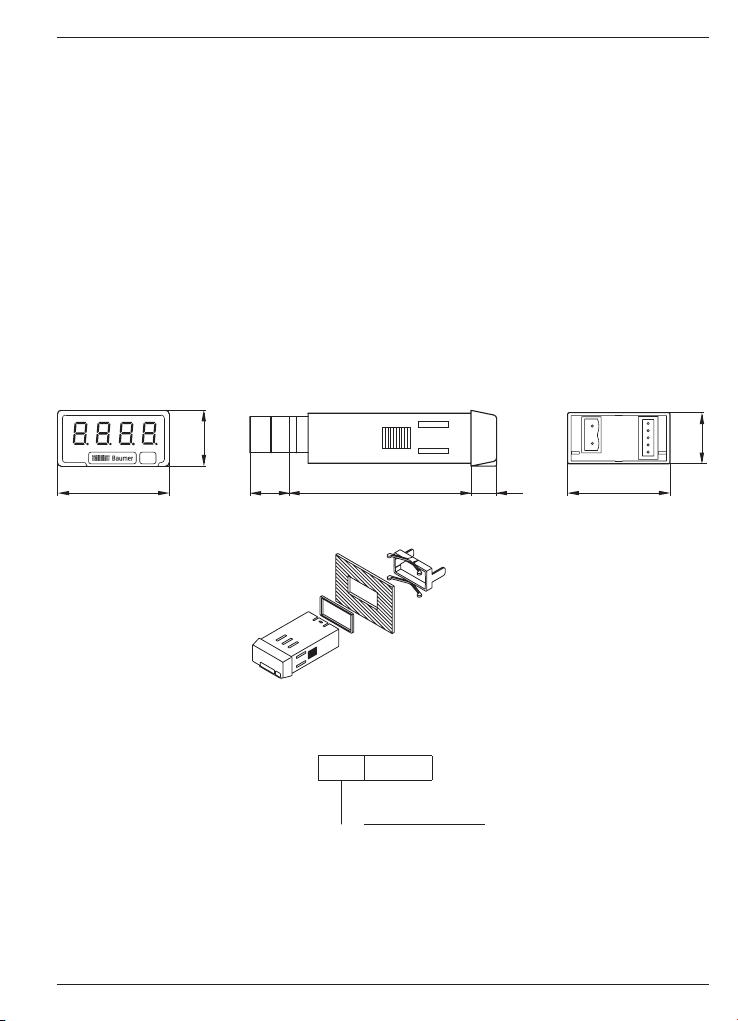

5.1 Abmessungen
PA201 - ohne Spannrahmen
PA201 - Spannrahmenmontage
6 Bestellbezeichnung
PA201.00 AX01
Betriebsspannung
4 85...265 VAC und 100...300 VDC
5 21...53 VAC und 10,5...70 VDC
PA201
10 www.baumer.com
Inhaltsverzeichnis
Sprachen:
Andere Baumer Monitor Handbücher
Baumer
Baumer PA418 Bedienungsanleitung
Baumer
Baumer PA210 Bedienungsanleitung
Baumer
Baumer N 152 Bedienungsanleitung
Baumer
Baumer PA408 Bedienungsanleitung
Baumer
Baumer NE1218 Bedienungsanleitung
Baumer
Baumer N153 Bedienungsanleitung
Baumer
Baumer PA220 Bedienungsanleitung
Baumer
Baumer PA203 Bedienungsanleitung
Baumer
Baumer PCD41 PX01 Series Bedienungsanleitung
