BEATFOXX GA-40LP GoldenAge-LP Bedienungsanleitung
GA-40LP GoldenAge-LP
Bedienungsanleitung / User manual
ArtNr 00048692
Version 08/2020
Vielen Dank, dass Sie sichfür die Beatfoxx
GA-40LP Golden Age Jukebox
entschieden haben. Bitte lesen Sie diese Anleitung vor der
Inbetriebnahme gut durch und beachten Sie alle Hinweise.
Sicherheitshinweise: Vermeiden Sie Kontakt mit
Feuchtigkeit und Wasser sowie Hitze. Achten Sie auf
ausreichend Belüftung um Überhitzung zu vermeiden.
Verwenden Sie nur das mitgelieferte Zubehör und Netzkabel.
Verwenden Sie das Gerät nicht in der Nähe von leicht entzündlichen
Materialien. Dauerhafte Vibrationkanndas Gerät beschädigen. Wenn
Sie das Gerät für längere Zeit nicht benutzen, schalten Sie es ab und
trennen Sie die Stromversorgung. Wenn Probleme auftreten, öffnen
Sie das Gerät nicht und lassen Sie alle eventuellen Reparaturen von
Fachpersonal ausführen. Öffnen Sie das Gerät nicht (Gefahr eines
elektrischen Schlages).
Erstes Einschalten / Stromversorgung:
Stellen Sie die Jukebox auf einen ebenen und stabilen
Untergrund. Verwenden Sie nur Netzspannungen die der
Spezifikation im Anhang entsprechen. Benutzen Sie zum
Betreiben der Jukebox nur das mitgelieferte Netzteil. Schalten Sie die
Juke-Box mit dem An/Aus-Schalter an.
Zum Abspielen von LPs legen Sie
diese auf den Plattenspieler (siehe
Bild). Verschmutzte LPs reinigen
Sie mit einem weichen trockenen
Tuch. Achten Sie darauf, dass die
LP dabei nicht verkratzt oder
beschädigt wird. Stark verschmutzte
oder verkratzte LPs können evtl.
nicht abgespielt werden.
DEUTSCH

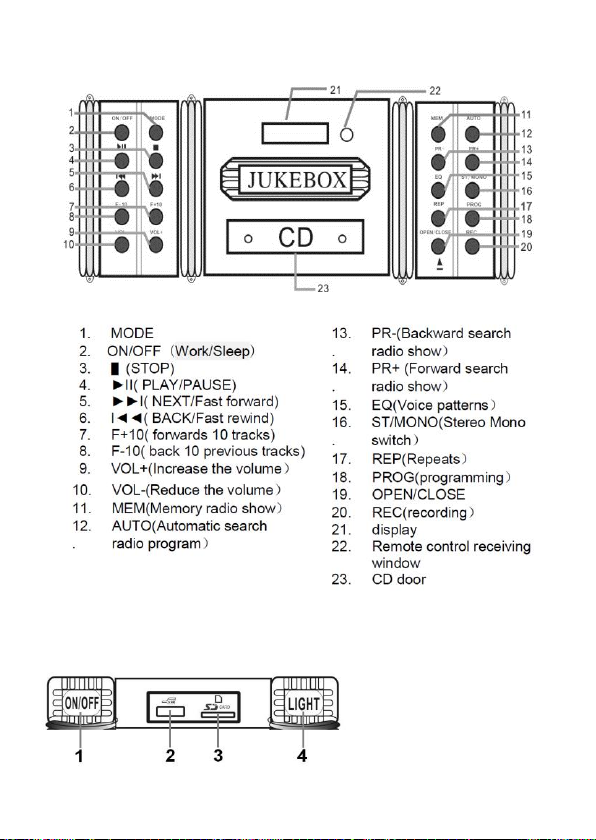

Bedienelemente
1. ON/OFF
2. USB Slot
3. SD Card Slot
4. LIGHT
1. MODE
2. ON/OFF（Work/Sleep）
3. ▇(STOP)
4. ►II( PLAY/PAUSE)
5. ►►I( NEXT/Fast forward)
6. I◄◄( BACK/Fast rewind)
7. F+10( forwards 10 tracks)
8. F-10( back 10 previous tracks)
9. VOL+(Increase the volume）
10. VOL-(Reduce the volume）
11. MEM(Memory radio show）
12. AUTO(Automatic search
. radio program）
13. PR-(Backward search
. radio show）
14. PR+ (Forward search
. radio show）
15. EQ(Voice patterns）
16. ST/MONO(Stereo Mono
. switch）
17. REP(Repeats）
18. PROG(programming）
19. OPEN/CLOSE
20. REC(recording）
21. display
22. Remote control receiving
window
23. CD door

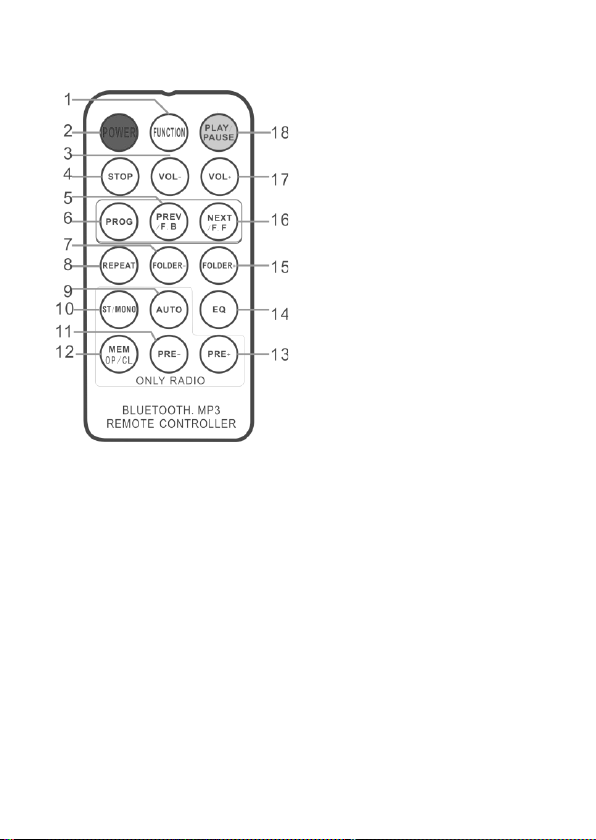

IR-Fernbedienung
1. Funktion / Mode
2. Ein/Aus Schalter
3. Lautstärke (Vol) -
4. Stop
5. PREV / fast back
6. Program
7. Folder (Ordner) -
8. Repeat
9. Auto
10. Stereo / Mono
11. PRE -
12. Memory, Open / Close
13. PRE +
14. EQ
15. Folder (Ordner) +
16. Next / fast forward
17. Lautstärke (Vol) +
18. Start / Pause
Bedienung: Die Beatfoxx GA-40LP Jukebox arbeitet in 5
Betriebsarten (Modes) FM-Radio, CD/LP-Player, USB/SD-Player,
Bluetooth BT Player und AUX-In. Die Bedienung des Geräts erfolgt
über die Tasten am Player oder wahlweise mit der IR-Fernbedienung
(richten Sie diese direkt auf die Empfangsdiode am Player). Mit der
Taste „Function“ (1) schalten Sie durch die Betriebsarten. Am Display
wird die jeweilig aktive Betriebsart angezeigt.
Schallplattenspieler
Um Schallplatten abzuspielen, stellen Sie sicher, dass Sie den
Schalter auf der Rückseite der Jukebox in den PH Modus schalten.
Rückseite des Geräts:
Ist der Schalter auf AUX Modus gestellt, ist
die Plattenspielerfunktion ausgeschaltet und kann nicht genutzt
werden.
1.Drücken Sie die Taste "MODE" auf der Vorderseite, bis die LED-
Anzeige "PH" anzeigt. Legen Sie die Schallplatte auf den
Plattenteller und wählen Sie die Player-Geschwindigkeit 33/45/78.
Setzen Sie die Nadel vorsichtig auf die Schallplatte (Details finden Sie
auf Seite 5, Abbildung 2-1). Die Platte beginnt zu spielen.
2. HINWEIS: Der Tonarm kehrt nicht automatisch zur Tonarmauflage
zurück, wenn das Ende der Platte erreicht ist. Bitte führen Sie diesen
manuell zurück.
3.Hinweis: Wenn sich der Schalter "AUTO / STOP" im "OFF" -Modus
befindet, wird der Plattenteller nach Beendigung der Wiedergabe
nicht automatisch gestoppt. Bitte stoppen Sie das manuell.
Bluetooth BT: drücken Sie die MODE-Taste bis „bt“ am Display
erscheint. Das Gerät ist bereit für BT-Kopplung. Schalten Sie die BT-
Funktion an Ihrem BT-Player (Smartphone/Tablet/etc.) ein und
suchen Sie nach BT-Geräten (benutzen Sie notfalls das Handbuch
Ihres BT-Players, falls Sie Probleme haben). Das Gerät meldet sich
mit “JUKEBOX”. Bauen Sie eine Verbindung auf und aktivieren Sie
das Abspielen Ihrer Musikdateien. Die Bedien-funktionen Start/Stop
(>II), Next (>>I), Prev (I<<) und Lautstärke sind von Ihrem BT-Player,
von den Tasten am Gerät und auch auf der IR-Fernsteuerung aktiv.
FM Radio: In Betriebsart Radio können Sie Radiosender im FM-
Bereich 87.5-108MHz empfangen die aktuelle Frequenz wird jeweils
angezeigt. Mit der Taste Stereo/Mono können Sie zwischen
Mono/Stereoempfang wählen, dies kann die Empfangsqualität
verbessern (Rauschen eliminieren). Manuelle Senderwahl: mit den
Tasten Next/Back können Sender manuell eingestellt werden.
Automatische Senderwahl: Drücken Sie die Taste „AUTO“ zum
Starten der automatischen Sendersuche. Wenn die Sender gefunden
und abgelegt sind können Sie diese mit den Tasten „PRE-„ oder
„PRE+“ abrufen.
USB Player / SD-Card Player: Drücken Sie die MODE Taste bis die
gewünschte Betriebsart „SD----„ oder „USB---„ angezeigt wird. In
Betriebsart USB/SD können Sie MP3 Dateien welche auf einem USB
Stick oder SD-Card gespeichert sind abspielen. Mit den
Kontrolltasten Mit den Tasten Start/Pause (>II), Stop, Next (>>I), Prev
(I<<) am Gerät oder Fernbedienung steuern Sie die Wiedergabe. Mit
der Taste „REP“ Repeat können Sie folgende Funktionen aktivieren:
ein Titel wird wiederholt (REP One), alle Titelwerden wiederholt (REP
All) oder zufälligeWiedergabe (RAN Random). Mit Taste „Programm“
können sie auf den Speicherplätzen P01 bis P20 20 Titel hinterlegen
die sie abgespielt haben möchten. Drücken Sie Play/Pause um den
Programmiervorgang zu beenden und das Abspielen zu starten.
CD-Player: drücken Sie die MODE Taste bis „----“am Display
erscheint, der CD Player liest die CD Daten ein und zeigt Ihnen die
Anzahl der Titel an. Mit den Tasten Start/Pause (>II), Stop, Next
(>>I), Prev (I<<) am Gerät oder Fernbedienung steuern Sie die
Wiedergabe. Die Repeat Taste ist wie unter USB/SD beschrieben
aktiv.
AUX In: drücken Sie die MODE Taste bis „AUX“ am Display
erscheint. Mit einem dem Stereo-Audiokabel (3.5mm Klinke) können
Sie ein externes Gerät an der Geräterückseite anschließen.Setzen
Sie den Schieberegler an der Geräterückseite auf AUX. Die
Abspielsteuerung erfolgt über das angeschlossene Gerät. Lautstärke
und EQ können an der GA-40 Jukebox erfolgen.
Klangregelung: Drücken Sie am Gerät oder Fernbedienung
mehrmals die EQ-Taste, am Display erscheinen die Klang-
Einstellungen Rock/Pop/Jazz/Flat/Classic.
Chinch Out (Geräterückseite): hier können sie das Audiosignal an
ein anderes Gerät (Mischpult, Verstärker, etc.) verbinden.
Uhrzeit: um die Uhrzeit zu stellen drücken Sie die „Programm“ Taste
ca. 3sec. Im Display erscheint „12-H“ und sie können mit den
Next/Prev Tasten zwischen 12h/24H-Anzeige wählen. Nach
erneutem Drücken der „Programm“ Taste können sie mit Next/Prev
die Stunden einstellen, nach erneutem Drücken der „Programm“
Taste die Minuten.
WEEE Erklärung
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen
und hergestellt, die recycelbar sind und wieder verwendet werden können.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende
ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte
entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder
im Recycling Center. Bitte helfen Sie mit, die Umwelt, in der wir leben, zu erhalten.
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben
entsprechen dem Stand bei Drucklegung. Für die Richtigkeit und Vollständigkeit der
enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt Musikhaus Kirstein
GmbH keinerlei Gewähr. Abgebildete Farben und Spezifikationen können geringfügig vom
Produkt abweichen. Musikhaus Kirstein GmbH - Produkte sind nur über autorisierte Händler
erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von Musikhaus
Kirstein GmbH und haben keinerlei Befugnis, die Musikhaus Kirstein GmbH in irgendeiner
Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden. Diese
Bedienungsanleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder
Nachdruck, auch auszugsweise, und jede Wiedergabe der Abbildungen, auch in
verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma Musikhaus Kirstein
GmbH gestattet.
CE-Konformität
VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Musikhaus Kirstein GmbH, dass der Funkanlagentyp [Beatfoxx GA-40LP] der
Richtlinie2014/53/EU
entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar:
http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_000486
92.pdf
Thank you for purchasing the Beatfoxx
GA-40LP Golden Age Jukebox. Read
these instructions carefully before operating the unit. Please heed all
safety warnings and keep these instructions for future reference.
Follow all instructions.
Precautions: Donot usethis device near water, moisture
or heat. Make sure that the ventilation openings are
unobstructed at all times during operation. Only use
attachments/accessories specified by the manufacturer. Do not use
the machine near flammable materials. Exposure to intense or
prolonged vibration can damage the unit. If you do not use it for a long
time, turn it off and disconnect the power supply. Refer all servicing
to qualified service personnel. Servicing is required when the device
has been damaged in any way, such as liquid has been spilled. Do
not open the device.
Power On: place the Jukebox on a flat and stable stand, surface or
table. Use only the delivered power supply in package.
To play LPs, place them on the
record player (see picture).
Clean dirty LPs with a soft, dry
cloth. Make sure that the LP is
not scratched or damaged.
Highly contaminated or
scratched LPs my not be
played.
ENGLISH
Controls
1. ON/OFF
2. USB Slot
3. SD Card Slot
4. LIGHT
