Behringer EUROLIGHT FLOOD PANEL FP150 Bedienungsanleitung

快速启动向导

EUROLIGHT

FLOOD PANEL FP150

Compact Floodlight with 150 RGB LEDs

V 1.0

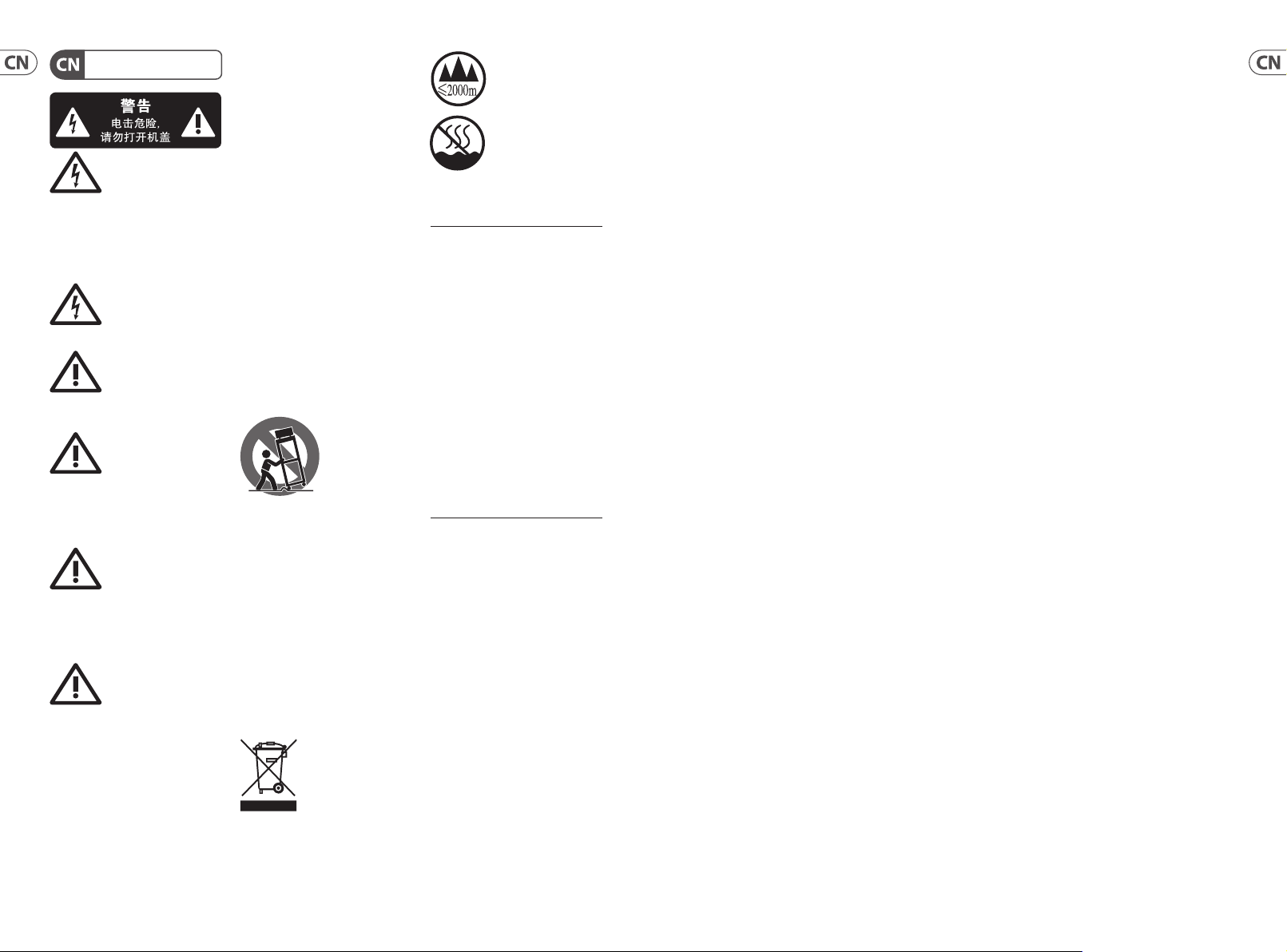

带有此标志的终端

设备具有强大的电

流, 存在触电危险。仅限使用

带有 ¼'' TS 或扭锁式插头的高

品质专业扬声器线。所有的安

装或调整均须由合格的专业人

员进行。

此标志提醒您, 产品

内存在未绝缘的危

险电压, 有触电危险。

此标志提醒您查阅

所附的重要的使用

及维修说明。请阅读有关

手册。

小心

为避免触电危险,

请勿打开机顶盖 (或背面挡

板)。设备内没有可供用户维

修使用的部件。请将维修事项

交由合格的专业人员进行。

小心

为避免着火或触电

危险, 请勿将此设备置于雨淋

或潮湿中。此设备也不可受液

体滴溅, 盛有液体的容器也不

可置于其上, 如花瓶等。

小心

维修说明仅是给

合格的专业维修人员使用的。

为避免触电危险, 除了使用说

明书提到的以外, 请勿进行任

何其它维修。所有维修均须由

合格的专业人员进行。

1. 请阅读这些说明。

2. 请妥善保存这些说明。

3. 请注意所有的警示。

4. 请遵守所有的说明。

5. 请勿在靠近水的地方使

用本产品。

6. 请用干布清洁本产品。

7. 请勿堵塞通风口。安装本

产品时请遵照厂家的说明。

8. 请勿将本产品安装在热

源附近, 如暖气片, 炉子或其

它产生热量的设备 ( 包括功

放器)。

9. 请勿移除极性插头或接

地插头的安全装置。接地插头

是由两个插塞接点及一个接

地头构成。若随货提供的插头

不适合您的插座, 请找电工更

换一个合适的插座。

10. 妥善保护电源线, 使其不

被践踏或刺破, 尤其注意电

源插头、多用途插座及设备连

接处。

11. 请只使用厂家指定的附属

设备和配件。

12. 请只使用

厂家指定的

或随货销售的

手推车, 架子,

三角架, 支架

和桌子。若使

用手推车来搬运设备, 请注意

安全放置设备, 以避免手推车

和设备倾倒而受伤。

13. 遇闪电雷鸣或长期不使用

本设备时, 请拔出电源插头。

14. 所有维修均须由合格的

维修人员进行。设备受损时需

进行维修, 例如电源线或电源

插头受损, 液体流入或异物落

入设备内, 设备遭雨淋或受潮,

设备不能正常运作或被摔坏。

15. 本设备连接电源时一定要

有接地保护。

16. 若电源插头或

器具耦合器用作

断电装置, 应当保

证它们处于随时可

方便操作状态。

17. 本产品仅适用

于海拔 2000 米以

下地区, 本产品仅

适用于非热带气

候条件下。

对于任何因在此说明书提到

的全部或部份描述、图片或

声明而造成的损失, Music Tribe

不负任何责任。技术参数和

外观若有更改, 恕不另行通

知。所有的商标均为其各自所

有者的财产。 Midas, Klark Teknik,

Lab Gruppen, Lake, Tannoy,

Turbosound, TC Electronic, TC Helicon,

Behringer, Bugera, Oberheim,

Auratone, Aston Microphones 和

Coolaudio 是 Music Tribe Global

Brands Ltd. 公司的商标或注册

商标。 © Music Tribe Global Brands

有关音乐集团保修的适用条

款及其它相关信息, 请登陆

musictribe.com/warranty 网站查看

完整的详细信息。

重要的安全须知

法律声明

保修条款

2 3

快速启动向导

FLOOD PANEL FP150

特征

前面板

(1) 泛光面板

(2) 安装支架紧固器

(3) 安装支架

后面板

(4) 带保险丝座的交流电源输入连接器

(5) 交流电源输出连接器

(6) DMX 输入

(7) DMX 输出

(8) 显示和导航按钮

(9) 附加安全附件

特性

•• 专业 15 瓦平板紧凑型发光二极管泛光灯

•• 非常适合墙壁投光, 舞台照明, 活动和派对

•• 灯中有 150 个红色, 绿色, 蓝色超亮 10 毫米发

光二极管

•• 系统可通过 DMX 控制台, 主/从, 集成显示和可

选遥控器操作

•• 独立操作, 具有 16 个编程自动节目和 17 个色

彩宏

•• 板载声光麦克风模块, 用于从音乐节拍自动创

建灯光秀

•• 电源链可使多个单元以菊花链连接, 节省时间

和额外的延长线

•• 紧凑 30 度光束角

•• 双支架可用于地面或桁架安装应用

(2)

(1)

(3)

(4) (5) (6) (7) (8)

(9)

4 5

快速启动向导

FLOOD PANEL FP150

(1) (2) (3) (4)

(5) (7)

(6) (8)

显示功能：

按 MENU 按钮进入菜单选项, 按住 MENU 切换菜单项。按 ENTER 按钮进入所需的功能, 显示屏将闪烁,

然后使用 UP / DOWN 按钮导航并选择所需的设置。按 ENTER 保存并确认, 或按 MENU 返回而不保存。

主要功能如下：

Menu Options and Settings Description

Addr A001-512 向上/向下选择地址, 从 1 到512

ChAn 5Ch/8Ch DMX 通道选择 5/8 通道模式

MASL MASt 激活主模式选项

SLAv 激活从模式: 当连接到 DMX 输入时, 从单元复制主单元

CoLo Co- 激活色彩模式, 选择以下 16 种预设颜色之一

Co01 预设颜色 1 红色

Co02 预设颜色 2 绿色

Co03 预设颜色 3 蓝色

Co04 预设颜色 4 白色

Co05 预设颜色 5 青柠色

Co06 预设颜色 6 皇家紫色

Co07 预设颜色 7 橙色

Co08 预设颜色 8 水绿色

Co09 预设颜色 9 紫色

Co10 预设颜色 10 金色

Co11 预设颜色 11 青色

Item No. Silkscreen Function

Button:

1MENU

激活主菜单并在菜单项

之间切换。关闭打开的子

菜单而不保存

2DOWN 将显示的值减少一个/导

航功能

3UP 将显示的值增加一个/导

航功能

4ENTER 进入所选功能/确认并

保存

LED:

5DMX 处于 DMX 模式时, LED 灯亮

6MASTER 处于 MASTER 模式时,

LED 灯亮

7SLAVE 处于 SLAVE 模式时,

LED 灯亮

8SOUND 处于 SOUND 控制模式时,

LED 灯亮

Menu Options and Settings Description

Co12 预设颜色 12 薰衣草色

Co13 预设颜色 13 黄色

Co14 预设颜色 14 天蓝色

Co15 预设颜色 15 品红

Co16 预设颜色 16 暖白

Co17 预设颜色 17 冷白

Stro FS00-99 选择频闪频率, FS00 = 关闭, FS99 = 最大频闪速度

Auto SPEd SP01-99 激活自动模式。选择 SP01 最低速度至 SP99 最高速度

Stro FS00-99 自动模式选择频闪频率, FS00 = 关闭, FS99 = 最大频闪速度

ProG Pr- Pr01 - 16 激活节目模式。选择 PR1-16, 在 16 个预设节目中选择。

PR01-05 颜色淡出, PR06-10 颜色跳跃, PR11-16 淡入/淡出

Sped SP01-99 节目模式选择, SP01 最低速度, SP99 最高速度

Manu dIM d000-100 手动模式选择调光亮度, 0 = 关闭, 100 = 最亮

rr000-r255 手动模式选择红色发光二极管亮度, 0 = 关闭, 255 = 最亮

GG000-G255 手动模式选择绿色发光二极管亮度, 0 = 关闭, 255 = 最亮

bb000-b255 手动模式选择蓝色发光二极管亮度, 0 = 关闭, 255 = 最亮

Stro FS00-99 手动模式选择频闪频率, FS00 = 关闭, FS99 = 最大频闪速度

SoUn on 打开声音控制模式自动和节目模式将遵循音乐的节奏

oFF 关闭声音控制模式

Sens S001-100 选择声音模式的声音灵敏度, 从低到高（100）

bLnD no 当 DMX 信号中断时, 它将返回到最后选定的模式

YES 当DMX 信号中断时, 它会变黑

Led on 显示屏始终打开

oFF 显示屏将在 25-30 秒后关闭。按下任何键重新打开显示屏

Disp dISP 以正常方向显示

dSIP 以180 度翻转显示

tESt tESt 按回车（ENTER）启动测试模式, 灯将执行常规测试

FhrS 按回车（ENTER）显示节目运行时间

vEr 按回车（ENTER）显示软件版本

显示屏

6 7

快速启动向导

FLOOD PANEL FP150

交流电源连接

照明设备使用带有内置保险丝座的 IEC 交流电源输入插座。

警告！

在连接电源之前, 请确保所有交流电源都关闭。

确保当前从所有单元消耗的总电流不会超过交流电源供应的容量。

不要与调光器一起使用

交流电源必须接地, 连接到照明装置的电源必须使用 3 爪电源线。

在检查或更换内置保险丝之前, 必须断开电源。

控制设备

设备可以用下列方式控制：

1. 独立

2. 主/从

3. DMX 控制

4. 红外遥控器

独立

无需 DMX 控制器即可自行使用设备

1. 使用 COLO 菜单从 17 种预设颜色中进行选择

2. 使用 AUTO 菜单选择自动模式

3. 使用 PROG 菜单从 16 个自动预编节目中进行选择

4. 使用 SOUN 菜单选择内置节目的声音激活

5. 使用 MANU 菜单选择自定义颜色和频闪频率

主/从控制

1. 如 DMX 控制部分所示, 用 DMX 电缆连接设备。注：为了防止干扰, 同时连接的单元不超过 32 个。

2. 设置主单元：

2.1. 按第一台设备的 MENU

2.2. 按ENTER

2.3. 使用 UP 和DOWN 选择 MASt

2.4. 按ENTER （现在第一个单元是主）

2.5. 按MENU 并选择任何 COLO, AUTO, PROG, SOUN, MANU 模式

2.6. 按ENTER

2.7. 在5-10 秒的不活动后, 将激活节目模式

控制设备

Power CordPower Cord From AC Mains

3. 设置从单元：

3.1. 按MENU 并选择 MASL （在所有从单元上做相同的操作）

3.2. 按ENTER

3.3. 使用 UP 和DOWN 选择 SLAV

3.4. 按ENTER 确认

DMX Cable DMX Cable

MASTERSLAVESLAVE

Pin 3

Pin 2

DMX 控制

要使用 DMX 控制器控制设备，地址菜单用于设置每个设备的 DMX 地址代码（地址代码范围在 1-512 之间），

以便设备能够接收 DMX 信号。DMX 操作可以是 5 或8 个通道。

1. 将 DMX 控制器的输出端口连接到第一台设备的 DMX 输入端口, 并将其 DMX 输出端口连接到第二台

设备的 DMX 输入端口, 以此类推直到连接所有设备

2. 在每个设备的 ADDR 菜单中, 输入与 DMX 控制器匹配的地址代码

3. 在 CHAN 菜单中, 根据您的控制器或偏好选择 5 个或 8 个通道

4. DMX 控制器现在可以控制设备

DMX Cable DMX Cable

From DMX Controller

Pin 3

Pin 2

DMX 连接终端设备（回路连接）

在安装过程中，如果信号线铺设的距离较长或在嘈杂的环境（例如舞厅）中，建议使用 DMX 端子

（回路连接）。这样可以减少电噪声对数字控制信号的任何干扰。

DMX 终结器包括一个简单的 XLR 连接器，其 pin 2 和 3 连接到 120 Ω 电阻。请将该端子插入最后一个设备

的 XLR 输出端口。请参考下图：

8 9

快速启动向导

FLOOD PANEL FP150

IR Remote Control (Optional)

When using the remote control, the space between the device and the remote control should be kept free of obstacles.

The remote control has a range of 10 meters.

Remote Control Battery

1. The battery positive (+) should face as shown below.

2. The arrow indicates the plastic lock.

Button Function

ON/OFF Press to turn unit on, press again to turn o

AUTO Activate AUTO mode

PRG Active Show mode. Use + / - to select the preset program

from PR01 to 16

SOUND Turn Sound Control On/OFF. When ON, press + / - to adjust

the sensitivity from s001 to s100*

SPEED Activates speed setting when AUTO and PRG mode is ON.

Use + / - to adjust the speed from SP01 to SP99 *

STROBE Activates strobe. Use + / - to adjust the speed from FS00 to

FS99 *

+Press to increase the current value. Press - to decrease.

DIMMING Dimmer can be used in AUTO mode, PRG mode, SOUND mode,

and static color.

-Press to decrease the current value to a minimum value of 0.

Press + to increase.

W, R, G, B Select color for dimmer mode (White, Red, Green, Blue).

Note: W is linked to preset macro; A and UV are not available

1 - 9 Select preset color

Notes * Each press of +/- increases/decreases by 1, but if

held down, the values change faster.

DMX Channel Mode

DMX channel (choose default code)

DMX Channel (5CH)

Channel Description Numerical Value Function

1Master dimmer 0-255 Master dimmer from 0-100%

2Strobe 0 - 7 No function

8 - 15 Black out

16 -115 Strobe

116 -123 No function

124 -173 Pulse, Turn on and fade o, fade speed increase

by value

174 -181 No function

182 -231 Pulse, Fade ON and black out, fade speed increase

by value

232 -239 No function

240 -247 Thunder eect

248 -255 No function

3Red 0 - 255 Red dimmer from 0-100%

4Green 0 - 255 Green dimmer from 0-100%

5Blue 0 - 255 Blue dimmer from 0-100%

10 11

快速启动向导

FLOOD PANEL FP150

DMX Channel (8CH)

Channel Description Numerical Value Function

1Master dimmer 0 - 255 Master dimmer from 0-100%

2Strobe 0 - 7 No function

8 - 15 Black out

16 -115 Strobe

116 -123 No function

124 -173 Pulse, Turn on and fade o, fade speed increase

by value

174 -181 No function

182 -231 Pulse, Fade ON and black out, fade speed increase

by value

232 -239 No function

240 -247 Thunder eect

248 -255 No function

3Red 0 - 255 Red dimmer from 0-100%

4Green 0 - 255 Green dimmer from 0-100%

5Blue 0 - 255 Blue dimmer from 0-100%

6Color Macro 0 - 17 No function

18 -31 Preset color Red

32 -45 Preset color Orange

46 -59 Preset color Yellow

60 -73 Preset color Lime

74 -87 Preset color Green

88 -101 Preset color Aqua green

102 -115 Preset color Cyan

116 -129 Preset color Sky Blue

130 -143 Preset color Blue

144 -157 Preset color Royal purple

158 -171 Preset color Purple

172 -185 Preset color Lavender

186 -199 Preset color Magenta

200 -213 Preset color Gold

214 -227 Preset color Warm White

228 -241 Preset color White

242 -255 Preset color Cool White

Channel Description Numerical Value Function

7Preset Show 0 - 17 No function

18 -31 Preset show 1 Color Fade

32 -45 Preset show 2 Color Fade

46 -59 Preset show 3 Color Fade

60 -73 Preset show 4 Color Fade

74 -87 Preset show 5 Color Fade

88 -101 Preset show 6 Color Jump

102 -115 Preset show 7 Color Jump

116 -129 Preset show 8 Color Jump

130 -143 Preset show 9 Color Jump

144 -157 Preset show 10 Color Jump

158 -171 Preset show 11 Color Fade IN/Fade Out

172 -185 Preset show 12 Color Fade IN/Fade Out

186 -199 Preset show 13 Color Fade IN/Fade Out

200 -213 Preset show 14 Color Fade IN/Fade Out

214 -227 Preset show 15 Color Fade IN/Fade Out

228 -241 Preset show 16 Color Fade IN/Fade Out

242 -255 AUTO mode

8 Show speed and

sound control

0 - 127 Preset show speed slow to fast, Max 127

128 -255 Sound control on, increase microphone sensitivity,

Max 255

12 13

快速启动向导

FLOOD PANEL FP150

其他的重要信息

1. 在线注册。请购买 Music Tribe

产品后立即在 musictribe.com 网站

表格。这有助于我们更快更有效

率地处理您维修等事宜。请阅读

保修的相关条款及条件。

2. 无法正常工作。若您的

Music Tribe 产品无法正常工作,

我们会为您尽快修复。请联

系您购买产品的销售商。若你

所在地区没有 Music Tribe 销售

商, 请联系 musictribe.com 网站的

“WHERETOBUY” 一栏下的所列出的

子公司或经销商。

3. 电源连接。将本设备连接电源

前, 请确保使用的电压正确。保险

丝需要更换时, 必须使用相同型号

及定额的保险丝。

其他的重要信息

技术参数

Category Parameter

Light source

49 x 10mm red LED

51 x 10mm green LED

51 x 10mm blue LED

Illuminance 720 Lux @ 1 m

Beam angle 30°

Channels 5CH, 8CH

Control mode

DMX

Master-slave

Integrated display

Sound active

IR control (optional)

Display 7 segment LED

Voltage AC100~240 V, 50/60 Hz

Power consumption 16 W

Power cord daisy chain Maximum 17 units @110 V, 26 units @220 V

Dimensions (H x W x D) 259 x 261 x 67 mm

Net weight 1.9 kg

Supplied items

Flood Panel FP150

Manual

Standing bracket

IEC power cable

Optional items

Safety cable

DMX signal cable

IRC1 remote control

14 15

快速启动向导

FLOOD PANEL FP150

We Hear You

Andere Handbücher für EUROLIGHT FLOOD PANEL FP150

Inhaltsverzeichnis

Sprachen:

Andere Behringer Beleuchtungsausrüstung Handbücher

Behringer

Behringer EUROLIGHT LED DSL1 Bedienungsanleitung

Behringer

Behringer EUROLIGHT MOVING HEAD MH710 Bedienungsanleitung

Behringer

Behringer Eurolight Moving Head MH363 Bedienungsanleitung

Behringer

Behringer UP1000 Ultrapar Bedienungsanleitung

Behringer

Behringer EUROLIGHT FLOOD PANEL FP150 Bedienungsanleitung

Behringer

Behringer EUROLIGHT DIAMOND DOME DD610 Bedienungsanleitung

Behringer

Behringer DIAMOND DOME DD610 Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
