Bender UMS420 Bedienungsanleitung

Spannungsrelais für

Umschaltmodule

Bestimmungsgemäße Verwendung

Das Spannungsrelais UMS420 dient zur unterbrechungsfreien

Versorgung des Steuergerätes PRC487-29 (24 V) in OP-Leuchten-

Umschalteinrichtungen.

Aufgaben des UMS420

•Unterbrechungsfreie Versorgung des Steuergerätes

PRC487-29 (24 V) aus Leitung 1 (AC 24 V) und Leitung 2

(DC 24 V).

•Bereitschaft der Leitung 1 und 2 anzeigen (LED).

•Ausfall der Leitung 2 über Relaiskontakt melden.

Ein Transformator im Eingang der Leitung 1 gewährleistet eine

Trennung von Leitung 1 und Leitung 2.

Sicherheitshinweise allgemein

Montage, Anschluss und Inbetriebnahme nur durch Elektrofach-

kraft!

Beachten Sie unbedingt:

•die bestehenden Sicherheitsvorschriften und

•das beiliegende Blatt „Wichtige sicherheitstechnische Hin-

weise für Bender-Produkte“.

Bedienelemente

LED 1 Signalisiert Betriebsbereitschaft der Leitung 1

LED 2 Signalisiert Betriebsbereitschaft der Leitung 2

UMS 420

Voltage relay for

switchover modules

Intended Use

UMS420 is a voltage relay suitable for the uninterrupted power

supply of PRC487-29 control devices in switchover modules for

operating theatre lamps.

Characteristics

•Uninterrupted power supply of PRC487-29 control device

(24 V) from line 1 (AC 24 V) and line 2 (DC 24 V).

•LED indication for line 1 and line 2 ready for operation.

•Signalling failure of line 2 via alarm contact.

Isolation between line 1 and line 2 is guaranteed by means of a

transformer in the input of line 1.

Safety Information

Installation, connection and commissioning of electrical equip-

ment shall only be carried out by skilled persons:

Particular attention shall be paid to:

•current safety regulations and

•the enclosed sheet "Important Safety Instructions for Ben-

der Products".

Operating elements

LED 1 Signals that line 1 is ready for operation

LED 2 Signals that line 2 is ready for operation

UMS420

TBP204016deen / 03.2012

Deutsch English

2TBP204016deen / 03.2012

UMS420

Montage und Anschluss

Montage

•Montage auf Hutschiene:

Rasten Sie die rückseitigen Montageclip des Geräts auf der

Hutschiene so ein, dass ein sicherer und fester Sitz gewähr-

leistet ist.

•Schraub-Befestigung:

Bringen Sie die rückseitigen Montageclips (2. Montage-

clip erforderlich, siehe Bestellinformation) mittels Werk-

zeug in eine über das Gehäuse hinaus ragende Position.

Befestigen Sie danach das Gerät mit zwei M4-Schrauben.

Maßbild

Alle Maße in mm

Stellen Sie vor Einbau des Gerätes und vor Arbei-

ten an den Anschlüssen des Gerätes sicher, dass

die Anlage spannungsfrei ist.

Wird dies nicht beachtet, so besteht für das Perso-

nal die Gefahr eines elektrischen Schlages.

Außerdem drohen Sachschäden an der elektri-

schen Anlage und die Zerstörung des Gerätes.

90 mm

67,5

36 mm

31,1

47,5

70,5

100 mm

116 mm

Zubehör/

Accessory

Installation and connection

Installation

•DIN rail mounting:

Snap the rear mounting clip of the device into place in

such a way that a safe and tight fit is ensured.

•Screw fixing:

Use a tool to move the rear mounting clip (another mount-

ing clip required, see ordering details) into a position that

it projects beyond the enclosure. Then fix the device using

two M4 screws.

Dimension diagram

All dimensions in mm

Prior to installation and before any work is carried

out on the connecting cables, make sure that the

mains power is disconnected.

Failure to comply with this safety information

may cause electric shock to personnel.

Substantial damages to the electrical installation

and destruction of the device may occur.

TBP204016deen / 03.2012

UMS420

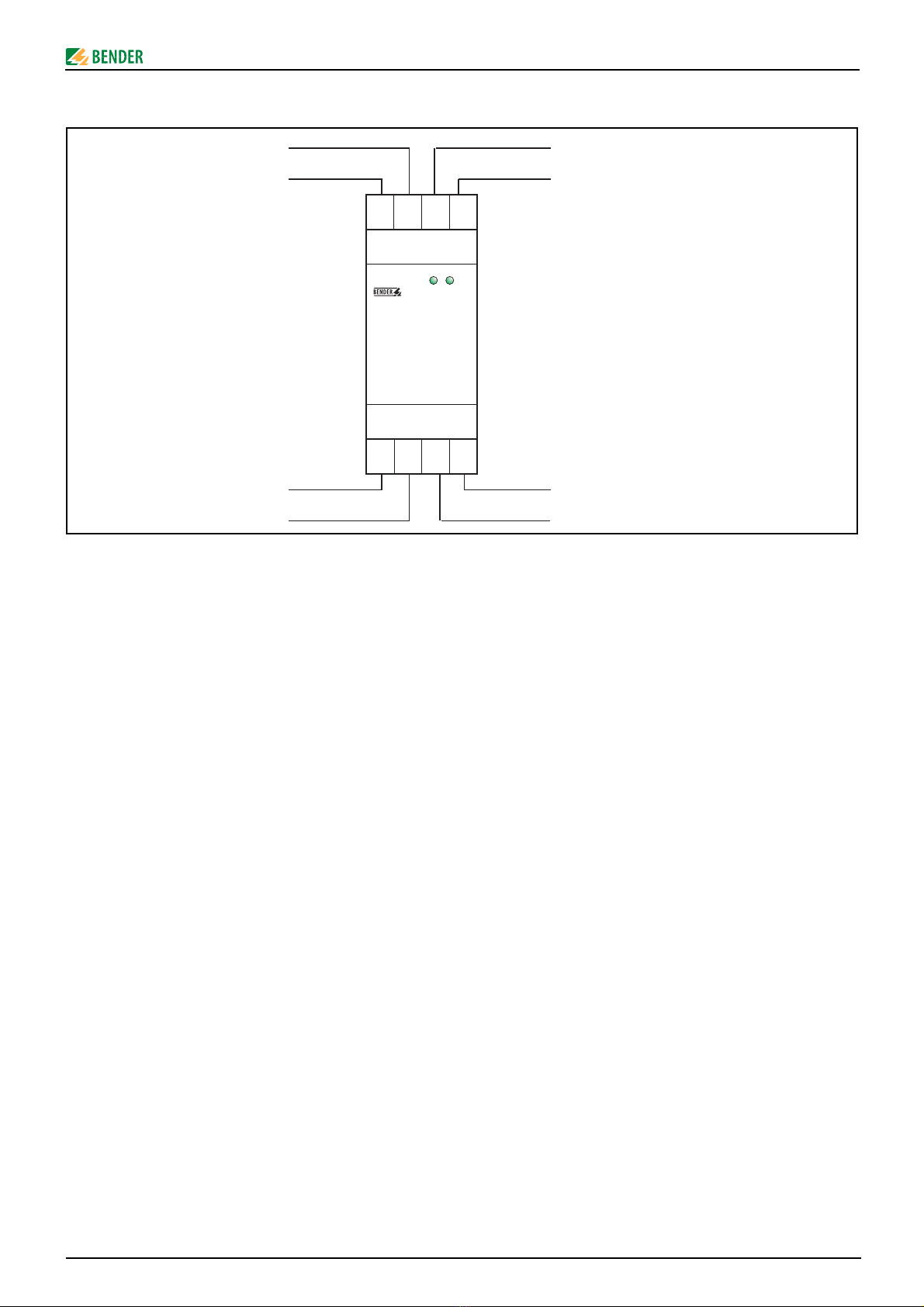

Anschluss

Legende zum Anschlussschaltbild

Normen

•DIN VDE 0100-710 (VDE 0100 Teil 710):2002-11

•ÖVE/ÖNORM E8007:2007-12-01

•IEC 60364-7-710:2002-11

Technische Daten

Isolationskoordination nach IEC 60664-1

Bemessungsspannung ..........................................................................................................AC 50 V

Bemessungs-Stoßspannung/Verschmutzungsgrad........................................................... 800 V/3

Spannungsbereiche

Leitung 1:

Versorgungsspannung US...........................................................................45…65 Hz, 20 ... 28 V

Eigenverbrauch ..................................................................................................................... ≤ 5 VA

Leitung 2:

Versorgungsspannung US...........................................................................................DC 20 ... 28 V

Eigenverbrauch ..................................................................................................................... ≤ 2 VA

Ausgang IN3, GND3

Schaltelemente.................................................................................................................1 Schließer

Arbeitsweise .....................................................................................................................Ruhestrom

Elektrische Lebensdauer bei Bemessungsbedingungen ..................................10.000 Schaltspiele

1L1, 1L2 Leitung 1, AC 24 V, 45…65 Hz

2L+, 2L- Leitung 2, DC 24 V

A4+, A3- Versorgung des PRC487-29 (Leitung 3),

DC 24 V, ca. 80 mA

IN3, GND3 Meldung „Ausfall Leitung 2“, zum Anschluss an

die Kontakte IN3, GND3 des PRC487-29

UMS 420

1L1 1L2 2L+ 2L-

A4+ A3- IN3

GND3

Leitung 1

Line 1

AC 24 V

Leitung 2

Line 2

DC 24 V

Versorgung PRC487-29

upply PRC487-29

zum PRC487-29, Kontakte IN3, GND3

to the PRC487-29, terminals IN3, GND3

Connection

Legend to wiring diagram

Standards

•DIN VDE 0100-710 (VDE 0100 Part 710):2002-11

•ÖVE/ÖNORM E8007:2007-12-01

•IEC 60364-7-710:2002-11

Technical data

Insulation coordination according to IEC 60664-1

Rated voltage........................................................................................................................ AC 50 V

Rated impulse voltage/pollution degree..............................................................................800 V/3

Voltage ranges

Line 1:

Supply voltage US........................................................................................ 45…65 Hz, 20 ... 28 V

Power consumption ............................................................................................................. ≤ 5 VA

Line 2:

Supply voltage US........................................................................................................ DC 20 ... 28 V

Power consumption ............................................................................................................. ≤ 2 VA

Output IN3, GND3

Switching elements....................................................................................................... 1 NO contact

Operation mode ..........................................................................................................N/C operation

Electrical endurance during rated operating conditions.................... 10.000 switching operations

1L1, 1L2 Line 1, AC 24 V, 45…65 Hz

2L+, 2L- Line 2, DC 24 V

A4+, A3- Power supply of the PRC487-29 (line 3),

DC 24 V, approx. 80 mA

IN3, GND3 Signals "Failure line 2", to be connected to the

contacts IN3, GND3 of the PRC487-29

4TBP204016deen / 03.2012

UMS420

Bender GmbH & Co. KG Tel.: +49 6401 807-0 E-Mail: [email protected]m

Londorfer Str. 65 •35305 Grünberg • Germany Fax: +49 6401 807-259 Web: http://www.bender-de.com

Postfach 1161 •35301 Grünberg • Germany

Nachdruck und Vervielfältigung

nur mit Genehmigung des Herausgebers.

Änderungen vorbehalten!

©Bender GmbH & Co. KG

Reprinting and duplicating

only with permission of the publisher.

Subject to change!

©Bender GmbH & Co. KG

Kontaktdaten nach IEC 60947-5-1

Gebrauchskategorie .................................................................................. AC-13 AC-14 DC-12

Bemessungsbetriebsspannung .................................................................. 50 V 50 V 50 V

Bemessungsbetriebsstrom .......................................................................... 2 A 0,5 A 0,2 A

Minimale Kontaktbelastbarkeit ................................................................10 mA bei AC / DC > 5 V

Ausgang A4+, A3-

Ausgangsspannung..................................................................................................... DC 18 ... 35 V

Allgemeine Daten

EMV Störfestigkeit ............................................................................................. nach EN 61000-6-2

EMV Störaussendung ...................................................................................... nach IEN 61000-6-4

Schockfestigkeit IEC60068-2-27 (Gerät in Betrieb) .......................................................15 g/11 ms

Dauerschocken IEC60068-2-29 (Transport).....................................................................40 g/6 ms

Schwingungsbeanspruchung IEC 60068-2-6 (Gerät in Betrieb).........................1 g / 10 ... 150 Hz

Schwingungsbeanspruchung IEC 60068-2-6 (Transport)...................................2 g / 10 ... 150 Hz

Umgebungstemperatur (bei Betrieb) .................................................................... -10 °C ... +55 °C

Umgebungstemperatur (bei Lagerung) ................................................................ -40 °C ... +70 °C

Klimaklasse nach DIN IEC60721-3-3 ...........................................................................................3K5

Betriebsart......................................................................................................................Dauerbetrieb

Einbaulage .............................................................................................................................beliebig

Anschlussart.............................................................................................................Reihenklemmen

Anzugsdrehmoment ........................................................................0,5 ... 0,6 Nm (4,3 ... 5,3 lb-in)

Anschlussvermögen starr / flexibel............................................................0,2 ... 4 / 0,2 ... 2,5 mm2

Anschlussvermögen flexibel mit Aderendhülse, ohne/mit Kunststoffhülse.........0,25 ... 2,5 mm2

Leitergrößen (AWG).................................................................................................................24-12

Schutzart Einbauten (DIN EN 60529 (VDE 0470):2000-09) ......................................................IP30

Schutzart Klemmen (DIN EN 60529 (VDE 0470):2000-09).......................................................IP20

Schraubbefestigung.................................................................................................................2 x M4

Schnellbefestigung auf Hutprofilschiene.......................................................................... IEC 60715

Entflammbarkeitsklasse ...................................................................................................... UL94V-0

Gewicht ca. ................................................................................................................................200 g

Bestellangaben

Typ / Type UsArt. No.

UMS420 UN1: AC 24 V 50 Hz

UN2: DC 24 V

IN: max. DC 200 mA

B92047018

Contact data acc. to IEC 60947-5-1

Utilisation category ...................................................................................AC-13 AC-14 DC-12

Rated operational voltage .......................................................................... 50 V 50 V 50 V

Rated operational current ........................................................................... 2 A 0.5 A 0.2 A

Minimum contact rating ............................................................................10 mA at AC / DC > 5 V

Output A4+, A3-

Output voltage............................................................................................................. DC 18 ... 35 V

General data

EMC immunity.................................................................................................acc. to EN 61000-6-2

EMC emission .................................................................................................acc. to EN 61000-6-4

Shock resistance IEC60068-2-27 (device in operation)................................................. 15 g/11 ms

Bump IEC60068-2-29 (during transport) ....................................................................... 40 g/6 ms

Vibration strain IEC 60068-2-6 (device in operation) .........................................1 g / 10 ... 150 Hz

Vibration strain IEC 60068-2-6 (during transport) .............................................2 g / 10 ... 150 Hz

Ambient temperature (during operation) ............................................................ -10 °C ... +55 °C

Storage temperature range ................................................................................... -40 °C ... +70 °C

Climatic class acc. to DIN IEC60721-3-3 .....................................................................................3K5

Operating mode .............................................................................................. continuous operation

Mounting....................................................................................................................... any position

Connection ............................................................................................................... screw terminals

Tightening torque, terminal screws ................................................0.5 ... 0.6 NM (4.3 ... 5.3 lb-in)

Connection rigid, flexible ...........................................................................0.2 ... 4 / 0.2 ... 2.5 mm2

Connection flexible with connector sleeve, with/without plastic sleeve ............. 0.25 ... 2.5 mm2

Conductor sizes (AWG) ........................................................................................................... 24-12

Protection class, internal components (DIN EN 60529 (VDE 0470):2000-09) ........................IP30

Protection class, terminals (DIN EN 60529 (VDE 0470):2000-09) ...........................................IP20

Screw fixing ............................................................................................................................2 x M4

DIN rail mounting acc. to ...................................................................................................IEC 60715

Flammability class .............................................................................................................. UL94V-0

Weight approx. .........................................................................................................................200 g

Ordering details

Andere Bender Relais Handbücher

Bender

Bender IOM441-S Bedienungsanleitung

Bender

Bender EDS44 L-CN Series Bedienungsanleitung

Bender

Bender IOM441-S Bedienungsanleitung

Bender

Bender cme420 Bedienungsanleitung

Bender

Bender cme420 Bedienungsanleitung

Bender

Bender LINETRAXX VMD461 Bedienungsanleitung

Bender

Bender LINETRAXX VMD258 Bedienungsanleitung

Bender

Bender VME421H Bedienungsanleitung

Bender

Bender IOM441-S Bedienungsanleitung

Bender

Bender cme420 Handbuch

Bender

Bender RCM470LY Bedienungsanleitung

Bender

Bender EDS440 Gebrauchsanweisung

Bender

Bender CMD420 Bedienungsanleitung

Beliebte Relais Handbücher anderer Marken

Shelly

Shelly Pro Series Bedienungsanleitung

GE MVAX 11 Bedienungsanleitung

ABB

ABB RELION REF615R Bedienungsanleitung

Pilz

Pilz PNOZ X10 Betriebsanleitung

ABB

ABB SPAJ 142 C Stücklistenhandbuch

Kemo Electronic

Kemo Electronic B197 Bedienungsanleitung

Seg

Seg MRM3 Bedienungsanleitung

Basler

Basler BE1-700C Bedienungsanleitung

CD Automation

CD Automation REVEX 2PH 280A Bedienungsanleitung

Ruelco

Ruelco 1S04 Bedienungsanleitung

Basler

Basler V3E Z1P B2C1F Bedienungsanleitung

Doepke

Doepke Dupline DSM 2 Bedienungsanleitung

Siemens

Siemens SIRIUS 3RT1966-4D Bedienungsanleitung

GE DGP Bedienungsanleitung

Kyongbo Electronics

Kyongbo Electronics GDR-D01 Bedienungsanleitung

Siemens

Siemens SIPROTEC 4 Bedienungsanleitung

Siemens

Siemens BD2-AK03X/FS Series Bedienungsanleitung

Leuze

Leuze MSI-SR5B Bedienungsanleitung
