CARATTERISTICHE GENERALI
Il rivelatore 601CH, della serie 600 di rivelatori di incendio da soffitto, va utilizzato in combinazione con la base universale
MUB ed è predisposto per il collegamento a 2 fili con la maggior parte delle centrali antincendio convenzionali in
commercio.
Il 601CH è caratterizzato da una elevata velocità di risposta nella rilevazione dei principi di incendio e da una elevata
flessibilità di installazione che ne permette l’utilizzo in quelle applicazioni dove ostacoli impediscono la libera circolazione
dell’eventuale fumo.
Inoltre è particolarmente indicato per quelle zone ad elevato rischio , aree di immagazzinamento e tutte quelle situazioni
nelle quali un rivelatore di fumo tenderebbe a dare falsi allarmi.
Incorporato nel 601CH vi è il rivelatore termovelocimetrico A1R che fornisce un ulteriore non escludibile fonte di
rilevazione in quelle applicazioni dove la presenza di rischi combinati porterebbe la sola rilevazione di CO ad essere
insufficiente.
Il rivelatore termovelocimetrico incorporato si comporta come un normale rivelatore termico , inoltre in caso di rilevamen-
to di un rapido innalzamento della temperatura, incrementa
la sensibilità del rilevatore di monossido di carbonio.
PRINCIPI DI FUNZIONAMENTO
Rivelatore di CO
Il 601CH utilizza una cella elettrochimica per rilevare l’incre-
mento di monossido di carbonio generato da una eventuale
combustione. La cella funziona ossidando il monossido di
carbonio su un elettrodo di platino. La seconda parte della
reazione avviene su un secondo elettrodo (elettrodo contato-
re).

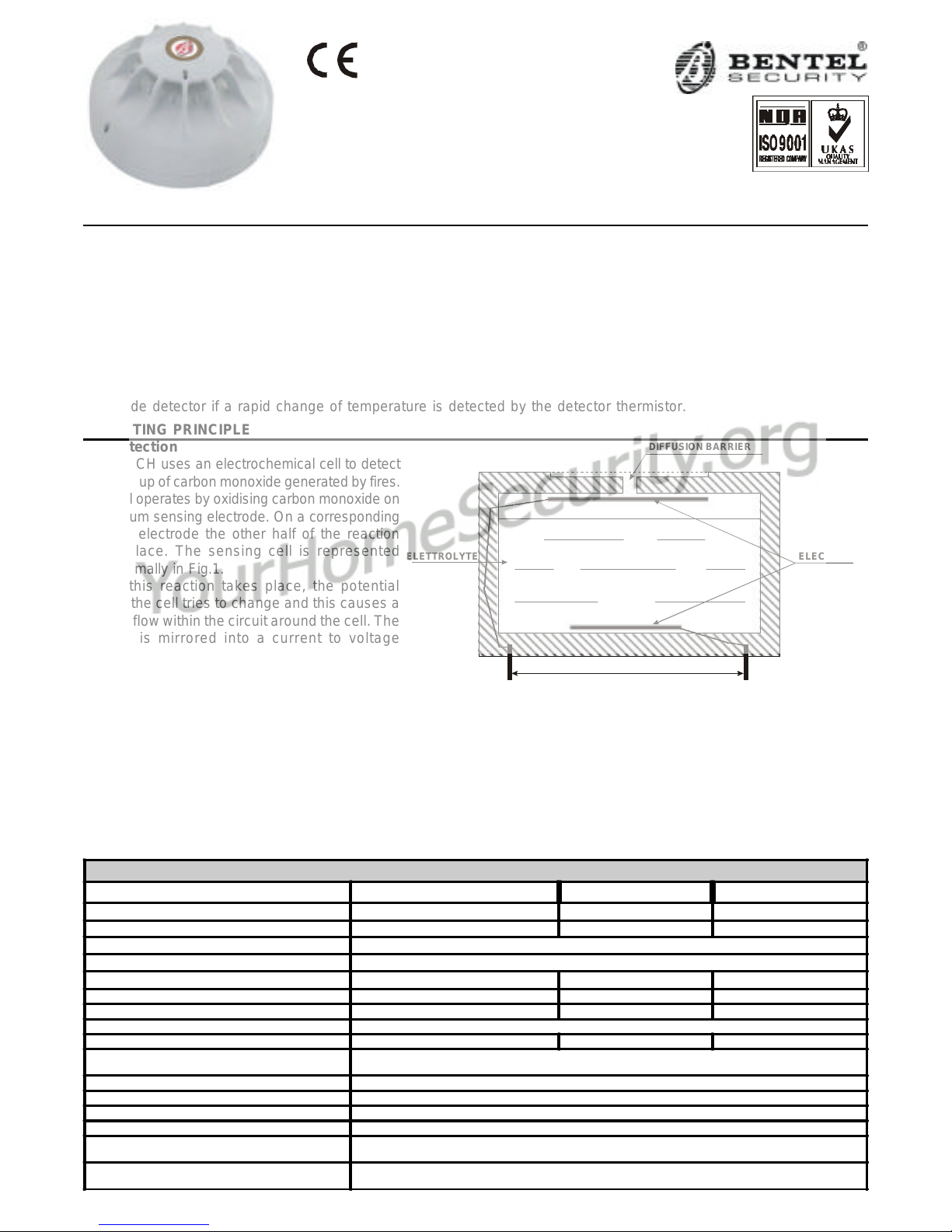

La figura1rappresenta schematicamente la cella. Quando
questa reazione avviene, il potenziale ai capi della cella
tende a cambiare generando uno scorrimento di corrente
nel circuito ad essa collegato. Questa corrente permette al
rivelatore di ottenere un segnale proporzionale alla concentrazione di
monossido di carbonio. La cella è dotata di una barriera per assicurare che tutto il monossido di carbonio a contatto con
l’elettrodo riesca ad essere ossidato. In questo modo la quantità di monossido trasferito nella cella è direttamente
proporzionale alla concentrazione esterna ed indipendente dalla velocità dell’aria.
Rivelatore termovelocimetrico (conforme alle normative EN54-5 -A1R)
Il rivelatore 601CH è dotato di due termistori a coefficiente di temperatura negativo , uno esposto all’aria l’altro dotato
di una maggiore inerzia termica e nascosto dentro il contenitore. Se la temperatura dell’aria intorno al rivelatore sale
rapidamente, si determina una differenza tra i valori rilevati dai due termistori; se tale differenza raggiunge il valore di
soglia prefissato per un tempo sufficiente il rivelatore segnala la condizione di allarme.
Nel caso in cui la temperatura salga molto lentamente il valore rilevato dai due termistori rimane pressochè lo stesso.
601CH
RIVELATOREDI
MONOSSIDO DI CARBONIO
Fig. 1 Schema del sensore
Conforme alle norme EN54
CONTATTI
ELETTRODIELETTROLITA
SPECIFICHE TECNICHE
Min Tipico Max
Tensione di funzionamento 10.5V 24V 33V
Consumo a riposo(media) 79µ A87µ A91µ A
Tempo di stabilizzazione
all'accensione 20 sec

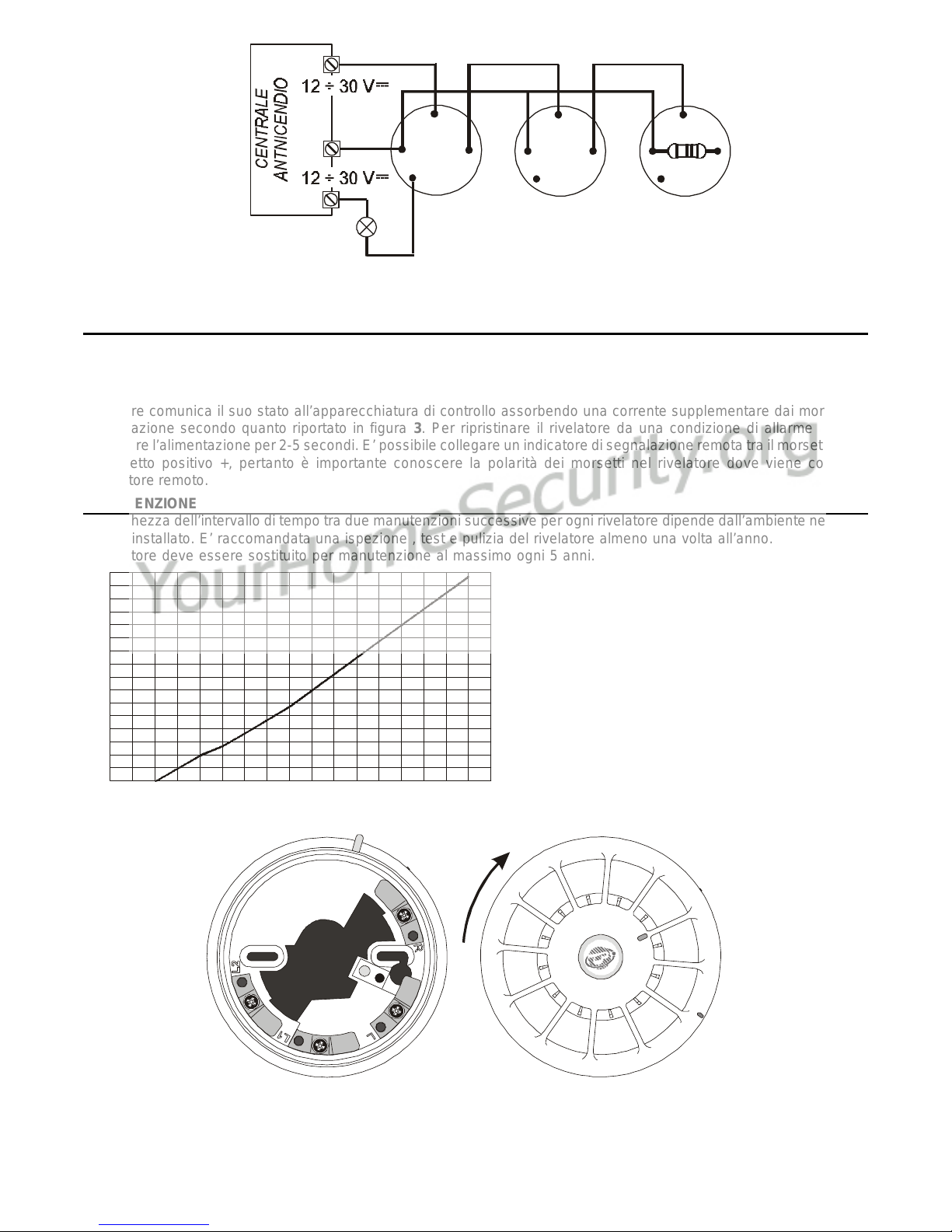

Corrente assorbita in allarme vedi grafico (fig.3) (mA)
Tensione di ritensione 5V
Corrente di ritensione 3mA
Tempo di reset 2 sec
Pilotaggio Led Remoto 1kΩ
Temperatura di intervento Fissa 54°C 60°C 65°C
Soglia di intervento su rapido
incremento di temperatura Conforme alle norme EN54-5 Standards (A1R)
Dimensioni LxH 43x109 mm
Peso 0,09Kg
Temperatura di funzionamento -10°C .. +55°C
Temperatura di
Immagazzinamento -20°C .. +55°C
MAX.Umidità relativa normale
funzionamento 90% non-condensing
MAX.Umidità relativa Ambiente
per immagazzinamento >40% .. < 70%
