BERNSTEIN 21455 Bedienungsanleitung
HEITSTAB ELEKTRISCH E700W │ 21455
HEATER ELEMENT E700W │ 21455
ASSEMBLY INSTRUCTIONS
2
HEIZSTAB ELEKTRISCH E700W / HEATER ELEMENT E700W
GRUNDLEGENDE TECHNISCHE EIGENSCHAFTEN
Stromversorgung: AC230V ± 10% / 50Hz
Umgebungstemperatur bei der Arbeit: 0°C ~ 55°C
Einstelltemperatur: 7°C ~ 30°C
Arbeitsmodus: 24H System
Wochenmodus: Bildschirm zeigt digital 1~7
Timer-Modus: mehrere Einstellzeiten,
Schritt für Schritt 1H
Programmiermodus: Gefrierschutz, OFF, ECO,
Komfort, Komfort-1, Komfort-2
BASIC TECHNICAL CHARACTERISTICS
Power supply: AC230V ± 10% / 50HZ
Working ambient temperature: 0°C ~ 55°C
Setting temperature: 7°C ~ 30°C
Working mode: 24H system
Week mode: Screen shows digital 1~7
Timer mode: several setting time,
step by step 1H
Programming mode: anti-freezing, OFF,
ECO, comfort, comfort-1, comfort-2
PLUSTASTE / PLUS BUTTON
BILDSCHIRMANZEIGE / ON-SCREEN DISPLAY
1LCD - BILDSCHIRMBESCHREIBUNG / LCD SCREEN DESCRIPTION
EINSCHALTER / SWITCH
FUNKTIONSTASTE / FUNCTION KEY
MINUSTASTE / MINUS BUTTON
HAUPTSCHALTER / MAIN SWITCH
3
HEIZSTAB ELEKTRISCH E700W / HEATER ELEMENT E700W
TECHNISCHE ZEICHNUNG / TECHNICAL DRAWING
2
VOLTAGE (V) POWER (W) LENGTH L (mm)
230 600 630±8
300 385±8
4
HEIZSTAB ELEKTRISCH E700W / HEATER ELEMENT E700W
3.1. Komfortmodus: Um die Tagestemperatur separat einzustellen
Temperatureinstellbereich 7°C ~ 30°C.
3.2. ECO modus: Um die Nachttemperatur separat einzustellen
Temperatureinstellbereich 7°C ~ 30°C.
Die maximale Temperatur darf die Tagestemperatur im Komfortmodus nicht
übersteigen.
3.3. Frostschutz: Die Temperatur ist auf 7°C festgelegt, die Temperatur kann nicht
geändert werden.
3.4. BOOST-Modell: Schnelle Aufheizphase, die Zeitspanne kann bis zu 2Stunden betragen
3.5. Timer-Modell: Timer-Funktion .
3.6. Programmeinstellungen: 6 Modelle .
1) Komfortmodus, 2) Komfortmodus-1
3) Komfortmodus-2 4) Ökonomisches Modell
5) Frostschutz 6) Abschaltmodus
3.7. Urlaubsmodus: Sie können die Tage und die Temperatur für ihre Abwesenheit einstellen
.
3.8. Zeit- und Temperaturanzeige: .
3.9. Heizfunktion: Heizzustand wird angezeigt .
3.10. Kindersicherung: In diesem Status kann keine Operation ausgeführt werden.
(Außer zum Ein - und Ausschalten) .
3.11. Zeitachse: Einstellzeit, Einstellbereich von 0 ~ 23 Uhr .
3.12. Button instructions: ON/OFF button
Function button
Plus button
Minus button
3ICON - GUIDE
DE
5
Produkt name eingtragen (Deutsch)
4.1 .Comfort mode: Set the daytime temperature separately, the adjustable range is
7°C ~ 30°C
4.2. ECO mode: Set the nighttime temperature separately, the adjustable
range is 7°C ~ 30°C but the maximum temperature shall not exceed the
comfortable temperature.
4.3. Anti-freezing mode: The set temperature is xed at 7°C, temperature
cannot be changed.
4.4. BOOST mode: Consistent heating for several hours, the time can be adjusted between
2 hours and 0.5 hour, .
4.5. Timer mode: Timing function, .
4.6. Wire control mode: 6 modes .
1) comfort mode 2) comfort-1 mode
3) comfort -2 mode 4) ECO mode
5) anti-freezing mode 6) OFF mode
4.7. Travel mode: Travel days and heating temperature can be set while traveling .
4.8. Time and temperature display: Show set temperature and time, .
4.9. Heating function: Working state of heater .
4.10. Child lock function: Cannot operate any button (except turn on/off the machine) .
4.11. Time line: Adjust the timing time with the range of 0~23 H, .
4.12. Button instructions: ON/OFF button
Function button
Plus button
Minus button
4ICON GUIDE
EN
6
HEIZSTAB ELEKTRISCH E700W / HEATER ELEMENT E700W
MODUS - BETRIEBSANLEITUNG
DE
5
5.1. Einschalten: Kurz drücken ,um das Gerät einzuschalten (wenn das Gerät
ausgeschaltet ist und Sie eine andere Taste kurz drücken, funktioniert das Gerät nicht
und die Hintergrundbeleuchtung leuchtet nicht auf).
5.2. Komfort-Modus: die Standardtemperatur für den Komfortmodus ist 19°C, wie in der
Abbildung dargestellt:
5.2.1. Kurz drücken oder um die Temperatur für den Komfortmodus einzustellen.
Kurz drücken tum die Temperatur zu erhöhen.
Kurz drücken die Temperatur um 0.5°C zu senken.
Lang drücken oder für 1S wird die Beschleunigungsfunktion ausgelöst.
5.2.2. Im Komfortmodus drücken kurz , um das Gerät in den ECO-Modus zu schalten;
5.3. ECO Modus: Die Standardtemperatur für den ECO-Modus beträgt 15.5°C,
wie in der Abbildung dargestellt:
5.3.1. Kurz drücken oder um die Temperatur für den ECO-Modus einzustellen.
Kurz drücken um die Temperatur zu erhöhen, kurz drücken die
Temperatur um 0.5°C zu senken.
Lang drücken oder für 1S wird die Beschleunigungsfunktion
ausgelöst.
5.3.2. Im ECO mode kurz drücken , schaltet das Gerät in den Gefrierschutzmodus
7
Produkt name eingtragen (Deutsch)
MODE OPERATION INSTRUCTIONS
EN
5
5.1. Switch On: Short press to turn on the machine, (when the machine is shutdown,
short press any other buttons, the machine will not operate, and the backlight will not
light up).
5.2. Comfort mode : the default temperature for comfort mode is 19°C as in the gure:
5.2.1. Short press or to set temperature for comfort mode.
Short press to increase temperature, short press to decrease
temperature by 0.5°C.
Long press or for 1S will trigger acceleration function.
5.2.2. In comfort mode short press , tto switches the device to ECO mode;
5.3. ECO mode: the default temperature for ECO mode is 15.5°C, as in the gure:
5.3.1. Short press or to set temperature for ECO mode.
Short press to increase temperature, short press to decrease
temperature by 0.5°C.
Long press or for 1S will trigger acceleration function.
5.3.2. In ECO mode, short press ,the machine will switch to anti-freezing mode
8
BETRIEBSANLEITUNG FÜR DEN MODUS
DE
6
HEIZSTAB ELEKTRISCH E700W / HEATER ELEMENT E700W
6.1. Gefrierschutz-Modus: Die Standardtemperatur für den Gefrierschutzmodus ist 7°C,
wie in der Abbildung dargestellt:
,
Die Temperatur im Gefrierschutzmodus kann nicht geändert werden.
6.1.1. Im Gefrierschutzmodus drücken kurz , schaltet das Gerät in den BOOST-Modus
6.2. BOOST Modus: Der BOOST-Modus bezieht sich auf die Abbildung:
.
6.2.1. Kurz drücken oder um die Zeit im BOOST-Modus einzustellen.
Kurz drücken um die Zeit zu verlängern.
Lang drücken um die Zeit zu verkürzen um 30 min.
Lang drücken oder für 1S wird die Beschleunigungsfunktion ausgelöst.
6.2.2. Im BOOST Modus, kurz drücken , das Gerät schaltet in den Timer-Modus
9
Produkt name eingtragen (Deutsch)
MODE OPERATION INSTRUCTIONS
EN
6
6.1. Anti-freezing mode: The default temperature for anti-freezing mode is 7°C,
as in the gure: ,
The temperature of anti-freezing mode cannot be changed.
6.1.1. In anti-freezing mode, short press , the machine will switch to BOOST mode
6.2. BOOST mode: BOOST mode refers to gure: .
6.2.1. Short press or to set the time in for BOOST mode.
Short press to increase time.
Short press to decrease time by 30 min.
Long press or for 1S will trigger acceleration function.
6.2.2. In BOOST mode, short press , the machine will switch to timer mode
10
HEIZSTAB ELEKTRISCH E700W / HEATER ELEMENT E700W
BETRIEBSANLEITUNG FÜR DEN MODUS
DE
7

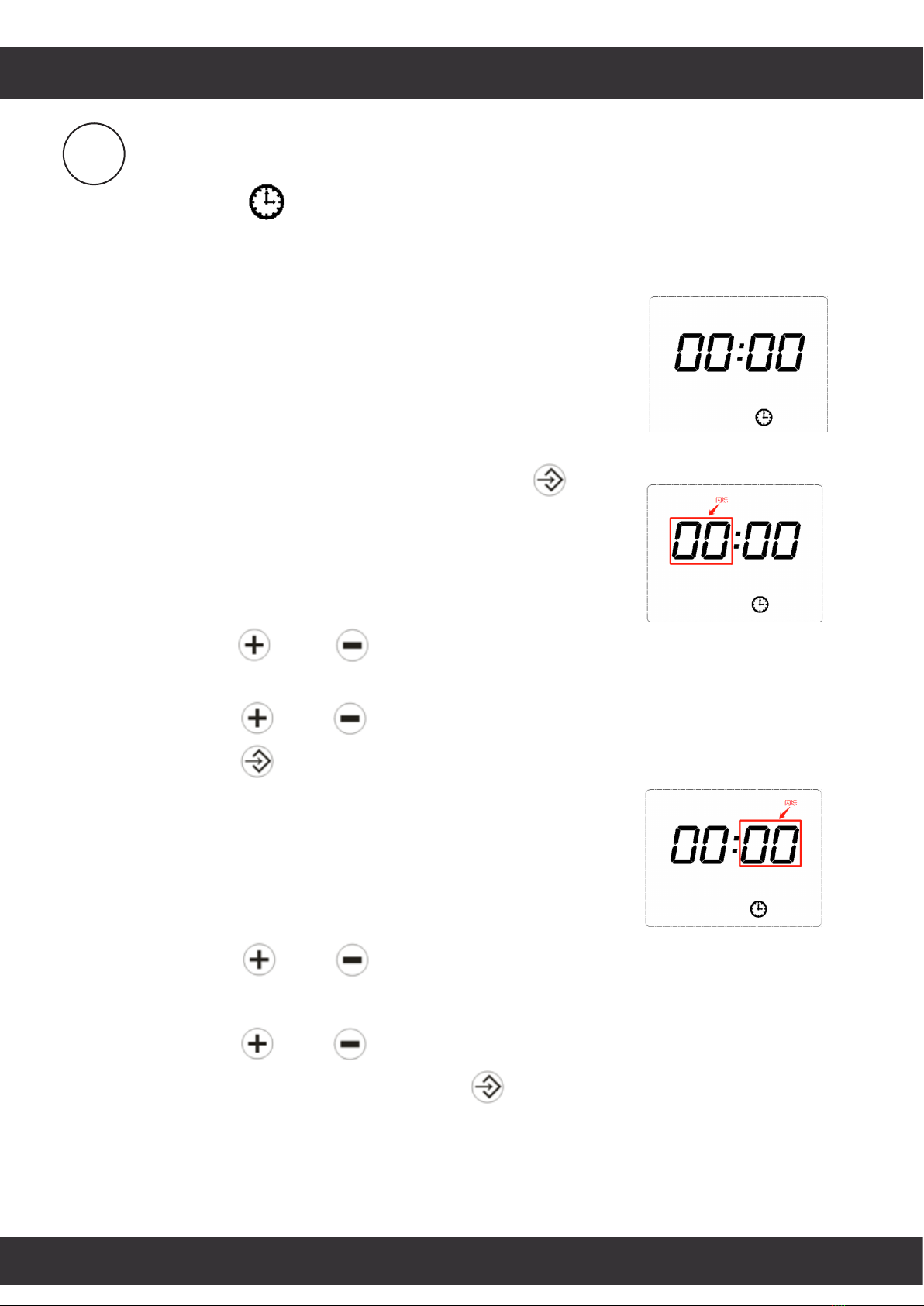

7.1. Timer-Modus: Im Timer-Modus können Sie die Uhrzeit, das Tages- und
Wochenprogramm einstellen. Bei der ersten Inbetriebnahme des
Thermostats (oder nach einer Stromunterbrechung) müssen Sie
zunächst die Uhrzeit, das Tages- und das Wochenprogramm einstellen,
damit er ordnungsgemäß funktioniert.
Wie in der Abbildung dargestellt:
7.1.1. Zeiteinstellung: Wenn das Gerät zum ersten Mal in den Timer-Modus wechselt,
blinkt das Zeitsymbol „00:00“, lang drücken für 3S,
die Stundenanzeige „00“ blinkt (blinkt alle 0.5 S)
Kurz drücken oder um die Uhrzeit um 1 Stunde im Bereich von 0~23 Stunden
einzustellen.
Lang drücken oder für 1S wird die Beschleunigungsfunktion ausgelöst.
Kurz drücken blinkt die Minutenzeit „00“ (blinkt einmal alle 0,5 S)
Kurz drücken oder zum Einstellen der Minutenzeit um 1 Minute im Bereich von
0~59 min,
Lang drücken oder für 1S wird die Beschleunigungsfunktion ausgelöst.
Nach dem Einstellen der Zeit, drücken kurz , Das Gerät wechselt in die
Wocheneinstellung, (wenn innerhalb von 30S keine Bedienung erfolgt, verlässt
das Gerät die Zeiteinstellung und geht in die Wocheneinstellung über)
