Bosch KGV 36X05 Bedienungsanleitung

BOSCH

DE Gebrauchsanweisung

EN Operating Instructions

ES modo de empleo

PT Instruções de serviço

Internet: http://www.bosch-hausgeraete.de

Downloaded from Fridge-Manual.com Manuals

Entsorgung und

Verschrottung von

verbrauchten

Geräten

Entsorgung des

verbrauchten Geräts

Verbrauchte Geräte enthalten

Materialien, die man wiederverwenden

kann. Deshalb sollten Sie das Gerät

einer offiziellen Entsorgungsstelle, oder

einem Recyclinghof übergeben.

Bevor Sie sich Ihres verbrauchten

Gerätes entledigen, um sich ein

Neues anzuschaffen, müssen Sie es

unbrauchbar machen:

• Stecken Sie dazu den Stecker aus der

Steckdose.

• Schneiden Sie das Anschlusskabel

des Geräts durch, und entfernen Sie es

zusammen mit dem Stecker.

• Montieren Sie die

Schliessvorrichtungen der Tür ab, oder

machen Sie sie unbrauchbar, damit

verhindert wird, dass Kinder beim

Spielen sich in der Einheit

einschliessen können, und sich einer

tödlichen Gefahr aussetzen

(Erstickung).

Alle Kühl- und Gefriergeräte enthalten

Isolier- und Kühlmittel, die einer

besonderen Handhabung und

Entsorgung bedürfen. Achten Sie darauf,

dass die Leitungen des Kältekreislaufs

Ihres Geräts, weder Beschädigungen

noch Defekte erleiden, bevor Sie es an

eine entsprechende, offizielle

Entsorgungsstelle abgeben.

Ratschläge zur

Verpackungs-Entsorgung

Erlauben Sie Kindern nicht, mit dem Ver-

packungsmaterial, oder mit Teilen davon,

zu spielen. Das Gerät ist kein Spielzeug!

Die Kartons und Plastikhüllen sind erstic-

kungsgefährlich!

Ihr Gerät ist während der Zulieferung zu

Ihnen mit einer Verpackung geschützt.

Alle verwendete Verpackungsmaterialien

sind umweltfreundlich und können wieder-

verwendet oder wiederaufbereitet werden.

Tragen Sie aktiv zum Umweltschutz bei,

indem Sie auf die Entsorgungs- und

Rückgewinnungsmethoden von umwelt-

freundlichen Verpackungsmaterialien

einstehen.

Ihr Händler oder Ihre Ortsverwaltung

wird Sie gerne über die heutzutage wirk-

samsten Wege und Möglichkeiten einr

umweltfreundlichen Entsorgung dieser

Materialien informieren.

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2002/96/EG

über Elektro- und Elektronikaltgeräte

(waste electrical and electronic equip-

ment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine

EU-weit gültige Rücknahme und

Verwertung der Altgeräte vor.

Sicherheitsratschläge

und allgemeine

Hinweise

Lesen Sie die dem Gerät beiligende

Gebrauchsanleitung, und alle

zusätzlichen Informationen, sorgfältig

durch. Bewahren Sie Sie sie für ein

eventuelles Nachschlagen, oder für einen

möglichen, späteren Besitzer, gut auf.

Downloaded from Fridge-Manual.com Manuals

Das Gerät ist bestimmt für

• einen ausschliesslichen Gebrauch im

Haushalt,

• das Kühlen und Gefrieren von

Lebensmitteln.

Für industrielle _Zwecke, müssen die

dementsprechenden Normen und

Vorschriften berücksichtigt werden.

Vorsicht!

Installation und Netzanschluss des

Gerät, gemäss den beiliegenden

Montageanleitungen, vornehmen.

Sollte das Gerät Beschädigungen oder

Defekte aufweisen, so sollte es nicht in

Betrieb genommen werden, Im Zweifelsfalle

können Sie sich beim Händler, wo sie

das Gerät erstanden haben, erkundigen.

Vorsicht!

Halten Sie die Lüftungsöffnungen des

Geräts immer frei.

Vorsicht!

Zur Beschleunigung des Abtauvorgangs

dürfen nur die vom Hersteller

empfohlenen Mittel verwendet werden.

Vorsicht!

Verwenden Sie im Gefrierfach und in den

Lebensmittelfächern niemals elektrische

Apparate, die nicht vom Hersteller

zugelassen sind.

Vorsicht!

Die Bauteile und Komponenten des

Kühlkreislaufes dürfen nicht beschädigt

werden. (z. B. durchbohren von

Kühlmittelleitungen mit spitzen

Gegenständen, Biegen der Leitungen, oder

Zerkratzen der Verkleigungsoberflächen.,

usw.) Das Verspritzen des Kühlmittels kann

Verletzungen an den Augen hervorrufen,

oder es kann sich entflammen.

Im Notfall

• Augen mit genügend Wasser

ausspülen; Arzt benachrichtigen.

• Das Gerät von Zündfunken oder

Feuerquellen fernhalten.

• Das Gerät vom Netzanschluss trennen.

Den Raum während einigen Minuten

gründlich lüften.

Explosionsgefahr

Getränkeflaschen mit einem hohen

Alkoholgehalt, mit luftdichten

Verschlüssen versehen, aufbewahren;

ausserdem müssen diese immer

senkrecht gelagert werden.

Warnung

• Die Lüftungsschlitze in der Kühlschrank-

struktur dürfen nicht verdeckt werden.

• Zur Beschleunigung des Abtauvorgangs

dürfen nur mechanische Hilfsmittel

oder andere Mittel verwendet werden,

die vom Hersteller empfohlen werden.

• Achten Sie darauf, dass der

Kühlkreislauf nicht beschädigt wird.

• Für den Kühl-/Gefrierschrank nur die

vom Hersteller empfohlenen internen

elektrischen Komponenten verwenden.

Aufstellen

Zum Aufstellen eignet sich ein trockener,

belüftbarer Raum. Der Aufstellplatz sollte

nicht direkter Sonnenbestrahlung

ausgesetzt und nicht in der Nähe einer

Wärmequelle wie Herd, Heizkörper etc.

sein. Wenn das Aufstellen neben einer

Wärmequelleunvermeidbar ist,

verwenden Sie eine geegnete

Isolierplatte oder halten Sie folgende

Mindestabstände zur Wärmequelle ein:

Zu Elektroherden 3 cm.

Zu öl-oder Kohleanstellherden 30 cm.

Geräte mit aufgesetzten Griffen

benötigen auf der Anschlagseite

mindestens 55 mm Wandabstand, damit

die Tür 90º geoffnet werden kann.

Downloaded from Fridge-Manual.com Manuals

Wechsel des

Türanschlages

Wir empfehlen den Türanschlag durch

unseren Kundendienst wechseln zu

lassen.

Vor dem Umbau, Netzstecker ziehen

oder die Sicherung auslösen.

Achtung! Gerät vorsichtig auf die

Rückseite legen

Montage in Reihenfolge der Zahlen.

1. Wechsel des Türgriffs. Bild !4/B

2. Wechsel des Türanschlages. Bild !4/A

Gerät ausrichten

Bild !3

Gerät auf den vorgesehenen Platz

stellen und ausrichten.

Zum Verstellen der Schraubfüße einen

Schraubenschlüssel verwenden.

Sich mit der Einheit

vertraut machen

Die vorliegenden Service-

Gebrauchsanleitungen gelten für

mehrere Gerätemodelle; deshalb kann

es vorkommen, dass Einzelheiten und

Ausstattungseigenschaften beschrieben

werden, die nicht mit denjenigen Ihres

konkreten Geräts übereinstimmen.

Bild Q

A Kühlabteil

B Gefrierabteil

1-9 Bedienfeld

10 Innenbeleuchtung

11 Einlegeböden im Kühlschrank

zum Aufbewahren von Brot und

Gebäck, gekochte Speisen,

Milichprodukte, Fleisch und

Wurstwaren

12 Gemüseschubfach,

zum Aufbewahren von Gemüsen,

Früchten und Salate

13 Regale zum Aufbewahren von

Einmachgläsern und kleinen

Blechdosen.

16 Flaschenfach für das Aufbewahren

von grossen Flaschen

17 Gefrierschubfach

18 Ventilator

Bedienblende


1 EIN/AUS-Schalter des Geräts

Dient zum Ein- und Ausschalten

des Geräts.

2 Temperatur-Einstelltaste des

Kühlabteils

Drücken sie anhaltend, oder

wiederholt, auf diese Taste, bis die

gewünschte Temperaturanzeige

aufleuchtet (von +8ºC bis +2ºC).

Immer wenn eine neue Einstellung

gewählt wird, blinkt die

dementsprechende Anzeige auf,

bis das Abteil die gewählte

Temperatur erreicht hat. Ab diesem

Moment blinkt die Anzeige nicht

mehr. (Bild W/3)

Downloaded from Fridge-Manual.com Manuals

4 Taste/Anzeige zur ultraschnellen

«super»-Gefrierung

Dient zum Ein- und Ausschalten

der ultraschnellen Gefrierung.

Das Aktivieren dieser Option wird

durch die in der Taste eingebauten

Anzeige sichtbar.

Mit dieser Betriebsart lassen sich

gleichzeitig grosse

Lebensmittelmengen gefrieren.

Dazu empfiehlt es sich, diese

Betriebsart 24 Stunden vor dem

Einlegen der frischen Lebensmittel

in das Gefrierfach zu aktivieren.

Beim Einschalten dieser

Betriebsart wird der Kühlschrank so

funktionieren, dass im Gefrierabteil

die niedrigsten Temperaturen

erreicht werden (tiefe Kälte).

Die Betriebsart ultraschnelle

«super»-Gefrierung schaltet sich

automatisch aus, sobald die

Lebensmittel gefroren sind (der

Vorgang kann bis 2 Tagen dauern).

Es besteht die Möglichkeit, durch

ein zweites Drücken der Taste

ultraschnelle Gefrierung 4, diese

Betriebsart manuell auszuschalten.

Klima-Arten -

Höchst zulässige

Raumtemperatur

Die Klima-Art eines jeden Geräts ist im

eigenen Typenschild angegeben und

dient als Stützpunkt, um zu wissen, in

welcher Raumtemperaturspanne das

Gerät funktionieren kann.

Klima-Art Zulässige

Raumtemperatur

SN +10 °C bis 32 °C

N+16 °C bis 32 °C

ST +18 °C bis 38 °C

T+18 °C bis 43 °C

Belüftung


Die in der äusseren Wand des Geräts

erwärmte muss ungehindert entweichen

könnenel. Das Gegenteil bewirkt, dass

das Gerät seine Leistung erhöhen muss,

und provoziert somit einen erhöhten und

unnötigen Stromverbrauch. Deshalb

muss man insbesondere darauf achten,

dass die Belüftungsöffnungen nie

verdeckt werden.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie

in Ihrem Gerät auf dem Typenschild.

Downloaded from Fridge-Manual.com Manuals

Anschluss des Geräts/

Inbetiebnahme/

Temperatureinstellung

Das Gerät sollte vor der ersten

Inbetriebnahme gereinigt werden.

Anschluss des Geräts

Der Stromanschluss sollte unbehindert

zugänglich sein. Die Einheit muss an ein

Wechselstromnetz von 220-240 V

(N/SN), 220-230 V (ST)/50 Hz mittels

einem den Normen enstprechend

installiertem Anschluss und mit Erdung

versehen sein. Der Netzanschluss muss

mit mindestens einer 10-Amper-

Sicherung geschützt sein.

In den für ausserhalb von Europa

bestimmten Gerätennte, muss man

prüfen ob die Spannungswerte und

der Stromtyp, die auf dem

Typenschild des Geräts angezeigt

sind, mit denen des natioalen Netzes

übereinstimmen. Das Typenschild des

Geräts befindet sich an der linken

Innenseite. Falls der

Netanschlusstecker ausgewechselt

werden muss, sollte dies nur von

Fachleuten der entsprechenden

Marke ausgeführt werden.

Vorsicht!

Auf keinen Fall darf das Gerät an elek-

tronische Stromsparvorrichtungen,

(z.B. Ecoboy, Sava Plug, usw.),

angeschlossen werden, und auch

nicht an polumtauschbare Gleichrich-

ter, die den Gleichstrom von 230 V

(z.B. durch Sonnenenergie-Anlagen,

Stromnetz von Schiffen), umformen.

Gerät einschalten


Zur Inbetiebnahme des Geräts, Taste 1

drücken. Die Innenbeleuchtung geht

beim Öffnen der Tür an. Das Gerät

besitzt folgende Werkseinstellung der

Gefrierabteil-Temperatur: +4ºC

Temperatur einstellen

Die eingestellten Werte lassen sich ändern.

Lesen Sie dazu die entsprechende

Beschreibung, die im Absatz:

2 Temperatureinstellungs-Taste.

Nach Inbetriebnahme des Geräts blinkt

die Leuchtanzeige, bis die

Betriebstemperatur erreicht wird. Nach

Erreichen dieser Temperatur leuchtet die

Anzeige konstant.

Von der Lebensmittel-Menge, und von

der Umgebungstemperatur abhängend,

kann die Anzeige so lange blinken, bis

die zuvor eingestellte Temperatur wieder

erreicht ist.

Downloaded from Fridge-Manual.com Manuals

Kältezonen im Kühlraum

beachten!

Durch die Luftzirkulation im Kühlraum

entstehen Zonen unterschiedlicher Kälte.

Die Zone für empfindliche Lebensmittel

ist je nach Modell, ganz unten zwischen

dem seitlichen eingeprägten Pfeil und

der darunter liegenden Glasablage

(Bild

!!1

/1 und 2) oder zwischen den

beiden Pfeilen (Bild

!!2

/1 und 2)

Ideal zum Lagern von Fleisch, Fisch,

Wurst, Salatmischungen usw.

Hinweise in Bezug auf

den Betrieb des Geräts

• Der Ventilator (Bild

/18), ist je nach

Bedarf des Gefrierabteils an, oder aus.

• Die Frontseiten des Gefrierkörpers

werden etwas warm. Auf diese Weise

wird eine Kondenswasser-Bildung an

der Türdichtung vermieden.

• Während die Kühlgruppe arbeitet,

werden Wassertropfen oder Reif auf

der Aussenwand desKühlschranks

gebildet. Das ist ein ganz normales

Fenomän, das auf technische Gründe

zurückzuführen ist. Es ist unnötig, den

Reif wegzukratzen und auch die

Wassertropfen zu trocknen, da diese

automatisch abgetaut werden. Das

Tauwasser wird in der Abflussrinne

(Fig.

/A ), aufgesammelt, wo es dann

verdampft.

• Bei erhöhter Luftfeuchtigkeit, kann sich

Kondenswasser im Kühlschrank bilden,

vorzüglicherweise auf den Glas-

Einlegeböden. In diesem Falle, sollten

die Lebensmittel eingewickelt im

Kühlschrank gelagert werden, und eine

etwas tiefere Temperatur eingestellt

werden.

• Manchmal ist es möglich, dass sich die

Tür gleich nach dem Schliessen nicht

wieder öffnen lässt. Das ist darauf

zurückzuführen, dass nach dem Öffnen

der Tür, eine gewisser Luftdruck im

Gerät erzeugt wird. Deshalb muss

man, wenn dies eintritt, etwa zwei bis

drei Minuten warten, ehe man die Tür

öffnet, damit ein Luftdruckausgleich

zustande kommen kann.

• Aufgrund des Kühlgruppenbetriebs,

kann sich auf einigen Stellen der

Kühlgitter rasch Reif ansammeln. Dies

schränkt auf keinen Fall weder den

richtigen Betrieb des Geräts ein, noch

führt es zu einem erhöhten

Stromverbrauch. Das Entfernen von

angehäuftem Reif wird nur nötig, falls

eine Schicht von über 5 mm, auf der

ganzen Kühlgitteroberfläche erreicht

wird.

• Vermeiden Sie, dass Fett und Öl mit

den Kunststoffinnenteilen des Geräts,

oder mit der Gummidichtung der Tür, in

Kontakt kommen. Der Kunstoff und die

Gummidichtung sind Stoffe, die sehr

leicht porös, und damit Durchlässig

werden.

• Legen Sie keine Lebensmittel in die

Nähe der Sonde für das Gefrierfach

(Abb.

/19). Dies gewährleistet ein

optimales Funktionieren Ihres Geräts.

Downloaded from Fridge-Manual.com Manuals

Ausschalten und

Stillstand des Geräts

Ausschalten des Geräts

• Um das Kühlabteil auszuschalten

drückt man auf die Taste 1, die

Innenbeleuchtung erlischt.

Stillstand des Geräts

Bei längerfristigen Betriebsstillständen

des Geräts:

• Trennen Sie den Netzstecker vom

Stromnetz.

• Gerät abtauen und reinigen.

• Türen des Geräts geöffnet lassen.

Ausstattung des

Kühlschranks

Die Stellung der Einlegeböden, der

Regale und der Träger an der Tür-

Innenseite des Kühlschranks, lassen

sich individuell verstellen:


• Einlegeböden nach vorne ziehen,

etwas nach unten neigen und

herausnehmen.


• Träger und Regale an der

Türinnenseite anheben, sie

herausnehmen oder in einer neuen

Stellung anbringen.

Optionale Ausstattung

(nicht in allen Modellen inbegriffen)

Flaschenfach


Die Trägerelemente verhindern, dass die

Flaschen beim Öffnen oder Schliessen

der Tür, umkippen.

Downloaded from Fridge-Manual.com Manuals

Gefrieren und halten

von eingefrorenen

Lebensmitteln

Beim Kauf von ultragefro-

renen Lebensmitteln soll

man nachfolgendes

berücksichtigen

Achten Sie darauf, dass die Verpackung

der gefrorenen Lebensmittel, oder der

gefrorenen Produkte, keinerlei

Beschädigung aufweist.

Prüfen Sie das Verfalldatum der

Lebensmittel. Vergewissern Sie sich,

dass es nicht abgelaufen ist.

Die Temperaturanzeige der Laden-

Gefriertruhe, wo Sie die Lebensmittel

erstehen, muss einen Mindestwert von -

18 °C anzeigen.

Seien Sie darauf bedacht, die

erstandenen Lebensmittel, in einer

isothermischen Tasche, direkt nach

Hause zu bringen.

Frische Lebensmittel zu

Hause einfrieren

Vorsicht!

Keine gesundheitschädlichen

Verpackungs- oder

Verschlussmaterialien benutzen.

Geeignet Verpackungsmaterialien für

Lebensmittel

Kunststoff-Folien, Polyäthylen-Folien

und -Tüten, Aluminium-Folien, speziell

zum Gefrieren von Lebensmitteln

geeignete Dosen und Verpackungen.

Geeignete Materialien zum

Verschliessen von Verpackungen

Gummibänder, Kunststoffklammern,

Bindfaden, ungefrierbare Klebestreifen,

usw.

Achten Sie darauf, dass die sich bereits

im Gefrierfach befindlichen

eingefrorenen Lebensmittel nicht mit den

frischen Lebensmitteln, die man

gefrieren will, in Berührung kommen.

Angaben über das max.

Gefriervermögen nach aktueller Norm

finden Sie auf dem Typschild.

Die maximale Gefrierkapazität für

frische Lebensmittel innerhalb von 24

Stunden (die auf den Gefrierrosten

verteilt liegen) ist auf dem

Typenschild (in kg/24 Std) angegeben.

Siehe Abbildung 10.

Damit die Lebensmittel ihre Nährwerte,

Vitamine und gutes Aussehen

beibehalten, muss man die Mitte

schnellmöglichst einfrieren. Aus diesem

Grunde soll die maximalste

Gefrierkapazität des Geräts nicht

überstiegen werden.

Falls sie große Mengen von Tiefkühlkost

unterbringen möchten, können Sie die

Schubfächer des Gefrierfachs (mit

Ausnahme des untersten Schubfachs)

herausnehmen und die Lebensmittel auf

den Gefrierrosten stapeln, um Platz zu

sparen. Zum Entfernen der Schubfächer

zieht man diese ganz heraus, bis der

Grenzanschlag erreicht wird und hebt sie

anschliessend nach oben an.

Falls Sie Produkte in den

Gefrierschubfächern gefrieren wollen,

vermindet sich die Gefrierkapazität des

Geräts leicht.

Falls man bereits gefrorene Produkte im

Gefrierabteil lagern will, muss man die

«Super»-Option mehrere Stunden vor dem

Einlegen der Lebensmittel, einschalten.

Downloaded from Fridge-Manual.com Manuals

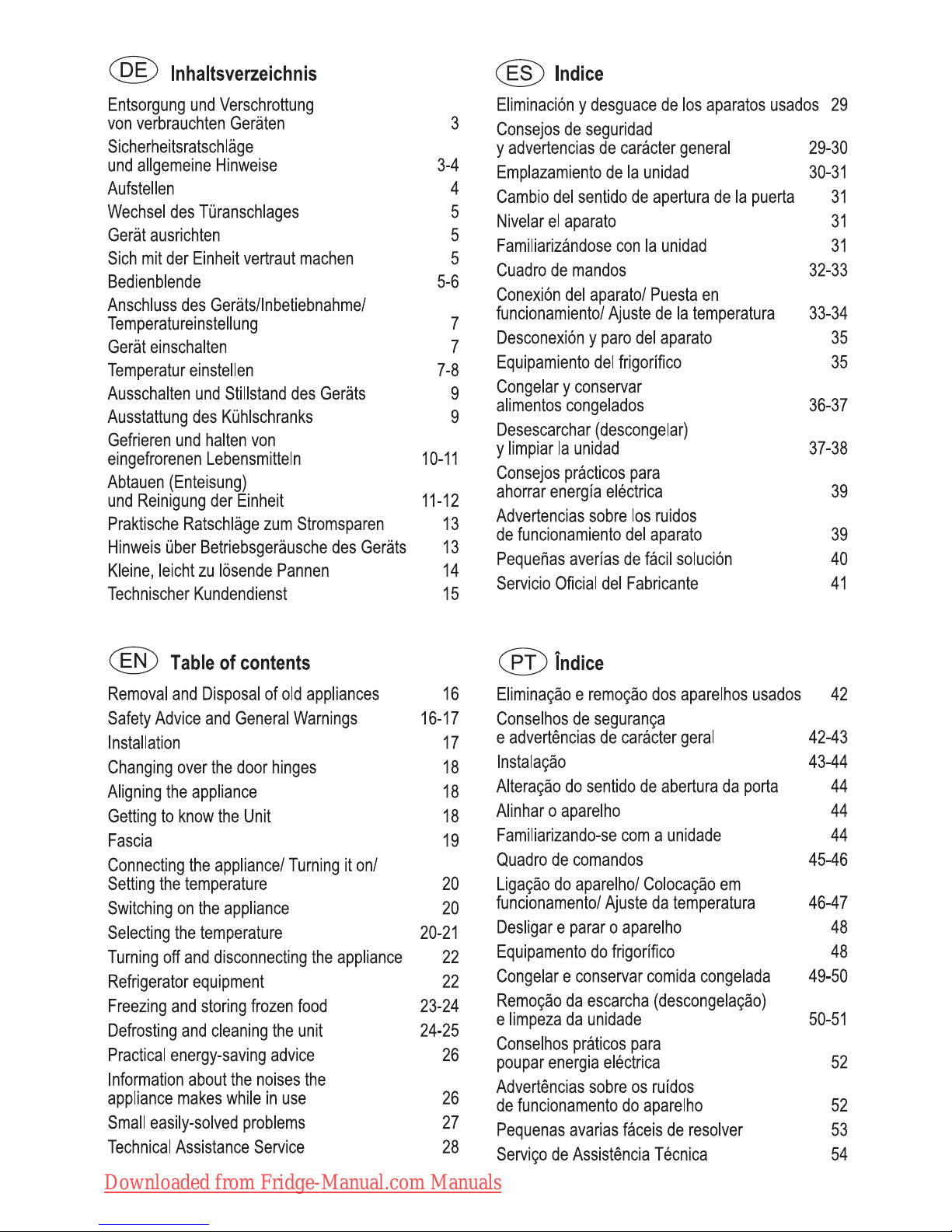

Inhaltsverzeichnis

Sprachen:

Andere Bosch Kühlschrank Handbücher

Bosch

Bosch KAN 58A55 Einrichtungshandbuch

Bosch

Bosch KGN56 Series Bedienungsanleitung

Bosch

Bosch KIR81AF30U Technisches Datenblatt

Bosch

Bosch B21CL80SNS Bedienungsanleitung

Bosch

Bosch KIV86VS30 Bedienungsanleitung

Bosch

Bosch KGN Series Bedienungsanleitung

Bosch

Bosch CTN27 Series Technisches Datenblatt

Bosch

Bosch KGM 39 H 60 Bedienungsanleitung

Bosch

Bosch KSV36BI30 Bedienungsanleitung

Bosch

Bosch KMF Series Einrichtungshandbuch

Bosch

Bosch KGN56 Series Technisches Datenblatt

Bosch

Bosch KGE36AWCA Bedienungsanleitung

Bosch

Bosch KGF Series Bedienungsanleitung

Bosch

Bosch KGB86 Series Technisches Datenblatt

Bosch

Bosch KDN74 Series Bedienungsanleitung

Bosch

Bosch KIV85 Series Bedienungsanleitung

Bosch

Bosch B36ET71SNS - 36" Built in Bottom-Free Bedienungsanleitung

Bosch

Bosch KUL15A60GB Bedienungsanleitung

Bosch

Bosch KDN series Bedienungsanleitung

Bosch

Bosch B26FT70SNS Bedienungsanleitung

Bosch

Bosch KGS Bedienungsanleitung

Bosch

Bosch B36IT71SNS - 20 cu. Ft. Refrigerator Bedienungsanleitung

Bosch

Bosch KGN56 Series Technisches Datenblatt

Bosch

Bosch KIR41NSE0 Bedienungsanleitung

Beliebte Kühlschrank Handbücher anderer Marken

Bonnet Neve

Bonnet Neve SKYVIEW PLUS Bedienungsanleitung

Zanussi Electrolux

Zanussi Electrolux ZERB 8441 Bedienungsanleitung

Sharp

Sharp SJ-BA31IEXW2-EU Bedienungsanleitung

CORBERO

CORBERO CC2300MCW Bedienungsanleitung

KitchenAid

KitchenAid 2205264 Bedienungsanleitung

Stengel

Stengel KU 1101 A++ Bedienungsanleitung

NEFF

NEFF KI181 Series Bedienungsanleitung

Hoshizaki

Hoshizaki Reach-In Bedienungsanleitung

Amana

Amana ASD2524VES00 Bedienungsanleitung

BOMANN

BOMANN KGC 213 Bedienungsanleitung

Danby

Danby DAR044A1SLDD Montageanleitung

Samsung

Samsung RF323TE Bedienungsanleitung

Beko

Beko CSA31022 Bedienungsanleitung

IKEA

IKEA FROSTIG C 185 E Bedienungsanleitung

Electrolux

Electrolux ER 6821 D Bedienungsanleitung

True

True TS-28 Bedienungsanleitung

Frigidaire

Frigidaire FSC23R5DW9 Bedienungsanleitung

Beko

Beko LSP4579W Bedienungsanleitung
