brennenstuhl BCN 1221 Handbuch
Bedienungsanleitung ...................... 2
Directions for use.......................... 19
Mode d’emploi ................................ 35
Handleiding ...................................... 52
Istruzioni per l’uso ........................ 69
Instrukcja obsługi.......................... 86
CO-Melder
CO detector
BCN 1221
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 1
Bedienungsanleitung
Batteriebetriebener
CO-Melder BCN 1221
Wichtig:
Lesen und bewahren Sie diese Bedienungs -
anleitung auf. Beachten und befolgen Sie die
Sicherheitshinweise.
Inhaltsverzeichnis
Batteriebetriebener Kohlenmonoxid (CO) Melder
1. Einleitung ....................................................................3
2. Lieferumfang ............................................................3
3. echnische Daten......................................................4
4. Bedienung und Montage ........................................6
4.1 Auswahl des Montageortes ............................6
4.2 Umgebungen, die zu vermeiden sind............7
4.3 Installation und Inbetriebnahme....................8
4.4 zusätzliche Funktionen ................................11
4.5 Was tun bei Alarm ..........................................13
4.6 Funktionskontrolle/-test ..............................15
5. Wartung....................................................................16
6. Entsorgung ..............................................................17
7. Garantie....................................................................17
2
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 2
3
BCN 1221 Bedienungsanleitung
1. Einleitung
Diese Bedienungsanleitung muss vollständig und
sorgfältig durchgelesen werden. Sie ist Bestandteil
des von Ihnen neu erworbenen CO-Melders und
enthält wichtige Hinweise für den Betrieb und die
Handhabung. Es sind beim Gebrauch dieses Pro-
duktes immer alle Sicherheitshinweise zu beach-
ten. Bei auftretenden ragen bezüglich der Benut-
zung des Melders kontaktieren Sie Ihren Händler
oder unsere Servicestelle. Die Bedienungsanlei-
tung ist aufzubewahren und muss ggf. an Dritte
weiter gereicht werden.
2.Lieferumfang
Unverzüglich nach dem Auspacken muss der
Lieferumfang Ihres Melders auf Vollständigkeit
kontrolliert werden. Zudem muss auf einen ein-
wandfreien Zustand des Melders geachtet werden.
1 x CO-Melder BCN 1221
1 x 9 Volt Blockbatterie
2 x Schrauben
2 x Dübel
1 x Bedienungsanleitung
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 3
3. Technische Daten
Der CO-Melder ist so kalibriert, dass er auf die
folgenden CO-Werte in Übereinstimmung mit
EN 50291-1:2010 + A1:2012 anspricht.
CO Konzentration Kein Alarm vor Alarm vor
in der Luft
30 ppm 120 min. -
50 ppm 60 min. 90 min.
100 ppm 10 min. 40 min.
300 ppm - 3 min.
Schutzart: IP 20
Spannung:
9 Volt DC Alkaline Blockbatterie
(IEC 6LR61) oder MN1604
Max. Strom: < 40mA (Alarm)
Lautstärke
Signalgeber: 85 dB (1 m Entfernung)
Lebensdauer
Batterie: Min. 1 Jahr
Lebensdauer Gerät: ca. 6 Jahre
ACHTUNG:
Wichtig!
DIES IST KEIN RAUCHWARNMELDER! Dieser
CO-Melder wurde entwickelt, um Kohlenmonoxid
aus JEDER Verbrennungsquelle aufzuspüren.
4
Bedienungsanleitung BCN 1221
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 4
Er wurde NICHT entwickelt, um Rauch, euer oder
andere Gase zu erkennen.
Warnung!
Der Melder ist nur für den Einsatz in trockenen
Räumen vorgesehen, eine Verwendung im reien
oder in feuchten Räumen ist unzulässig. Um die
Schutzfunktion des Melder zu gewährleisten, muss
in regelmäßigen Abständen die LED POWER (Sie-
he Tabelle Alarmsignale und LED-Anzeige) kontrol-
liert werden. Decken Sie den Melder bei Renovier-
arbeiten ab, denken Sie daran die Abdeckung nach
der Renovierung wieder zu entfernen (Exzessive
Dämpfe von arben, Lösungsmitteln, Reinigungs-
mitteln, etc. können den Sensor beschädigen oder
verschlechtern). Der CO-Melder stellt keinen Er-
satz für die richtige Wartung von Heizungsanlagen
oder das Kehren des Kamins dar.
Warnung!
DIESES GERÄT IST DA ÜR VORGESEHEN,
PERSONEN VOR DEN AKUTEN WIRKUNGEN VON
KOHLENMONOXID ZU SCHÜTZEN. ES KANN
PERSONEN MIT BESONDEREN MEDIZINISCHEN
EIGENSCHA TEN KEINE VOLLSTÄNDIGE
SICHERHEIT BIETEN. IM ZWEI ELS ALL
SOLLTEN SIE EINEN ARZT BE RAGEN.
5
BCN 1221 Bedienungsanleitung
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 5
Warnung!
Bei Manipulation des CO-Melders besteht die
Gefahr einer ehlfunktion und/oder eines
elektrischen Schlages.
4.Bedienung und Montage
In diesem Kapitel werden die grundlegenden
unktionen des Melders erläutert. Lesen Sie dieses
Kapitel sorgfältig durch, damit Sie alle unktionen
verstehen und einsetzen können.

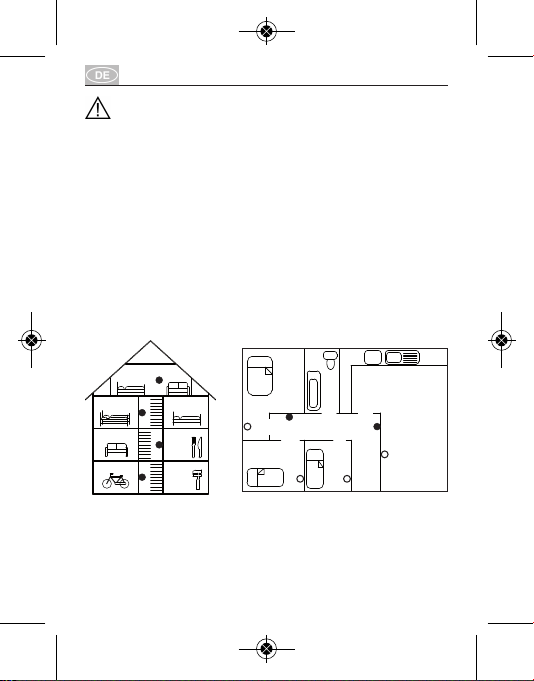

4.1 Auswahl des Montageortes
AN WELCHEM ORT SOLLTE DER CO-MELDER
INSTALLIERT WERDEN
● Minimaler Schutz (jedes Geschoss, jede
Schlafzone)
●Optimaler Schutz (alle Räume außer Küche und
Badezimmer)
6
Bedienungsanleitung BCN 1221
Schlafzimmer
Schlafzimmer Schlaf -
zimmer
Küche/Wohn- und
Esszimmer
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 6
• Der Melder sollte auf jeder Ebene Ihres Hauses
installiert werden, vorzugsweise in jedem Raum.
• Der CO-Melder ist auch für Boote und Wohn -
mobile geeignet.
Die Dichte von Kohlenmonoxid ist bei einer Raum-
temperatur von 20ºC, ähnlich der Dichte (0.96716)
von Luft. Es verbreitet sich leicht in der Luft,
analog zu Parfüm, gleichmäßig in alle Richtungen.
Allerdings ist Kohlenmonoxid bei 0ºC schwerer als
Luft (Dichte von 1.250). Daher ist die Anbringung
des Melders in einer Höhe von 1 m bis 1,5 m an
jeder Wand in einem Raum oder im lur möglich.
Wichtig: Der CO-Melder sollte so platziert
werden, dass Sie ihn während des Schlafens hören
können.
WARNUNG! Ohne Strom arbeitet der Melder
nicht. Der CO-Melder ist ein rüh-Warnmelder!!
Bitte den Melder nicht überstreichen.
4.2 ür eine Montage nicht geeignet sind
Umgebungen
• Innerhalb von 1,5 m von jeder euerungsanlage
die mit Gas betrieben wird.
• An Orten mit hohen Konzentrationen von Staub,
Schmutz oder Ölen/ etten.
7
BCN 1221 Bedienungsanleitung
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 7
• In feuchten Räumen oder Räume mit hoher
Luftfeuchtigkeit. Installieren Sie den Melder
mindestens 3 m vom Badezimmer entfernt.
• An sehr kalten oder heißen Orten, an denen die
Temperatur weniger als -10 ºC oder mehr als
40ºC erreichen kann.
• deren Luftfeuchtigkeit unter 30% oder über
90% relativer euchte liegen
• In direktem Sonnenlicht, direkt über einem
Waschbecken oder Kochgerät.
• Hinter Gardinen, Vorhängen, Möbeln oder
Stellen an denen eine Luftzirkulation nicht
gewährleistet ist.
• In ungeheizten Kellerräumen und Garagen.
• An Orten, an denen der Melder chemischen
Lösungsmitteln oder Reinigern ausgesetzt sein
könnte.
• Nahe Lüftungsöffnungen, Abzugsrohren und
Kaminen.
• Nahe Heizungen oder Kochgerätschaften.
• In der Nähe von Deckenventilatoren, Heizlüf-
tern, Klimaanlagen und rischluft öff nungen.
4.3 Installation und Inbetriebnahme
INSTALLATION:
1. Lösen Sie die Befestigungsplatte, indem Sie
diese hoch drücken. Anschließend befestigen
Sie diese mit den mitgelieferten Schrauben an
der Wand in einer Höhe von 1 m bis 1,5 m.
8
Bedienungsanleitung BCN 1221
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 8
2. Verbinden Sie die Batterie mit Pluspol und
Minuspol in der korrekten Position und schlie-
ßen Sie die Batterieabdeckung.
Dann haken Sie den CO-Melder
an seinem Platz ein und sichern
diesen, wie in der Abbildung
dargestellt.
3. Testen Sie jetzt den Melder,
indem Sie den Testknopf einige
Sekunden gedrückt halten.
Der CO-Melder sollte von einer fachkun -
digen Person installiert werden.
Nach dem die Batterie installiert wurde, blinkt die
LED „POWER“ 1x grün. Warten Sie ca. 1 Minute bis
sich der Melder selbstständig eingerichtet hat.
Testen Sie anschließend den Melder, in dem Sie
die Taste „Test & Hush“ drücken und diese halten
bis eine wiederholende Serie von 4 Pieptönen zu
hören ist. Dabei blinkt die rote LED „ALARM“.
Wenn Sie die Taste loslassen, verstummt die
Sirene sofort.
Überprüfen und testen Sie den Melder nach der
Installation. Stellen Sie sicher, dass Sie den Alarm
in Ihrem Schlafbereich deutlich hören.
9
BCN 1221 Bedienungsanleitung
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 9
10
Bedienungsanleitung BCN 1221
Detektorf nktion Grün
Energieanzeige
Power
Rot
Alarmsignal
Alarm
Gelb
Fehlersignal
Fa lt
Alarmton
Normalbetrieb Blinkt einmal
pro Minute - - -
Alarmzustand -4 Pieptöne +
Blinker - ■ ■ ■ ■ - 1s -
■ ■ ■ ■ - 1s -
■ ■ ■ ■ ...
Stillfunktion (Hush) un-
ter Alarm und Alarm-
bedingung
- 4 Blinker - -
Voralarmsignal CO Le-
vel (40 ppm oder höhe-
re Konzentration ent-
deckt)
- Einmaliges
blinken alle
8 Sekunden
bis zum Alarm
- -
Speicherfunktion zeigt,
dass der Alarm aus ir-
gendeinem Grund aktiv
war (nicht von Test-
knopf)
- - - ■ -- 8s --
■ -- 8s -- ■
1 Piep alle 8 Se-
kunden. Einmal
Knopf drücken,
um zum Normal-
modus zurück zu
stellen
Leere Batterie -
Warnung - - 1 Piep + Blinken
minütlich
■ - 1 min -
■ - 1 min -
■ ...
Sensorfehler - - 2 Pieps +
Blinken alle
8 Sekunden
■ ■ - 8s -
■ ■ - 8s -
■ ■ - 8s - ...
Warnung: Ende der
Sensor-Lebensdauer - - 3 Pieps + minüt-
liches Blinken
■ ■ ■ - 1 min -
■ ■ ■ - 1 min -
■ ■ ■ ...
ALARMSIGNAL & LED- ANZEIGE
Hinweis: ■ ■ ■ bedeutet “Piep, piep, piep”
043909 BA_CO-Melder BCN 1221-0.q p 01.10.15 09:49 Seite 10
