Burda BurdaTronic U-07 Bedienungsanleitung
BurdaTronic U-07
2 Urinalsteuerung SanTec OCEAN U6
DE
OCEAN U6
Allgemeine Hinweise
Gratulation zum Kauf Ihrer Urinalsteuerung SanTec OCEAN.
Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
SanTec OCEAN U6 230 V
weiß Art.Nr. 112 375
weiß/chrom Art.Nr. 112 368
schwarz Art.Nr. 112 351
Lieferumfang:
Glasfrontplatte mit Rahmen, Montagerahmen mit integrierter
Elektronik und Trafo, Magnetventil und Befestigungsmaterial.
Wichtige Installationshinweise:
Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb, gemäß DIN 1988, ÖVE/ÖNORM E8001
sowie VDE 0100 Teil 701 erfolgen.
Die Netzzuleitung ist über einen 2-poligen Hauptschalter mit
mindestens 3 mm Kontaktöffnung zu führen und mit maximal
6 A abzusichern!
Bei der Planung und Errichtung von Sanitäranlagen sind die
entsprechenden örtlichen, nationalen und internationalen Nor-
men und Vorschriften zu beachten!
Es gelten die „Allgemeinen Installationsbedingungen“ unter
www.wimtec.com.
www.burda-online.com
BurdaTronic U-07 230V
BurdaTronic U-07
505 452.00
505 452.50
505 452.70
BurdaTronic U-07
Urinalsteuerung SanTec OCEAN U6 3
DE
OCEAN U6
Technische Daten
Betriebsspannung: 230 V / 50 Hz
Leistungsaufnahme: ca. 3 VA
Magnetventil: Kartusche 6 V
Aktivbereich: 50 cm voreingestellt
30 - 70 cm einstellbar
Vorspülung: 1 s (einstellbar)
Hauptspülung: 1 - 10 s (5 s voreingestellt)
Fließdruck: 0,05 - 0,6 MPa (0,5 - 6 bar)
Durchfluss: 0,3 - 0,7 l/s nach DIN 3265 reduzierbar
Wasserzulauf: R 1/2“ IG
Wasserablauf: R 1/2“ AG
Abmessungen:
Frontplatte: 182,5 x 210,5 mm
Wandeinbaukasten: 135 x 165 x 77 mm

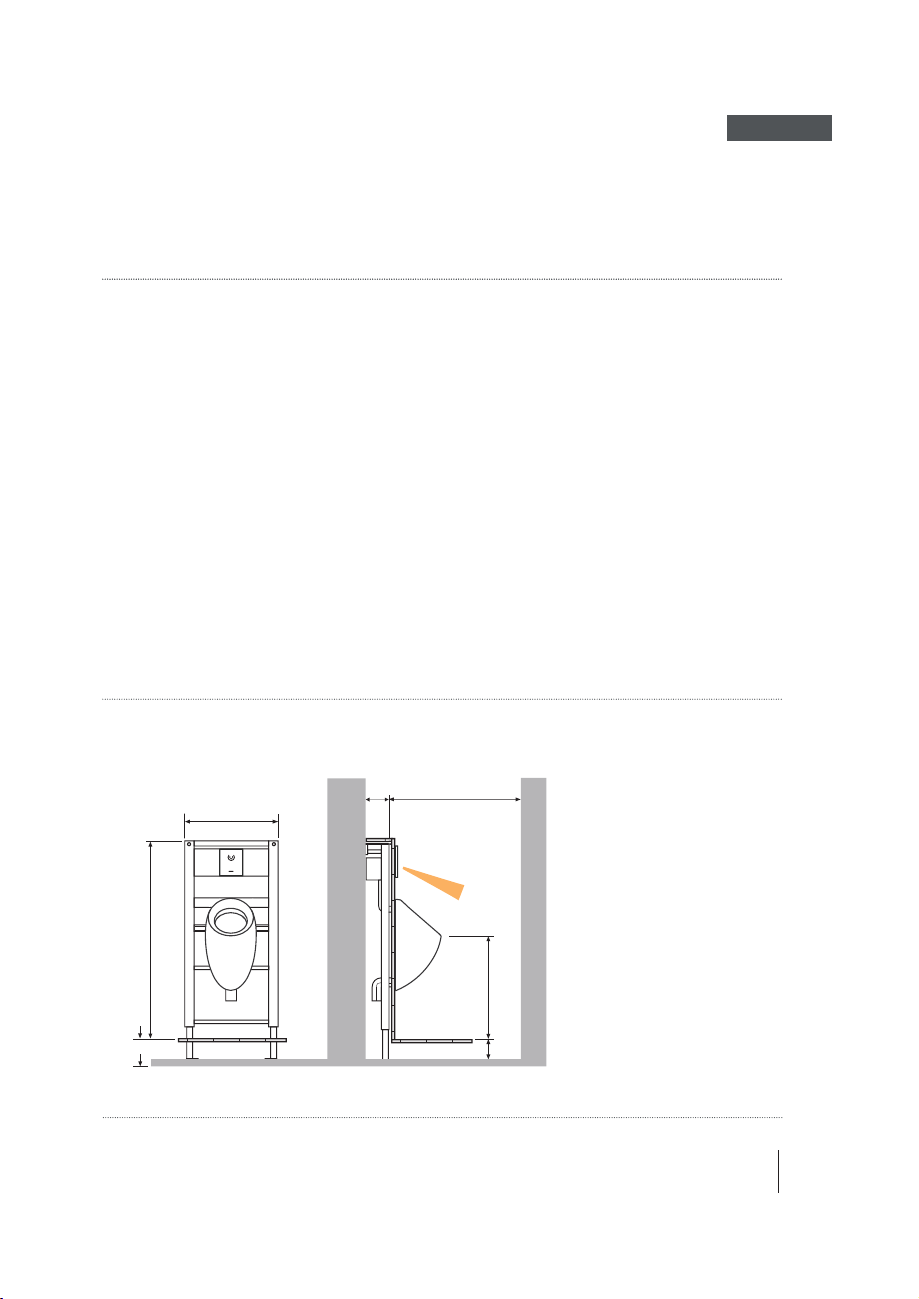

Einbaumaße
Maße in cm
51,5
OK-FFB
OK-RFB
10-19 min 100
Höhe Mitte Sensor
100 (im Element
ca. 100-120)
Zulauf
DN 15
65 (Erwachsene)
0-25
Ablauf
DN 50
115 (Laufen Caprino)
137 (Laufen Taro Nova)
ca. 50 aktiver Bereich
52,5
125
BurdaTronic U-07
4 Urinalsteuerung SanTec OCEAN U8
DE
OCEAN U8

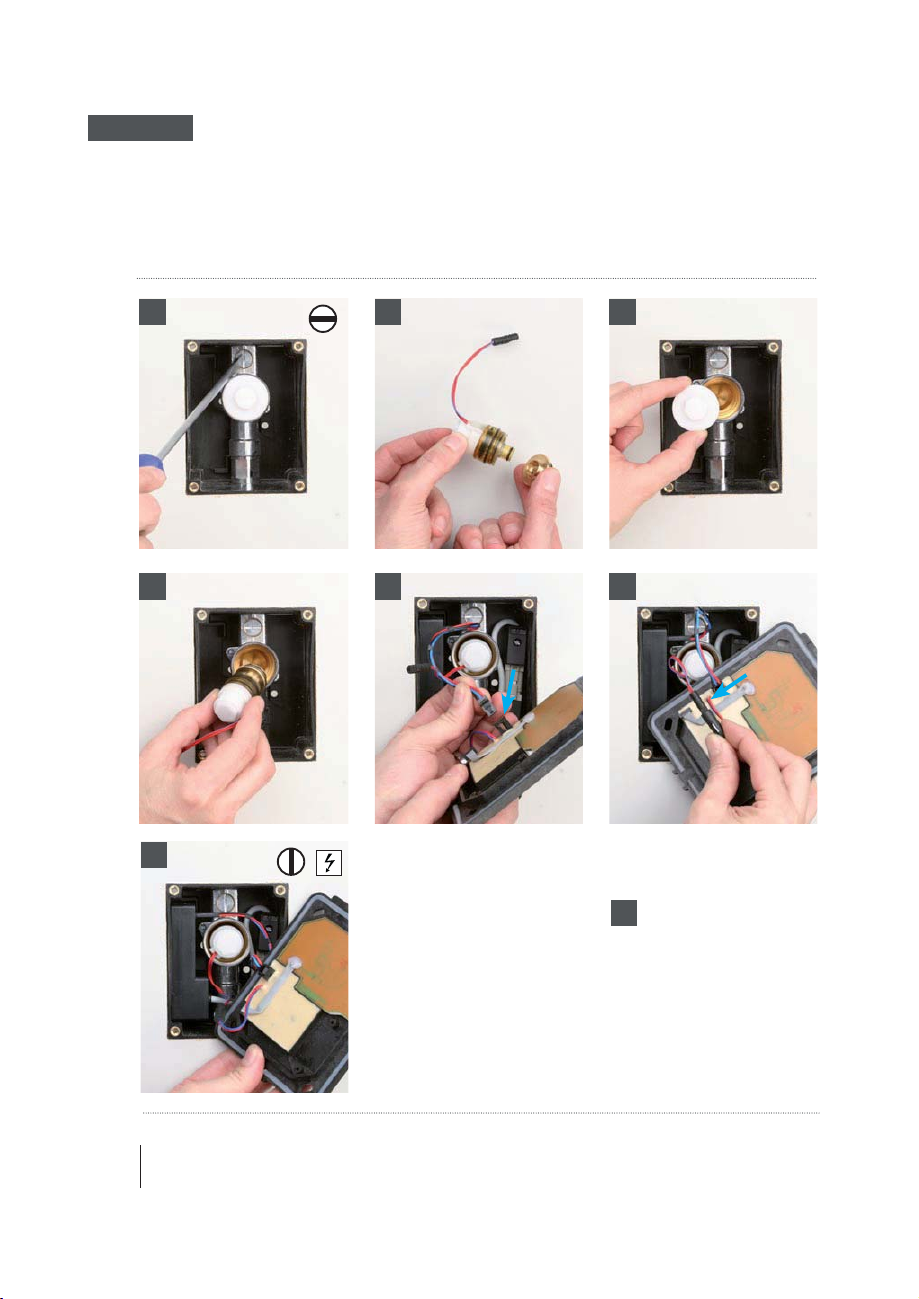

Montage
1
4
2
5
3
6
7
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
BurdaTronic U-07
Urinalsteuerung SanTec OCEAN U6 5
DE
OCEAN U6
Montage
1. Vorspülung durchführen.
2. Vorabsperrung schließen. Schmutzfilter einsetzen.
3. Magnetventil mit Dichtungen einsetzen. Achtung! Flussrichtung bei MV beachten.
Netzspannung abschalten.
4. Magnetventil anstecken. Netztrafo einbauen und an Stromversorgung anstecken.
5. Elektronikplatte an Trafo anschließen.
6. Netzspannung wieder einschalten und Vorabsperrung öffnen.
7. Montagerahmen mit 4 Schrauben (M 4 x 40 mm) befestigen.
Dabei auf die Kabelverbindungen achten und die Kabel nicht quetschen.
Beim Festziehen der Schrauben darauf achten, dass sich der Montagerahmen
nicht verformt.
Montagerahmen exakt ausrichten. Beigelegtes Spezialfett an der Dichtung auftragen.
8. Gegebenenfalls Spülzeit und Reichweite einstellen (siehe Seite 6)
9. Glasplatte schräg aufsetzen und mit Druck nach hinten in die waagrechte Position drehen.
10. Glasplatte mit Sicherungsschraube unten links fixieren und unten rechts befestigen.
11. SanTec OCEAN U6 ist nun betriebsbereit.
Spülmengen-Übersicht
Fließdruck
Spülmenge in l
2,0 3,0 4,0
1 bar 5,5 s 7,0 s 10,0 s
2 bar 4,5 s 5,5 s 7,5 s
3 bar 3,0 s 4,5 s 6,0 s
4 bar 2,5 s 4,0 s 5,5 s
5 bar 2,5 s 4,0 s 5,0 s
BurdaTronic U-07 ist nun betriebsbereit.
BurdaTronic U-07
6 Urinalsteuerung SanTec OCEAN U6
DE
OCEAN U6

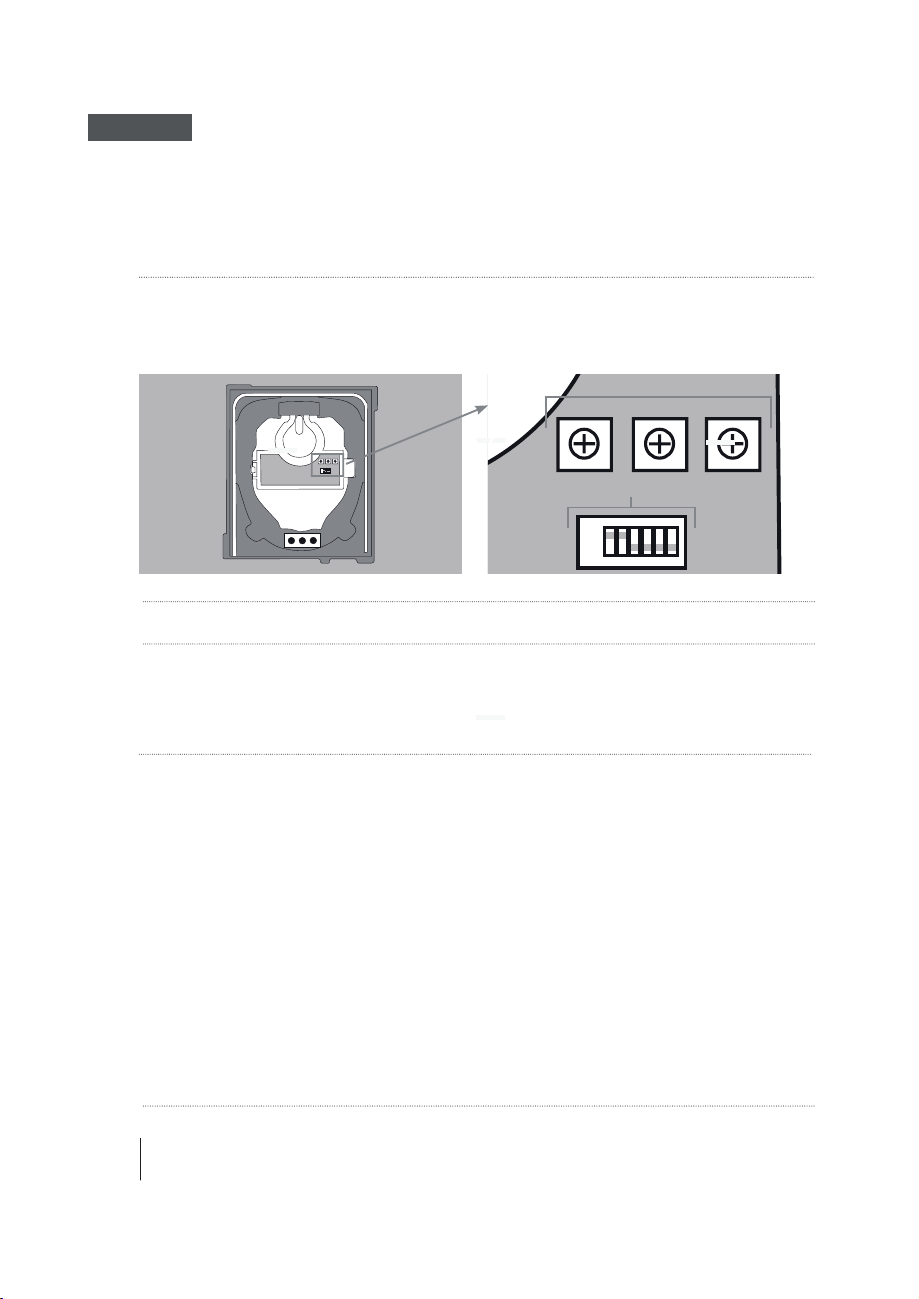

Einstellungen
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
A: Regler
1 2 3
B: Dip-Schalter
A - Einstellregler:
1.
Reichweitenregler
50 cm voreingestellt
30 - 70 cm einstellbar
2.
Spülzeitregler
5 s voreingestellt
1 - 10 s einstellbar
3.
Intervall für Hygienespülung
24 h voreingestellt
3 - 48 h einstellbar
1. Reichweitenregler:
Dient zum Justieren der Reichweite des Infrarot-Sensors.
2. Spülzeitregler:
Dient zum Einstellen der Spülzeit der Urinalsteuerung.
3. Intervall für Hygienespülung:
Zum Einstellen des Zeitintervalls für die Hygienespülung.
Wird das Urinal für die voreingestellte Zeit nicht benutzt, löst die Urinalsteuerung selbstständig
eine Spülung für die am Spülzeitregler (2) eingestellte Spülzeit aus.
Die Steuerung verfügt über mehrere, am Dip-Schalter einstellbare Funktionen. Regler ermöglichen das
stufenlose Einstellen verschiedener Werte. Nach Abnehmen der Glasfrontplatte sind diese Einstell-
elemente zugänglich:
BurdaTronic U-07
Urinalsteuerung SanTec OCEAN U6 7
DE
OCEAN U6

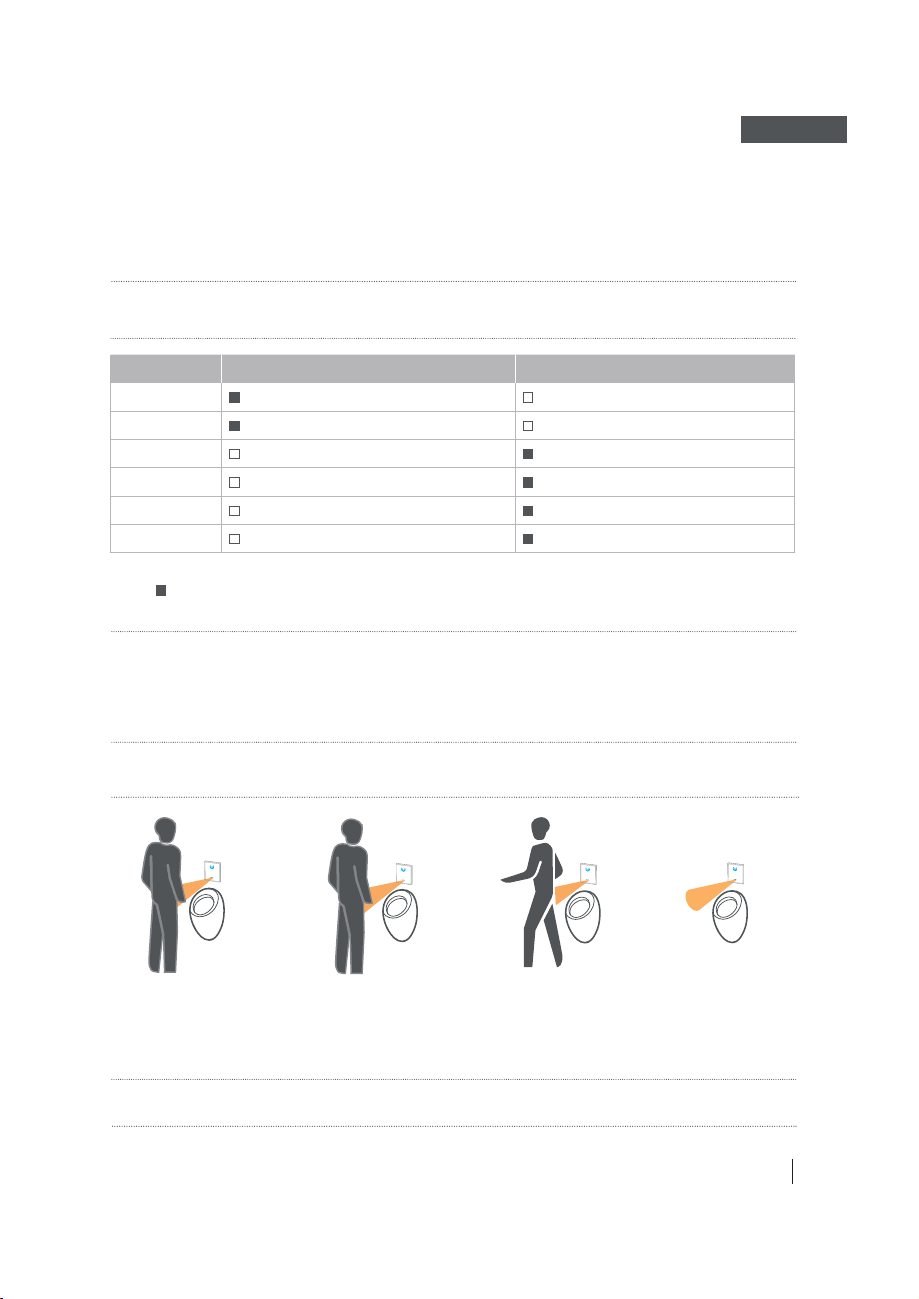

Einstellungen
Dip-Schalter ON OFF
1Hygienespülung aktiviert Hygienespülung deaktiviert
2Vorspülung aktiviert Vorspülung deaktiviert
3Vorspülung immer Vorspülung nach 5 min Nichtbenützung
4Stadion-Modus aktiviert Stadion-Modus deaktiviert
5Dauerspülfunktion aktiviert Dauerspülfunktion deaktiviert
6--- ---
Mit ( ) gekennzeichnete Funktionen sind werksseitig voreingestellt.
B - Dip-Schalter:
Stadion-Modus:
Bei mehr als 3 Benützungen innerhalb 1 ½ min geht die Steuerung in den Stadion Modus: pro
Minute wird nur eine Spülung ausgelöst.
Ersatzteile siehe Seite 14/15
Funktion
Mindestverweilzeit:
4 s
Intelligente Vorspülung:
1 s, wenn Urinal länger als
5 min nicht benutzt
Einstellbare
Hauptspülung:
von 1 bis 10 s
Hygienespülung:
bei 24 Stunden
Nichtbenutzung
BurdaTronic U-07
8 Urinal control SanTec OCEAN U6
EN
OCEAN U6
Congratulations on purchasing your urinal control SanTec
OCEAN.
In order that you will be satisfied with this high-valued
armature for long years, we recommend considering following
points for cleaning and maintenance:
Only use gentle cleaning supplies based on soap.
Don´t use acidic cleaning supplies or disinfectant, which
scrape or rub.
Only clean by using soft sponge or cloth.
Don´t use steam stream equipment.
These instructions are valid for the following products:
SanTec OCEAN U6 230 V
White Art.No. 112 375
White/chromium Art.No. 112 368
Black Art.No. 112 351
Scope of supply:
Glass front plate with frame, mounting frame with integrated
electronics and transformer, magnetic valve and fixing material.
Important installation hints:
Mounting and installation must be performed by licensed
craftsmen to DIN 1988, OVE/ONOERM E8001 as well as VDE
0100 part 701.
Make the feeder by a 2-pin main switch with minimum 3 mm
connection opening and protect with maximum 6A!
When planning and installing sanitary systems, the relevant
local, national and international standards and regulations must
be complied with!
The “general installation conditions” at www.wimtec.com are
valid.
General notes
Congratulations on purchasing your urinal control
BurdaTronic U-07.
BurdaTronic U-07 230V
The "general installation conditions" www.burda-online.com are
valid.
505 452.00
505 452.50
505 452.70
BurdaTronic U-07
Urinal control SanTec OCEAN U6 9
EN
OCEAN U6
Technical specifications:
Operating voltage: 230 V / 50 Hz
Power consumption: approx. 3 VA
Magnetic valve: cartridge 6 V
Active range: approx. 50 cm pre-adjusted
30 – 70 cm adjustable
Pre-flushing: 1 s (adjustable)
Main flushing: 1 - 10 s (5 s voreingestellt)
Flow pressure: 0,3 – 0,7 l/s reducible acc. to DIN 3265
Flow rate: 0,3 – 0,7 l/s reducible acc. to DIN 3265
Water inlet: 1/2” inside thread
Water outlet: 1/2” outside thread
Dimensions:
Front plate: 182,5 x 210,5 mm
In-wall box: 135 x 165 x 77 mm
Installation dimensions
Dimensions in cm
51,5
OK-FFB
OK-RFB
10-19 min 100
Zulauf
DN 15
0-25
Ablauf
DN 50
115 (Laufen Caprino)
137 (Laufen Taro Nova)
Approx. 50
active range
height middle sensor
100 (in element
approx. 100-120)
65 (adults)
52,5
125
BurdaTronic U-07
10 Urinal control SanTec OCEAN U6
EN
OCEAN U6

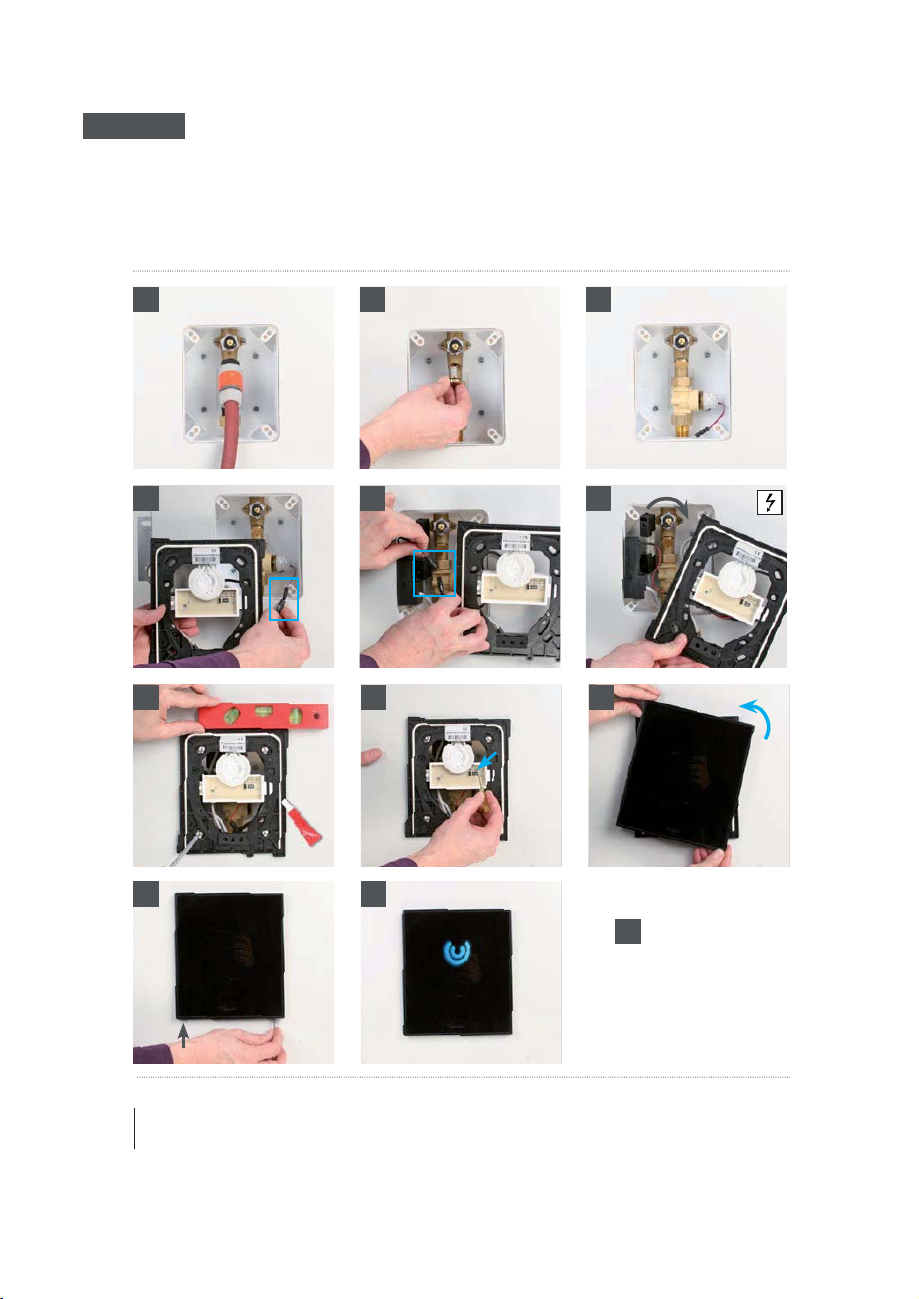

Installation
1 2 3
4
7
5
89
6
1110
ATTENTION!
Following steps must be
done in order as described
necessarily!
!
BurdaTronic U-07
