Cabletech ANT0518 Bedienungsanleitung
ANTENNA FOR DIGITAL TERRESTRIAL
DVB-T2 TV
BEDIENUNGSANLEITUNG
OWNER’S MANUAL
MANUAL DE UTILIZARE
DE
EN
PL
RO
ANT0518
BEDIENUNGSANLEITUNG
3
DE
EINLEITUNG:
Dies ist eine speziell entwickelte Antenne für digitalen terrestrischen TV-Empfang. Es ist die beste
Lösung für Heim-Empfang und digitalen portablen TV-Empfang. Die Antenne ist eine aktive Antenne,
die mit TV- oder Set-Top-Box verwendet werden kann, unterstützt Stromversorgung über einen
Koaxialkabel oder über ein Netzteil für externe Stromversorgung.
TECHNISCHE DATEN:
Frequenzbereich: VHF: 174-230 MHz, UHF: 470-790 MHz
Verstärkung: 30 dB
Max. Ausgangspegel: 100 dBµV
Stromversorgung: über separates AC/DC Netzgerät (DC 6 V, 100 mA) oder über DTV Set-Top Box
(DC 5 V, 40 mA)

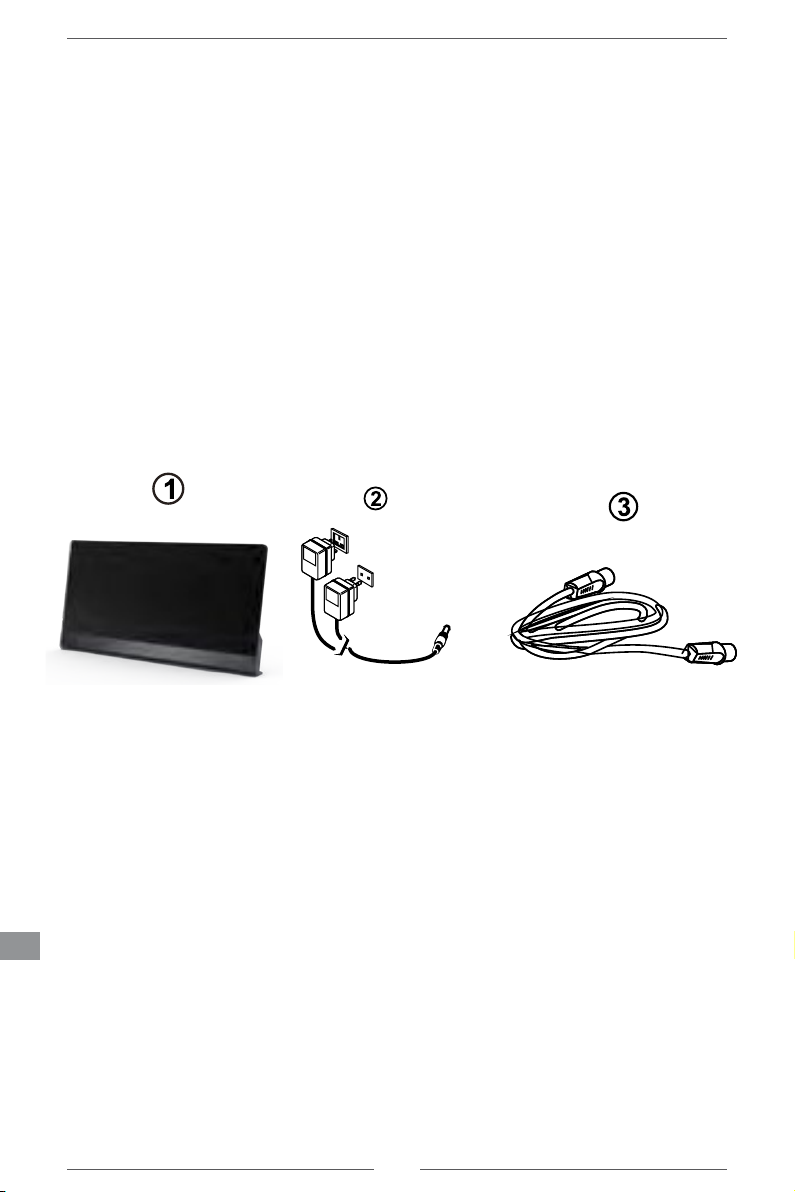

PACKUNGSINHALT:
Bevor Sie die Installation beginnen, überprüfen Sie bitte den Packungsinhalt
1. Antenne Hauptgerät
2. AC/DC Netzgerät
3. Koaxialkabel
PRODUKTEIGENSCHAFTEN:
SMD - Schaltungstechnik Design
Abgeschirmt für minimale Interferenzen
Eingebauter hoher gewinn- und rauscharmer Verstärker
Stromversorgung über DTV-Set-Top-Box oder separates Netzteil
Elegantes und kompaktes Design, modern glänzend, schwarz lackiert
Kompatibel mit DVB-T2, ISDB-T, DMB-T/H, ATSC und DAB-Radios
Eingebauten LTE Filter
INSTALLATION:
Hinweis: für den bestmöglichen Empfang, bitte überprüfen Sie folgende Konditionen:
1. Halten Sie die Antenne fern von Störquellen: Halten Sie die Antenne weg von großen
Stromverbrauchern, wie Klimaanlage, Aufzug, Fön und Mikrowelle ... usw.
English
BEDIENUNGSANLEITUNG
4
DEi
2. Platzieren Sie die Antenne in der Nähe von Fenstern, wenn die Antenne in Innenräumen
verwendet wird.
INSTALLATION 1: STROMVERSORGUNG ÜBER DTV SET-TOP-BOX (ABB.1)
Bitte beachten Sie, in dieser Installation müssen Sie sicherstellen, dass Ihre Set-Top-Box über den
F- Antennenstecker durch Koaxialkabel 5V DC Stromversorgung einschalten kann.
Schritt 1: Nehmen Sie das Hauptgerät und Zubehör aus der Packung heraus.
Schritt 2: Verbinden Sie das Koaxialkabel mit der Antenne und DTV Set-Top-Box (1)
Schritt 3: Verbinden Sie die DTV Set-Top-Box mit Ihrem TV (2). Bitte stellen Sie sicher, dass die
Stromversorgung über Koaxialkabel auf Ihrer STB eingeschaltet ist. (Bitte im Handbuch
der STB Funktion Koaxialkabel Stromversorgung nachschlagen)
Schritt 4: Antenne ausrichten (drehen Sie die Antenne in verschiedene Richtungen) beste Position
für TV-Empfang. (Es ist empfehlenswert, die Antenne neben dem Fenster, wo das TV-
Signal hereinkommt aufzustellen)
Schritt 5: Koaxialkabel sauber, ordentlich und sicher ausrichten.
INSTALLATION 2: STROMVERSORGUNG ÜBER NETZGERÄT AC/DC (ABB.2)
Schritt 1: Nehmen Sie das Hauptgerät und Zubehör aus der Packung heraus.
Schritt 2: Verbinden Sie das Koaxialkabel mit der Antenne und DTV Set-Top-Box (1).
Schritt 3: Verbinden Sie die DTV Set-Top-Box mit Ihrem TV (2).
Schritt 4: Schließen Sie den Netzgerät DC-Ausgang mit dem DC-Eingang der Antenne, und stecken
Sie das AC/DC Netzgerät in die 220 V AC Steckdose (3).
English
DC-Stromversorgung
TV-Ausgang F-Buchse
English
Abb. 1
BEDIENUNGSANLEITUNG
5
DE
Schritt 5: Antenne ausrichten (drehen Sie die Antenne in verschiedene Richtungen) in der besten
Position für TV-Empfang. (Es ist empfehlenswert, die Antenne neben dem Fenster, wo das
TV-Signal hereinkommt aufzustellen).
Schritt 6: Koaxialkabel sauber, ordentlich und sicher ausrichten.
Hinweis: Nachdem die Installation beendet ist, benutzen Sie Ihre Set-Top-Box, um die Signalstärke
und -qualität zu überprüfen. Wenn Sie kein stabiles Bild haben, bewegen Sie bitte die Position der
Antenne für einen besseren Empfang. Wenn Sie die beste Position gefunden haben, bitte Antenne
English
Abb. 2
Deutsch
Korrekte Entsorgung dieses Produkts
(Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen
mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der
Umwelt bzw. der menschilchen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um
gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags
konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
auf www.lechpol.eu”
OWNER’S MANUAL
ENi
6
English
INTRODUCTION:
Antenna designed for digital terrestrial TV broadcasting reception. This is an active antenna that can
be used with TV or Set-top-box which supports coaxial cable powering, or using a power adaptor for
external powering is supported.
TECHNICAL DATA:
Frequency range: VHF: 174-230 MHz; UHF: 470-790 MHz
Gain: 30 dB
Max. output level: 100 dBµV
Power supply: via separate AC/DC adapter (DC 6 V, 100 mA) or via DTV set-top box (DC 5 V,
40 mA)
IN SET:
Before installation, please check the contents:
1. Antenna main unit
2. AC/DC power adapter
3. Coaxial cable
FEATURES:
SMD circuit technology design
Shielded for minimum interference
Stylish and compact size design with shiny black process
Powered by DTV set-bop box or included separate power adapter
Compatible with DVB-T2, ISDB-T, DMB-T/H, ATSC and DAB radios
INSTALLATION:
Note: For the best reception, please check the following conditions
1. Keep the antenna away from the sources of interference: keep the antenna away from those big
power consumption devices, such as air conditioner, elevator, hair dryer and microwave oven,
ect.
2. If possible, please place the antenna near windows, in order to catch the strong signal with
OWNER’S MANUAL
EN
7
minimum interceptions.
INSTALLATION 1: POWERED BY DTV SET-TOP-BOX (FIG. 1)
Please be noticed, in this installation, you need to make sure that your set-top-box can support
coaxial cable 5 V DC powering via the F connector to antenna.
Step 1: Take out the antenna main unit and accessories from box.
Step 2: Connect the coaxial cable with antenna and DTV set-top-box (1)
Step 3: Connect the DTV set-top-box to your TV (2). Please make sure the coaxial cable powering
function of your STB is ON. (Please check the operational manual of your STB for coaxial
cable powering function)
Step 4: Adjust the antenna (turn around the antenna body in different direction) in the best position
that can receive digital TV signal. (It is recommended to place the antenna near the window
where the digital TV signal comes in.).
Step 5: Organize the coaxial cable for neat, tidy and safety.
INSTALLATION 2: POWERED BY AC/DC ADAPTER (FIG. 2)
Step 1: Take out the antenna main unit and accessories from box.
Step 2: Connect the coaxial cable with antenna and DTV set-lop-box or TV (1).
Step 3: Connect the DTV set-top-box to your TV (2)
Step 4: Connect the power adapter DC output jack to the DC input connector of the antenna, and
then plug the AC/DC power adapter into the AC power socket (3).
Step 5: Adjust the antenna (turn around the antenna body in different direction) in the best position
English
English
Fig. 1
OWNER’S MANUAL
ENi
that can receive digital TV signal. (It is recommended to place the antenna near the window
where the digital signal comes in.)
Step 6: Organize the coaxial cable for neat, tidy and safety.
Note:
quality. If you can not have a steady picture, please move the antenna to a better reception position.
English
Fig. 2
English
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
(Applicable in the European Union and other European countries with separate collection systems) This marking shown on the product
or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible
harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and
recycle it responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where
safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product
should not be mixed with other commercial wastes for disposal.
and other relevant provisions of directive 2014/53/UE. The proper declaration for download from www.lechpol.eu”
PL
9
English
WPROWADZENIE:
DANE TECHNICZNE:
Wzmocnienie: 30 dB
Zasilanie: zasilacz (6 V,100 mA DC) lub z tunera (5 V, 40 mA DC)
W ZESTAWIE:
1.
2. Zasilacz AC/DC
3. Kabel koncentryczny
CECHY PRODUKTU:
Technologia SMD
Wbudowany wzmacniacz nisko szumowy
Stylowa i kompaktowa obudowa
Kompatybilny z DVB-T2, ISDB-T, DMB-T/H, ATSC i radio DAB
INSTALACJA:
1.
kuchenka mikrofalowa, itp.
2.
PLi
10
INSTALACJA 1: ZASILANIE Z TUNERA DTV (RYS.1)
Krok 1:
Krok 2:
Krok 3:
Krok 4:
Krok 5:
-
cyfrowego TV.
INSTALACJA 2: ZASILANIE Z ZASILACZA AC/DC (RYS. 2)
Krok 1:
Krok 2:
Krok 3:
Krok 4:
zasilania.
Krok 5:
Krok 6:
English
English
Rys. 1
