Calix Timer 2010 Bedienungsanleitung
1
MANUAL
Timer 2010 med
Fjärrkontrol
medlem av
member of
mitglied von
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELE SS TIMER CO NTROL RF
2
3
Första inställning
Observera att fordonet måste vara
anslutet till nätspänning.
1. Tryck på reläkontaktens inlärnings-
knapp.
2. Reläkontaktens LED börjar blinka
långsamt.
3. Tryck på ”on”-knappen på fjärr-
kontrollen som då sänder sin kod.
4. Reläkontakten tar emot koden och
LED blinkar två gånger som bekräf-
telse.
5. Reläkontaktens LED slutar blinka.
6. Fjärrkontrollen och reläkontakten
är nu ”ihopkopplade”.
Ändra inställningen
Repetera punkterna under ”Första
inställning”.
Daglig användning, av/på-funktion.
Tryck på ”1”-knappen för att sätta på
och ”0”-knappen för att stänga av
systemet.
Räckvidd
Fjärrkontrollens räckvidd är upp till ca
30 m i slutna rum.
Nyckelringssändare
för styrning av/på.
Inställning av kodomkopplaren
Öppna höljet på
baksidan. Välj
en kod genom
att vrida väljaren
med en liten
skruvmejsel.
Byte av batterier 1. Öppna höljet
med en liten
skruvmejsel.
2. Ta ur det
gamla batteriet
och tryck in ett
nytt. Kontrollera
polariteten innan
höljet stängs.
Specifikationer
Frekvens: 433,92 MHz
Batteri: Ett 3V CR2032 Litiumbatteri
(ingår)
2
3
Funktioner
Digital fjärrkontroll för timerstyrning.
12 st timerinställningar AV/PÅ. Tydlig
display. Enkel och bekväm att an-
vända.
Beskrivning av knapparna
UNIT Knapp för val av mottagare.
ON Mottagare PÅ
OFF Mottagare AV
TIMER För att ställa in timern.
Bläddra uppåt
Bläddra nedåt
CLOCK För att ställa in klockan
ENTER Enter och OK
II / DEL. Paus / Radera
Förutsättningar
Innan du kan använda timern måste
du se till att fjärrkontrollens kod stäm-
mer överens med reläkontaktens.
Välj en kod genom att vrida väljaren
med en liten skruvmejsel. Väljaren
finns på baksidan av fjärrkonktrollen
under batterilocket.
Specifikationer
Frekvens: 433,92 MHz
Batterier: ett CR2032 3V litiumbatteri
för displayen och ett 23A 12V för
timern.
Digital fjärr-
kontroll/timer
Observera!
Fordonet måste vara anslutet till
nätspänning vid tidpunkten då fjärr-
kontrollen skickar startordern till sys-
temet.
Användning tillsammans med timer-
styrda eluttag, eller uttag med inter-
mittent (pulserande spänning) kan
därför medföra att systemet inte
uppför sig som förväntat.
Utsätt inte produkten för slag, stötar,
värme, direkt solljus eller fukt.
Kontrollera batterinivån om produk-
ten inte används under lång tid.
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
4
5
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
1
9
8
7 6
2
3
4
5
5

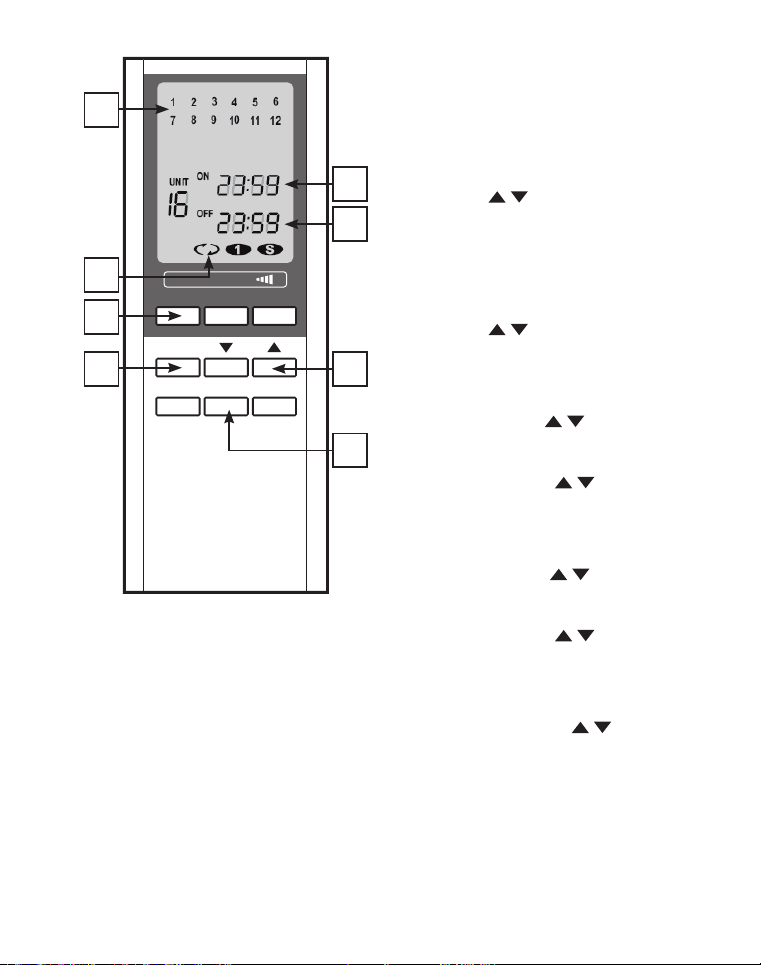

1. Timerinställningar. Max antal: 12.
2. Klocka med 24 timmarsvisning.
3. Tid då systemet slås på.
4. Tid då systemet slås av.
5. Slumpmässig timerinställning som
stöldskydd när du är bortrest.
6. ”AV” och ”PÅ” för enstaka tillfäl-
len.
7. ”AV” och ”PÅ” dagligen.
8. Batterinivå.
9. Aktuell mottagares nummer. Upp
till 16 mottagare kan styras med
fjärrkontrollen.
10.Indikator som visar att fjärrkontrol-
len skickar en signal.
Att ställa klockan
Klockan har 24-timmarsvisning. Innan
du börjar programmera timern måste
du ställa in klockan.
Display
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
1. Tryck på ”CLOCK” i 3 sekunder,
siffrorna på displayen börjar
blinka.
2. Använd “ ”-knapparna för att
ställa in timmar och tryck ”ENTER”
när du är klar.
3. Upprepa ovanstående för att ställa
in minuter.
Timern visar nu korrekt tid.
Direktfunktion
Fjärrkontroll för mottagare AV/PÅ
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
1. Tryck på ”UNIT” och välj den mot-
tagare som du vill aktivera.
2. Tryck därefter på ”ENTER”.
3. Tryck på ”ON” för att starta.
4. Tryck på ”OFF” för att stänga av.
4
5
Timerinställning – dagligen
A Tryck på ”TIMER” och håll knap-
pen intryckt under 3 sekunder.
B Timerinställningarna visas på dis-
playen och en av siffrorna blinkar.
C Använd “ ” för att stega mel-
lan valen.
D Tryck på ”ENTER” för att bekräfta.
E Tryck på ”UNIT” för att välja
önskad mottagare.
C Använd “ ” för att välja.
D Tryck på ”ENTER” för att bekräfta.
F Nu blinkar siffrorna i ON-fönstret.
C Välj timme med “ ”.
D Tryck på ”ENTER” för att bekräfta.
C Välj minuter med “ ”.
D Tryck på ”ENTER” för att bekräfta.
G Nu blinkar siffrorna i OFF-fönstret.
C Välj timme med “ ”.
D Tryck på ”ENTER” för att bekräfta.
C Välj minuter med “ ”.
D Tryck på ”ENTER” för att bekräfta.
H Nu blinkar timerinställningen.
C Välj dagligen med “ ”.
D Tryck på ”ENTER” för att bekräfta.
Nu är timern inställd!
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
A
E
H
B
C
G
F
D
6
7
Pausa en timerinställning
A Tryck på ”TIMER” och håll knap-
pen nedtryckt under 3 sekunder.
B Timerinställningarna visas på dis-
playen och en av siffrorna blinkar.
C Använd “ ” för att stega mel-
lan valen.
D Tryck på ”ENTER” för att bekräfta.
E Tryck ”II/DEL.” för att pausa vald
inställning. En ruta blinkar nu runt
vald timerinställning.
D Tryck på ”ENTER” för att bekräfta.
Timerinställningen är nu pausad.
Det markeras tydligt i displayen
genom att siffran är omgiven av en
fyrkant.
• Upprepaprocedurenförattåter-
uppta en timerinställning. En aktiv
timerinställning har ingen fyrkant
runt siffran.
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELESS TIMER CONTROL RF
A
B
C
E
D
Radera en timerinställning
A Tryck på ”TIMER” och håll knap-
pen nedtryckt under 3 sekunder.
B Timerinställningarna visas på dis-
playen och en av siffrorna blinkar.
C Använd “ ” för att stega mel-
lan valen.
D Tryck på ”ENTER” för att bekräfta.
E Tryck och håll ”II/DEL.” nedtryckt
under 3 sekunder. Tidsinställningen
och reläkontaktens nummer blin-
kar.
D Tryck på ”ENTER” för att bekräfta.
Inställningen är nu raderad.
6
7
12 st AV/PÅ-inställningar
Du kan ställa in upp till 12 AV/PÅ-
tider med timern. Exempel:
1. Om du har tre mottagare och
ställer in 2 PÅ/AV-tider för en
mottagare kan du använda de 10
lediga timerinställningarna för de
andra två mottagarna.
2. Om du har fyra mottagare kan du
ställa in 1 PÅ/AV-tid för mottagare
A, 2 PÅ/AV-tider för mottagare
B och har då 9 timerinställningar
lediga.
Byte av batterier
Fjärrkontrollen kräver två batterier. Ett
CR2032 3V litiumbatteri för displayen
och ett 23A 12V för timern.
Felsökning
Problem Lösning
Låg bat-
terinivå Byt ut litiumbatteriet 3V
CR2032
Siffrorna
på dis-
playen
är otyd-
liga
Kontrollera litiumbatteriet
Om displayen inte fung-
erar korrekt efter byte av
litiumbatteriet, kontakta
återförsäljaren
Inget
visas
på dis-
playen
Kontrollera litiumbatteriet.
Om displayen inte fung-
erar korrekt efter byte av
litiumbatteriet, kontakta
återförsäljaren.
Ingen
indika-
torsignal
Kontrollera 12 V-batteriet.
Dålig
räckvidd Kontrollera batteriet/byt
batteri.
CR2032
3 V
23 A 12 V
8
medlem av
member of
mitglied von
1
KÄYTTÖOHJE
Timer 2010
KAUKO-OHJAUKSELLA
medlem av
member of
mitglied von
TIMER
UNIT ON OFF
CLOCK ENTER II/DEL.
WIRELE SS TIMER CO NTROL RF
2
3
Ennen ohjauksen käyttöönottoa
Huomioi, että ajoneuvon on oltava
kytkettynä sähköverkkoon.
1. Paina releyksikön(=Rele) learn-
painonappia.
2. Releen LED-valo alkaa vilkkua
hitaasti.
3. Paina kaukosäätimen ”on” nappia
jotta yhteyskoodi saadaan rele-
yksikköön.
4. Rele vastaanottaa koodin kun LEDi-
vilkkuu 2 kertaa nopeasti.
5. Releen LEDi lopettaa vilkkumisen.
6. Kaukosäädin ja rele ovat nyt
toiminta-kunnossa.
Muuta asetuksia
Tee ylläoleva ohjeistus uudestaan.
Päivittäinen käyttö, on /off-toiminto
Paina ”1”-painiketta kun haluat käy-
nistää ja ”0”-painiketta kun sammutat-
laitteen.
Ohjauksen kantomatka
Kauko-ohjaus toimii n.30m etäisyy-
deltä.
Avaimenperä-ohjaus
Päälle = 1 / Pois = 0
Koodinvaihtajan asennus
Avaa takakansi.
Valitse haluttu
koodisignaali
pienella ruuvi-
meisselillä.
Pariston vaihto
1. Avaa kansi
pienellä ruuvimeis-
selillä.
2. Ota vanha
paristo ja aseta
uusi vanhan
paikalle. Tarkista
että paristo on
oikein päin ennen
kannen sulkemista.
Tekniset tiedot
Taajuus: 433,92 MHz
Paristo: 1kpl 3V CR2032 Litiumparisto
