Catellani & Smith Syphasfera Bedienungsanleitung

standingSyphasfera

ISTRUZIONI DI MONTAGGIO / ASSEMBLY INSTRUCTIONS / INSTRUCTIONS DE MONTAGE / MONTAGEANLEITUNGEN / INSTRUCCIONES DE MONTAJE

www.catellanismith.com

MADE IN ITALY

tensione di rete / voltage lampadine / bulbs trasformatore / transformer dimmerazione / dimming

220V-240V

classe

class

classe di protezione

protection class

persone suggerite per il montaggio

people required for mounting

IP44*I

1 x G4 1,5W LED 12V DC non incluso - 12V DC -

1 x G4 1,5W LED 12V DC not included - 12V DC -

AVVERTENZE

WARNINGS

• Only a qualied electrician should execute the installation.

• Switch o the power supply before installing, servicing or in case of malfunctioning.

• In case the supply cable of the lamp would be damaged, it has to be replaced exclusively by the manufacturer or by his technical service.

• All our rough–nished products are sensitive to external agents. It is therefore possible that uneven patches of rust appear.

• The purchased lamp is guaranteed if installed and used in accordance with to the specications of the model. Catellani & Smith is not

responsible for inappropriate installation of the product and/or a dierent use than the one indicated.

• Si raccomanda che l’installazione venga eseguita da un elettricista abilitato.

• Togliere la tensione di alimentazione prima di eettuare l’installazione e per interventi di manutenzione o in caso di cattivo funzionamento.

• Se il cavo di alimentazione esterno viene danneggiato, deve essere sostituito esclusivamente dal costruttore o dal suo servizio di assistenza.

• Tutti i nostri prodotti in nitura grezza sono sensibili agli agenti esterni. È possibile quindi la comparsa di ruggine in modo disomogeneo.

• La lampada acquistata è garantita se installata e utilizzata nel rispetto delle speciche del modello. Catellani & Smith declina ogni

responsabilità per installazione non appropriata e/o uso diverso da quello indicato.

*Speciche IP: portalampada IP65 (non adatto a immersione); cavi e connessioni IP68; drivers IP67; grado medio IP della lampada 44.

*IP Specics: lamp holder IP65 (not protected against immersion); wires and connectors IP68; drivers IP67; IP average rate of the lamp 44.

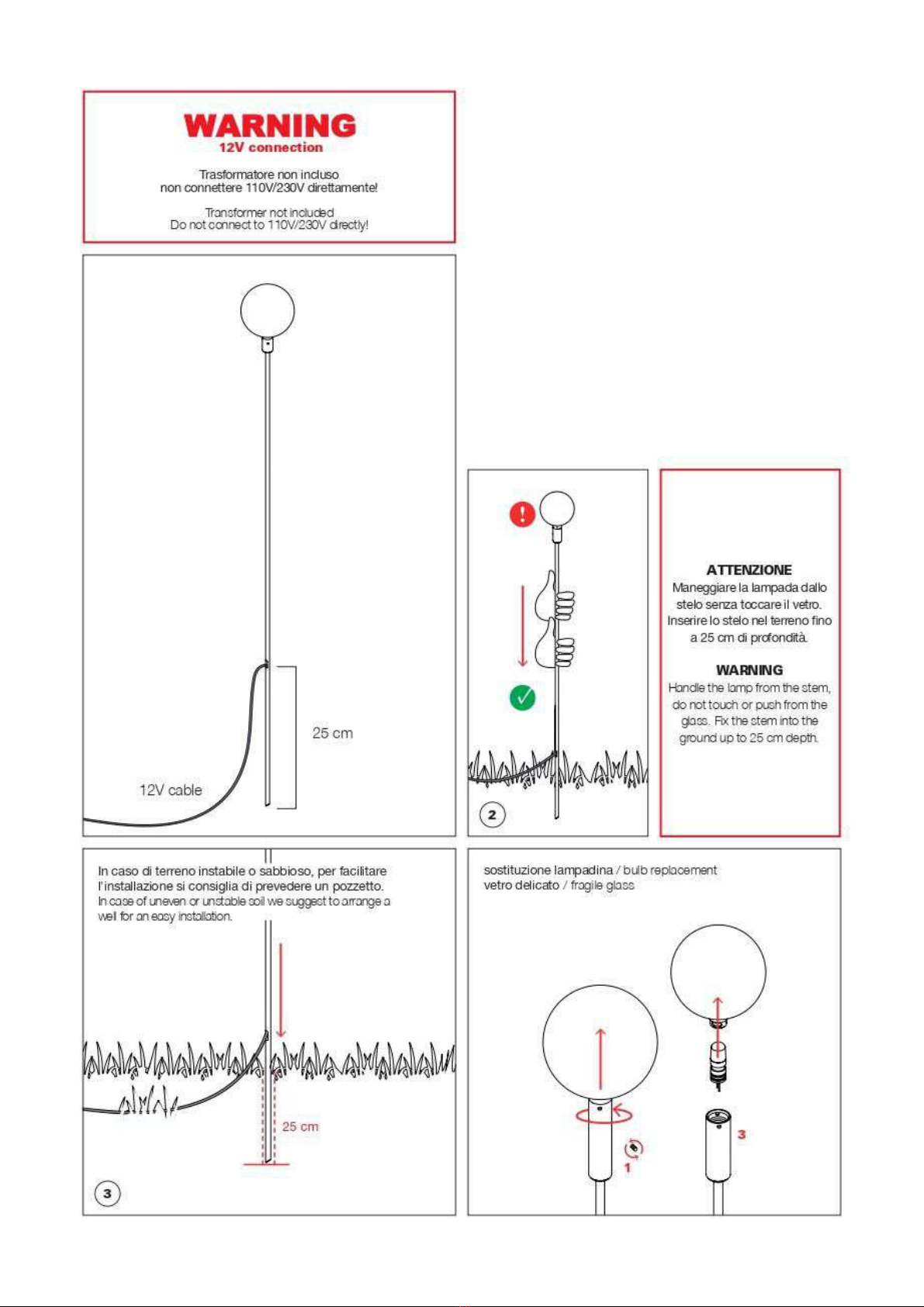

ISTRUZIONI PER CONNESSIONE SINGOLA LAMPADA

INSTRUCTIONS FOR THE CONNECTION OF A SINGLE LAMP

LAMPADA MODULARE

Può essere installata singolarmente oppure creando una composizione con

diversi moduli utilizzando l'apposito supporto cod. MS (a richiesta).

Parte elettrica per singolo o multipli disponibile a richiesta.

MODULAR LAMP

It can be installed as single piece or multiple ones, creating a composition with

dierent modules by means of the suggested supporting plate code MS (on request).

Power supply for single or multiple use available on request.

ATTENZIONE

Gli steli della collezione Sypha sono in ottone verniciato per esterni di colore nero; sono adatti sia a stare all’esterno che immersi.

In caso di installazione in acqua, suggeriamo tuttavia una versione disponibile a richiesta

studiata appositamente per questo tipo di progetti e richieste.

WARNING

The stems of the Sypha collection are made of brass protected for outdoor with black coloured varnish.

They are suitable for outdoor use included immersion.

Nevertheless, in case of installation into water, we recommend a version available on request

designed for this kind of projects and requests.

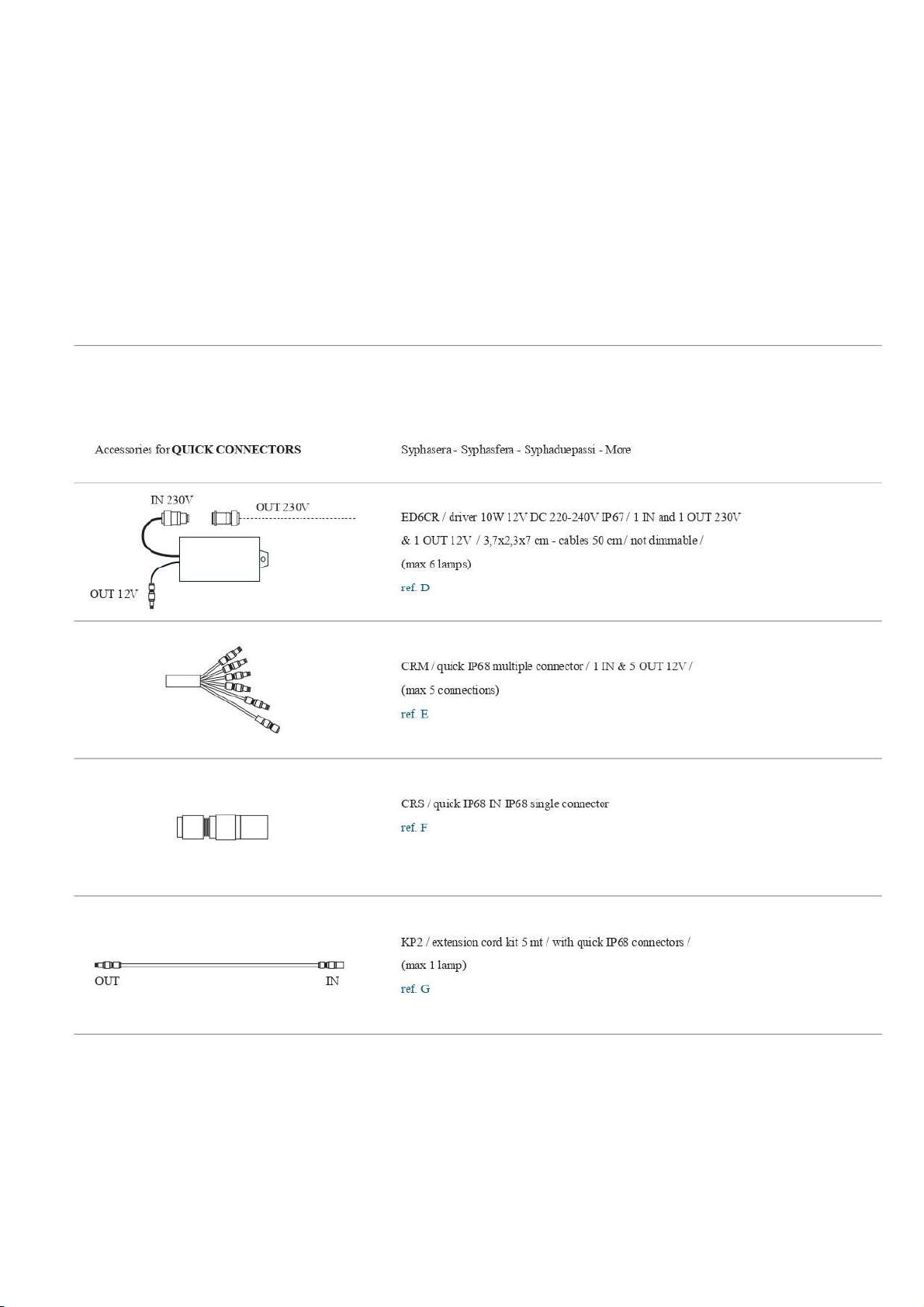

ISTRUZIONI PER CONNESSIONE MULTIPLA LAMPADE

INSTRUCTIONS FOR THE CONNECTION OF MULTIPLE LAMPS
