NANOPW

NANOPB

Wiegand 125Khz Proximity Reader

Lecteur proximité Wiegand 125 Khz

ENGLISH

FRANCAIS

2cdvigroup.com

Wiegand 26/30/44 bits.

Direct connection.

PCB sealed in epoxy.

Audible and visual feedback.

3m pigtail wire connection.

Versions available: white or black.

L x W x D: 70 x 43 x 23mm.

Technology: 125 Khz.

Multi card protocol reader - Marin/HD.

Input voltage: 12V dc.

Consumption: 100mA.

1] PRODUCT PRESENTATION

3] MOUNTING KIT

2] REMINDERS AND RECOMMENDATIONS

Foam seal 3x30

TF screw S5

Plastic anchor TORX® bit 3x8

TORX®screw Varistor

NANOPW(PB)

1 2 2 1 1 1

Important

To protect the device from back-emf,

do not forget to install the varistor

across the lock terminals, in parallel.

For optimal illumination, do not

fold the cable inside the product.

Keep at least 20CM (8”) between

2 card readers.

Suggested power supplies

ARD12 & BS60 (in case the reader

is powered neither by the

controller nor by the reader

controller INTBUSW).

These products must be powered

in 12Vdc and the power supply

should be certiﬁ ed EN60950-

1:2006/A11:2009 standards

and should be designed to be

a low power supply source.

Recommended cables

4 twisted pairs 0.6mm (AWG 24).

Environment

When in a humid area or close to

the sea, we recommend applying

varnish to the terminals to avoid

oxidation.

This product is supplied

with a varistor.

The varistor must be connected

directly to the locking system

terminals (electric strikes,

electromagnet, or lock) operated

by the device. If the device

functions with several locking

systems, each one must be ﬁ tted

with a varistor.

The varistor limits overload

produced by the strike coil,

known as self-effect or back-emf.

If you are using a “Shear Lock”,

electromagnet or other type of

electric lock, we recommend

the use of a dedicated power

supply for the lock.

CE Certiﬁ cation

Certiﬁ cation FCC CFR 47

part 15 compliance

WEEE

IP53

-25°C to +70°C

Thank you for buying our products and for the conﬁ dence you placed

in our company.

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

3cdvigroup.com

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

1Measure and mark the center lines to determine the

reader position. Drill the ﬁ xing screw holes (Diameter:

5mm). Drill the wiring access area (Diameter: 15mm).

2Place the joint at the back of the reader. Take care

to begin from the bottom. (Sch. a). The joint must

be visible (about 2mm) on the top-back of the reader

(Sch. b).

4] MOUNTING

Make sure that there are no pieces missing from the mounting kit. Use the correct tools according to the installa-

tion (drill, screwdrivers, tape measure,...) and follow the mounting instructions of the reader.

Sch. a

Sch. b

Sch. c

3 Insert the plastic plugs in the mounting holes, connect the cable (refer to wiring diagram on page 7), then fasten

the reader with the TORX® screw using the TORX® bit (Sch. c). Make sure that the varistor is connected across the

lock (refer to page 5 “Reminders and recommendations”).

Foam seal

4cdvigroup.com

When powered

- Green LED illuminates for 1 second

- Red LED illuminates for 1 second

- Buzzer sounds for 1 second

Operating mode

- Buzzer activated with 0V input

- LEDs activated with 0V input

Cable

Red Input voltage 12V dc

Black 0V

Blue Clock

Green Data 0

White Data 1

Brown Buzzer

Yellow Green LED

Orange Red LED

Green LED Red LED Status

OFF OFF OFF

OFF ON red

ON OFF green

ON ON blue

Wiegand output formats

DIP1 DIP2 BITS

OFF OFF 26

ON OFF 30

OFF ON 44

5] WIRING DIAGRAM

Card Swiped

- Badge recognized: the orange LED illuminates and the buzzer activates for 150 milliseconds.

OFF

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

Buzzer activated or not after badge recognised :

By default the buzzer is activated in standard mode.

To inhibite the buzzer :

- Power Off the NANO

- Connect the brown wire with the black wire

- Power On the NANO

- As soon as the buzzer beep, disconnect the brown wire

Now the buzzer is not activated after badge recognised.

The brown wire can be connected to the output of the access unit and be activated or not.

To enable the buzzer :

- Power Off the NANO

- Connect the brown wire with the black wire

- Power On the NANO

- As soon as the buzzer beep, disconnect the brown wire

Now the buzzer is activated after badge recognised.

The brown wire can be connected to the output of the access unit and be activated or not.

5cdvigroup.com

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

6] OUTPUT FORMATS 26, 30 AND 44 BIT WIEGAND

Chronograms

Open collector output with internal pulls up 1K at +5V.

26-BIT WIEGAND OUTPUT

1 - First parity: 1-bit – even parity for the ﬁ rst 12-bit

Code of the badge: 6 half byte represent the last 6 digit of the code (4bit = 1 digit of a code)

Each byte is transferred from bit 7 to bit 0.

2 - Second parity: 1 bit – odd parity for the last 12-bit.

Bit 1 Bit 2 to bit 25 Bit 26

Even Parity on bit 2 to bit 13 Data (24 bit)

Odd Parity on bit 14 to bit 25

Exemple: code of the badge is 0102166A37.

1 0001 0110 0110 1010 0011 0111 0

Parity 1 1 6 6 A 3 7 Parity 2

The code transmitted is in hexadecimal format 166A37

Parity 1: 0 if the number of 1 in bit 2 to bit 13 is even,

1 if the number of 1 in bit 2 to bit 13 is odd.

Parity 2: 0 if the number of 1 in bit 14 to bit 25 is odd,

1 if the number of 1 in bit 14 to bit 25 is even.

0 logic

\DATA1

\CLOCK

\DATA0

50 μs 50 μs

2ms 2ms

1 logic

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

6cdvigroup.com

44-BIT WIEGAND FORMAT OUTPUT

Data: 10 digit code number hexadecimal MSByte ﬁ rst.

Each hexadecimal digit = 4 bit, MSBit ﬁ rst.

LRC: 4 bit = OR restricted in between the digit of the data, MSBit ﬁ rst.

Bit 1 to bit 40 Bit 41 to bit 44

Data MSBit ﬁ rst LRC

Example A: EM badge hexadecimal code: 01001950C3.

0000 0001 0000 0000 0001 1001 0101 0000 1100 0011 0011

0100195 0 C 3 3

The code number of the card is: 01001950C3 in hexadecimal code.

30-BIT WIEGAND OUTPUT

1 - First parity: 1 bit – even parity for the ﬁ rst 14-bit

Code: A code is formed from 7 half byte.

Each byte is transferred from bit 7 to bit 0.

2 - Second parity: odd parity for the last 14-bit.

Bit 1 Bit 2 to bit 29 Bit 30

Even Parity from bit 2 to bit 15 Data (28-bit) Odd Parity from bit 16 to bit 29

Example: EM badge hexadecimal code: 0102166A37.

1 0010 0001 0110 0110 1010 0011 0111 1

Parity 1 2 1 6 6 A 3 7 Parity 2

The code transmitted is in hexadecimal format 2166A37.

Parity 1: 0 if the number of 1 in bit 2 to bit 15 is even,

1 if the number of 1 in bit 2 to bit 15 is odd,

Parity 2: 0 if the number of 1 in bit 16 to bit 29 is odd,

1 if the number of 1 in bit 16 to bit 29 is even.

7] LED MANAGEMENT ON CENTAUR SYSTEM

GREEN LED

SETTINGS

RED LED

SETTINGS

GREEN

ACCESS ALLOWED

RED

ACCESS DENIED

BLUE

STAND-BY

LED

ACTUATION

7cdvigroup.com

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

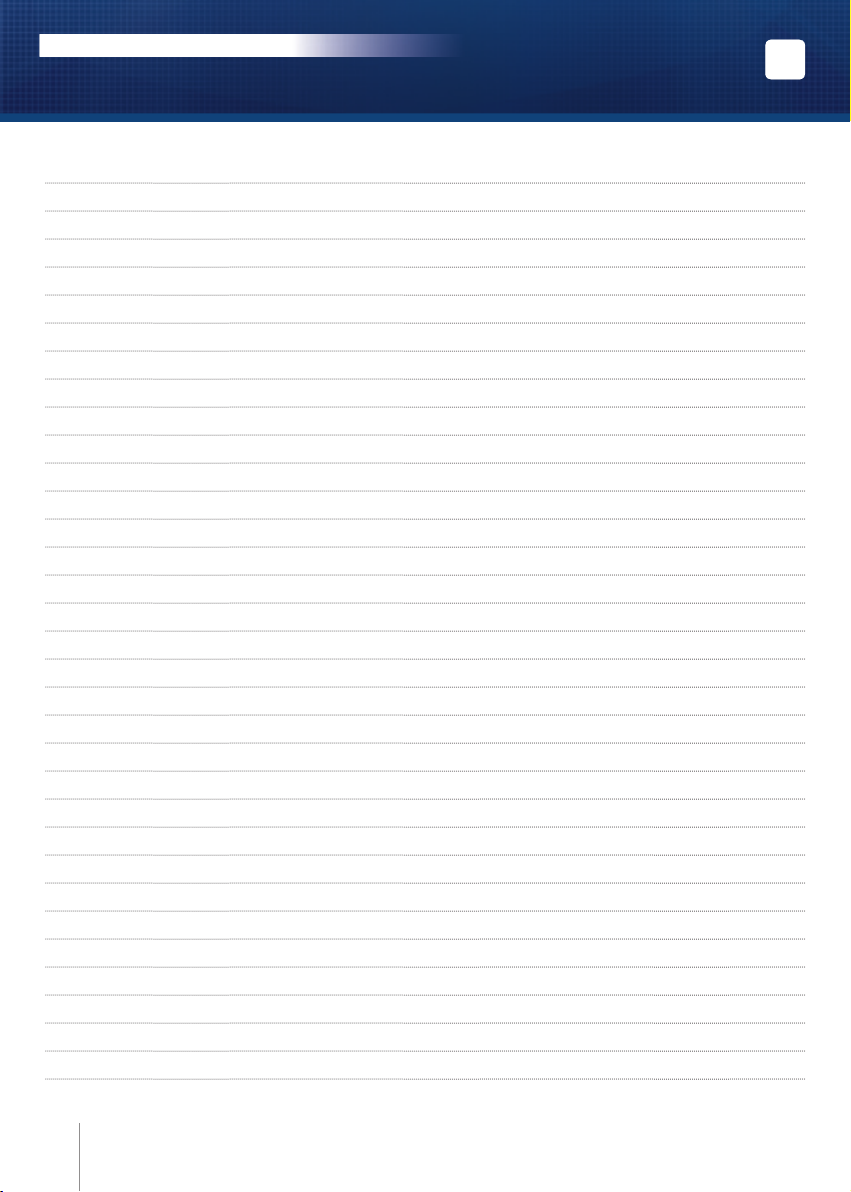

8 ] NOTES

8cdvi.com

cdvigroup.com

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

INSTALLATION MANUAL

cdvi.com

cdvigroup.com

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

Wiegand 26/30/44 bits.

Connexion directe à la centrale ou via

le contrôleur de porte (INTBUSW).

Electronique résinée.

Signalisation lumineuse et sonore.

3 m de câble.

Disponible en version : blanc ou noir.

L x l x P : 70 x 43 x 23 mm.

Technologie : 125 Khz.

Protocole : EM4100 (Marin).

Alimentation : 12 V DC.

Consommation : 100 mA.

1] PRÉSENTATION PRODUIT

3] ÉLEMENTS FOURNIS

Joint

d’étanchéité Vis TF

3x30

Cheville

plastique

Embout

tournevis

TORX®

Vis TORX®

3x8 Varistance

NANOPW(PB)

1 2 2 1 1 1

Certiﬁ cation CE

Certiﬁ cation FCC CFR 47

part 15 compliance

DEEE

IP53

-25°C à +70°C

Merci pour l’achat de ce produit et pour la conﬁ ance que vous accordez

à notre entreprise.

2] RAPPELS ET RECOMMANDATIONS

Recommandations

d’installation

Pour sécuriser l’installation,

n’oubliez pas de placer

la varistance sur le système

de verrouillage en parallèle

au niveau de l’alimentation.

Pour un éclairage optimal,

attention de ne pas plier

le câble à l’intérieur du produit.

Ne pas installer de lecteurs

entrée/sortie à moins de 20 cm

l’un de l’autre.

Câble préconisés

Câble 4 paires 6/10ème (AWG 24).

Alimentations préconisées

ARD12 et BS60 (lorsque le lecteur

n’est alimenté ni par la centrale,

ni par le contrôleur de porte,

INTBUSW).

Nos alimentations

sont conformes aux exigences de

la norme EN60950-1 : 2006/A11 :

2009 et sont conçues pour être

limitées en puissance.

Environnement

Si vous installez ces lecteurs

dans un environnement marin/

salin,il est préconisé de passer

du vernis en bombe sur les contacts

après câblage aﬁ n de prévenir

le risque d’oxydation.

Ce produit est livré

avec une varistance.

Celle-ci doit être montée directement

sur les bornes de la gâche

(ventouse, moteur,…) commandée

par l’équipement. Si l’appareil

fonctionne avec plusieurs gâches,

chacune doit être équipée

de varistance. La varistance limite

les surtensions provoquées par

le bobinage de la gâche – effet

de self. Dans le cas où la ventouse

utilisée est du type “Shear Lock”,

celle-ci doit être alimentée par

une alimentation indépendante

du NANOPW ou NANOPB.

NANOPW - NANOPB

Wiegand 125 Khz proximity reader

NANOPW - NANOPB

Lecteur Proximité Wiegand 125 Khz

MANUEL D’INSTALLATION

10 cdvigroup.com

NANOPW - NANOPB

Lecteur Proximité Wiegand 125 Khz

MANUEL D’INSTALLATION

1 A l’aide du fond du lecteur, prenez les marques pour

ﬁ xer le produit. Percez le support de montage au niveau

des marques (diamètres préconisés : Ø5 mm et Ø15 mm).

Grâce au schéma de câblage, prévoyez la sortie des câbles

cachés dans la surface ou à l’extérieur (moulure).

2Placez le joint au dos du lecteur en commençant par

le bas. (ﬁ g. a). Le joint doit dépasser d’environ 2 mm au

niveau du sommet de la partie arrière du lecteur (ﬁ g. b).

4] MONTAGE

Après avoir vériﬁ é que le kit de montage est complet, vous allez pouvoir procéder à l’installation ﬁ nale

de votre lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,…) et suivez les recommandations

de montage du lecteur.

ﬁ g. a

ﬁ g. b

ﬁ g. c

3 Placez les chevilles dans les trous, passez le câble et raccordez-le (voir schéma de câblage page 4), puis ﬁ xez le

lecteur avec la vis TORX® grâce à l’outil TORX® (ﬁ g. c). N’oubliez pas de placer la varistance au niveau du système

de verrouillage (Voir page 2 “Rappels et recommandations”).

Joint d’étanchéité

Andere Handbücher für NANOPW

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere CDVI Kartenleser Handbücher

CDVI

CDVI KRYPTO K1BT Bedienungsanleitung

CDVI

CDVI KRYPTO K2 Bedienungsanleitung

CDVI

CDVI NANOPB Bedienungsanleitung

CDVI

CDVI SOLARPW Bedienungsanleitung

CDVI

CDVI Mifare Desfire EV1 Bedienungsanleitung

CDVI

CDVI SOLARPW Bedienungsanleitung

CDVI

CDVI Mifare SOLARMW Bedienungsanleitung

CDVI

CDVI DGLPWLC Bedienungsanleitung

CDVI

CDVI DGLPM WLC Bedienungsanleitung

CDVI

CDVI DGLPTWLC Bedienungsanleitung

CDVI

CDVI NANOPW Bedienungsanleitung

CDVI

CDVI SOLARMWD Bedienungsanleitung

CDVI

CDVI KRYPTO K2I Bedienungsanleitung

CDVI

CDVI DGLPM WLC Bedienungsanleitung

CDVI

CDVI STAR1M Bedienungsanleitung

CDVI

CDVI U4Go Series Bedienungsanleitung

CDVI

CDVI DGLIMWLC Bedienungsanleitung

CDVI

CDVI DGLP FN WLC 26 Bedienungsanleitung

CDVI

CDVI DGLPWLC Bedienungsanleitung

CDVI

CDVI KRYPTO K2 Bedienungsanleitung

CDVI

CDVI DGLP60WLC Bedienungsanleitung

CDVI

CDVI MOONARW Bedienungsanleitung

CDVI

CDVI U4GO A6U48 Bedienungsanleitung

CDVI

CDVI DESFire EV2 Bedienungsanleitung

Beliebte Kartenleser Handbücher anderer Marken

Lindy

Lindy 43185 Bedienungsanleitung

Lindy

Lindy 43185 Bedienungsanleitung

ViziT

ViziT RD-4F Bedienungsanleitung

Jinmuyu Electronics

Jinmuyu Electronics MR811 Series Bedienungsanleitung

AVID ID

AVID ID AVID1043 Bedienungsanleitung

Conrad

Conrad PCMCIA Bedienungsanleitung

Rosslare

Rosslare DR-6255 Bedienungsanleitung

Lindy

Lindy 51541 Bedienungsanleitung

Diapro T?bbi Ürünler

Diapro T?bbi Ürünler Across System Bedienungsanleitung

Johnson Controls

Johnson Controls Kantech tyco ioSmart Bedienungsanleitung

ACS

ACS ACR122L Bedienungsanleitung

Secukey

Secukey S2-MF Bedienungsanleitung

Elecom

Elecom MR-SMC07 series Bedienungsanleitung

Alien

Alien ALR-9800 Bedienungsanleitung

ACS

ACS ACR310 Bedienungsanleitung

Datamars

Datamars R-IN1300 MID Bedienungsanleitung

Alarm Lock

Alarm Lock AL-PRE2 Bedienungsanleitung

xpr

xpr B100PROX-AH Benutzerhandbuch
