Vielen Dank für den Kauf dieses Produkts.

Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig

durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese

Anleitung für eine spätere Verwendung auf.

Version: 32422_112

Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes

vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit

darauf zugreifen können.

• Bitte beachten Sie vor der Montage das beiliegende Datenblatt mit weiteren Sicher-

heits- und Verwendungshinweisen.

• Beginnen Sie nicht mit der Montage, bevor Sie die komplette Bedienungsanleitung

gelesen und diese verstanden haben.

• Führen Sie die Installation mit einer weiteren Person durch, um eine sichere Aufstel-

lung zu gewährleisten.

• Entnehmen die das Produkt der Verpackung und entfernen alle Verpackungsmateri-

alien. Achten Sie darauf, dass sich kein Verpackungsmaterial am oder im Produkt be-

ndet. Sollten Sie Verpackungsbeschädigungen feststellen, prüfen Sie zusätzlich ob

Beschädigungen am Produkt zu nden sind. Sollten Sie äußerliche Beschädigungen

an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf

das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler,

bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de,

Mail: info@celexon.de) für weitere Informationen.

• Um einen störungsfreien Betrieb sicherzustellen, darf das Produkt ausschließlich in

Innenbereichen eingesetzt werden, es ist NICHT zur Nutzung im Freien geeignet.

• Die Nutzung des Geräts und Zubehörteilen ist Kindern unter 16 Jahren verboten.

• Sorgen Sie dafür, dass keine Kinder mit den Geräten spielen oder sich ohne Aufsicht

in der Nähe aufhalten.

• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.

• Achtung Verletzungsgefahr! Öffnen Sie das Produkt niemals eigenmächtig. Führen

Sie Reparaturen nie selbst aus!

• Verwenden Sie das Produkt nicht in der Nähe von Gas- oder Wassergerätschaften

oder in staubiger Umgebung.

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus

bereits geringer Höhe beschädigt werden.

• Halten Sie das Produkt fern von Feuchtigkeit und Hitze.

• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.

• Verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine

anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Um-

gebung führen.

• Kinder sollten nicht unbeaufsichtigt die Leinwand nutzen bzw. damit spielen.

WARNHINWEISE

• Achtung Verletzungsgefahr! Das Gerät schließt bündig und fest im eingefahrenen

Zustand – halten Sie Finger, Hände oder andere Kleinteile von der Öffnung fern.

• Alle Zuleitungen und Kabel dürfen nicht zusätzlich belastet werden und müssen so

verlegt werden, dass diese nicht beschädigt oder gequetscht werden.

• Bitte stellen Sie die Leinwand so auf, dass kein Wind weht, damit sie nicht umfallen

kann. Die Leinwand ist ausschließlich für die Verwendung in Innenräumen zugelas-

sen.

• Bei Nichtbeachtung obiger Anweisungen kann es zu Personenschäden und

Beschädigungen des Produktes oder Geräten die daran angeschlossen

sind kommen. Auch kann bei fehlerhafter Installation oder Verwendung die

Garantie erlöschen.

• Wenn Sie beim Verwenden des Produktes unsicher sind, kontaktieren Sie

Fachpersonal, Ihren Händler oder celexon direkt (Web: www.celexon.de,

Mail: info@celexon.de).

• Technische Änderungen und Irrtümer vorbehalten.

Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden,

wenn die Leinwand außerhalb der empfohlenen Spezikationen verwendet wird, oder

bei unsachgemäßer Installation. Verwenden Sie diese Leinwand nicht in der Nähe von

Heizungen oder Klimaanlagen. Montieren und nutzen Sie das Produkt ebenfalls nicht in

direktem Sonnenlicht oder vor einem Fenster. Aufgrund der temperaturempndlichen

PVC Oberäche kann es zu nachhaltiger Beschädigung des Projektionstuchs kommen.

Wir empfehlen Ihnen, nach der Lieferung ca. 2 Stunden mit der Montage zu warten.

So kann sich die Leinwand akklimatisieren. Warten Sie ca. 24 Stunden, wenn die Lein-

wand von besonders kalter in eine warme Umgebung (oder umgekehrt) gebracht wird.

Bitte vermeiden Sie jegliche Flecken auf der Tuchoberäche. Diese könnten sich mög-

licherweise nicht mehr entfernen lassen.

Die Positionen der Endpunkte am Motor sind bereits werksseitig optimal eingestellt und

dürfen nicht verändert werden.

HAFTUNGSAUSSCHLUSS

Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch

den Hersteller geändert werden. Änderungen werden jeweils in den folgenden

Versionen dieses Handbuchs ergänzt. Irrtümer ausgeschlossen.

WICHTIGE HINWEISE ZUR TUCHREINIGUNG UND PFLEGE

Verwenden Sie keinen Lappen zur Reinigung!

Dieses Tuchmaterial reagiert besonders sensibel gegenüber Berührungen

mit Händen oder fettigen, feuchten Gegenständen. Dies ist der Textur bzw.

Tuchoberächenstruktur geschuldet, welche diese Hochkontrast-Ultrakurzdis-

tanz Leinwand in Ihrer Funktionsweise ausmachen.

Das Tuch hat eine spürbare 3D Oberächenstruktur, welche die gebündelte

Reektion des Projektionslichtes ausschließlich aus einem steilen Winkel von

unten (UST-Projektorposition) zur Betrachter-Sitzposition (Auge maximal auf

Höhe der Mitte der Projektionsäche oder tendenziell weiter darunter), ermög-

licht.

• Die Leinwand sollte nach jeder Nutzung wieder in das Gehäuse eingefah-

ren werden, um eine hohe Lebensdauer zu erreichen.

• Flecken von Insekten oder anderen (organischen) Substanzen lassen sich

ggf. nur sehr schwer oder gar nicht entfernen.

• Nutzen Sie keinen Lappen, um die Leinwand zu reinigen!

• Reiben Sie nicht mit Händen oder Fingern auf dem Tuch!

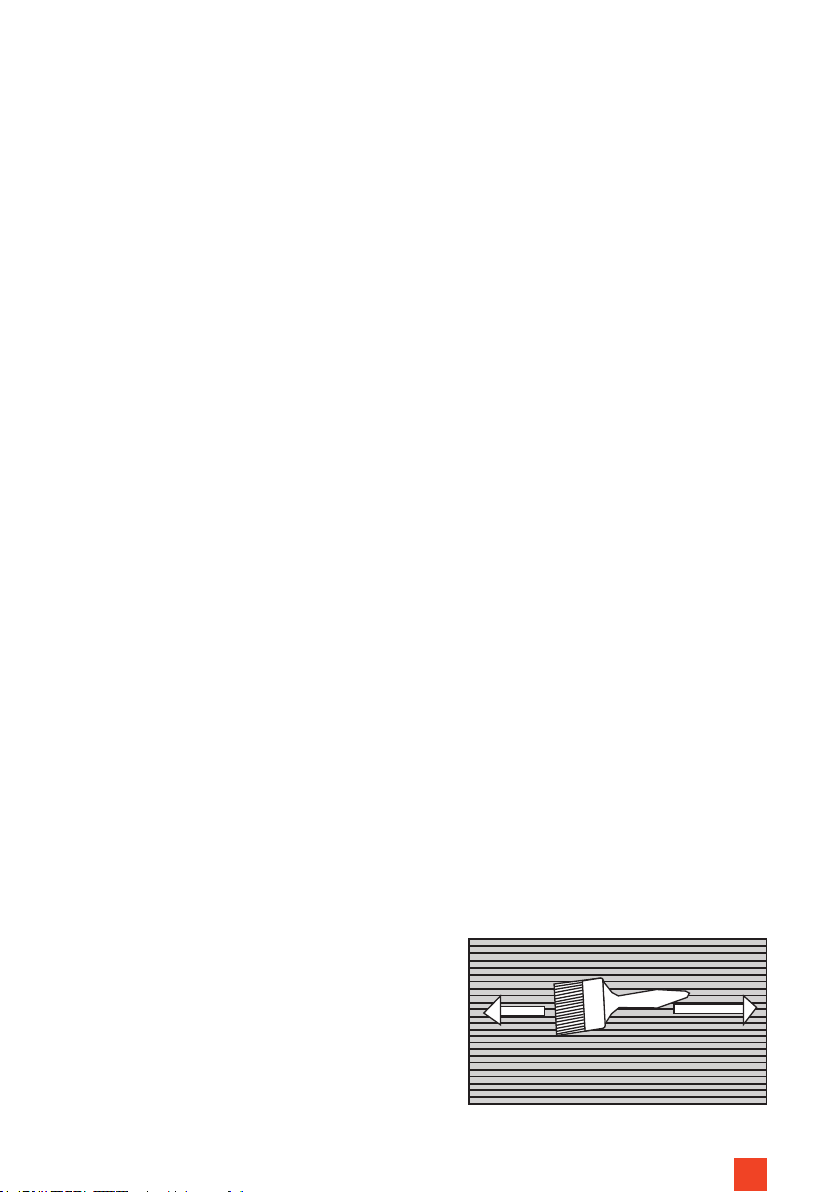

• Nutzen Sie ausschließlich die beiliegende Feinhaar-Bürste, um das Tuch

ausschließlich horizontal entlang der Oberächenstruktur mit leichtem

Druck auf das Tuch (es darf keine Verformung geben!) von eventuellen

feinen Staub oder Partikeln zu befreien.

• Sollten sich Partikel auf der Leinwand nden, welche nicht das Projektions-

bild stören, ignorieren sie diese. Sofern sich Partikel als störend in der Pro-

jektion erweisen und sich nicht durch sanftes, horizontales bürsten entfer-

nen lassen, nutzen sie einen tesa®-streifen und entfernen die Partikel damit.

• Verhindern Sie, dass die Leinwand 3 Minuten am Stück ein- und ausge-

fahren wird. Dadurch wir der Hitzeschutz des Motors aktiviert und die

Leinwand wird komplett deaktiviert. Erst nach einer Ruhezeit von 20-30

Minuten kann die Leinwand wieder in

Betrieb genommen werden.

PRODUKTÜBERSICHT

Gelenkaufnah-

Seilspann

system

Beschwerungs-

stange

oberer Gelen-

karm

Gelenk

unterer

Gelenkarm

Projektionstuch

Klappe

Seitenkappe

Gehäuse

Transportgriff

Anschluss IR-Auge (3,5 mm)

Federgelenk

12V Trigger Anschluss (2,5 mm)

Stromanschluss

Bedientaster

Seitenansicht

145

1x Inbusschlüssel

10x M5 x 10 mm Gewinde-

schraube

1x Infrarot (IR)-Auge

1x Reinigungsbürste für

Projektionstuch

10x Kunststoffdübel10x 5 x 40mm Linsenkopf-

schraube

1x Bedienungsanleitung

1x Stromkabel

2x Einstellbarer Montage-

winkel mit Montageplatte

1x Infrarot Fernbedienung

(IR)

1x Einstellwerkzeug (4mm)

1x Funk Fernbedienung

(RF)

1x Triggerkabel

6x M5 x 14 mm Gewinde-

schraube

LIEFERUMFANG

TECHNISCHE DATEN

Spannung: 230 V, 50 Hz

Verbrauch: 140 W (MAX)

0,4 W (Standby)

Steuerung: Infrarot-Fernbedienung 3V / 2 x CR2032

Funk-Fernbedienung 3V / 2 x CR2032 / Frequenz 868MHz

/ Sendeleistung: max. 10mW /

15m Reichweite

Temperatur: Im Betrieb 16°C bis 30°C

Bei Lagerung 10°C bis 30°C (Kurzfristiges unter- oder über

schreiten ist möglich, bei anschließender

Akklimatisierung von 24 Stunden vor erneu-

ter Nutzung.)

INSTALLATIONSHINWEIS

Installieren Sie die Leinwand an einer für alle Betrachter gut sichtbaren Po-

sition! Die optimale Installationshöhe entspricht der Position der Betrachter

bei ausgefahrenem Tuch: Augenhöhe = unteres Drittel der Bildäche. Instal-

lieren Sie die Leinwand gerade und in Waage, ansonsten besteht die Gefahr,

dass das Leinwandtuch schief auf- und abgewickelt wird. Die Leinwand darf

ausschließlich so installiert werden, dass das Tuch senkrecht zum Boden nach

oben ausfährt! Nutzen Sie für den Montageuntergrund passende Dübel und

Schrauben (Beschaffen Sie sich ggf. passendes Montagematerial). Mit dieser

Leinwand haben Sie die Möglichkeit zwischen verschiedenen Montagevarian-

ten zu wählen.

Achten Sie VOR DER INSTALLATION darauf, wo Ihr Ultrakurzdistanz-Projektor

letztlich stehen wird und wo das Bild auf Ihrer Wand erscheint, um die korrek-

te Position der Leinwand daran anzupassen. Es ist ratsam, den Projektor vor-

ab auf seiner geplanten Position zu testen und auf die gewünschte Bildgröße

(100” bis 120”) passend zu positionieren. Mit zunehmender Größe, bewegt sich

das Bild nach oben!

Der Abstand zwischen dem Projektor bis zur Wandäche, auf welcher Sie das

Testbild werfen, entspricht dann exakt dem Abstand vom Projektor bis zur

Tuchäche. Die Bildhöhe ist ebenso genau zu beachten.

Messen Sie nun die Abmaße Ihrer Leinwand und berechnen Sie die geplante

Position der Leinwand an Ihrer Wand oder Ihrer Möbel-Rückwand so, dass die-

se zu Ihrem Projektionsbild passt.

Achtung: Die Anbringung an einer Möbelrückwand kann nur sicher erfolgen,

wenn das Möbel über ausreichend Materialstärke verfügt und die Bereiche, an

welchen die Winkel montiert werden sollen, ausreichend massiv ausgeführt

sind. Je Winkel müssen 4 Schrauben genutzt werden, um eine stabile und dau-

erhaft sichere Installation zu gewährleisten!

Wenn Sie sich unsicher sind, fragen Sie im Fachmarkt wo Sie Ihr Möbel gekauft

haben nach oder nutzen im Zweifel ausschließlich die Anbringung an einer

tragfähigen Wand mit Dübeln und Schrauben, welche für Ihr spezisches Trag-

werk geeignet sind. Die beiliegenden Montagematerialien sind ausschließlich

zur Anbringung in massivem Tragwerk (Beton oder Vollstein) geeignet. Hilfe

nden sie dazu in Baufachmärkten oder durch ausgebildete Installateure.

MONTAGE AN DER WAND ODER AN EINER MÖBELRÜCKWAND

Markieren Sie eine “Installationslinie” auf der Höhe, wie die Leinwand später

positioniert werden soll. Die „Installationslinie entspricht der Unterkante des

Leinwandgehäuses.

Markieren Sie die Mitte der Leinwand auf der Installationslinie (Abb.1). Der Ab-

stand der beiden Montagewinkel (Mitte-Mitte der Winkel!) muss 1.600 mm be-

tragen. Entsprechend benden sich die beiden Winkel jeweils 800 mm links

und rechts der Mittenmarkierung der Leinwand. Markieren Sie dies exakt eben-

so auf der Installationslinie.

Achtung: Bitte beachten Sie die 4 möglichen Installationsweisen (Abb.2)!

Entsprechend der genutzten Weise richten Sie die Montagewinkel entspre-

chend so an der Installationslinie aus, als dass die Auageäche der Winkel auf

welcher die Leinwand aufgesetzt wird gleich der Installationslinie ist!

Installationstyp 1 und 2 sind dabei anders als Installationstyp 3 und 4!

Richten Sie nun die Winkel an der Installationslinie aus und markieren die 4

Bohrlöcher pro Halter an Ihrer Wand oder Rückwand.

Wand oder Möbelrückwand

Auageäche

Installationslinie

(=Gehäuseunterkante)

Abb. 1

Mitte

Bringen Sie die Montagewinkel jeweils mit den beiliegenden 4 Schrauben

(5x40mm) und jeweils 4 Dübeln an Ihrer Massiv-Beton- oder Vollsteinwand an.

(Abb. 1) Für andere Tragwerke besorgen Sie sich ein entsprechend passendes

Montagezubehör! Lassen Sie sich bei Unsicherheit dazu im Fachmarkt zur kor-

rekten und sicheren Anbringung an Ihrem Tragwerk ( z.B. Holz, Rigips, Hohl-

steinwand etc.) informieren oder aber lassen die Montagearbeiten von einem

Fachinstallateur durchführen!

INSTALLATION DER LEINWAND

Für Installationsweise 1 und 2 setzen

Sie nun mit 2 Personen die Leinwand

vorsichtig so auf die Auageächen

der Montagewinkel, als dass die Strom-

versorgung zur linken Seite zeigt. Las-

sen Sie die Leinwand dabei langsam

herab und prüfen dabei die Stabilität

der Montagewinkel an Ihrer Wand. Im

Boden des Leinwandgehäuses be-

nden sich eingelassene Gewinde-

muttern, diese müssen auf den dafür

vorgesehenen Löchern der Montage-

winkel ausgerichtet werden. Schrauben

Sie die “M5x14mm Schrauben” durch

die Löcher der Montagewinkel in die

Adjustable +-1.5°

cabinet

M5 x 14 mm

combination screw

Abb. 2

Installation 1 Installation 2 Installation 3 Installation 4

Möbel Möbel

M5 x 14 mm

Gewindeschraube

Verstellbar +-1.5°

Gewindemutter des Gehäusebodens,

richten die Leinwand links bzw. rechts

aus und ziehen die Schrauben dann

handfest, um die Leinwand auf den

Winkeln gegen ein Herabstürzen zu si-

chern. (Abb. 2)

Hinweis: Für die Installationsweisen 1

und 2 wird die Montageplatte (b) nicht

benötigt und sollte entfernt werden.

INSTALLATION DER LEINWAND

(HÄNGEND MIT MONTAGEPLATTE)

Adjustable+-1.5°

cabinet

Für die Installationsweise 3 und 4

bringen Sie die zusätzliche Montage-

platte (b) (Abb. 3) erst am Gehäuse-

boden Ihrer Leinwand mit den beilie-

genden M5x14 Schrauben an.

Setzen Sie nun mit 2 Personen die

Leinwand vorsichtig so auf die Aua-

geächen der Montagewinkel, als dass

die Stromversorgung zur linken Seite

zeigt. Lassen Sie die Leinwand dabei

langsam herab und prüfen dabei die

Stabilität der Montagewinkel an Ihrer

Wand und ob die Montageplatten (b)

exakt auf den Winkeln sitzen. Schrau-

ben Sie die Montageplatten dann mit

den jeweils 4 Schrauben an den Win-

keln fest. (Abb. 3)

Abb. 3

Inhaltsverzeichnis

Sprachen:

Andere Celexon Projektionsfläche Handbücher

Celexon

Celexon Expert Bedienungsanleitung

Celexon

Celexon INF200 Bedienungsanleitung

Celexon

Celexon Economy 1090019 Bedienungsanleitung

Celexon

Celexon Manual Economy Bedienungsanleitung

Celexon

Celexon HomeCinema 1000027204 Bedienungsanleitung

Celexon

Celexon DELUXX 1000004533 Bedienungsanleitung

Celexon

Celexon Ultra mobile professional Bedienungsanleitung

Celexon

Celexon HomeCinema CLR UST Bedienungsanleitung

Celexon

Celexon Expert Bedienungsanleitung

Celexon

Celexon Chroma Key Bedienungsanleitung

Celexon

Celexon HomeCinema Electric Tension screen Bedienungsanleitung

Celexon

Celexon Expert Bedienungsanleitung

Celexon

Celexon HomeCinema CLR UST Bedienungsanleitung

Celexon

Celexon Professional Plus Bedienungsanleitung

Celexon

Celexon Expert Bedienungsanleitung

Celexon

Celexon Ceiling Recessed Electric Professional Plus Bedienungsanleitung

Celexon

Celexon Chroma Key Bedienungsanleitung

Celexon

Celexon Manual Economy Bedienungsanleitung

Celexon

Celexon Professional Plus Bedienungsanleitung

Celexon

Celexon Motor Green Screen Bedienungsanleitung

Celexon

Celexon Professional Plus Bedienungsanleitung

Celexon

Celexon Expert Pure White Bedienungsanleitung

Celexon

Celexon HomeCinema CLR UST Bedienungsanleitung

Celexon

Celexon Expert Pure White Bedienungsanleitung

Beliebte Projektionsfläche Handbücher anderer Marken

FART PRODUKT

FART PRODUKT Standard SCREEN Bedienungsanleitung

Draper

Draper E Series Handbuch

Elite Screens

Elite Screens Elite Tripod Series Bedienungsanleitung

Laarhoven

Laarhoven Companion II Bedienungsanleitung

Renogy

Renogy RMS-LFPS-US Bedienungsanleitung

Da-Lite

Da-Lite ExecutiveElectrol Bedienungsanleitung

Samsung

Samsung S*H65* Bedienungsanleitung

FONESTAR

FONESTAR PPTR-43100-FA Bedienungsanleitung

Slide Clear

Slide Clear Varro XL Bedienungsanleitung

Elite Screens

Elite Screens M85XWS1-SRM Bedienungsanleitung

OS РХ-090Н Bedienungsanleitung

Niko

Niko 10-845 Bedienungsanleitung

Speaka Professional

Speaka Professional 2357532 Betriebsanleitung

Sima

Sima XL-72 Bedienungsanleitung

Jasic

Jasic EVO 2.0 ET-200P Bedienungsanleitung

Elite Screens

Elite Screens Starling 2 Series Bedienungsanleitung

InFocus

InFocus SC-WALL GRY-92H Handbuch

Barco

Barco OverView MVL-615 Bedienungsanleitung
