Centronic SunWindControl SWC545A-II Bedienungsanleitung

Becker-Antriebe GmbH

35764 Sinn/Germany

www.becker-antriebe.com

Centronic

SunWindControl SWC545A-II

de Montage- und Betriebsanleitung

Sonnen-Wind-Steuergerät

im Handsender mit Display

Wichtige Informationen für:

• den Monteur / • die Elektrofachkraft / • den Benutzer

Bitte entsprechend weiterleiten!

Diese Anleitung ist vom Benutzer aufzubewahren.

Assembly and Operating Instructions

Sun and wind controller

in handheld transmitter with display

Important information for:

• Fitters / • Electricians / • Users

Please forward accordingly!

These instructions must be kept for future reference.

Inhaltsverzeichnis

Allgemeines .............................................................................................. 4

Gewährleistung ......................................................................................... 4

Sicherheitshinweise .................................................................................. 4

Bestimmungsgemäße Verwendung ............................................................ 5

Anzeigen- und Tastenerklärung .................................................................. 6

Erklärungen .............................................................................................. 8

Inbetriebnahme .......................................................................................13

Werkseinstellung ......................................................................................13

Einlernen des Funks .................................................................................14

Programmierung ......................................................................................15

Montage Wandhalterung ......................................................................... 24

Batteriewechsel ...................................................................................... 24

Reinigung ............................................................................................... 25

Technische Daten ................................................................................... 25

Was tun wenn ... ? ................................................................................... 26

Allgemeine Konformitätserklärung............................................................ 27

Contents

General .................................................................................................. 28

Warranty ................................................................................................. 28

Safety Information ................................................................................... 28

Intended use .......................................................................................... 29

Explanation of displays and buttons .......................................................... 30

Explanations ........................................................................................... 32

Initial operation ........................................................................................37

Factory settings .......................................................................................37

Programming the radio ............................................................................ 38

Programming .......................................................................................... 39

Installing the wall mount .......................................................................... 48

Changing the battery ............................................................................... 48

Cleaning ................................................................................................. 49

Technical data......................................................................................... 49

What to do if ...? ...................................................................................... 50

General conformity declaration .................................................................51

Montage- und Betriebsanleitung

Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser

Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-

gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so

dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustim-

mung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden

Montage- und Betriebsanleitung, unbedingt zu beachten sind.

Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen

Verwendung ist nicht zulässig.

Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-

wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des

Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen

und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen

EMV-Vorschriften, beachtet und eingehalten werden.

Gewährleistung

Sicherheitshinweise

Allgemeines

Die vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausgelieferte SWC545A-

II steuert Ihren Sonnenschutz automatisch in Abhängigkeit von Sonnenein-

strahlung und Windwert.

Eine manuelle Bedienung der SWC545A-II ist jederzeit möglich.

 Vorsicht

BittebewahrenSiedieAnleitungauf!

• NurintrockenenRäumenverwenden.

• VerwendenSienurunveränderteBeckerOriginalteile.

• HaltenSiePersonenausdemFahrbereichderAnlagenfern.

• HaltenSieKindervonSteuerungenfern.

• BeachtenSieIhrelandesspezischenBestimmungen.

• VerbrauchteBatterienfachgerechtentsorgen.Batterien nurdurch

identischenTyp(LR03;AAA)ersetzen.

• WirddieAnlagedurcheinenodermehrereSendergesteuert,muss

derFahrbereichderAnlagewährenddesBetriebeseinsehbarsein.

BestimmungsgemäßeVerwendung

Die SWC545A-II darf nur für die Ansteuerung von Sonnenschutzanlagen ver-

wendet werden.

• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö-

rungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen).

• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine

Funktionsstörung im Handsender oder Empfänger keine Gefahr für Perso-

nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheits-

einrichtungen abgedeckt ist.

• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-

meldeanlagen und Endeinrichtungen (z.B. auch durch Funkanlagen, die

ordnungsgemäß im gleichen Frequenzbereich betrieben werden).

• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen

verbinden.

 Hinweis

AchtenSiedaraufdasdieSteuerungnichtimBereichmetallischerFlä-

chenodermagnetischerFelderinstalliertundbetriebenwird.

Funkanlagen,dieaufdergleichenFrequenzsenden,könnenzurStö-

rungdesEmpfangsführen.

Esistzubeachten,dassdieReichweitedesFunksignalsdurchdenGe-

setzgeberunddenbaulichenMaßnahmenbegrenztist.

Montage- und Betriebsanleitung

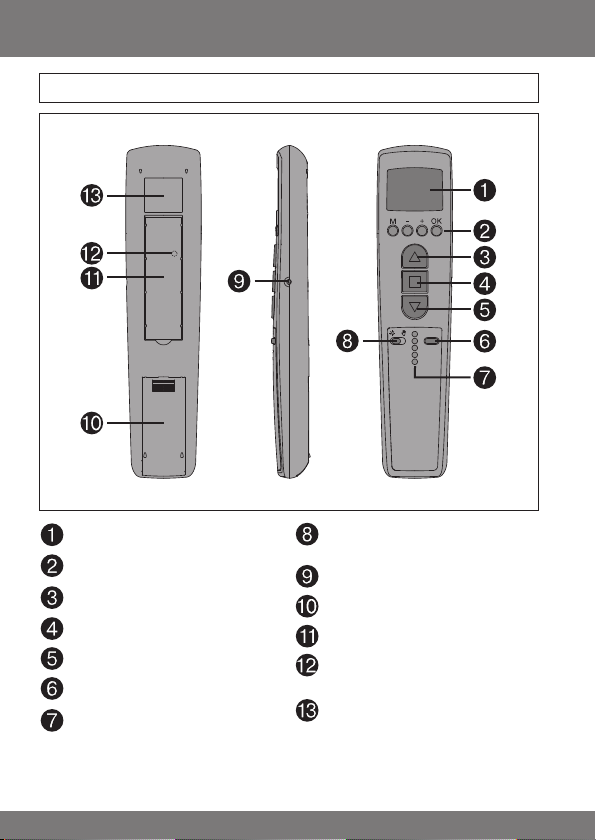

Anzeigen-undTastenerklärung

Display

Menü-Tastenblock

EINFAHR-Taste

STOPP-Taste

AUSFAHR-Taste

Kanalwahltaste

Kanalkontrollleuchten

Hand- / Automatik-

Schiebeschalter

Einlerntaste

Batteriefach

Beschriftungsfeld

RESET-Taste (hinter dem

Beschriftungsfeld)

Typenschild

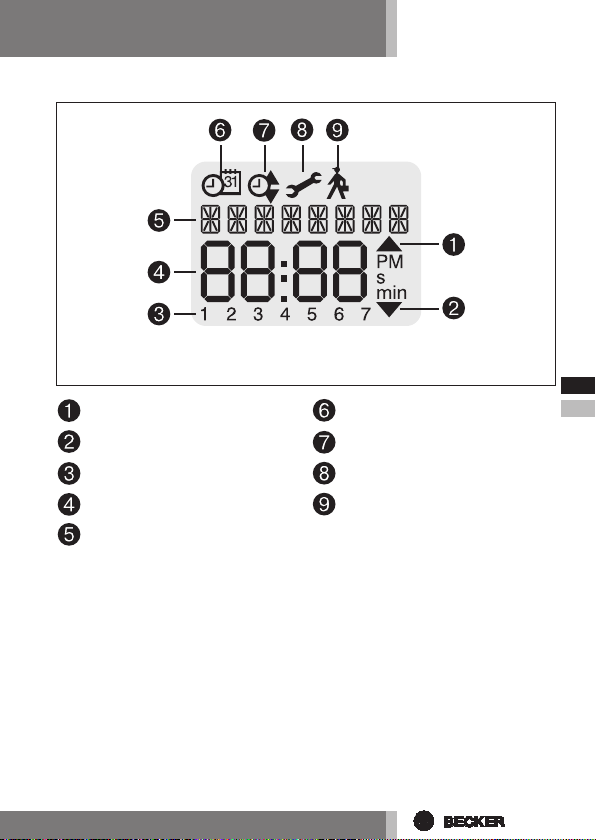

Einfahrt

Ausfahrt

Wochentage (Mo.-So.)

Ziffernanzeige

Textzeile

Uhr/Datum

Programm

Einstellung

Funktion

Displaysymbolik

Montage- und Betriebsanleitung

Hand/AutoSchiebeschalter

In der Schiebeschalterstellung „“ werden nur manuelle Fahrbefehle und Not-

signale ausgeführt (z.B.: EINFAHRT, STOPP, AUSFAHRT per Tastendruck und

Windalarm).

In der Schiebeschalterstellung „“ werden automatische Fahrbefehle ausge-

führt (z.B. Sonnenautomatik, ...).

Wird im Automatikbetrieb ein manueller Fahrbefehl ausgeführt, werden die

automatischen Sonnenschutz-Funktionen unterbrochen. Diese aktivieren sich

wieder selbständig bei Über-/Unterschreiten der eingestellten Schwellwerte,

nach erfolgter Einfahrt oder durch Wechsel des Schiebeschalters von „“ auf

„“ und wieder zurück auf „“.

Kanal

Der Kanal eines Handsenders kann in einen oder mehrere Empfänger einge-

lernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die

mehrerer Empfänger ein Gruppenbefehl.

Zentralbefehl

Wählt man alle Kanäle des Senders an kann man alle zugeordneten Empfän-

ger/-gruppen gleichzeitig ansteuern.

Kanalwahltaste

Mit der Kanalwahltaste können bis zu 5 Kanäle ausgewählt werden. Angezeigt

werden die einzelnen Kanäle durch das Aueuchten der zugehörigen Kanalkon-

trollleuchte. Leuchten alle Kanalkontrollleuchten gleichzeitig, kann der Zentral-

befehl eingelernt bzw. abgesetzt werden.

 Hinweis

Den eingelernten Kanal können Sie auf dem Beschriftungsfeld unter

derKlarsichtfolienotieren.

Erklärungen

Betriebsmodus

Sie sehen im Display den Wind- oder Sonnensollwert bzw. die Uhrzeit.

OKTaste

Durch Drücken der OKTaste im Menü, werden die aktuell angezeigten Werte

gespeichert.

+/Tasten

Folgende Bedienungen sind über + und  möglich:

• Menü ->Wert verändern

• AutoBetrieb ->Informationen abfragen:

• + Taste ->Nächste automatische Schaltzeit s

•  Taste ->Nächste automatische Schaltzeit t

MENUETaste

Durch Drücken der MENUETaste gelangen Sie in die Menüübersicht oder in

den Betriebsmodus.

Es erfolgt keine Speicherung des aktuell angezeigten Wertes.

RESETTaste

Durch Drücken der RESETTaste (mit einem Kugelschreiber oder Ähnlichem)

wird die SWC545A-II in die Werkseinstellung zurückgesetzt.

Ausnahme: Menüpunkt Funktion und Sprachauswahl

MenüUhrzeit/Datum

UHR/DAT

In diesem Menü stellen Sie die Uhrzeit und das Datum ein.

Montage- und Betriebsanleitung

MenüProgramm

PROGRAMM

Im Menü FUNKTION haben Sie die Möglichkeit zwischen Schalt/und Sperr-

zeiten zu wählen.

Im Menü PROGRAMM können Sie diese einstellen.

SCHALTZEIT

Programmierbare Aus und Einfahrzeiten für Sonnenschutzanlage.

SPERRZEIT

Verhindert ein zu frühes Aus oder ein zu spätes Einfahren der Sonnenschutz-

anlage.

Bsp.: Sperrzeit t : 9:00

Die Sonnenschutzanlage fährt nicht vor 9:00 aus.

Sperrzeit s: 16:00

Die Sonnenschutzanlage fährt um 16:00 ein, obwohl die Sonne noch scheint.

MenüEinstellungen

MenüEINSTELLUNG

Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten:

• SONNE t

• VERZÖGERUNG t (nur bei Expert Modus ON )

• SONNE s

• VERZÖGERUNG s (nur bei Expert Modus ON )

• ZWISCHENPOSITION

• TUCHSPANNUNG

• WINTER ON/OFF

• WINDÜBERWACHUNG

• ZEIT ENDLAGE/ZWISCHENPOSITION/TUCHSPANNUNG (nur bei program-

mierter Schalt/oder Sperrzeit)

• SONNE ENDLAGE/ZWISCHENPOSITION/TUCHSPANNUNG

• Sprachauswahl (DEUTSCH)

• SO/WI (Automatische Sommer/Winterzeitumstellung)

Um Einstellungen vornehmen zu können, drücken Sie die OKTaste so oft, bis

Sie zu Ihrem gewünschten Menüpunkt kommen.
