STRIKE 324 QRG EN

About this

Guide

The STRIKE 324 Quick Reference Guide (QRG) has basic product information

such as connection, mounting, menu options, and DMX values. Download the

User Manual from www.chauvetpro.comfor more details.

Disclaimer

The information and specifications contained in this QRG are subject to change

without notice.

Safety Notes

•DO NOT open this product. It contains no user-serviceable parts.

•DO NOT look at the light source when the product is on.

•CAUTION: Flashing light is known to trigger epileptic seizures. User

must comply with local laws regarding notification of strobe use.

•CAUTION: This product’s housing may be hot when lights are

operating.

•Mount this product in a location with adequate ventilation, at least

20 in (50 cm) from adjacent surfaces.

•DO NOT leave any flammable material within 50 cm of this product

while operating or connected to power.

•USE a safety cable when mounting this product overhead.

•DO NOT operate this product outdoors or in any location where dust,

excessive heat, water, or humidity may affect it.

•DO NOT operate this product if the housing, lenses, or cables appear

damaged.

•DO NOT connect this product to a dimmer or rheostat.

•ONLY connect this product to a grounded and protected circuit.

•ONLY use the hanging/mounting bracket to carry this product.

•In the event of a serious operating problem, stop using immediately.

•The maximum ambient temperature is 113 °F (45 °C). Do not operate

this product at higher temperatures.

Contact

Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor

to request support or return a product. Visit www.chauvetpro.com

for contact

information.

What is

Included

•STRIKE 324

•Neutrik® powerCON® power cord

•Warranty Card

•

Quick Reference Guide

AC Power

This product has an auto-ranging power supply that can work with an input

voltage range of 100~240 VAC, 50/60 Hz.

Power Linking

You can link up to 11 STRIKE 324 products at 120 V, 19 products at 208 V, or

21 products at 230 V. Never exceed this number. Powe

r linking cords can be

purchased separately.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green

EN STRIKE 324 QRG

Replacing the

Fuse

1. Disconnect this product from power.

2. Using a Flat head screwdriver, unscrew the fuse holder cap from the

housing.

3. Remove blown fuse and replace with a good fuse of the same type

and rating.

4. Screw the fuse holder cap back in place and reconnect power.

DMX Linking

The STRIKE 324 will work with a DMX controller using a regular DMX serial

connection. A DMX Primer is available from www.chauvetpro.com.

DMX Connection

The STRIKE 324 uses a regular DMX data connection for its DMX

personalities: 1 Ch, 5 Ch, 8 Ch, and 12 Ch

. See the User Manual to connect

and configure for DMX operation.

Master/Slave

Connection

The STRIKE 324 uses the DMX data connection for its Master/Slave mode.

See the User Manual to connect and configure for master/slave operation.

Mounting

Product

Mounting

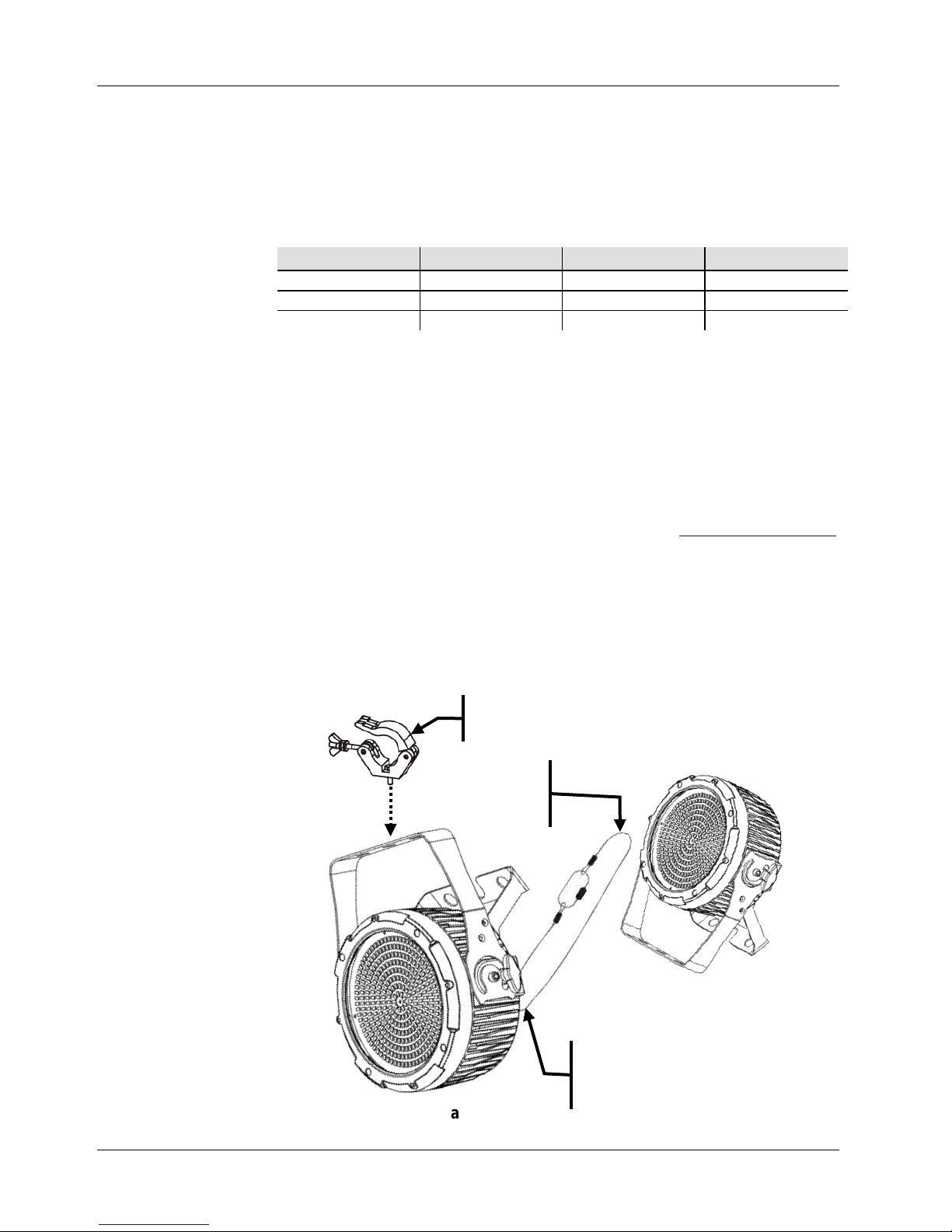

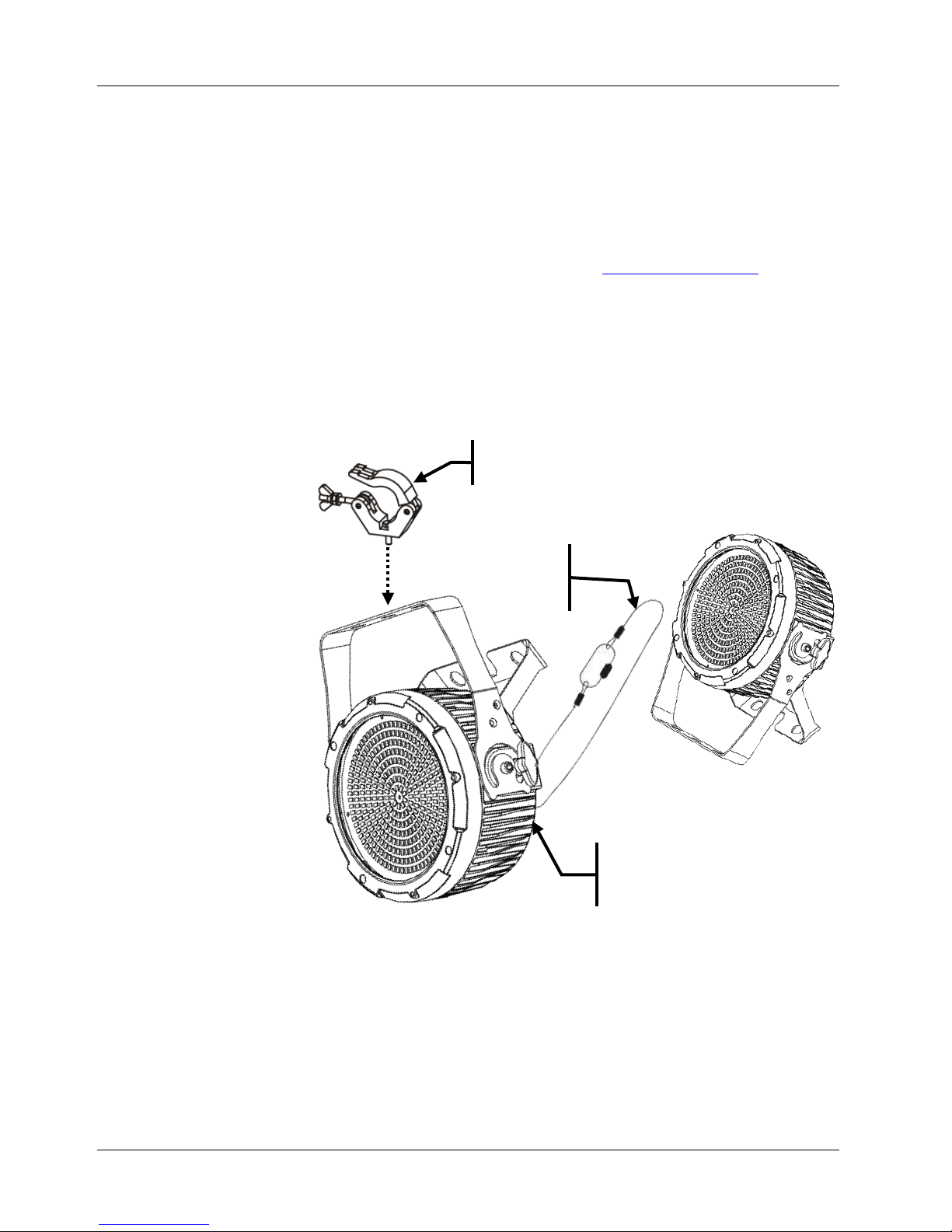

Diagram

Secure the safety cable using

the passageway on the back

of the product.

Overhead Mounting

Floor Mounting

Clamp

(Model #CLP-15)

Safety Cable

(Model #CH-

05)

STRIKE 324 QRG EN

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the

currently selected value into the selected function

<UP>

Navigates upwards through the menu list and

increases the numeric value when in a function

<DOWN>

Navigates downwards through the menu list and

decreases the numeric value when in a function

Menu Options

Main Level

Programming Levels

Description

Auto

Auto 0–7

Speed 001–100

8 automatic programs

Static

Dimmer

000–255

Sets the intensity of the light output

Strobe

Selects the strobe frequency

BackLite

Sets the amount of time the control panel

backlight stays on

10S

20S

30S

Info

Auto

Test

Sets product in test mode

Version Vx.x

Shows the installed software version

Address

001–512

Sets product’s DMX address

Channel

1 Ch

1-channel: strobe

5 Ch

5-channel: intensity, duration, rate, effect,

macro

8 Ch

8-channel: Flash 1–8

12 Ch

12-channel: Flash 1–8, auto programs,

auto speed, dimmer, strobe

M&S Mode

Master

Selects Master mode

Slave

Selects Slave mode

Temp xx° C

Displays product’s internal temperature

EN STRIKE 324 QRG

DMX Values

1 Ch

Channel

Function

Value

Percent/Setting

1 Strobe

000 ó005

006 ó255

No function

0–100%

5 Ch

Channel

Function

Value

Percent/Setting

1 Flash Intensity

000 ó005

006 ó255

No function

0–100%

Flash Duration

000 ó255

0–100%

3 Flash Rate

000 ó005

006

255

No function

0–100%

4 Special Effects

000 ó005

006 ó042

043 ó085

086 ó128

129 ó171

172 ó214

215 ó255

No function

Ramp up

Ramp down

Ramp up – ramp down

Random

Lighting effect

Spike effect

5 Pixel Control

Macros

000 ó005

006 ó042

043 ó085

086 ó128

129 ó171

172 ó214

215 ó255

No function

Macro 1

Macro 2

Macro 3

Macro 4

Macro 5

Macro 6

STRIKE 324 QRG EN

DMX Values (cont.)

8 Ch

Channel

Function

Value

Percent/Setting

1 Ring 1

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

2 Ring 2

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

3 Ring 3

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

4 Ring 4

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

5 Ring 5

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

6 Ring 6

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

7 Ring 7

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

8 Ring 8

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

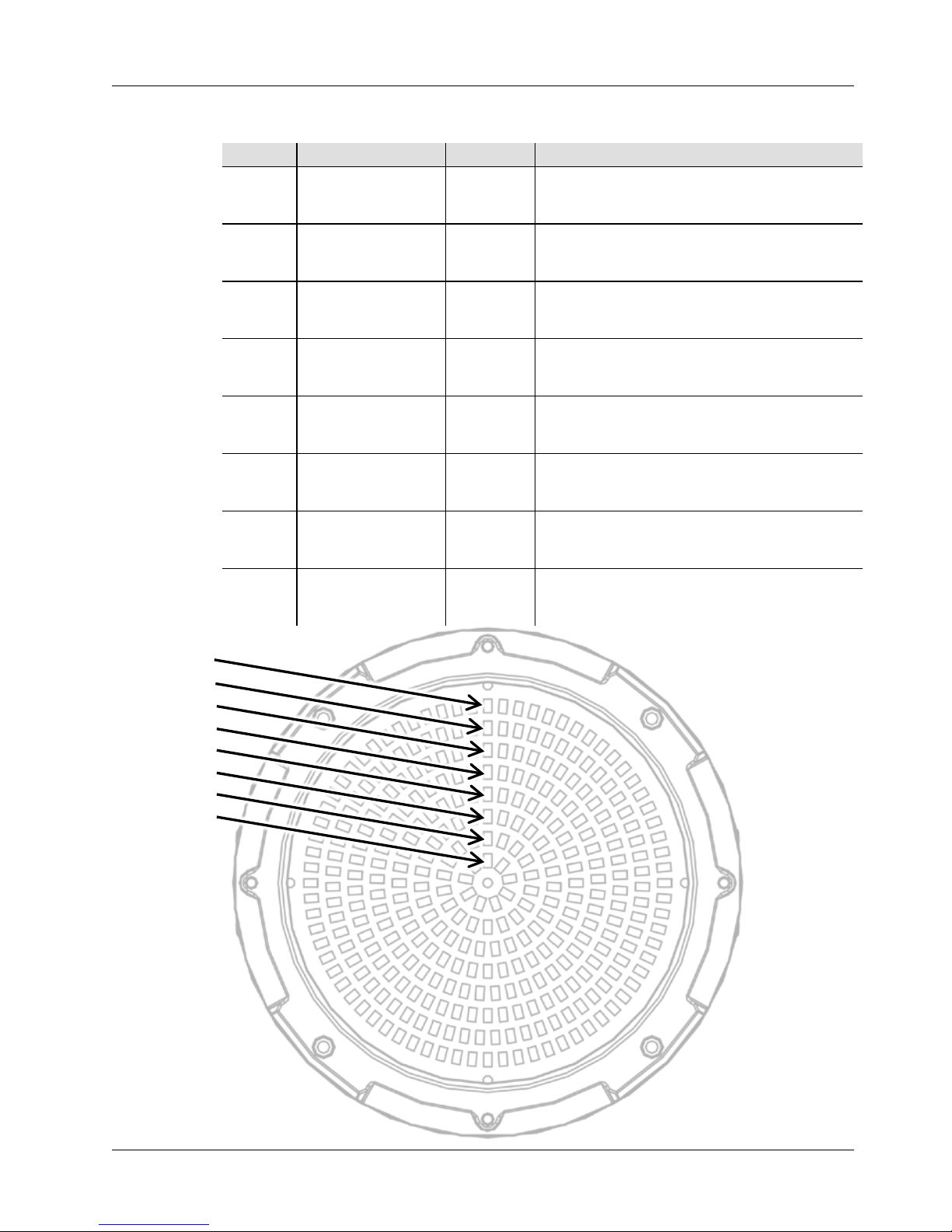

Ring 1

Ring 2

Ring 3

Ring 4

Ring 5

Ring 6

Ring 7

Ring 8

EN STRIKE 324 QRG

DMX Values (cont.)

12 Ch

Channel

Function

Value

Percent/Setting

1 Ring 1

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

2 Ring 2

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

3 Ring 3

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

4 Ring 4

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

5 Ring 5

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

6 Ring 6

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

7 Ring 7

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

8 Ring 8

000 ó005

006 ó249

250 ó255

No function

Slow to fast

25 Hz

9 Auto Programs

000 ó010

011 ó040

041 ó070

071 ó100

101 ó130

131 ó160

161 ó190

191 ó220

221 ó255

No function

Auto 0

Auto 1

Auto 2

Auto 3

Auto 4

Auto 5

Auto 6

Auto 7

10 Auto Speed 000 ó255

Slow to fast

(Only when Ch. 9 has Auto 0–7 activated)

Master Dimmer

000 ó255

0–100%

12 Master Strobe

000 ó005

006 ó255

No function

0–25 Hz

STRIKE 324 GRR ES

Acerca de

Esta Guía

La Guía de Referencia Rápida (GRR) del STRIKE 324 contiene información

básica sobre el producto, como conexión, montaje, opciones de menú y valores

DMX. Descargue el manual de usuario de www.chauvetpro.com

para una

información más detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

Notas de

Seguridad

•NO abra este producto. No contiene piezas reparables por el usuario.

•NO mire a la fuente de luz cuando el producto esté encendido.

•CUIDADO: Se sabe que la luz parpadeante puede desencadenar

ataques epilépticos. El usuario debe cumplir con la legislación local con

respecto a la notificación del uso de estroboscopio.

•CUIDADO: La carcasa de este producto puede estar caliente cuando

las luces están en funcionamiento.

•Monte este producto en una ubicación con ventilación adecuada, al

menos a 20'' (50 cm) de superficies adyacentes.

•

NO deje ningún material inflamable a menos de 50 cm de este producto

mientras esté funcionando o conectado a la alimentación.

•USE un cable de seguridad cuando monte este producto en lo alto.

•NO ponga en funcionamiento este producto en el exterior o en

cualquier ubicación en la que el polvo, calor excesivo, agua o humedad

puedan afectarlo.

•

NO ponga en funcionamiento este producto si sospecha que la carcasa,

lentes o cables están dañados.

•NO conecte este producto a un atenuador o reostato.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•La temperatura ambiente máxima es de 45 °C (113 °F). No haga

funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto con su

distribuidor para solicitar asistencia o devolver el producto.

Visite

www.chauvetpro.com para información de contacto.

Qué va

Incluido

•STRIKE 324

•Cable de alimentación Neutrik®

powerCON®

•Tarjeta de garantía

•Guía de Referencia Rápida

ES STRIKE 324 GRR

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática que

puede funcionar con un rango de tensión de entrada de

100~240 VCA, 50/60 Hz.

Alimentación en

Cadena

Puede enlazar hasta 11 productos STRIKE 324 a 120 V, 19 productos a 208 V o

21 productos

a 230 V. Nunca sobrepase este número. Los cables de

alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión

Cable (EE.UU.)

Cable (Europa)

Color del tornillo

CA Cargado

Negro

Marrón

Amarillo/Latón

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde

Sustitución del

Fusible

1. Desconecte el producto de la toma de corriente.

2. Con un destornillador de estrella Nº2 desatornille la tapa del

portafusibles.

3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del

mismo tipo y categoría.

4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de

nuevo la alimentación.

Enlace DMX

El STRIKE 324 funcionará con un controlador DMX usando una conexión

serie DMX normal. Hay un Manual DMX disponible en www.chauvetpro.com.

Conexión DMX

El STRIKE 324 usa una conexión de datos DMX normal para sus

personalidades DMX: 1 Ch, 5 Ch, 8 Ch y 12 Ch

. Vea el Manual de usuario

para conectar y configurar para funcionamiento DMX.

Conexión

Maestro/Esclavo

El STRIKE 324 usa la conexión de datos DMX para su modo Maestro/Esclavo.

Vea el Manual de usuario para conectar y configurar para funcionamiento

Maestro/Esclavo.

Montaje

Diagrama

de Montaje

del Producto

Montaje en Altura

Montaje en el Suelo

Fije el cable de seguridad usando el

pasador de la parte posterior del

producto.

Cable de

seguridad

(Nº modelo CH-

05)

Abrazadera

(Nº modelo CLP

-15)

STRIKE 324 GRR ES

Descripción del

anel de

Control

Botón

Función

<MENU>

Sale del menú o función actual

<ENTER>

Habilita el menú actualmente en pantalla o configura

el valor seleccionado actualmente dentro de la

función seleccionada

<UP>

Navega hacia arriba por la lista de menú y aumenta el

valor numérico cuando está en una función

<DOWN>

Navega hacia abajo por la lista de menú y disminuye

el valor numérico cuando está en una función

Opciones de Menú

Nivel Principal

Niveles de Programación

Descripción

Auto

Auto 0–7

Speed 001–100

8 programas automáticos

Static

Dimmer

000–255

Ajusta la intensidad de la emisión de la luz

Strobe

Selecciona la frecuencia de estroboscopio

BackLite

Define la cantidad de tiempo que la

iluminación de la pantalla está encendida

10S

20S

30S

Info

Auto

Test

Pone el producto en modo de prueba

Version Vx.x

Muestra la versión de software instalada

Address

001–512

Configura la dirección DMX del producto

Channel

1 Ch

1 canal: estroboscopio

5 Ch

5 canales: intensidad, duración, frecuencia,

efecto, macro

8 Ch

8 canales: Flash 1–8

12 Ch

12 canales: Flash 1–8, programas

automáticos, velocidad automática,

atenuador, estroboscopio

M&S Mode

Master

Selecciona el modo Maestro

Slave

Selecciona el modo Esclavo

Temp xx° C

Muestra la temperatura interna del

producto

Andere Handbücher für Strike 324

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Chauvet Beleuchtungsausrüstung Handbücher

Chauvet

Chauvet Eclipse RGB Bedienungsanleitung

Chauvet

Chauvet COLORado Panel Bedienungsanleitung

Chauvet

Chauvet Scorpion Dual Bedienungsanleitung

Chauvet

Chauvet O-Beast Bedienungsanleitung

Chauvet

Chauvet Kinta X Bedienungsanleitung

Chauvet

Chauvet HIVE Bedienungsanleitung

Chauvet

Chauvet ST-800X Handbuch

Chauvet

Chauvet Intimidator COLOR LED Betriebsanleitung

Chauvet

Chauvet COLORado Deco Quad 1 Tour Bedienungsanleitung

Chauvet

Chauvet ColorAdo 2 Tour Bedienungsanleitung

Chauvet

Chauvet LED PAR 38-18C Bedienungsanleitung

Chauvet

Chauvet Scorpion Script Bedienungsanleitung

Chauvet

Chauvet SlimPAR Pro Tri Bedienungsanleitung

Chauvet

Chauvet CH-165S Bedienungsanleitung

Chauvet

Chauvet Rogue R3 Spot Bedienungsanleitung

Chauvet

Chauvet Abyss Led Bedienungsanleitung

Chauvet

Chauvet Q-WASH 560Z-LED Bedienungsanleitung

Chauvet

Chauvet Scorpion Storm FX Bedienungsanleitung

Chauvet

Chauvet Rogue R1 wash Bedienungsanleitung

Chauvet

Chauvet COLORdash Accent Series Bedienungsanleitung

Chauvet

Chauvet Followspot 1200 Bedienungsanleitung

Chauvet

Chauvet GOBO SPLASH CH-324 Bedienungsanleitung

Chauvet

Chauvet Colorado 1 Tri IP Bedienungsanleitung

Chauvet

Chauvet CH-325 Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
