Quick Reference Guide

English EN

Español ES

Français FR

XENO™ 2500 QRG EN

About this

Guide

The Xeno™ 2500 Quick Reference Guide (QRG) has basic product

information such as connection, mounting, menu options, and DMX values.

Download the User Manual from www.chauvetlighting.com

for more

details.

Disclaimer

The information and specifications contained in this QRG are subject to

change without notice.

DO NOT change lamp while product is plugged into power! Serious

personal injury can occur. See the

User Manual for the proper

procedure to change the lamp.

Safety Notes

•DO NOT open this product. It contains no user-serviceable parts.

•DO NOT look at the light source when the product is on.

•

CAUTION: Flashing light is known to trigger epileptic seizures. User

must comply with local laws regarding notification of strobe use.

•CAUTION: This product’s housing may be hot when lights are

operating.

•

Mount this product in a location with adequate ventilation, at least 20 in

(50 cm) from adjacent surfaces.

•DO NOT leave any flammable material within 50 cm of this product

while operating or connected to power.

•USE a safety cable when mounting this product overhead.

•DO NOT operate this product outdoors or in any location where dust,

excessive heat, water, or humidity may affect it.

•DO NOT operate this product if the housing, lenses, or cables appear

damaged.

•DO NOT connect this product to a dimmer or rheostat.

•ONLY connect this product to a grounded and protected circuit.

•ONLY use the hanging/mounting bracket to carry this product.

•In the event of a serious operating problem, stop using immediately.

•The maximum ambient temperature is 104° F (40° C). Do not operate

this product at higher temperatures.

Contact

Outside the U.S., United Kingdom, or Ireland, contact your distributor to

request support or return a product. Visit www.chauvetlighting.com

for

contact information.

What Is

Included

•Xeno™ 2500

•Power Input Cord

•

Safety Cable

•Warranty Card

•Quick Reference Guide

EN XENO™ 2500 QRG

Product

Overview

AC Power

This product has an auto-ranging power supply that can work with an input

voltage range of 208~230 VAC, 50/60 Hz.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green

Resetting the

Breaker

This product is equipped with a resettable circuit breaker. If the breaker

trips, all sections of this product will lose power.

1. Remove the power cord from mains power.

2. Allow unit to cool for 15 minutes.

3. After 15 minutes, you may attempt to reset the breaker by pressing the

button with your finger.

4. Plug the product’s power cord into the power outlet and continue using

as recommended.

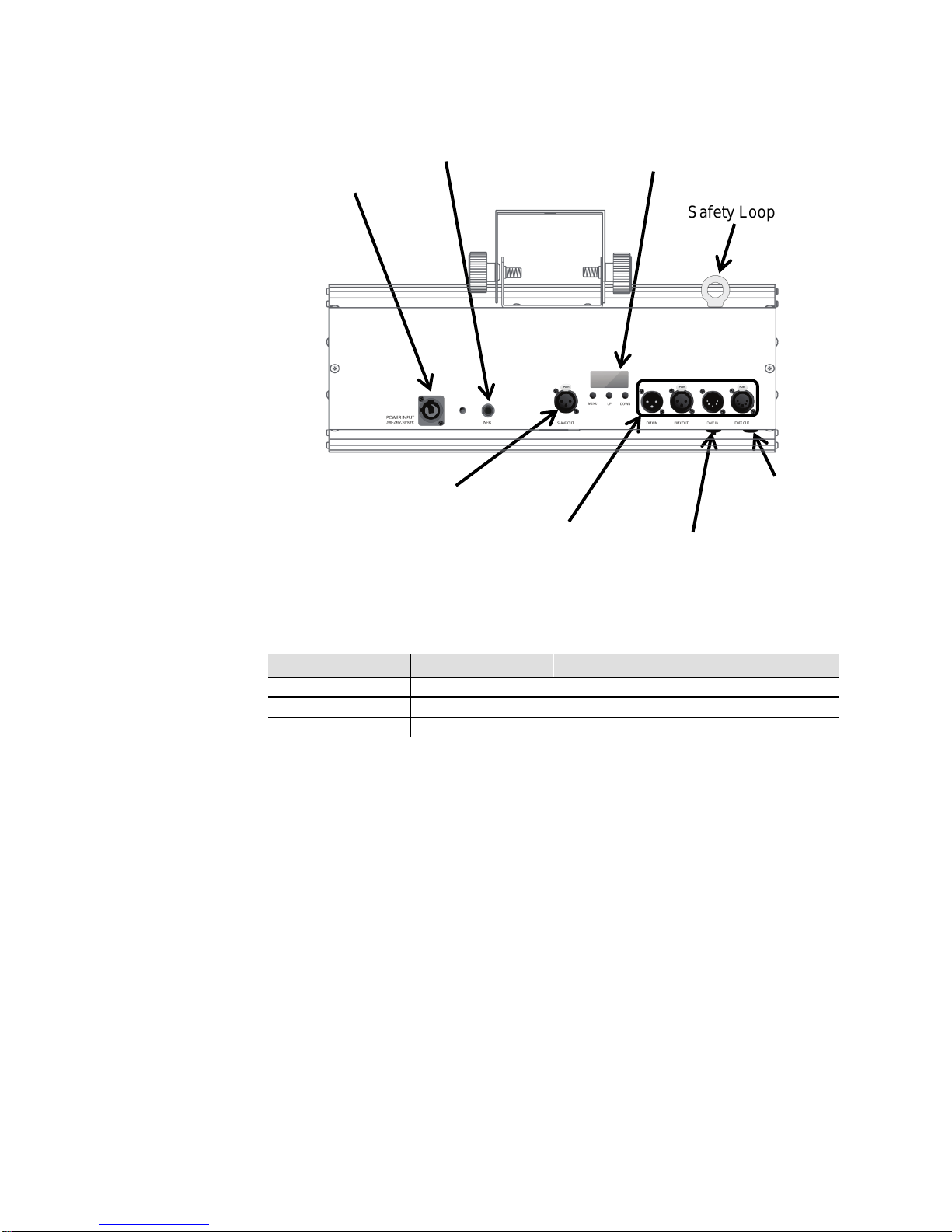

Power In

Breaker

Control

Panel

Safety Loop

Slave Out

Microphone

Sensitivity

Microphone

DMX In/Out

XENO™ 2500 QRG EN

DMX Linking

The Xeno™ 2500 will work with a DMX controller using a regular DMX

serial connection. A DMX Primer is available from www.chauvetpro.com.

DMX Connection

The Xeno™ 2500 uses a regular DMX data connection for its DMX

personalities: 3 Ch and 4 Ch. See the User Manual to connect

and

configure for DMX operation.

Master/Slave

Connection

The Xeno™ 2500 uses the DMX data connection for its Master/Slave

mode. See the User Manual to connect and configure for Master/Slave

operation.

Mounting

Product

Mounting

Diagram

Control Panel

Description

Button

Function

<MENU>

Sets the currently selected value into the selected function

or exits from the current menu or function. Press and hold

for 3 seconds to turn display backlight off

<UP>

Increases the numeric value when in a function

<DOWN>

Decreases the numeric value when in a function

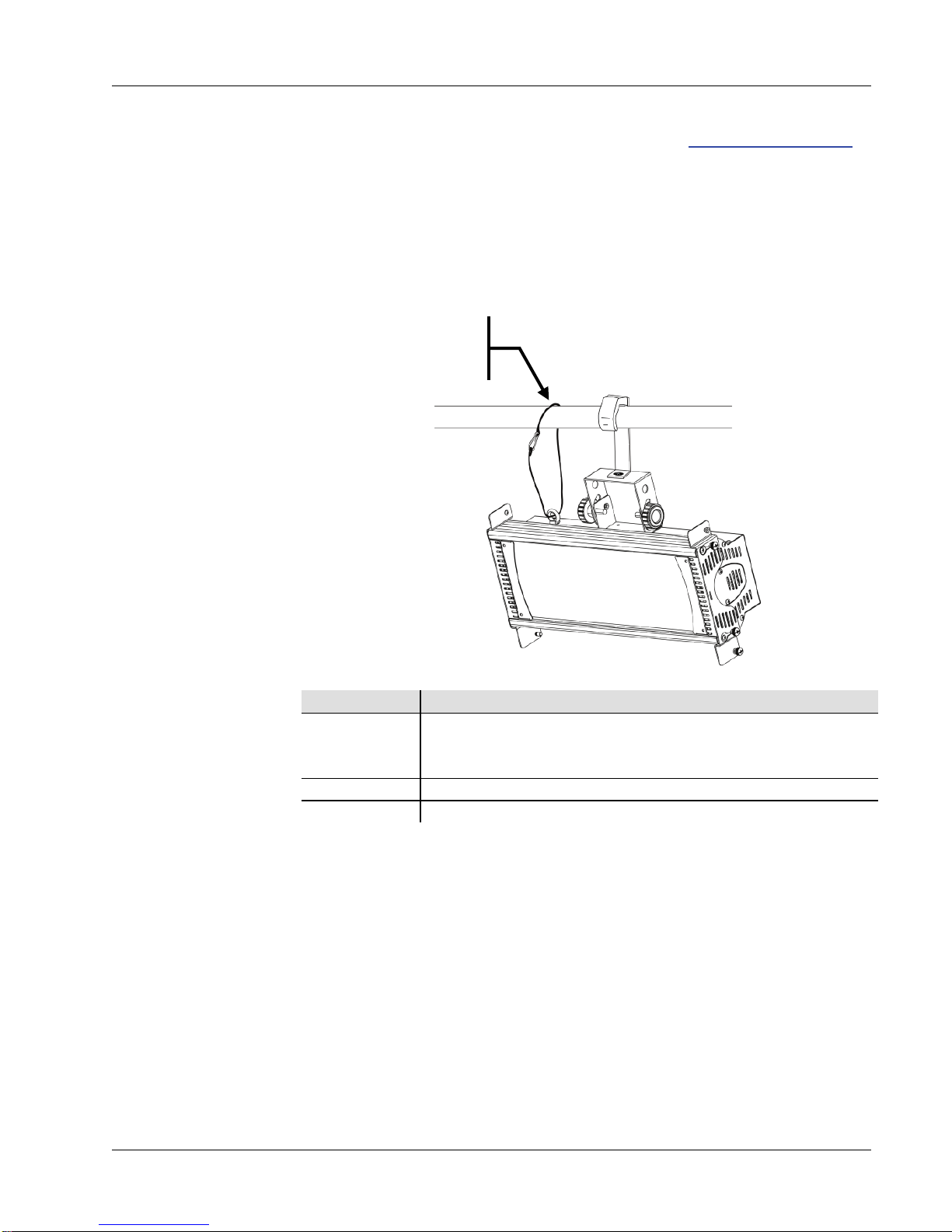

Secure the safety cable

using the

eye bolt on the

top of the product.

Overhead Mounting

EN XENO™ 2500 QRG

Menu Options

Main Level

Programming Levels

Description

001~512

Selects the DMX starting address

3CH

Selects DMX Channel mode

4CH

FL. 00~99

Selects Standalone mode and strobe

speed

Aud.

0~9

Selects Sound-Active mode

DMX Values

3 Ch

Channel

Function

Value

Percent/Setting

1 Mode Selection

000 009

010 099

100 199

200 249

250 255

Sound-Active mode

Single flash mode

Quad flash mode

Blinder effect

Blinder effect with fade out

Sound-Active

000 005

006 030

031 055

056 080

081 105

106 130

131 155

156 180

181 205

206 230

231 255

Show 0 (user defined)

Show 1

Show 2

Show 3

Show 4

Show 5

Show 6

Show 7

Show 8

Show 9

Random show mix 1~9

Single Flash Mode

000 005

006 249

250



255

Blackout

0.5~25 fps

Single trigger

Quad Flash Mode

000 005

006 249

250 255

Blackout

0.5~25 fps

Single trigger

Blinder Effect

000 005

006 249

250



255

Blackout

0.25~1 fps

Single trigger

Blinder Effect with

Fade Out

000 005

006 249

250



255

Blackout

0.15~0.7 fps

Single trigger

3 Dimmer

000 005

006



255

0~100%

XENO™ 2500 QRG EN

DMX Values (cont.)

4 Ch

Channel

Function

Value

Percent/Setting

1 Mode Selection

000 009

010 099

100 199

200 249

250 255

Sound-Active mode

Single flash mode

Quad flash mode

Blinder effect

Blinder effect with fade out

Sound-Active

000 005

006 030

031 055

056 080

081 105

106 130

131 155

156 180

181 205

206 230

231 255

Show 0 (user defined)

Show 1

Show 2

Show 3

Show 4

Show 5

Show 6

Show 7

Show 8

Show 9

Random show mix 1~9

Single Flash Mode

000 005

006 249

250



255

Blackout

0.5~25 fps

Single trigger

Quad Flash Mode

000 005

006 249

250 255

Blackout

0.5~25 fps

Single trigger

Blinder Effect

000 005

006 249

250 255

Blackout

0.25~1 fps

Single trigger

Blinder Effect with

Fade Out

000 005

006 249

250



255

Blackout

0.15~0.7 fps

Single trigger

3 Dimmer

000 005

006



255

0~100%

4 Slave Mode

000 005

006 039

040 074

075 109

110 144

145 179

180 214

215 249

250



255

No Function

Unit 1

Unit 2

Unit 3

Unit 4

Unit 1 + 2

Unit 3 + 4

Unit 1 + 3

Unit 2 + 4

ES XENO™ 2500 GRR

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del Xeno™ 2500 contiene

información básica sobre el producto, como conexión, montaje, opciones de

menú y valores DMX. Descargue el manual de usuario de

www.chauvetlighting.com para una información más detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

¡No cambie la lámpara mientras el producto esté enchufado a la

corriente! Puede ocasionarse una lesión grave. Vea en el Manual de

Usuario el procedimiento adecuado para el cambio de lámpara.

Notas de

Seguridad

•NO abra este producto. No contiene piezas reparables por el usuario.

•NO mire a la fuente de luz cuando el producto esté encendido.

•

CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques

epilépticos. El usuario debe cumplir con la legislación local con

respecto a la notificación del uso de estroboscopio.

•CUIDADO: La carcasa de este producto puede estar caliente cuando las

luces están en funcionamiento.

•Monte este producto en una ubicación con ventilación adecuada, al

menos a 20'' (50 cm) de superficies adyacentes.

•

NO deje ningún material inflamable a menos de 50 cm de este producto

mientras esté funcionando o conectado a la alimentación.

•USE un cable de seguridad cuando monte este producto en lo alto.

•NO ponga en funcionamiento este producto en el exterior o en

cualquier ubicación en la que el polvo, calor excesivo, agua o humedad

puedan afectarlo.

•

NO ponga en funcionamiento este producto si sospecha que la carcasa,

lentes o cables están dañados.

•NO conecte este producto a un atenuador o reostato.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•La máxima temperatura ambiente es de 104º F (40º C). No haga

funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su

distribuidor para solicitar asistencia o devolver el producto. Visite

www.chauvetlighting.com para información de contacto.

Qué va

Incluido

•Xeno™ 2500

•Cable de Alimentación

•

Cable de Seguridad

•Tarjeta de Garantía

•Guía de Referencia Rápida

XENO™ 2500 GRR ES

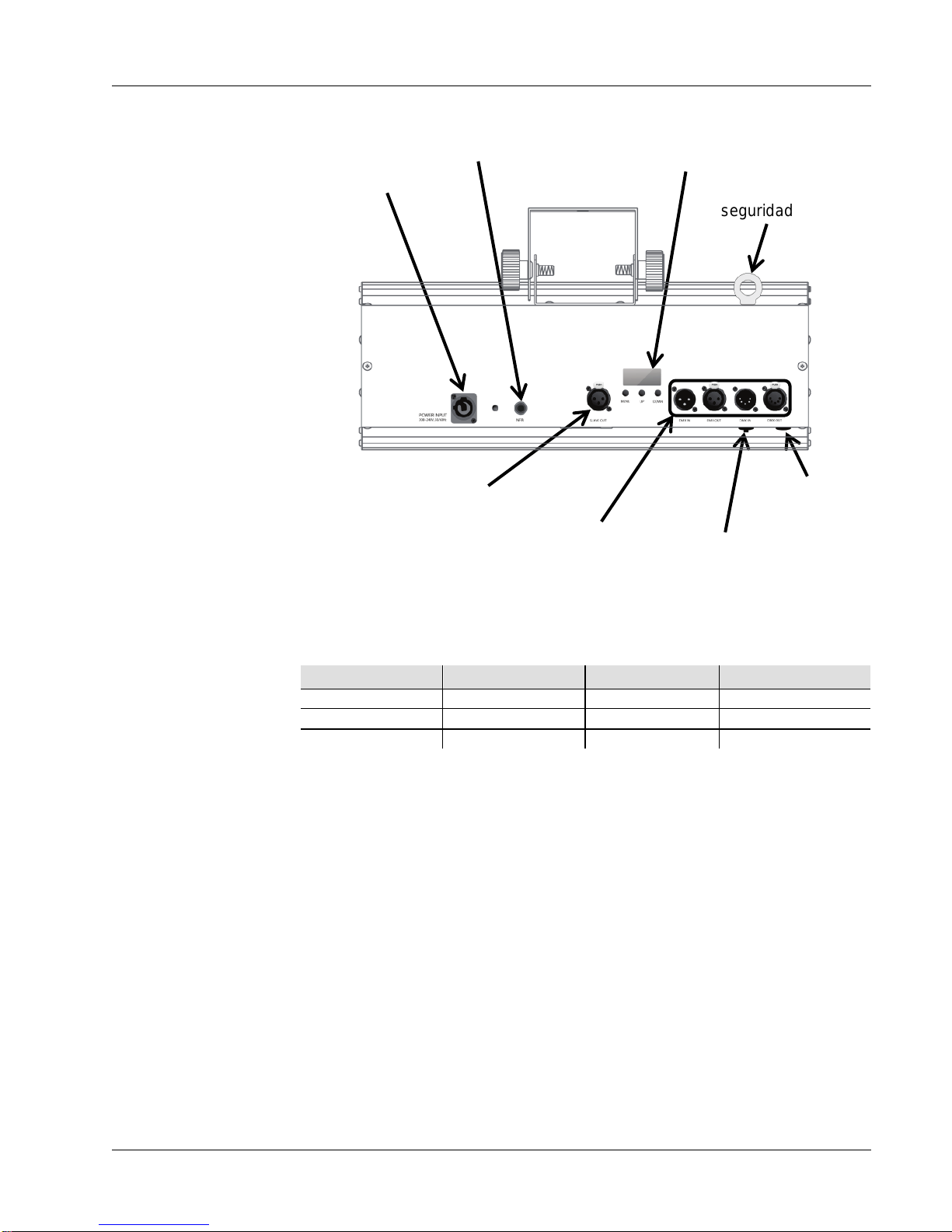

Descripción del

Producto

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática

que puede funcionar con un rango de tensión de entrada de 208~230 VCA,

50/60 Hz.

Enchufe CA

Conexión

Cable (EE.UU.)

Cable (Europa)

Color del Tornillo

CA Cargado

Negro

Marrón

Amarillo/Latón

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde

Rearmar el

isyuntor

Este producto está equipado con un disyuntor rearmable. Si el disyuntor

salta, todos los circuitos de este producto se quedarán sin alimentación.

1. Retire el cable de alimentación de la red.

2. Permita que la unidad se enfríe durante 15 minutos.

3. Después de 15 minutos, puede intentar rearmar el disyuntor pulsando el

botón con el dedo.

4. Enchufe el cable de alimentación del producto en la toma de corriente y

continúe utilizando según se recomienda.

Alimentación

Entrada

Interruptor

Automático

Panel de

control

Anilla de

seguridad

Salida Enlace

Esclavo

Micrófono

Intensidad

Micrófono

Entrada/Salida

DMX

ES XENO™ 2500 GRR

Enlace DMX

El Xeno™ 2500 funcionará con un controlador DMX usando una conexión

serie DMX normal. Hay un Manual DMX disponible en

www.chauvetpro.com.

Conexión DMX

El Xeno™ 2500 usa una conexión de datos DMX normal para sus

personalidades DMX: 3 C y 4 C. Vea el manual de usuario para conectar y

configurar para funcionamiento DMX.

Conexión

Maestro/Esclavo

El Xeno™ 2500 usa la conexión de datos DMX para su modo

Maestro/Esclavo. Vea el manual de usuario para conectar y configurar para

funcionamiento Maestro/Esclavo.

Montaje

Diagrama

de Montaje

del Producto

Descripción del

anel de

Control

Botón

Función

<MENU>

Configura el valor seleccionado en la función seleccionada

o sale del menú o función actual. Pulse y mantenga pulsado

durante 3 segundos para apagar la luz de la pantalla

<UP>

Aumenta el valor numérico cuando está en una función

<DOWN>

Disminuye el valor numérico cuando está en una función

Opciones de Menú

Nivel Principal

Niveles de Programación

Descripción

001~512

Selecciona la dirección de inicio DMX

3CH

Selecciona el modo de Canal DMX

4CH

FL. 00~99

Selecciona el modo independiente y la velocidad

del estroboscopio

Aud.

0~9

Selecciona el modo Activo por Sonido

Asegure el cable de

seguridad usando la anilla

de la parte superior del

producto.

Montaje en Alto

XENO™ 2500 GRR ES

Valores DMX

3 C

Canal

Función

Valor

Porcentaje/Configuración

1 Selección de Modo

000 009

010 099

100 199

200 249

250 255

Modo Activo por Sonido

Modo de un solo flash

Modo de cuatro flashes

Efecto Blinder

Efecto Blinder con fade out

Activo por Sonido

000 005

006 030

031 055

056 080

081 105

106 130

131 155

156 180

181 205

206 230

231 255

Show 0 (definido por el usuario)

Show 1

Show 2

Show 3

Show 4

Show 5

Show 6

Show 7

Show 8

Show 9

Mezcla de show aleatoria 1~9

Modo de un Solo

Flash

000 005

006 249

250



255

Blackout

0,5~25 fps

Cargador simple

Modo de Cuatro

Flashes

000 005

006 249

250 255

Blackout

0,5~25 fps

Cargador simple

Efecto Blinder

000 005

006 249

250 255

Blackout

0,25~1 fps

Cargador simple

Efecto Blinder con

Fade Out

000 005

006 249

250



255

Blackout

0,15~0,7 fps

Cargador simple

3 Atenuador

000 005

006



255

0~100%

Andere Handbücher für Xeno 2500

Inhaltsverzeichnis

Sprachen:

Andere Chauvet Beleuchtungsausrüstung Handbücher

Chauvet

Chauvet LED Light Bedienungsanleitung

Chauvet

Chauvet 4Play Bedienungsanleitung

Chauvet

Chauvet COLORado 3P Bedienungsanleitung

Chauvet

Chauvet Omega II DMX-255 Bedienungsanleitung

Chauvet

Chauvet CUBIX Bedienungsanleitung

Chauvet

Chauvet SlimBANK Betriebsanleitung

Chauvet

Chauvet Abyss Led Bedienungsanleitung

Chauvet

Chauvet Colorado 2 Zoom Tour Bedienungsanleitung

Chauvet

Chauvet COLORtube Bedienungsanleitung

Chauvet

Chauvet SlimPAR QUAD 12 IRC Bedienungsanleitung

Chauvet

Chauvet Scorpion Storm RGB EU Bedienungsanleitung

Chauvet

Chauvet Led FollowSpot 75ST Bedienungsanleitung

Chauvet

Chauvet Xeno 2500 Bedienungsanleitung

Chauvet

Chauvet DMX-100 Bedienungsanleitung

Chauvet

Chauvet COLORdash Accent Series Bedienungsanleitung

Chauvet

Chauvet The Intimidator Scan LED 200 Bedienungsanleitung

Chauvet

Chauvet Freedom Par Bedienungsanleitung

Chauvet

Chauvet LEG-4500 Bedienungsanleitung

Chauvet

Chauvet Vue 6.1 Bedienungsanleitung

Chauvet

Chauvet DMX-602 Bedienungsanleitung

Chauvet

Chauvet J-Six Bedienungsanleitung

Chauvet

Chauvet COLORado PXL Bar 16 Bedienungsanleitung

Chauvet

Chauvet MinLaser RGX 2.0 Bedienungsanleitung

Chauvet

Chauvet Kinta X Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
